毕设（五）——画pico扩展板

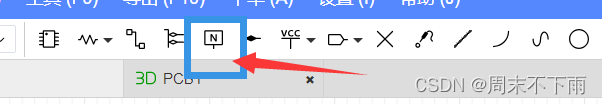

一、扩展板原理图

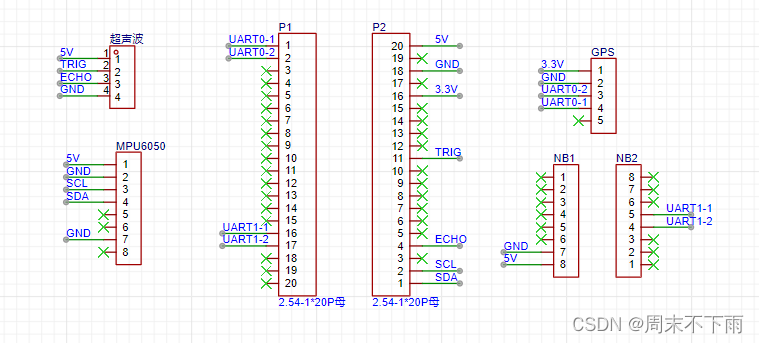

用pico作为主控，调用三个传感器，加上一个NB模块

1. 排针间距差不多都是2.54（只要能插在洞洞板或者面包板）
2. 使用网络标签，对端口进行命名，相同名字的端口一样

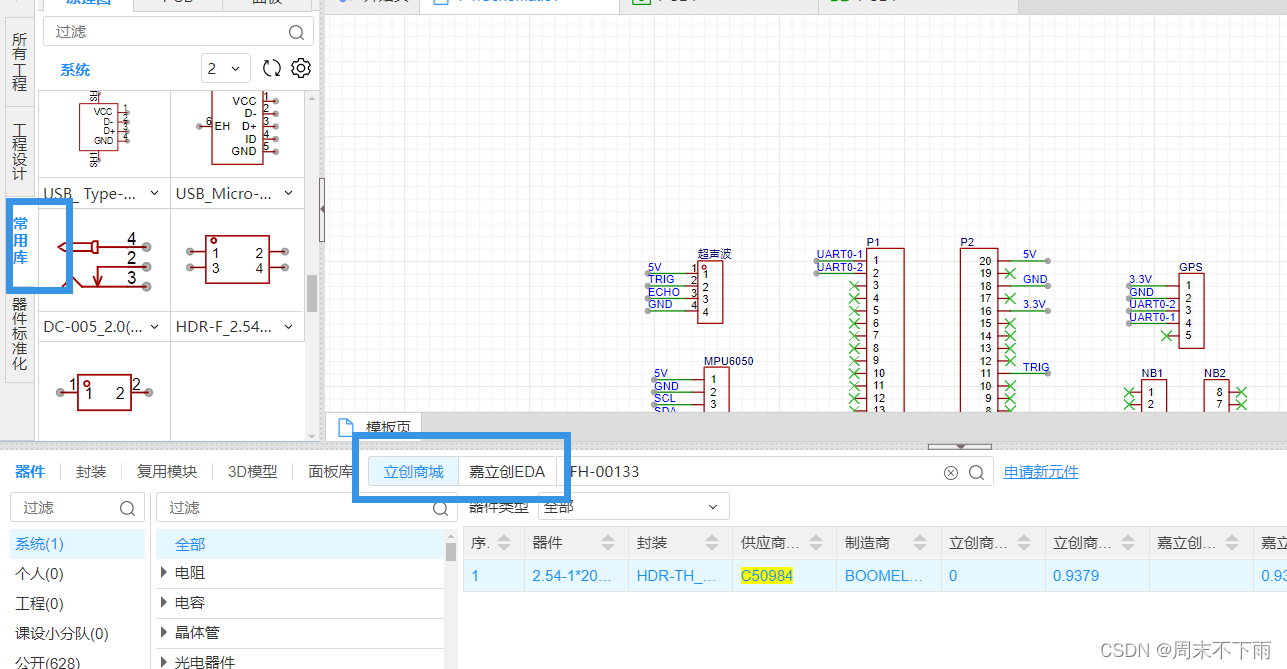

3. 查找原件，可以在常用库、立创商城（可以先进官网找东西，记下器件，再来这里搜索）、嘉立创EDA

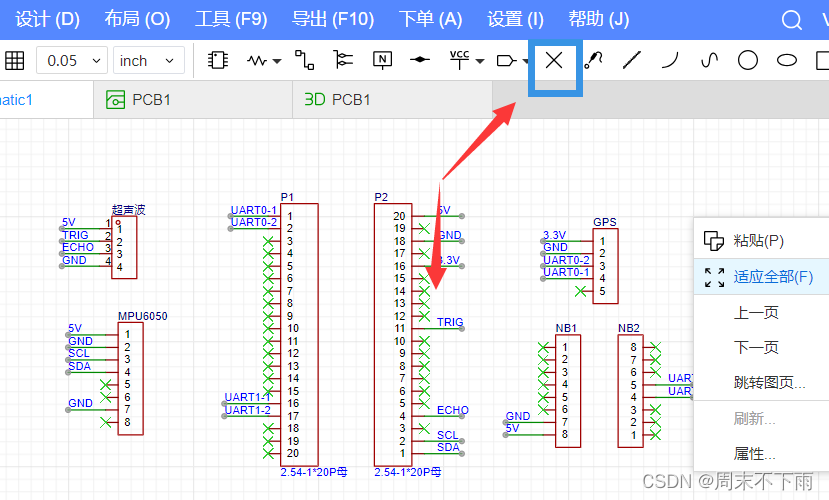

4. 不用的端口就直接，给个×

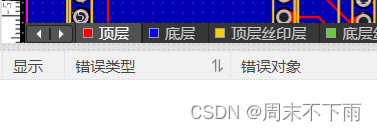

5. 检查DRC

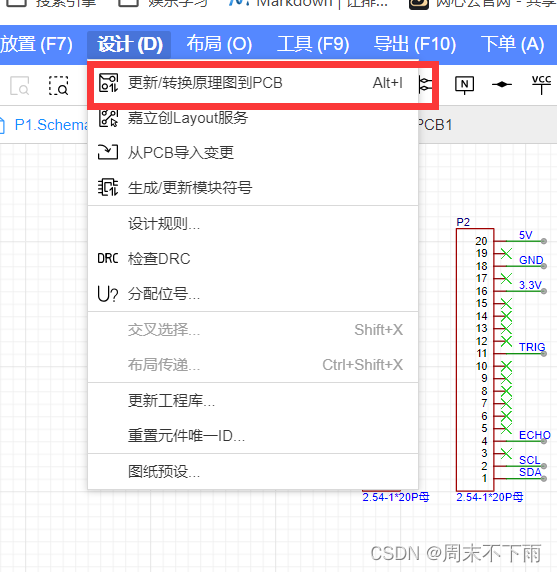

转换成PCB就行

二、PCB

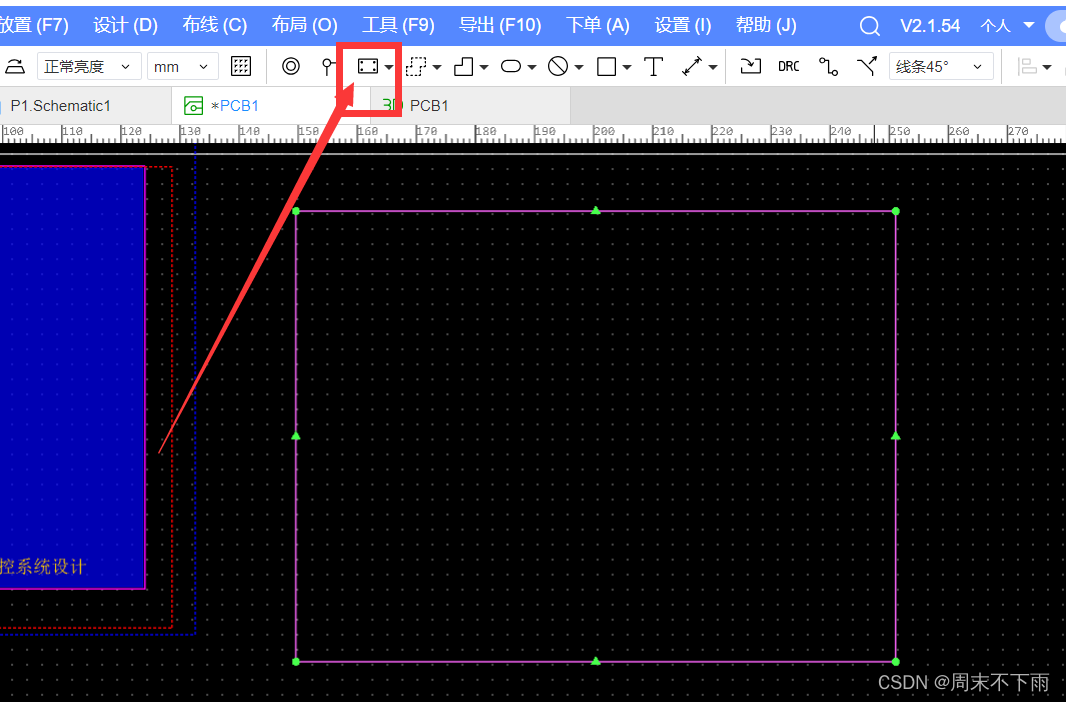

1. 先弄一个板框，在上面，之后的元器件都放在里面

2. 组合

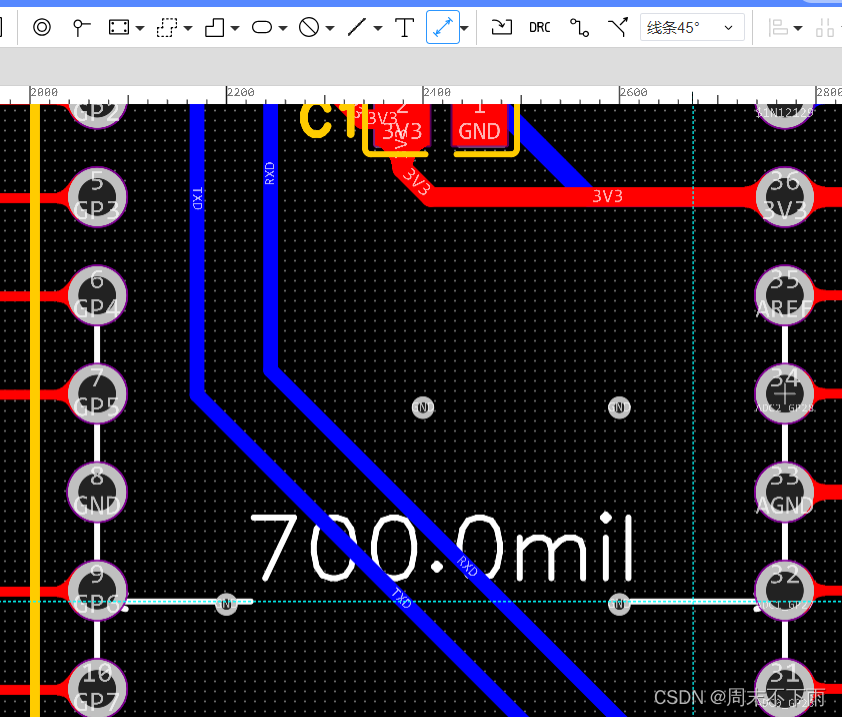

讲两个排母（pico）完全重合，选中之后，点击偏移里面的绝对偏移，这个数值的话，可以从立创的开源广场找一个现成的，用间距量一下

也就是700mil

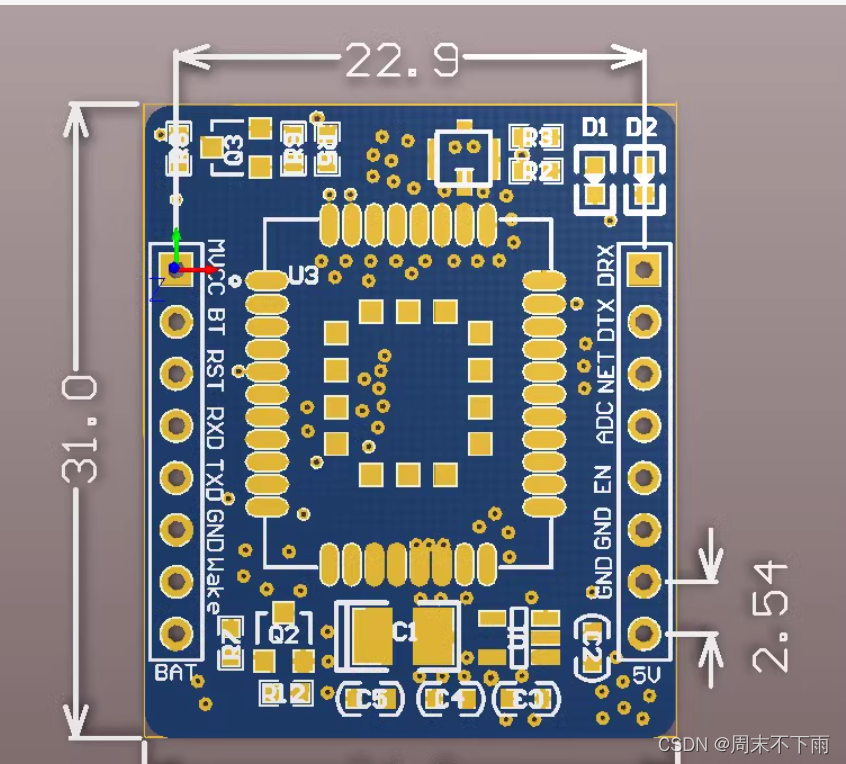

对于NB模块的两个排母，可以到官方找一下

注意，这里是毫米不是mil

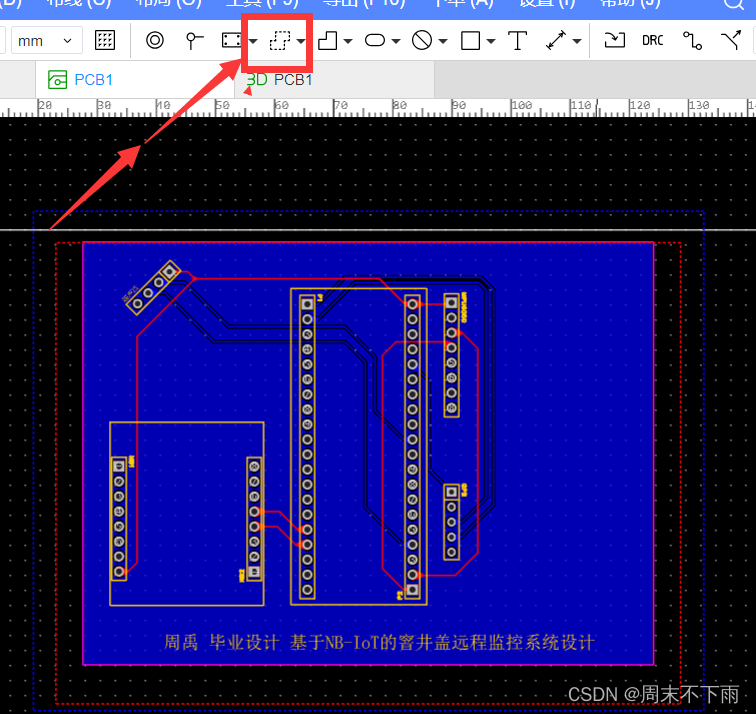

3. 布线，先布局，根据器件左右摆放是实际占有大小而定
   先连简单的先（比如，电源线），在这里电源线路不用加粗。

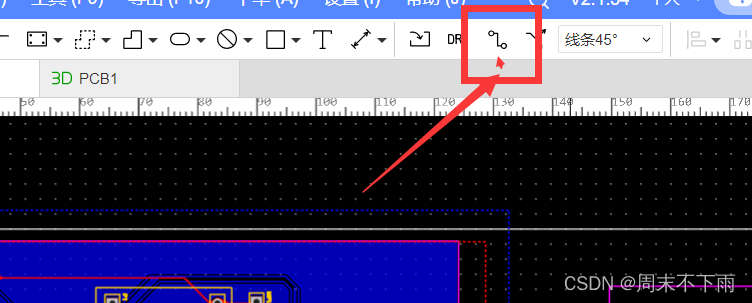

   一般是顶层，如果不行就用两层版，就是底层，如果还是有交叉就过孔。顶层丝印层就是给你写你的想写的字的。

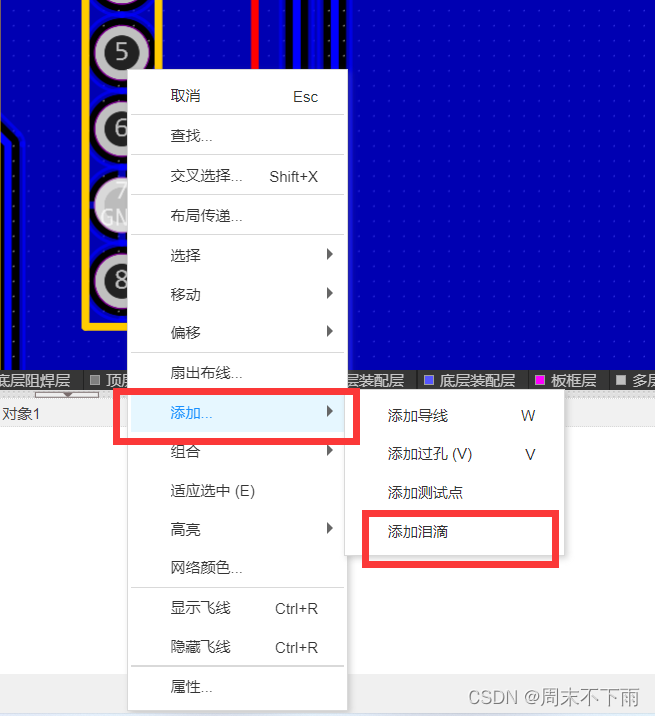

4. 泪滴

加一下修饰一下就行
5. GND就不用连了，下面就是铺铜，在顶层铺一层（要比板框大），底层也铺一层，（要比顶层大）

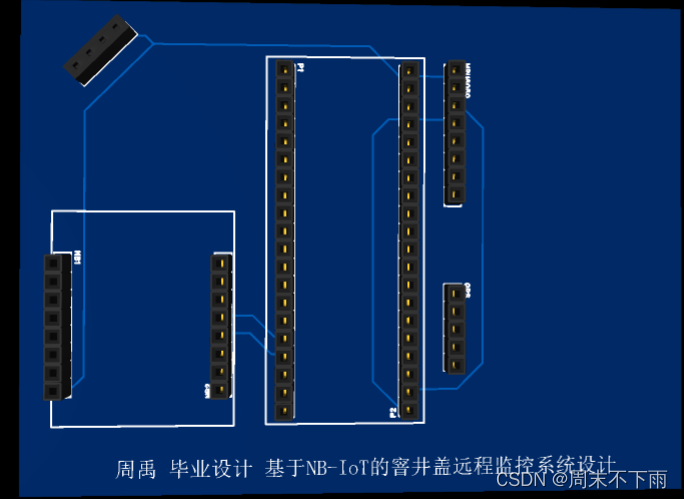

三、3d预览
