STM32实现kqm6600采集甲醛，二氧化碳，TVOC

资料

MEMS空气质量模块KQM6600TAUs规格书V1.01.pdf

1 介绍

1.1 电气参数

仅列出模块使用所需关注的部分

1. 输入电压：3~5V
2. 工作温度：-20℃~50℃
3. 工作湿度：≤95%RH
4. 输出数据波波特率：9600bps(UART)

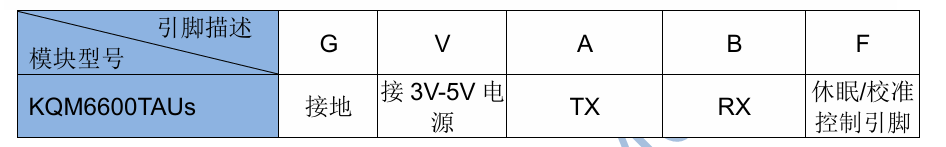

1.2 引脚

共5个引脚

1.3 注意事项

每次断电或者休眠后的启动测量，均需要预热5秒~3分钟不等时间,模块自动均衡算 法会动态调整预热时间。

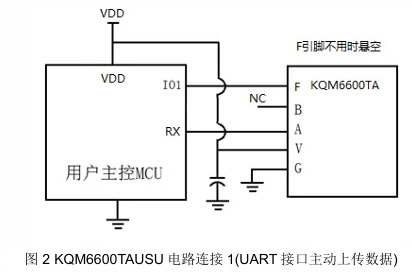

2 模块连接

需要连接的有：A接单片机串口的RX引脚，V接VCC，G接GND
KQM只有上传功能，所以无需连接B引脚
在引脚连接完成后，KQM会主动上传数据

F引脚为休眠/校准控制引脚，可不用

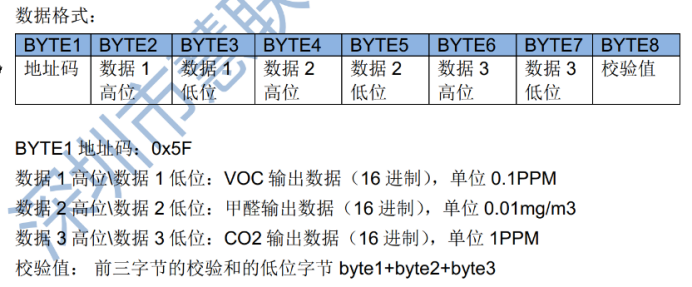

3 数据格式

KQM6600，总共发送8个字节数据，其中：
以地址码0X5F，用于标识数据的起始位
随后按照先高位，后低位，依次发送VOC，CH2，CO2共6字节数据
最后发送1字节校验和

例如
输出数据(十六进制)：5F 00 86 00 18 03 B9 B9

Byte1	Byte2	Byte3	Byte4	Byte5	Byte6	Byte7	Byte8
5F	00	86	00	18	03	B9	B9
地址码	VOC高位	VOC低位	CH2O高位	CH2O低位	CO2高位	CO2低位	校验和

识别码/地址码 ：0x5F
数据1(VOC) ：00 86 --> 0x0086=134，134×0.1PPM = 13.4PPM
数据2(CH2O) ：00 18 --> 0x0018= 24，24×0.01mg/m3 = 0.24mg/m3
数据3(CO2) ：03 B9 --> 0x03B9= 953 ，953×1PPM = 953PPM
检验值：5F +00 +86 +00 +18 +03 +B9 = B9（校验和低8位）

模块主动传送数据：模块上电后，UART接口数据每秒输出一次，模块主动传送。 在预热器件模块传送所有数据的高位以及低位字节为0xff，当接收到此数据可视为 预热数据，不予处理。
因此当开机后模块输出数据为65536时，只是预热数据，等待稍许即可

kqm.c

#define GPIO_Periph_CLk		RCC_APB2Periph_GPIOA
#define USART_Periph_CLk	RCC_APB1Periph_USART2
#define UART_PORT			GPIOA
#define UART_Speed			GPIO_Speed_50MHz
#define UART_TX_PIN			GPIO_Pin_2
#define UART_TX_MOD			GPIO_Mode_AF_PP
#define UART_RX_PIN			GPIO_Pin_3
