Intel 万兆网卡调研 X520 X540 X550 X710 X810 对比 10GB/40GB/100GB NIC

对Intel网卡进行调研

主要信息来自于intel ark 官网产品信息
https://ark.intel.com/content/www/cn/zh/ark.html

支持SR-IOV的网卡

实验需要用到支持单根虚拟化技术（Single Root I/O virtualization，SRIOV）的网卡，可以将一块物理网卡（PF）虚拟为多个虚拟网卡（VF），下面的链接里是Intel 支持SR-IOV技术的list
https://www.intel.com/content/www/us/en/support/articles/000005722/ethernet-products.html.

1. 支持SR-IOV的千兆网卡（1GB）只有I350系列
2. 支持SR-IOV的万兆网卡（10GB）包括：
   X520（使用82599网络控制器）、X540、X550
3. 支持SR-IOV的万兆以上网卡（40GB/100GB）包括：
   X710、XXV710、XL710、X722、E810

X520 X540 X550对比

三款对比：
https://ark.intel.com/content/www/us/en/ark/compare.html?productIds=39774,69655,58954,88209

区别

1.电口和光口
X540 X550 只有电口（使用网线），有T1（单口）和T2（双口）版本
X520有光口（使用光纤）和电口版本，但T2电口已经停产，市面货不多。

2.PCIe、带宽等参数

3.X540相较于X520
https://www.jianshu.com/p/1d5910738082

Intel X540双口万兆网卡是创新在英特尔的领导下，驱动10gb以太网进入更广阔的服务器市场:

英特尔®以太网融合网络适配器X540是最低的成本在数据中心部署10 GbE的方法今英特尔X540采用低成本的Cat6和Cat 6A电缆。有可能这数据中心中已经存在电缆连接。英特尔降低成本和功耗的一种方法是将组件集成到单片机解决方案中。当然，集成是英特尔最擅长的。有了新的英特尔X540控制器，MAC和PHY集成到一个单片机解决方案。

相同

高级功能支持：
都支持Intel VT-C（用于连接的虚拟化技术），包括SR-IOV与VMDQ
都不支持RDMA
都支持数据直接访问(Direct Data I/O,DDIO或Direct Cache Access,DCA)
都支持智能卸载与以太网存储

X520 X710 X810系列对比

https://ark.intel.com/content/www/cn/zh/ark/compare.html?productIds=39774,88209,189534,192558

区别

1. PCIe
   520 540 : PCIe 2.0
   550 710: PCIe 3.0

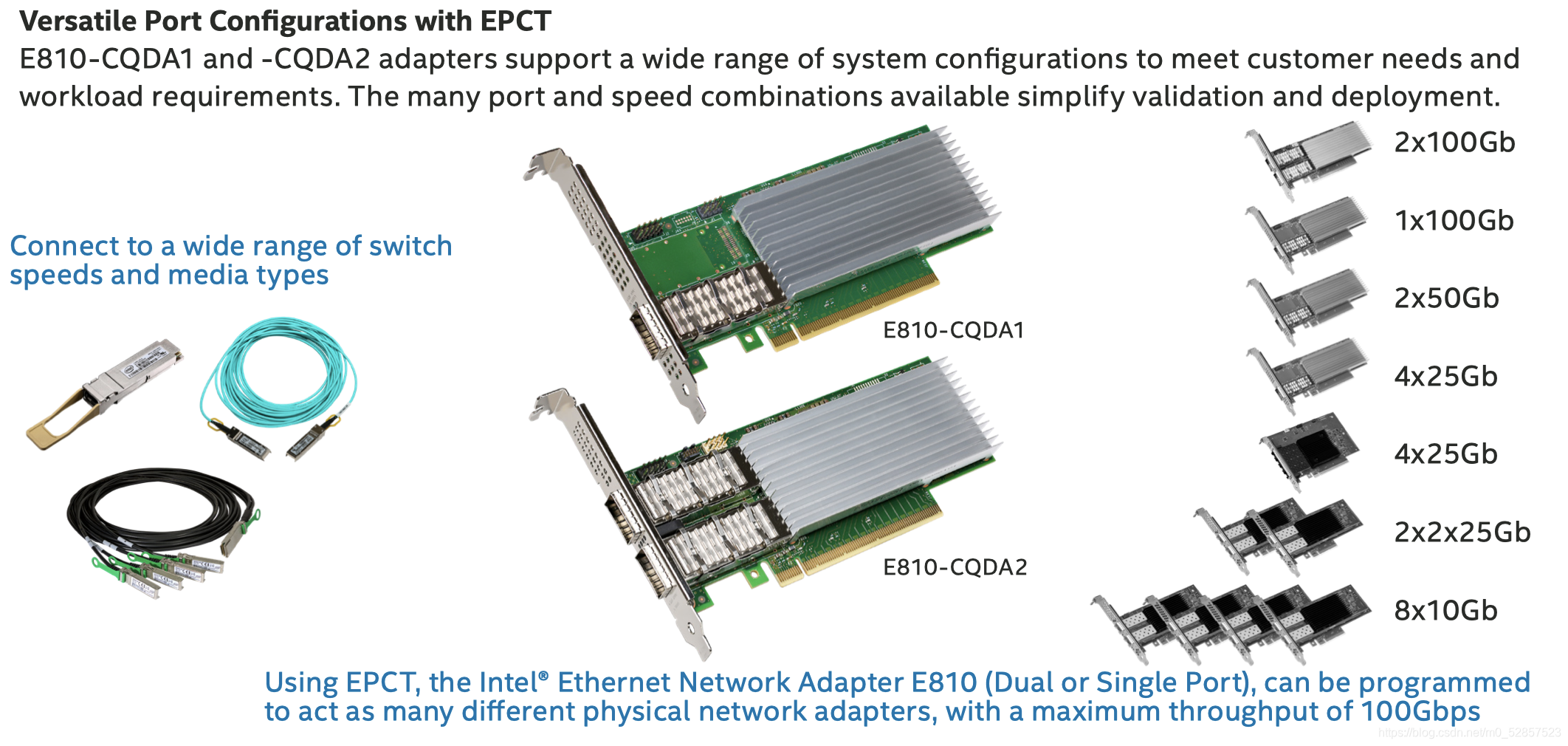

   810: PCIe 4.0

2. 基本参数


3. 高级功能

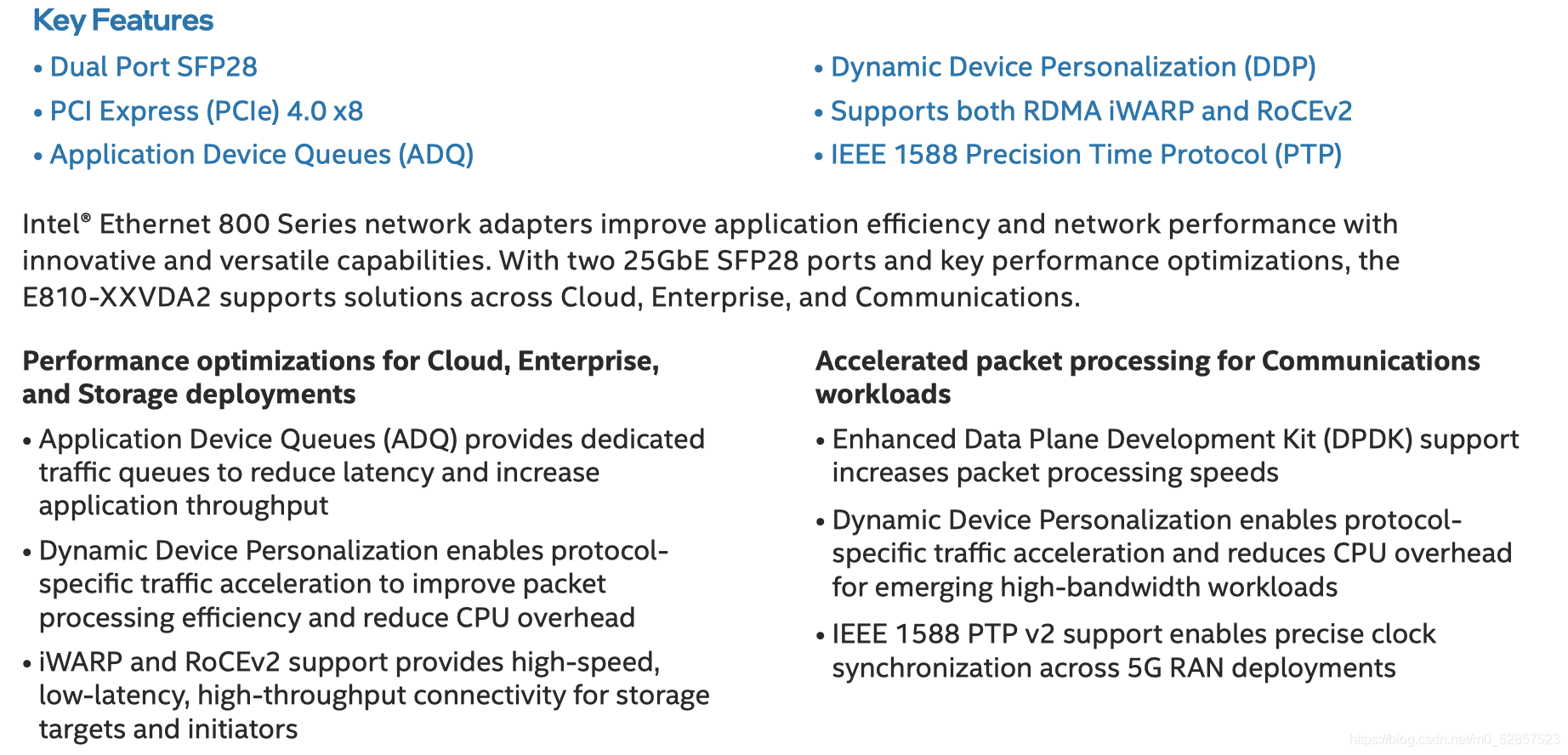

   只有X810系列支持RDMA


X520网卡文档翻译

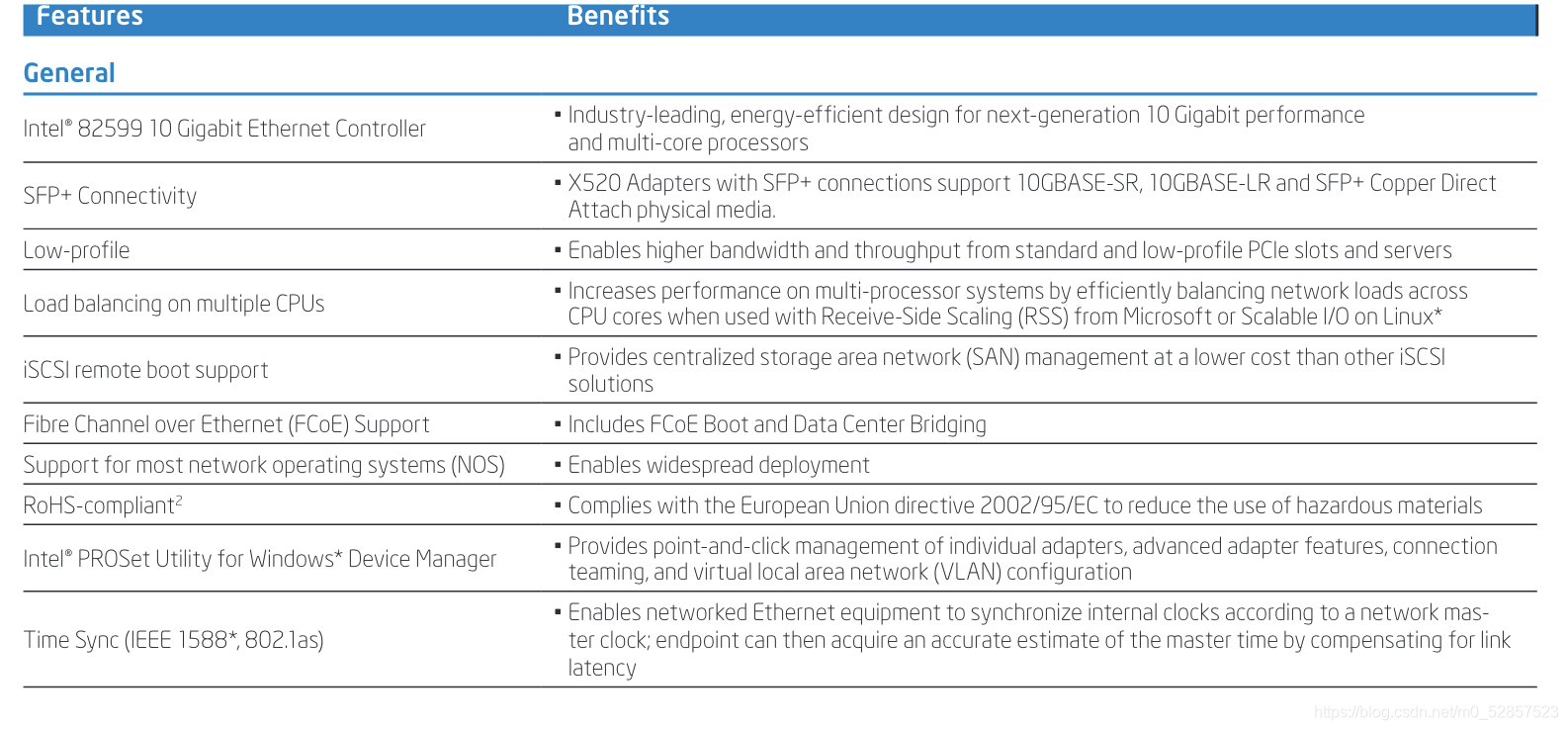

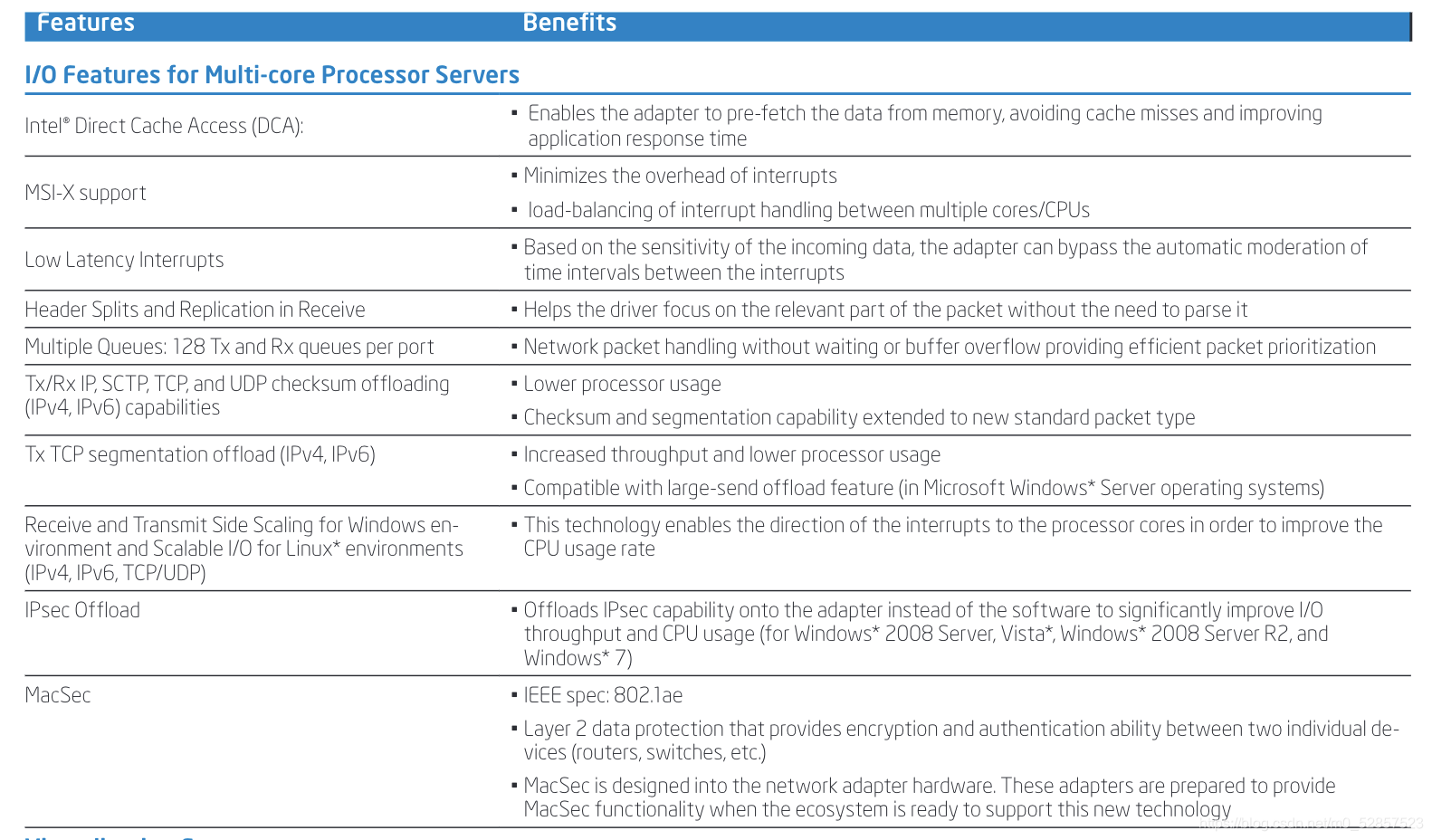

以下是X520系列产品简介
https://www.intel.com/content/www/us/en/products/docs/network-io/ethernet/network-adapters/ethernet-x520-server-adapters-brief.html

Intel® Ethernet Converged Network Adapter X520
Dual- and Single-Port 10 Gigabit SFP+ Ethernet Converged Network Adapters Provide Ultimate Flexibility and Scalability in Virtual and Unified Storage Environment

在虚拟化和统一存储环境中提供极致的灵活性与可伸缩性

Overview

Intel’s family of adapters, the Intel® Ethernet Converged Network Adapter X520 with SFP+ connectivity, are the most flexible and scalable Ethernet adapters for today’s demanding data center environments. Data center networks are being pushed to their limits. The escalating deployments of servers with multi-core processors and demanding applications such as High Performance Computing (HPC), database clusters, and video-on-demand are driving the need for 10 Gbps connections. Customers require flexible and scalable I/O solutions to meet the rigorous requirements of running mission-critical applications in virtualized and unified storage environments. Powered by Intel’s third-generation 10 GbE network controller, the Intel® Ethernet 82599 10 Gigabit Ethernet Controller, the X520 adapter family addresses the demanding needs of the next-generation data center by providing unmatched features for virtualization, flexibility for LAN and SAN networking, and proven, reliable performance.

Intel 的适配器系列，具有 SFP+ 连接性的英特尔® 以太网融合网络适配器 X520，是当今要求严苛的数据中心环境中最灵活和可扩展的以太网适配器。数据中心网络正被推到极限。具有多核处理器和要求苛刻的应用程序（如高性能计算 (HPC)、数据库集群和视频点播）的服务器部署不断升级，正在推动对 10 Gbps 连接的需求。客户需要灵活且可扩展的 I/O 解决方案，以满足在虚拟化和统一存储环境中运行关键任务应用程序的严格要求。 X520 适配器系列由英特尔第三代 10 GbE 网络控制器 Intel® Ethernet 82599 10 Gigabit Ethernet Controller 提供支持，通过提供无与伦比的虚拟化功能、LAN 和 SAN 网络灵活性，满足下一代数据中心的苛刻需求，和经过验证的可靠性能。

Best choice for virtualization

The explosive growth in virtualization is leading to an increasing demand for network performance. With more Virtual Machines (VMs) running on each multi-core server, networking traffic is dramatically increased, with each VM competing for available I/O bandwidth.
虚拟化的最佳选择虚拟化的爆炸性增长导致对网络性能的需求不断增加。随着更多虚拟机 (VM) 在每台多核服务器上运行，网络流量显着增加，每个 VM 都在争夺可用的 I/O 带宽。

Intel’s family of Intel Ethernet Converged Network Adapter X520 addresses networking bottlenecks in virtualized environments. These adapters enable network-intensive applications to achieve the performance expected in a virtualized environment.
英特尔的英特尔以太网融合网络适配器 X520 系列解决了虚拟化环境中网络的瓶颈。这些适配器使网络密集型应用程序能够在虚拟化环境中实现预期的性能。

The Intel Ethernet X520 family of adapters provides the best networking performance available in the industry, whether the physical port is configured in an emulation mode using the virtual switch in the Virtual Machine Monitor (VMM), or is directly assigned to a virtual machine.
英特尔以太网 X520 系列适配器提供业界最佳的网络性能，无论物理端口是使用虚拟机监视器 (VMM) 中的虚拟交换机配置为仿真模式，还是直接分配给虚拟机。

VMDQ：
In the emulation mode, Intel’s I/O technology, Virtual Machine Device queues1 (VMDq) optimizes network performance by offloading data sorting and copying from the software Virtual Switch in the VMM to the Intel Ethernet 82599 10 Gigabit Controller. This configuration is best suited for a large number of VMs running standard applications that have limited bandwidth and latency requirements.
在仿真模式下，英特尔的 I/O 技术 Virtual Machine Device queues1 (VMDq) 通过将数据排序和复制从 VMM 中的软件虚拟交换机卸载到英特尔以太网 82599 10 千兆位控制器来优化网络性能。此配置最适合运行标准应用程序的大量 VM，这些应用程序具有有限的带宽和延迟要求。

直接网络I/O/SR-IOV：

**For mission-critical applications, where dedicated I/O is required for maximum network performance, users can assign a dedicated virtual adapter port to a VM.
对于需要专用 I/O 以实现最大网络性能的关键任务应用程序，用户可以为 VM 分配专用虚拟适配器端口。

Using the PCI-SIG SR-IOV capability on an Intel Ethernet X520 adapter provides direct VM connectivity and data protection across VMs.
SR-IOV technology enables the data to bypass the software virtual switch and provides near-native performance. It assigns either physical or virtual I/O ports to individual VMs directly.
This technology is best suited for applications that demand the highest I/O throughput and lowest latency performance such as database, storage, financial and other application.
在英特尔以太网 X520 适配器上使用 PCI-SIG SR-IOV 功能可提供跨 VM 的直接 VM 连接和数据保护。
SR-IOV 技术使数据能够绕过软件虚拟交换机并提供接近本机的性能。
它直接将物理或虚拟 I/O 端口分配给各个 VM。
该技术最适合需要最高 I/O 吞吐量和最低延迟性能的应用程序，例如数据库、存储、金融和其他应用程序。

PCI-SIG SR-IOV is a mechanism for devices to advertise their a
