本文包含Arcgis研究区位置图制作超全过程(包含添加经纬度、刻度尺、图例、副图等)

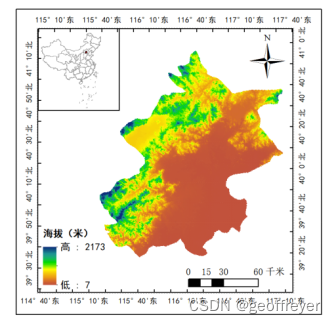

本次以北京市为例,出图如下:
#下面教程正式开始#

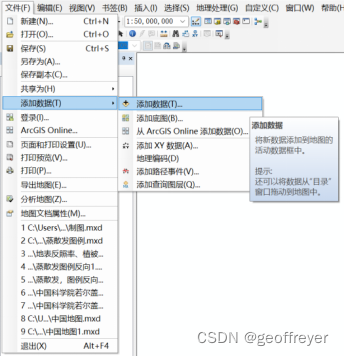

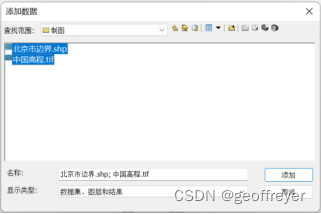

首先打开文件,点击文件 --> 添加数据 --> 添加数据,然后添加shp文件
添加北京市边界shp文件和中国高程tif文件

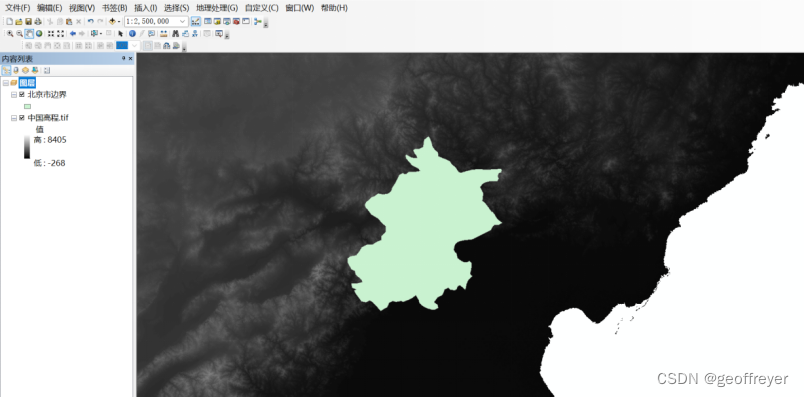

添加后如下:

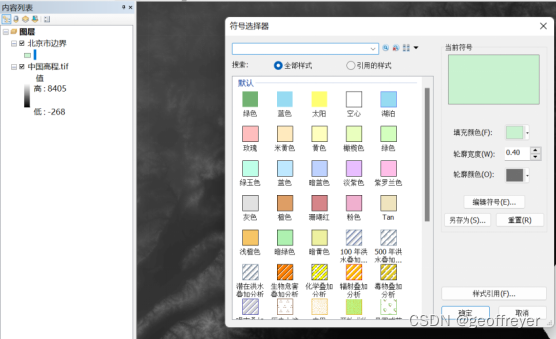

这里我们可以更改地图颜色。点击图层中要更改文件的色块,进入设置界面,即可进行设置。
这里我们将图形更改颜色为下图所示:

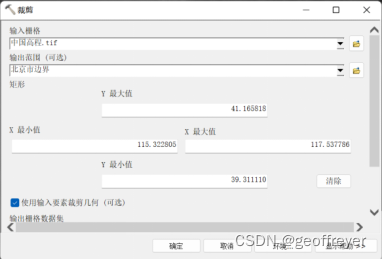

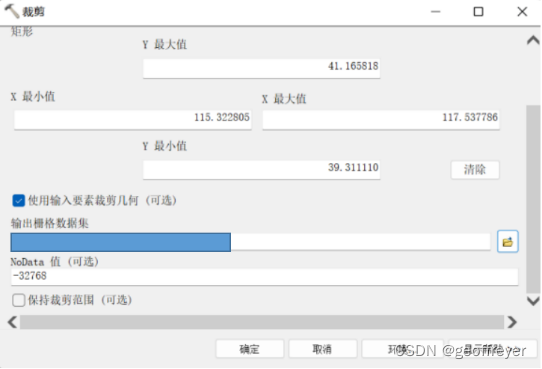

然后对中国高程地图进行裁剪,使它和北京市边界一致。这里点击ArcToolbox --> 数据管理工具 --> 栅格 --> 栅格处理 --> 裁剪,选择参数如图所示:
别忘了添加输出的文件地址
点击确定,输出图像,在图层中只勾选刚刚输出的北京市高程图,图像就出来了
单击文件的色块,可以选择图像颜色
接着我们添加经纬网和刻度尺等地图要素,点击视图 --> 布局视图

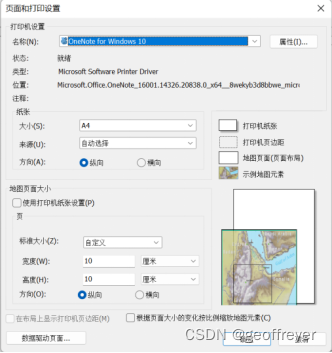

为了将地图外图框边界和图像设置一致,点击文件 --> 页面和打印设置,取消勾选使用打印机纸张设置,然后自己设置宽度和高度
输出图像:
这里我们可以鼠标拖动内图框的边框,自由调整内图框的边界:

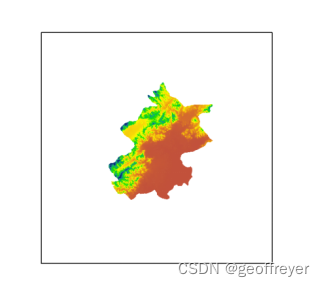

调整后如图:
可以用放大工具对图像进行微调
接着插入图例

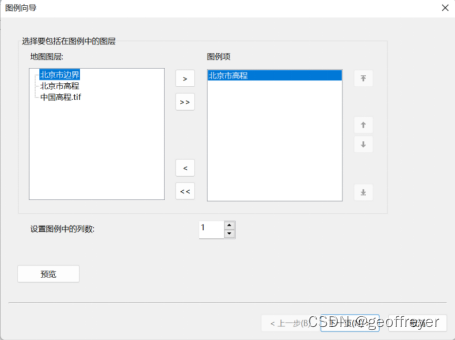

这里只画出北京市高程的图例,选择图例项为北京高程,其他的默认设置,点击下一页

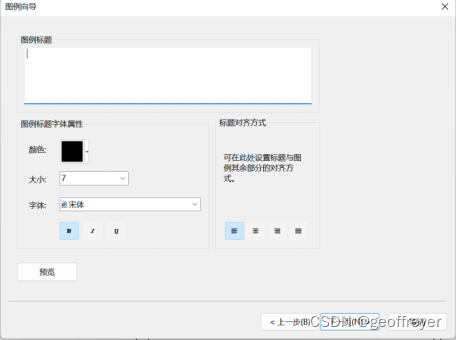

删去图例标题,其余选项都是默认的,这里不再赘述

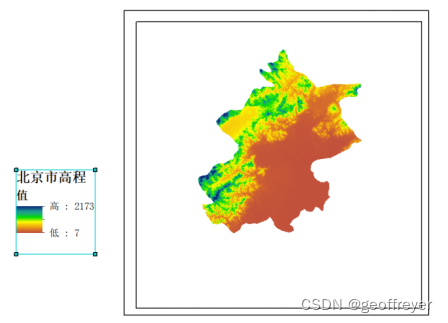

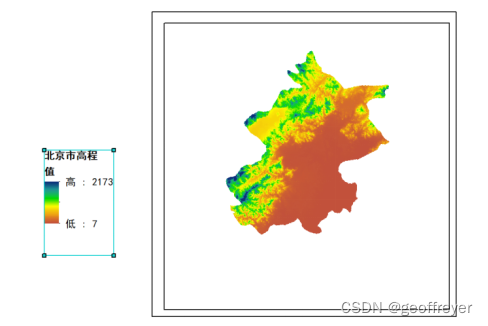

输出图例
右击图例,进行属性设置

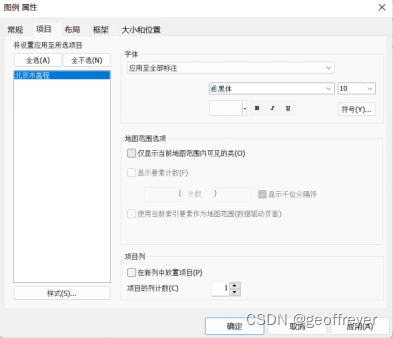

在项目选项中可以修改图例的字体格式

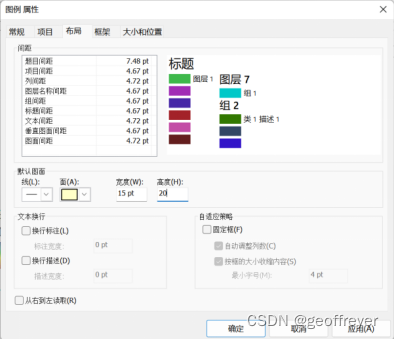

在布局选项中可以修改图例的间距、宽度和高度等

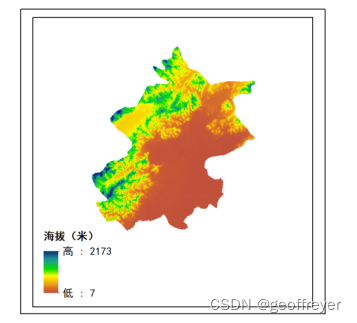

最后输出如图

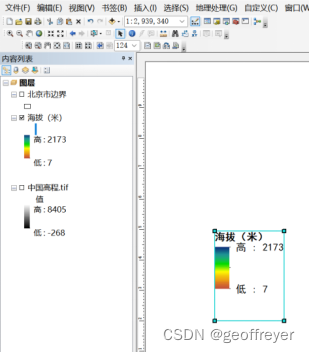

这里我们可以对图例的标题进行修改,间歇性双击图层中北京市高程文件,更改名称为海拔(米),这样图例标题就更改了
同理,删去值,最后图例为
再适当调整一下题目间距
接着,添加指北针,点击插入 --> 指北针

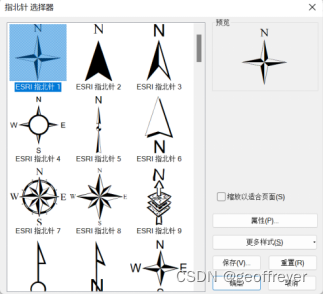

选择一个喜欢的图形

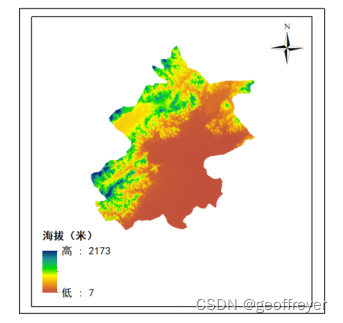

添加至图中,调整位置
添加比例尺,点击插入 --> 比例尺

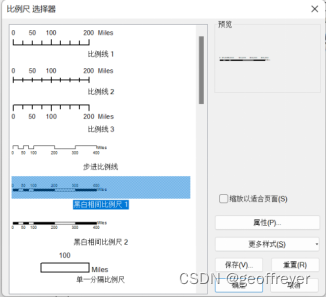

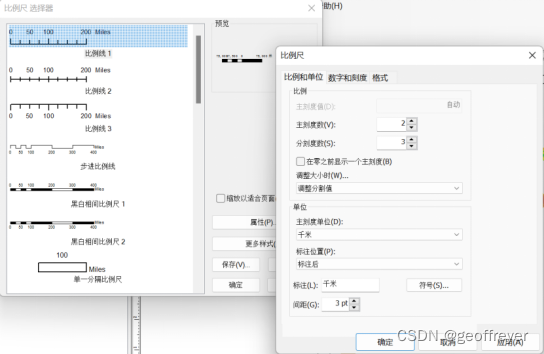

选择一个喜欢的图形
还可以点击属性,进行设置
添加至图中,调整位置
接着我们在旁边添加中国地图,首先添加一个数据框

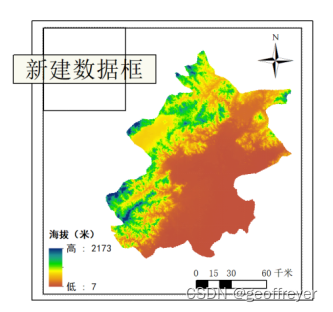

调整数据框位置

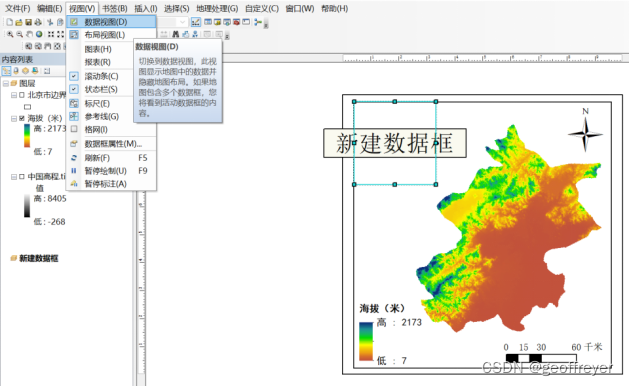

选中数据框,更改视图为数据视图
添加中国地图

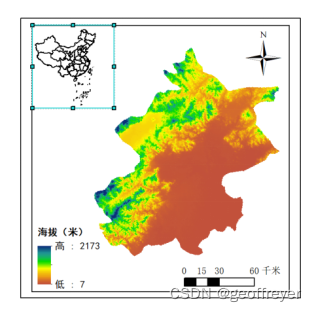

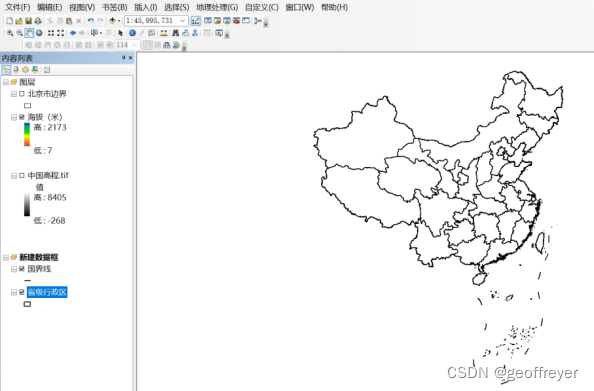

切换到布局视图,此时中国地图就显示出来了

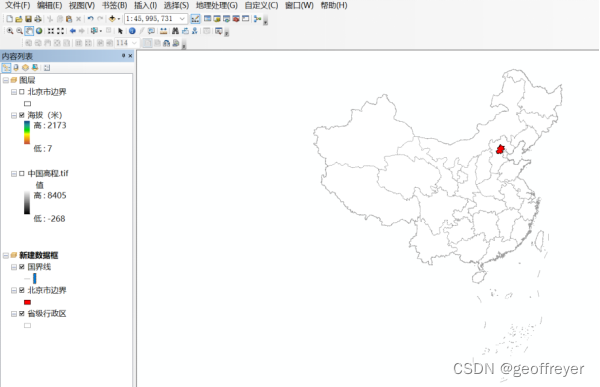

然后把北京市着重显示出来,我们回到数据框的数据视图,添加北京市边界文件,调整一下图像颜色,突出显示北京市

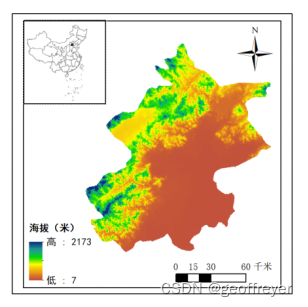

突出显示后效果如下

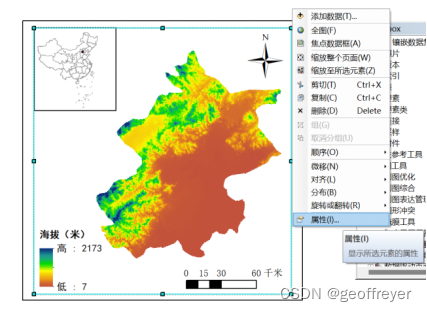

之后添加经纬度,右击内图框,单击属性

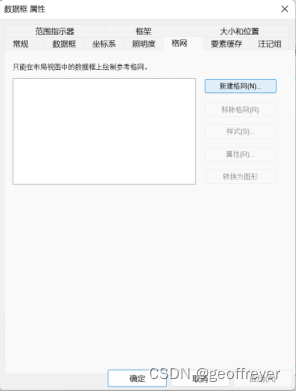

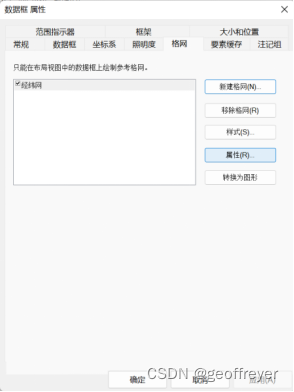

在格网选项中,点击新建网格
其余选项默认,输出经纬网如下
对经纬度进行调整,右击内图框,还是回到网格选项这里
点击属性

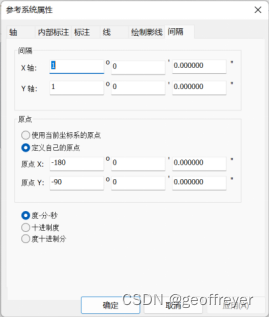

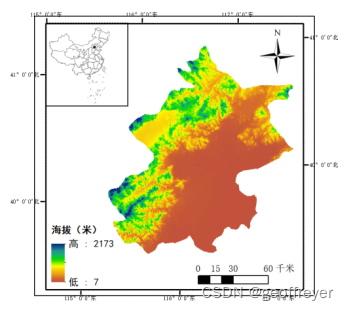

可以自己调整经纬度的样式,调整之后如下:
完成!
