1.VLAN 基本概念

1.1VLAN 的帧格式

传统的以太网数据帧在目的 MAC 地址和源 MAC 地址之后封装的是上层协议的类型字段，如图1 所示。

图 1 传统的以太网数据帧格式

IEEE 802.1q 是虚拟桥接局域网的正式标准，对 Ethernet 帧格式进行了修改，在源 MAC 地址字段和协议类型字段之间加入 4 字节的 802.1q Tag，如图 2 所示。

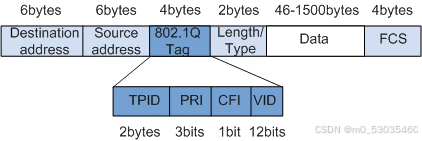

图 2 802.1q 帧格式

802.1Q Tag 包含 4 个字段，各字段解释如表 1 所示：

表 1 802.1Q Tag 各字段含义介绍
字段	长度	名称	解释
TPID	2bytes	Tag Protocol Identifier（标签协议标识符），表示帧类型。	取值为 0x8100 时表示 802.1q Tag 帧。如果不支持 802.1q 的设备收到这样的帧，会将其丢弃。
PRI	3bits	Priority，表示帧的优先级。	取值范围为 0～7，值越大优先级越高。用于当交换机阻塞时，优先发送优先级高的数据帧。
CFI	1bit	Canonical Format Indicato（r 标准格式指示位），表示 MAC 地址是否是经典格式。	CFI 为 0 说明是经典格式，CFI 为 1 表示为非经典格式。用于兼容以太网和令牌环网。在以太网中，CFI 的值为 0。
VID	12bits	VLAN ID，表示该帧所属的 VLAN。	VLAN ID 取值范围是 0～4095。由于 0 和 4095 为协议保留取值，所以 VLAN ID 的有效取值范围是 1～4094。

每台支持 802.1q 协议的交换机发送的数据包都会包含VLAN ID，以指明交换机属于哪一个 VLAN。因此，在一个 VLAN 交换网络中，以太网帧有以下两种形式：

·有标记帧（tagged frame）：加入了 4 字节 802.1q Tag 的帧

·无标记帧（untagged frame）：原始的、未加入 4 字节 802.1q Tag 的帧

1.2链路类型

如图 3 所示，VLAN 中有以下两种链路类型：

·接入链路（Access Link）：用于连接用户主机和交换机的链路。通常情况下，主机并不需要知道自己属于哪个 VLAN，主机硬件通常也不能识别带有 VLAN 标记的帧。因此，主机发送和接收的帧都是 untagged 帧。

·干道链路（Trunk Link）：用于交换机间的互连或交换机与路由器之间的连接。干道链路可以承载多个不同 VLAN 数据，数据帧在干道链路传输时，干道链路的两端设备需要能够识别数据帧属于哪个 VLAN，所以在干道链路上传输的帧都是 Tagged 帧。

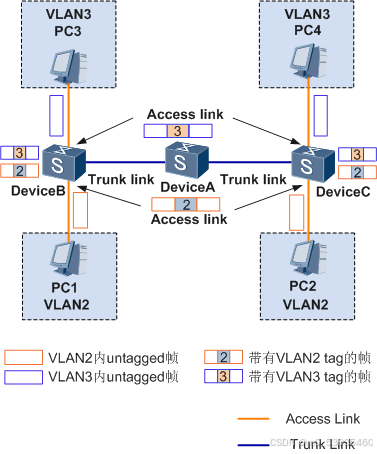

图 3 链路类型示意图

说明：

· 对于主机来说，它不需要知道 VLAN 的存在。主机发出的是 untagged 报文。

· 交换设备接收到报文后，根据配置规则（如接口信息）判断出报文所属的 VLAN 后，再进行处理。

· 如果报文需要通过另一台交换机转发，则该报文必须通过干道链路透传到对端交换设备上。为了保证其它交换设备能够正确处理报文中的 VLAN 信息，在干道链路上传输的报文必须都打上了 VLAN 标记。

· 当交换设备最终确定报文出接口后，将报文发送给主机前，需要将 VLAN 标记从帧中删除，这样主机接收到的报文都是不带 VLAN 标记的以太网帧。所以，一般情况下，干道链路上传输的都是 tagged 帧，接入链路上传送到的都是 untagged 帧。这样处理的好处是：网络中配置的 VLAN 信息可以被所有交换设备正确处理，而主机不需要了解VLAN 信息。
