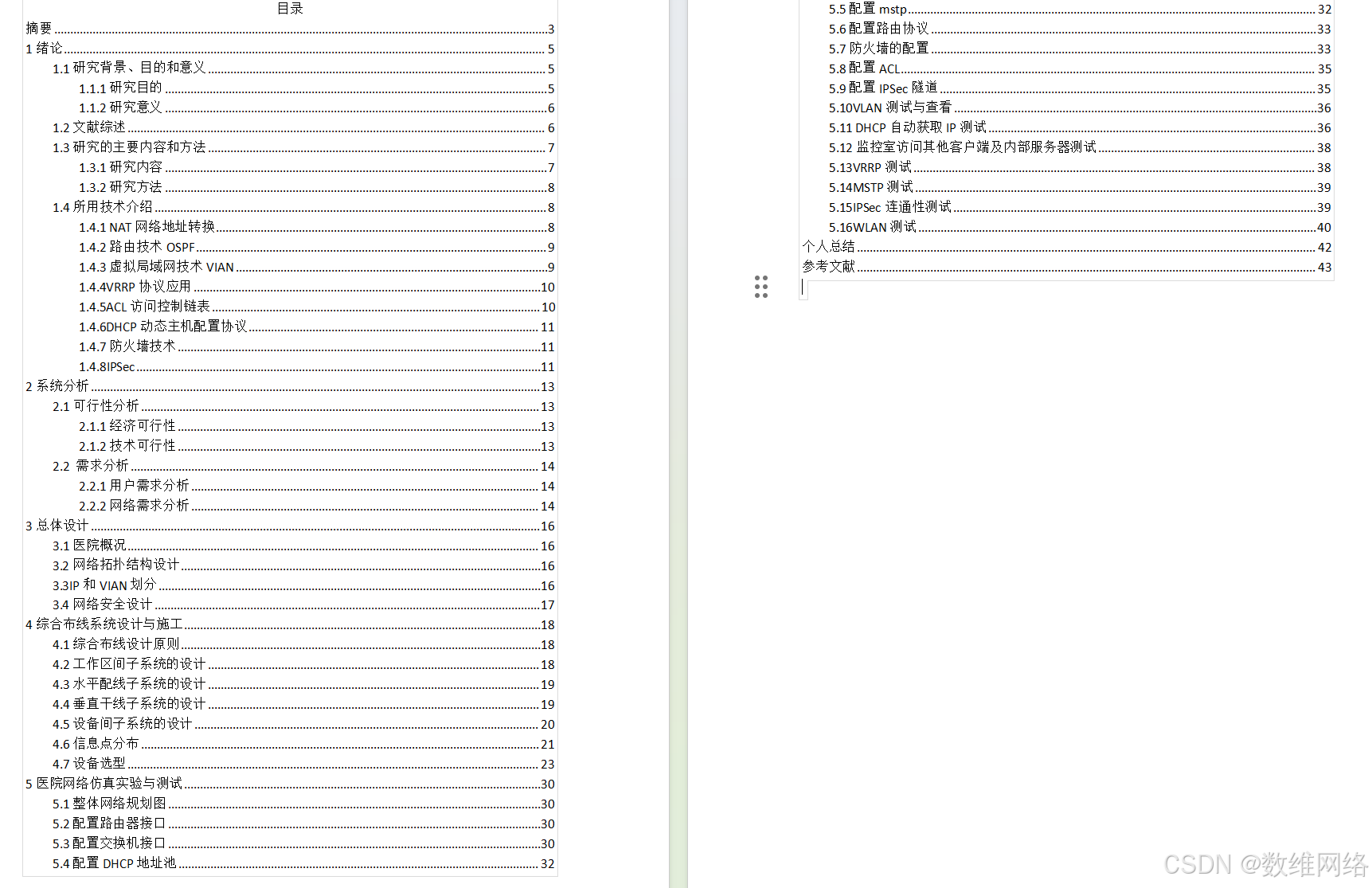

目录
摘要
本医院网络设计旨在打造一个安全、高效的网络系统，以满足医院内部各部门之间的数据交流、信息共享和医疗服务的需求。网络采用分层架构，包括接入层、汇聚层和核心层，每一层的功能清晰明确。在设备选型上，充分考虑了性能、可靠性和安全性等因素，选择了华为S5720系列交换机、AR系列路由器和USG系列防火墙等设备。同时，采用VLAN进行逻辑划分，实现了不同用户、不同业务之间的隔离与管理。在安全方面，采用了ACL、防火墙等措施加强网络的安全防护，确保了医院网络的数据安全和隐私保护。通过这一设计，医院网络将实现信息化管理、提升工作效率，为医疗服务提供更便捷、高效的支持。此外，医院网络设计还注重灵活性和扩展性，能够满足未来医院业务发展的需求。通过合理规划和布线，确保网络的稳定性和可靠性，减少故障发生的可能性。同时，采用先进的网络技术和协议，如OSPF、VLAN等，提高网络的传输效率和数据安全性。在用户需求方面，根据不同部门和人员的需求，定制相应的网络服务和权限，实现精细化管理。
关键字：信息共享、网络安全、隐私保护、网络技术、创数效率
This hospital network design aims to create a secure and efficient network system to meet the needs of data exchange, information sharing, and medical services among various departments within the hospital. The network adopts a layered architecture, including the access layer, aggregation layer, and core layer, with each layer's functionality clearly defined. In terms of equipment selection, factors such as performance, reliability, and security were thoroughly considered, leading to the selection of Huawei S5720 series switches, AR series routers, and USG series firewalls. Additionally, VLANs are used for logical segmentation, enabling isolation and management of different users and business units. Security measures such as ACLs and firewalls are implemented to enhance network security protection, ensuring the data security and privacy of the hospital network. Through this design, the hospital network will achieve information management, improve work efficiency, and provide more convenient and efficient support for medical services. Moreover, the hospital network design also emphasizes flexibility and scalability to meet the future development needs of hospital businesses. By implementing proper planning and cabling, network stability and reliability are ensured, reducing the possibility of faults. Advanced network technologies and protocols such as OSPF and VLANs are employed to enhance network transmission efficiency and data security. Furthermore, customized network services and permissions are provided based on the requirements of different departments and personnel, achieving refined management.
Keywords: information sharing, network security, privacy protection, network technology, efficiency improvement
1绪论
1.1研究背景、目的和意义
1.1.1研究背景
在信息化时代，现代医疗系统的迅猛发展已经成为医疗服务提供者必须面对的重要挑战和机遇。随着医疗信息化建设的不断推进，各医疗机构的业务拓展也进入了全新的阶段。在这个背景下，XXX人民医院作为地方医疗服务的关键组成部分，不仅积极融入信息技术的应用，而且不断推动医院网络的发展和升级。
目前，XXX人民医院已经建立了一套相对完善的网络系统。然而，随着医疗信息化的不断深入，医院的业务需求也呈现出快速增长的趋势。这种增长迫使医院网络需求变得更为复杂和多样化。传统的数据传输基础网络逐渐显得力不从心，已经难以满足医院日益庞大的运营需求。
在应对不断增多的业务需求时，现代医院网络需要具备灵活的配置策略，以应对内外部安全威胁，确保网络的稳固和安全性。为了更好地满足医疗业务的高度定制化网络服务需求，XXX人民医院亟需重新进行网络规划设计。这不仅仅是对网络技术发展的顺应，更是为了提高医院网络的整体效能，保障医疗服务的质量和安全。因此，网络规划设计对XXX人民医院而言具有迫切的必要性，是为了确保网络能够更好地支撑医疗信息化和业务拓展的需要。
1.1.1研究目的
本研究旨在探讨XXX人民医院网络的构建，以实现信息化管理为首要条件，并通过网络化推动医院内部资源的共享、医疗信息的发布、医学技术交流以及医疗组织。此外，在此次医院网络设计的最终的目的在于建立一个高效、安全、可靠的网络架构，以满足医院内部各部门之间和医患之间的信息传输需求，实现医院信息化管理、诊疗服务的数字化和智能化。通过研究医院网络，可以优化医疗服务流程、提升医疗资源的利用效率，加强医患之间的沟通与互动，促进医疗信息的共享和交换，提高医疗服务的质量和效率，从而更好地满足患者就诊需求，提升医院的整体竞争力和服务水平。
1.1.2研究意义
医院信息化建设对提高医院工作效率和医疗服务的整体质量至关重要。通过构建网络系统，本研究旨在使医院成为一流医疗机构的有效举措。在网络构建的过程中，采用树型的网络拓扑结构和多样的通信协议，以实现特定部门与公网通信的需求，同时促使员工之间的资源共享。在更高的层面上，通过整合分散的系统、运行不同操作系统和应用程序，医院网络旨在实现员工便捷的互相通信、共享信息和资源。网络的稳定性、高可靠性、冗余性以及安全性是提高医院员工工作效率的基石。因此，本研究的意义在于为XXX人民医院的信息化建设提供理论支持和实践指导，为医疗服务水平的提升奠定基础。
1.2研究的主要内容和方法
1.2.1研究内容
医院网络设计与实现需要研究的内容包括网络架构设计、网络设备选型、安全策略制定、数据传输与处理机制、网络性能优化等方面。首先，需要针对医院的特殊业务需求和安全要求设计适用的网络架构，包括核心、汇聚和接入层的设计，并考虑到实现高可靠性、高安全性和高性能的要求。其次，需进行网络设备的选型，根据网络规模和需求选择合适的交换机、路由器、防火墙等设备，以确保网络的稳定运行和安全防护。同时，需要制定完善的安全策略，包括访问控制、数据加密、入侵检测等，保护医院网络免受网络威胁和攻击。[5]此外，还需要研究数据传输与处理机制，包括数据备份、恢复、存储和管理，以及网络性能优化方法，提升网络的吞吐量、响应速度和稳定性。
1.2.2研究方法
1.文献检索法
通过广泛查阅国内外关于网络规划与设计的文献资料，系统梳理已有研究成果，明确不同学者在该领域的研究思路和方法，为本研究提供深入的理论基础和方法论支持。
2.实地考察法
在网络设计与综合布线系统规划阶段，进行实地考察以获取准确的网络拓扑图。通过深入了解各个部门和楼层的信息点分布情况，和不同部门的具体网络需求，实地观察并合理安排各个子系统与设备间的布局，通过不断的实地考察，全面地把握医院各个功能区域的通信要求，不断优化网络设计和综合布线系统，确保其与实际环境相契合。
3.模拟实验法
采用模拟实验法，使用eNSP模拟器创建一个真实网络的相似实验环境。通过对模拟实验的进行，模拟真实网络的主要特征，研究不同条件下网络的性能、稳定性等。借助模拟实验法，可以间接排除真实网络中的潜在故障，为网络规划与设计提供更加可靠的理论依据。
1.3所用技术介绍
1.3.1 NAT网络地址转换
NAT网络地址转换是一种常用的网络技术，其基本原理是将内部私有网络的私有IP地址转换成外部公共IP地址，以实现内部网络和外部互联网的通信。这种转换过程通常发生在防火墙或路由器等设备上，内部主机发送请求到外部网络时，NAT会将其源IP地址和端口信息修改为外部公共IP地址和一个新的端口号，同时在NAT表中记录这种映射关系。当外部网络返回响应时，NAT根据这个映射关系将响应转发给相应的内部主机。NAT的作用是隐藏了内部网络的真实IP地址，增强了网络的安全性，同时允许多个内部主机共享一个公共IP地址，节省了IP地址资源。在医院网络中，NAT技术可以有效保护医院内部网络的安全性，防止外部网络对内部网络的直接访问，并且可以实现内网主机对外部互联网的访问，满足医院各种业务需求。
1.3.2路由技术OSPF
在医院网络中，OSPF开放最短路径优先是一种用于路由选择的内部网关协议，其基本原理是通过使用链路状态路由算法来计算到达目的地的最短路径。在OSPF中，路由器会交换链路状态信息，通过构建路由信息数据库来维护整个网络的拓扑结构，然后通过计算最短路径树来确定最佳的路由路径。这样，OSPF能够在网络中快速、准确地选择最佳的路径，实现数据的高效转发和路由。在医院网络中，OSPF作为一种动态路由协议，具有以下作用：首先，OSPF能够实现快速的路由收敛，当网络拓扑发生变化时，能够迅速调整路由路径，保证数据的正常传输；其次，OSPF支持负载均衡和网络分级，能够根据网络拓扑和链路状态进行智能的路径选择，提高网络的负载均衡和性能优化[4]；此外，OSPF还具有灵活的路由策略和区域划分功能，能够根据实际需求进行网络分区和管理，提高网络的可维护性和安全性。因此，OSPF在医院网络中扮演着重要的角色，能够为医院网络的稳定运行和高效管理提供强大的支持。
1.3.3虚拟局域网技术VIAN
在医院网络中，虚拟局域网是一种将单个物理局域网划分为多个逻辑上独立的虚拟局域网的技术。其基本原理是通过在交换机上配置不同的端口或者逻辑接口，将属于同一个VLAN的设备划分到同一个逻辑组中，实现设备之间的隔离和逻辑分割。VLAN可以根据不同的需求和策略划分，比如按照部门、功能、安全等级等进行划分。在医院网络中，VLAN的作用主要体现在以下几个方面：首先，VLAN可以实现网络分割和隔离，将不同的用户群体或者设备分开，提高网络的安全性和管理灵活性；其次，VLAN可以降低网络的广播风暴和数据冲突，减少网络拥塞和带宽浪费，提高网络的性能和可靠性；此外，VLAN还可以实现逻辑上的虚拟化，方便网络管理和维护，减少网络配置的复杂度和成本[3]。因此，VLAN在医院网络中扮演着重要的角色，能够为医院网络的安全、稳定和高效运行提供有效的支持。
1.3.4VRRP协议应用
虚拟路由冗余协议（VRRP）是一种用于提高网络设备可用性和冗余性的协议，其基本原理是在同一子网内的多个路由器之间共享一个虚拟IP地址，并通过选举确定一个主路由器，其他路由器则处于备份状态。主路由器负责转发数据流量，备份路由器处于待命状态，监测主路由器的运行状态，一旦主路由器故障，备份路由器将接管虚拟IP地址，确保网络的连通性不受影响。在医院网络中，VRRP的作用主要体现在提高网络的可用性和冗余性，保证了网络的稳定运行。通过VRRP协议，可以在网络设备出现故障或者维护时实现快速的故障切换，降低了网络服务中断的风险，提高了医院网络的稳定性和可靠性[2]。此外，VRRP还可以根据实际情况进行灵活的配置，调整路由器的优先级和备份顺序，以满足不同的业务需求和网络架构。因此，VRRP在医院网络中扮演着重要的角色，是确保医院网络稳定运行的关键技术之一。
1.3.5ACL访问控制链表
访问控制列表（ACL）是一种网络安全机制，其基本原理是通过定义规则来控制数据包在网络设备上的流动。ACL可以根据源IP地址、目标IP地址、协议类型、端口号等条件，对数据包进行过滤和限制。在医院网络中，ACL的作用主要体现在网络安全和流量控制方面[1]。通过ACL，可以限制特定IP地址或IP地址范围的访问，阻止未授权的用户或设备进入医院网络；同时，也可以限制特定协议或端口的通信，防止网络中的恶意流量或非法访问。此外，ACL还可以根据医院网络的实际需求，实现对特定服务或应用的访问控制，保护医院网络的安全性和隐私性。因此，ACL在医院网络中扮演着重要的角色，是确保网络安全和合规性的关键技术之一。
1.3.6DHCP动态主机配置协议
动态主机配置协议（DHCP）是一种网络协议，其基本原理是自动为网络上的设备分配IP地址、子网掩码、网关等网络配置信息，从而简化网络管理和减少配置工作量。在医院网络中，DHCP的作用主要体现在简化网络管理和提高网络效率方面。通过DHCP，医院内部的各种设备可以自动获取网络配置信息，无需管理员手动分配，大大节省了管理人员的时间和精力。此外，DHCP还可以为临时接入网络的设备提供临时IP地址，如患者的移动设备或访客的笔记本电脑，从而实现网络的灵活应用和资源共享。因此，DHCP在医院网络中扮演着重要的角色，是保障网络运行和管理的关键技术之一。
1.3.7防火墙技术
防火墙是医院网络安全的关键组件，其基本原理是根据预先设定的安全策略，对网络流量进行过滤和管理，以阻止未经授权的访问和恶意攻击。防火墙通过检查进出网络的数据包，根据配置的规则对其进行过滤，从而保护网络免受网络攻击、恶意软件和未经授权的访问。在医院网络中，防火墙的作用主要包括：保护患者和医院数据的安全性，防止患者隐私信息泄露；防止网络遭受恶意攻击和病毒感染，保障医院网络系统的稳定和可靠性；控制网络流量，限制不必要的网络访问和资源使用，提高网络的运行效率和带宽利用率；监控网络流量和安全事件，及时发现和应对网络安全威胁，保障医院网络的安全和稳定运行[8]。因此，防火墙在医院网络中扮演着至关重要的角色，是保障医院网络安全的重要防线。
1.3.8IPSec
IPSec（Internet Protocol Security）是一种用于在IP网络上提供安全通信的协议套件，其基本原理是通过对数据进行加密和认证，确保数据在传输过程中的机密性、完整性和真实性。IPSec通过在IP数据包中添加安全性的头部信息，对数据进行加密和认证处理，以保护数据免受未经授权的访问和篡改。它主要包括两个子协议：AH（Authentication Header）用于提供数据完整性和认证，ESP（Encapsulating Security Payload）用于提供数据加密和流量保密性。在医院网络中，IPSec的作用主要包括：保护医院网络中敏感数据的安全性，如患者病历、医疗报告等信息；加密和认证远程医疗人员或患者与医院网络之间的通信，防止数据泄露和窃听[10]；确保医院网络之间的数据传输安全，如医院内部网络与外部互联网之间的通信；提高医院网络的安全性和稳定性，防止恶意攻击和网络入侵。因此，IPSec在医院网络中发挥着重要的作用，是保障医院网络安全的重要手段。
2系统分析
2.1可行性分析
医院网络系统设计的可行性分析需要考虑多方面因素。首先，要评估医院的网络需求和目标，包括医疗信息系统、医院管理系统、远程医疗等方面的需求，以确定网络系统设计的具体功能和要求。其次，需要考虑医院的网络基础设施，包括网络设备、带宽、网络拓扑结构等方面，评估是否满足设计要求。再者，要考虑医院的财务预算和资源投入，包括设备采购、人力投入、维护成本等方面的费用估算，确保设计方案的可承受性和经济性。另外，还需要考虑医院的管理体系和技术支持，包括人员培训、技术支持、安全管理等方面，以确保网络系统的稳定性和可靠性。综上所述，医院网络系统设计的可行性分析需要综合考虑医院的需求、基础设施、财务预算和管理支持等因素，从而确定最适合医院的网络设计方案。
2.1.1经济可行性
医院网络系统设计的经济可行性分析需要综合考虑多个方面因素。首先，需评估设计所需的设备、软件和人力成本，并与医院的预算进行比较，确保设计方案在财务上可承受。其次，需分析网络系统的运行成本，包括设备维护、人员培训、技术支持等方面的费用，并与预期的效益进行权衡，确保长期运营的可行性。另外，需考虑网络系统的投资回报周期，即投资成本与预期收益之间的时间间隔，以评估设计方案的投资价值。此外，还需要综合考虑网络系统的风险因素，如技术风险、市场风险和政策风险等，以降低设计方案的投资风险。综上所述，医院网络系统设计的经济可行性分析需要综合考虑投资成本、运行成本、投资回报周期和风险因素等多方面因素，以确定最具经济效益的设计方案。
2.1.2技术可行性
技术可行性是多方面的。在前期，按需评估网络系统设计方案是否能够满足医院的需求，包括网络覆盖范围、带宽要求、安全性和可靠性等方面。其次，需评估设计方案所需的技术实现是否可行，包括网络设备的选择、配置和部署，以及网络协议、安全策略和故障处理等方面的技术方案。另外，还需要考虑网络系统的扩展性和灵活性，以应对未来医院业务发展和技术更新的需求。此外，还需评估网络系统设计方案是否与现有技术和标准相符合，以确保系统的稳定性和互操作性。综上所述，医院网络系统设计的技术性可行性分析需要综合考虑网络系统的需求、技术实现、扩展性、互操作性和稳定性等方面的因素，以确定最合适的技术方案。
2.2 需求分析
2.2.1用户需求分析
在用户方面。医务人员需要一个高效、稳定的网络环境，以支持医疗信息系统、电子病历、医学影像等关键应用的运行。他们需要能够快速访问患者的医疗信息，准确记录和管理患者的诊疗过程，并且能够实时共享数据，以便多学科间的协作和沟通。其次，行政管理人员需要一个安全、可靠的网络平台，用于行政办公、信息管理、决策支持等工作。他们需要能够方便地查看各项运营指标和报表，进行数据分析和业务决策。另外，医院的患者和访客也需要能够享受到便捷的网络服务，如无线网络覆盖、在线挂号、医疗资讯浏览等，以提升就诊体验和满足个性化需求。因此，医院网络系统设计必须兼顾医务人员、行政管理人员、患者和访客等多方需求，保障网络系统的全面性、可用性和安全性。
2.2.2网络需求分析
在医院网络中，要确保网络系统能够满足医院内各种业务需求的关键步骤。首先，医院网络需要具备高可靠性和稳定性，以确保医疗信息系统、电子病历和医学影像等关键应用的持续运行。其次，网络需要具备高带宽和低延迟的特性，以支持大规模数据传输和实时视频会议等应用场景。另外，医院网络还需要具备灵活的扩展性和管理性，能够随着医院规模和业务需求的变化进行适时扩展和调整。此外，网络安全性也是不可忽视的一点，医院网络需要采取严格的安全措施，确保医疗信息的保密性和完整性，防止网络攻击和数据泄露。
3总体设计
3.1医院概况
现代化医院中，互联网是至关重要的一部分，承担着医疗信息化、患者管理、医学影像传输、远程会诊等多项重要任务。典型的医院网络拓扑结构包括核心层、汇聚层和接入层，核心层承载网络的主干传输和重要应用，汇聚层负责连接核心层和接入层，接入层则为医院内部终端提供接入服务。医院网络通常采用虚拟局域网进行分段管理，以保障网络的安全性和性能。同时，医院网络还需要具备高可靠性、高带宽、低延迟和强安全性等特点，以满足医院内部各种复杂的业务需求。综合来看，医院网络是一个复杂而庞大的系统，涉及到多种技术和设备的综合运用，对于医院的正常运转和患者服务至关重要。
3.2网络拓扑结构设计

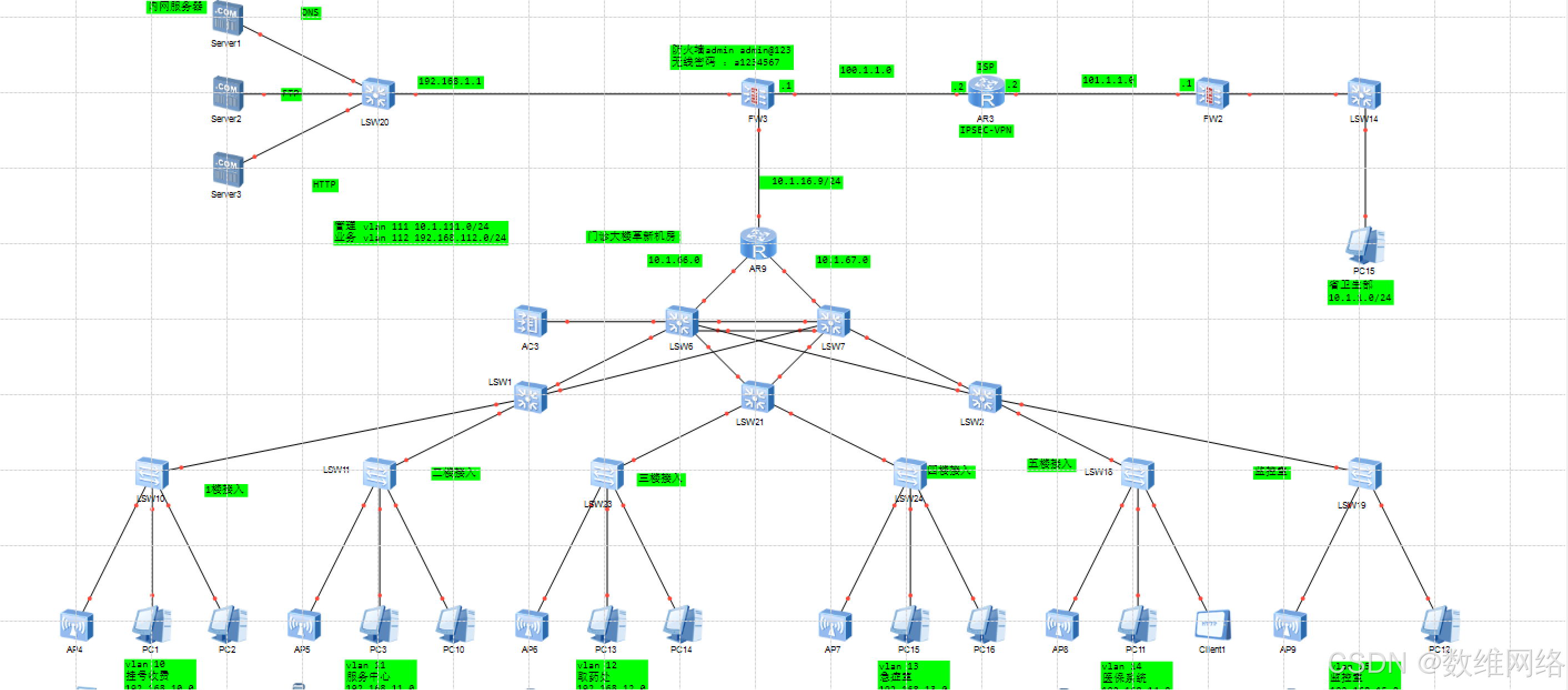

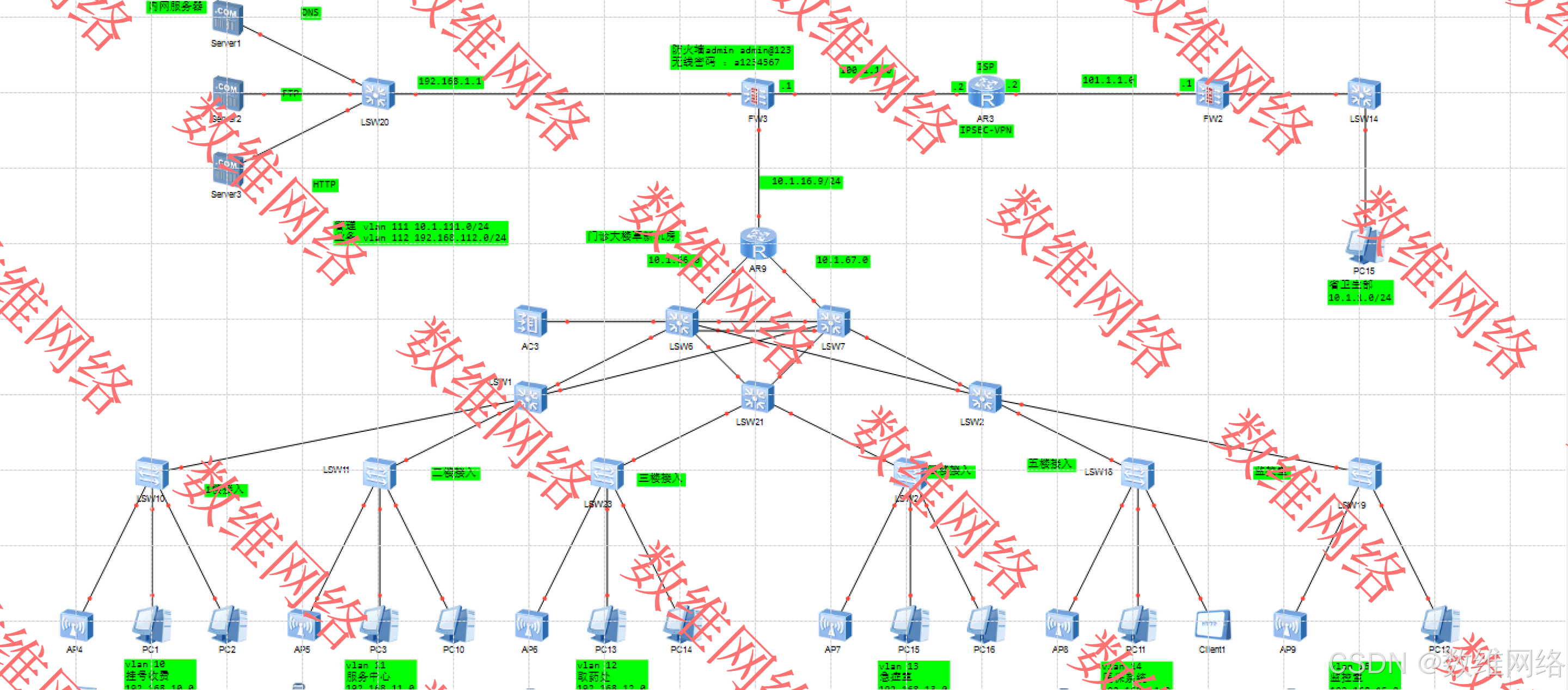

图 1网络拓扑图
3.3IP和VIAN划分
| IP及vlan表 | |||
| 部门 | Vlan | IP | 网关 |
| 挂号收费 | 10 | 192.168.10.0/24 | 192.168.10.254 |
| 收费中心 | 11 | 192.168.11.0/24 | 192.168.11.254 |
| 取药处 | 12 | 192.168.12.0/24 | 192.168.12.254 |
| 急诊室 | 13 | 192.168.13.0/24 | 192.168.13.254 |
| 医保系统 | 14 | 192.168.14.0/24 | 192.168.14.254 |
| 监控室 | 15 | 192.168.15.0/24 | 192.168.15.254 |
