一、路由器的工作原理

1.1、路由、路由器

路由：从原主机到目标主机的转发过程。

路由器：能够将数据包转发到正确的目的地，并在转发过程中选择最佳路径的设备。根据路由表转发数据。

转发原理：
（1）主机 1.1 要发送数据包给主机 4.1，因为 IP 地址不在同一网段，所以主机会将数据包发送给本网段的网关路由器 A。

（2）路由器 A 接收到数据包，先查看数据包 IP 首部中的目标 IP
地址，再查找自己的路由表。数据包的目标 IP 地址是 4.1，属于 4.0 网段，路由器 A 在路由表中查到 4.0 网段转发的接口是 S0 接口。于是，路由器 A 将数据包从 S0 接口转发出去。

（3）网络中的每个路由器都是按这样的步骤转发数据的，直至到达路由器 B，再用同样的转发方法从 E0 口转发出去，最后 4.1 主机接收到这个数据包。
在转发数据包的过程中，如果在路由表中没有找到数据包的目的地址，则根据路由器的 配置转发到默认接口或给用户返回目标地址不可达的信息。
上述虽然只是对路由器工作过程的简单描述，但却是路由器最基本的工作原理。

二、路由表的形成
手动添加。

2.1、路由表

​ 1.路由器中维护的路由条目的集合

​ 2.路由器根据路由表做路径选择

直连网段：配置IP地址，端口激活（undo shutdown）状态，形成直连路由。

对于非直连的网段，需要静态路由或动态路由，将网段添加到路由表中。

注意：凡是不用的路由口全部关闭，以防私有IP进入占用资源。

三、静态路由

3.1、静态路由

1.由管理员手工配置的，是单向的

2.缺乏灵活性

3.2、默认路由

当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认路由接口。

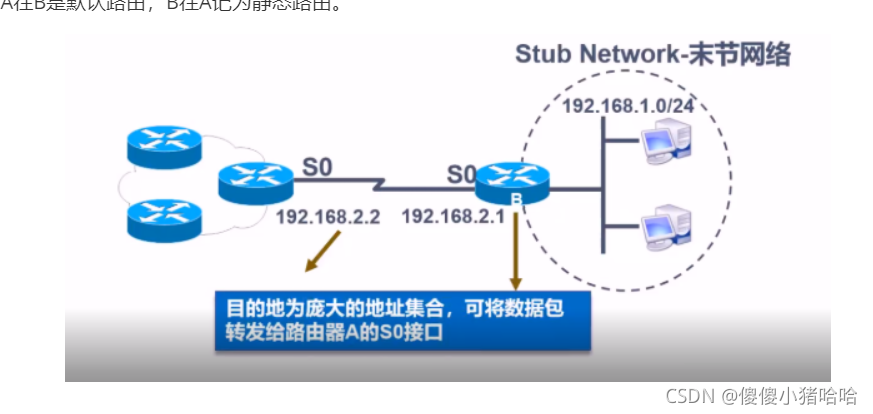

A往B是默认路由，B往A记为静态路由。

四、静态路由器转发数据包的封装过程

注意：MAC地址是变的，IP地址是不变的

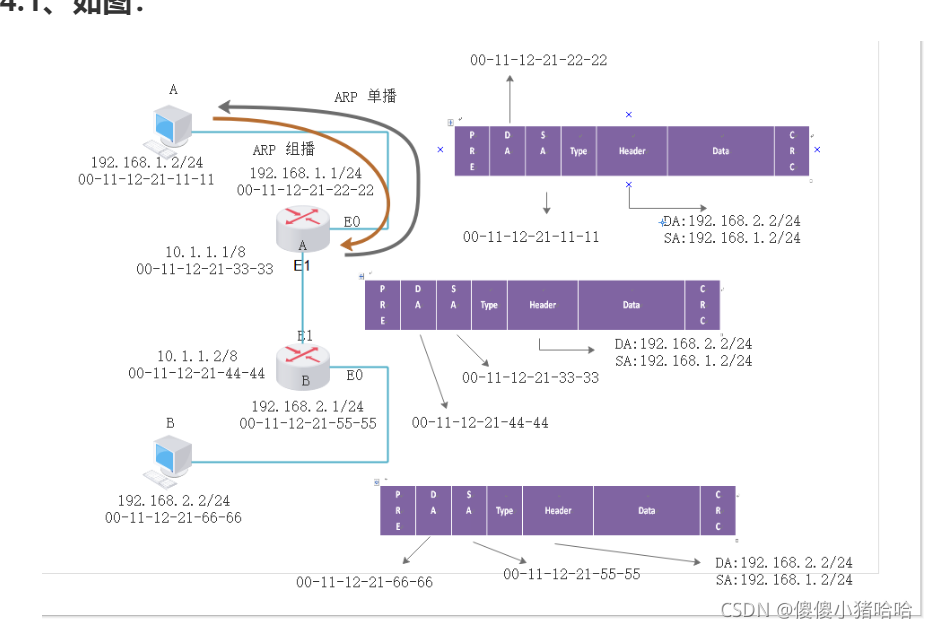

4.1、如图：

过程：源IP192,.168.1.2 目的192.168.2.2
源MAC 11-11 目的MAC 22-22
ARP广播解析出网关E0 MAC地址进行第一次封装
先解封装，查看数据包的目的IP，查询路由表，确定转发路劲（路线）

ARP广播解析出路由器B E1的mac地址。进行第二次封装
源IP 192.168.1.2 目的IP 192.168.2.2
源MAC 33-33 目的 44-44
先解封装，查看数据包目的IP地址查看路由表自己的直连网段，通过E0发给主机B

先ARP广播 解析主机Bmac地址。进行第三次封装
源IP 192.168.1.2 目的IP 192.168.2.2
源MAC 55-55 目的 66-66
这样A发送给B数据包----》B收到A的数据。

4.2、交换与路由的对比

1.路由工作在网络层：根据“路由表”转发数据，路由选择，路由转发

2.交换工作在数据链路层：根据“MAC地址表”转发数据，硬件转发

五、静态路由和默认路由的配置

5.1、格式（Huawei）

静态路由的配置：[Huawei]ip route-static network mask{address | interface} [网络号（network），子网掩码（mask)]

默认路由的配置：[Huawei]ip route-static 0.0.0.0 0.0.0.0(任何网络) address

5.2、Huawei配置，解释

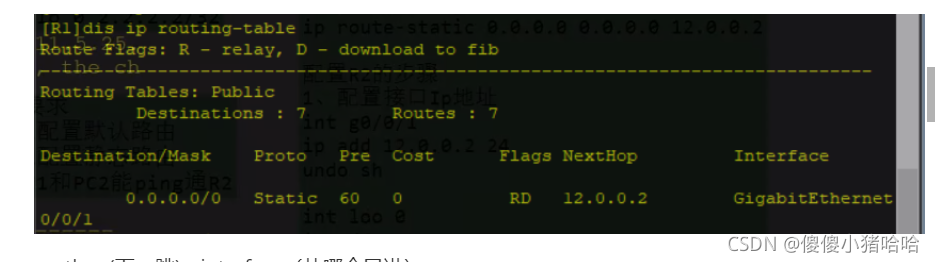

[Huawei]dis ip routing-table 查看路由表

[Huawei]ip route-static 0.0.0.0 0.0.0.0 192.168.12.1 默认路由

[Huawei]ip route-static 192.168.10.0 255.255.255.0 192.168.12.1 静态路由

[Huawei]ip route-static 10.1.0.0 16 NULL 0 静态路由黑洞，特殊的应用场景（注释：路由黑洞（类似于回收站，运营商可设置私有ip进入运营商则进入这个路由黑洞中））

浮动路由：当多条链路宽带差异特别大的时候，我们让高宽带链路成为主链路，低宽带成为备份链路，通过调整静态路由优先级达到链路冗余。默认优先级为60优先级数值越小，优先级越高。

如何让高宽带链路称为主链路：根据路由的选举规则调整路由的优劣，让高宽带链路更优，一般调整优先级。

路由的选举规则：

1.比较掩码长度，越长越优

2.路由优先级，越小越优

3.路由开销值，越小越优

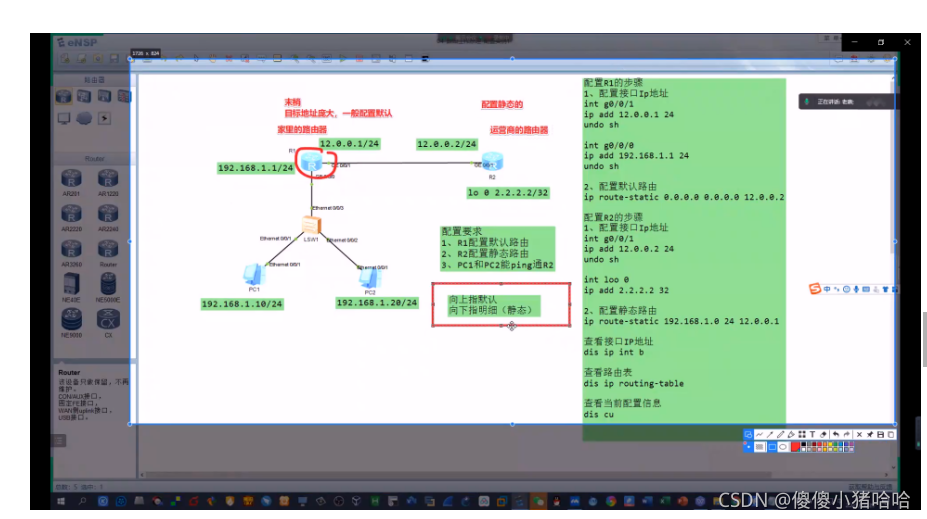

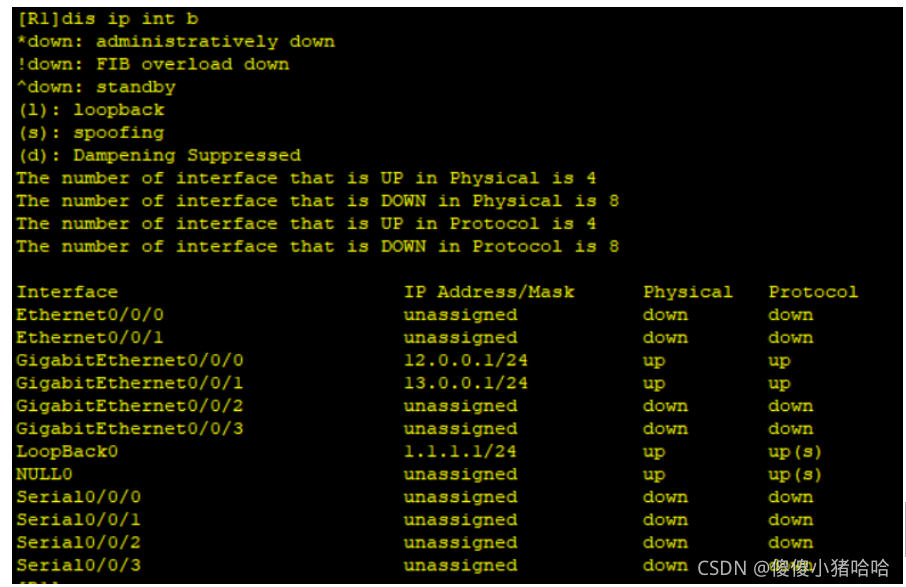

5.3、实验一：

nexthop(下一跳)，interface（从哪个口进）

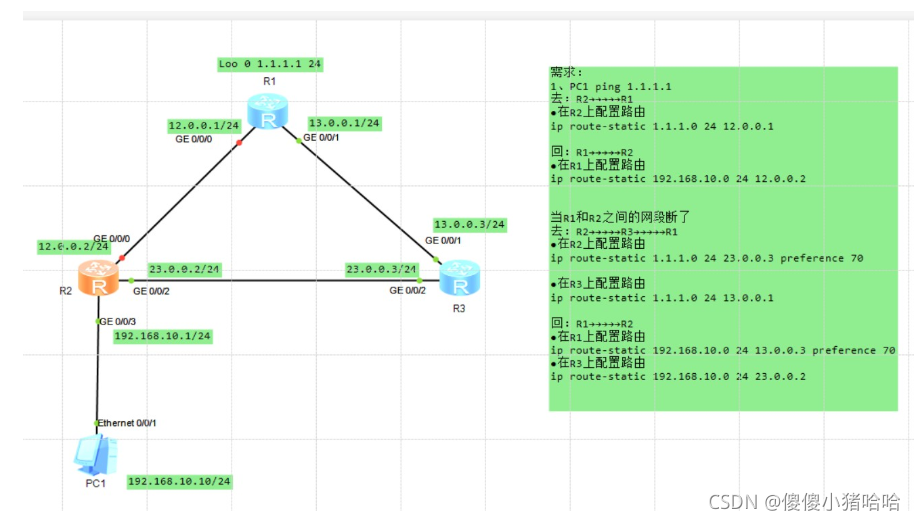

实验二：

R1：

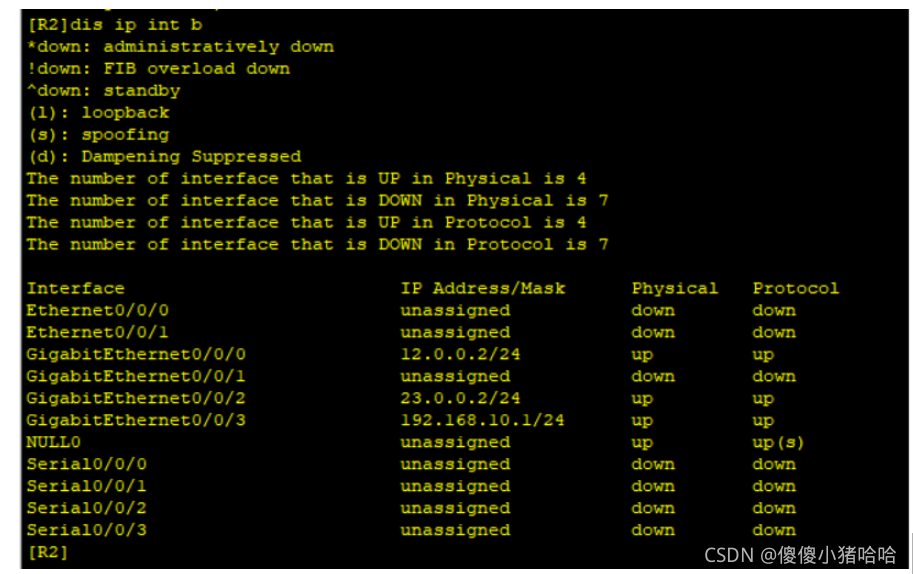

R2：

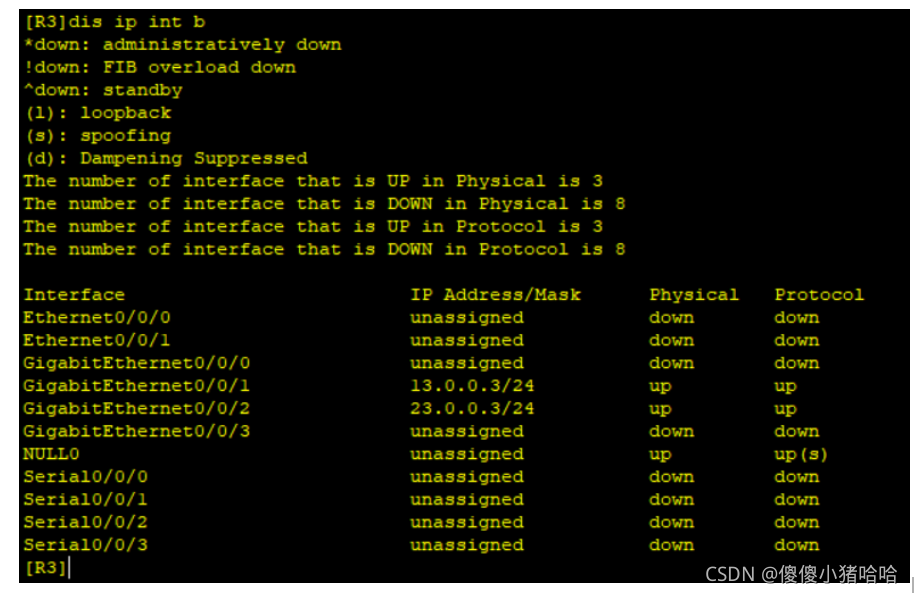

R3：

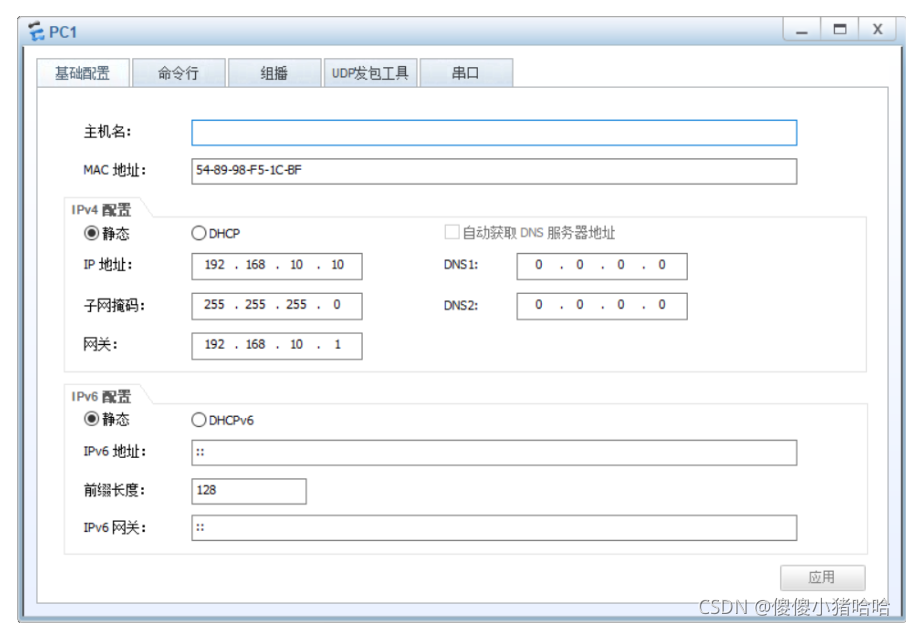

PC1：

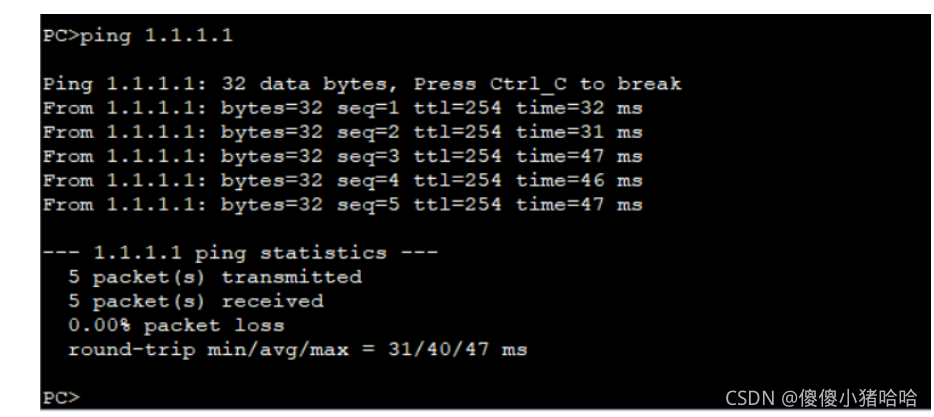

连通：

六、总结：将网络层的路由走法完整的梳理了一遍。
