今天要介绍的名词为激光焊:

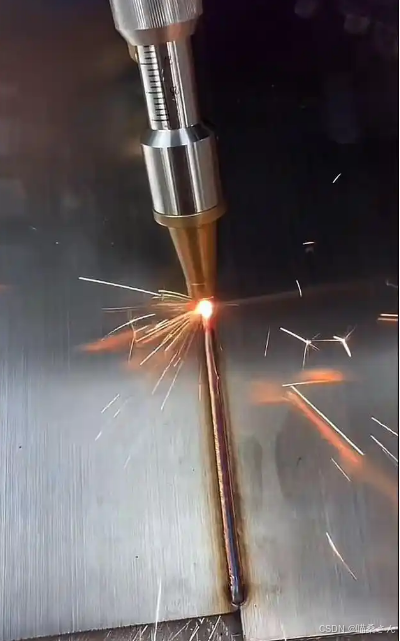

激光焊是一种以聚焦的激光束作为能源轰击焊件所产生的热量进行焊接的方法。由于激光具有折射、聚焦等光学性质，使得激光焊非常适合于微型零件和可达性很差的部位的焊接。激光焊还有热输入低，焊接变形小，不受电磁场影响等特点。

由于激光器价格昂贵、电光转换效率较低等原因，激光焊尚未广泛应用。

一，按控制方式可分：手动式激光焊接机，自动激光焊接机，振镜式激光焊接机

二，按激光器可分：YAG激光焊接机，半导体激光焊接机，光纤激光焊接。

激光焊接有两种基本模式：激光热导焊和激光深熔焊，前者所用激光功率密度较低（105～106W/cm2），工件吸收激光后，仅达到表面熔化，然后依靠热传导向工件内部传递热量形成熔池。这种焊接模式熔深浅，深宽比较小。后者激光功率密度高（106～107W/cm2），工件吸收激光后迅速熔化乃至气化，熔化的金属在蒸汽压力作用下形成小孔激光束可直照孔底，使小孔不断延伸，直至小孔内的蒸气压力与液体金属的表面张力和重力平衡为止。小孔随着激光束沿焊接方向移动时，小孔前方熔化的金属绕过小孔流向后方，凝固后形成焊缝。这种焊接模式熔深大，深宽比也大。在机械制造领域，除了那些微薄零件之外，一般应选用深熔焊。

深熔焊过程产生的金属蒸气和保护气体，在激光作用下发生电离，从而在小孔内部和上方形成等离子体。等离子体对激光有吸收、折射和散射作用，因此一般来说熔池上方的等离子体会削弱到达工件的激光能量。并影响光束的聚焦效果、对焊接不利。通常可辅加侧吹气驱除或削弱等离子体。小孔的形成和等离子体效应，使焊接过程中伴随着具有特征的声、光和电荷产生，研究它们与焊接规范及焊缝质量之间的关系，和利用这些特征信号对激光焊接过程及质量进行监控，具有十分重要的理论意义和实用价值。

优点：

（1）可将入热量降到最低的需要量，热影响区金相变化范围小，且因热传导所导致的变形亦最低。

（2）32mm板厚单道焊接的焊接工艺参数业经检定合格，可降低厚板焊接所需的时间甚至可省掉填料金属的使用。

（3）不需使用电极，没有电极污染或受损的顾虑。且因不属于接触式焊接制程，机具的耗损及变形接可降至最低。

（4）激光束易于聚焦、对准及受光学仪器所导引，可放置在离工件适当之距离，且可在工件周围的机具或障碍间再导引，其他焊接法则因受到上述的空间限制而无法发挥。

（5）工件可放置在封闭的空间（经抽真空或内部气体环境在控制下）。

（6）激光束可聚焦在很小的区域，可焊接小型且间隔相近的部件，

（7）可焊材质种类范围大，亦可相互接合各种异质材料。

（8）易于以自动化进行高速焊接，亦可以数位或电脑控制。

（9）焊接薄材或细径线材时，不会像电弧焊接般易有回熔的困扰。

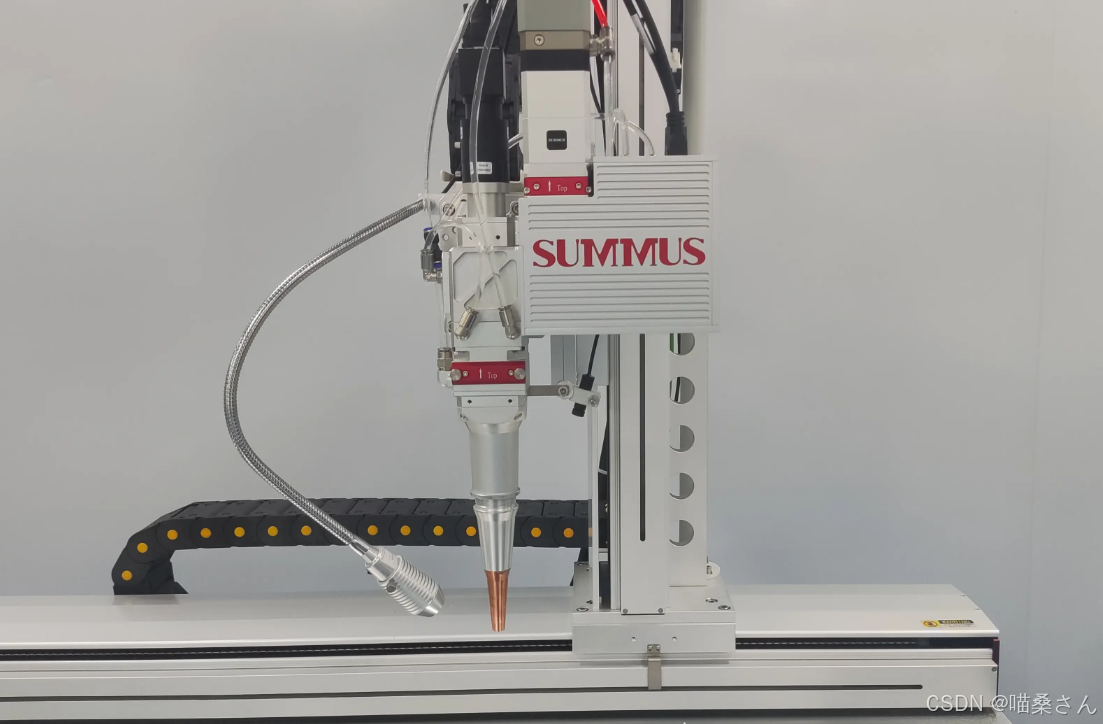

光纤激光焊机

（10）不受磁场所影响（电弧焊接及电子束焊接则容易），能精确的对准焊件。

（11）可焊接不同物性（如不同电阻）的两种金属

（12）不需真空，亦不需做X射线防护。

（13）若以穿孔式焊接，焊道深一宽比可达10:1

（14）可以切换装置将激光束传送至多个工作站。

缺点：

（1）焊件位置需非常精确，务必在激光束的聚焦范围内。

（2）焊件需使用夹治具时，必须确保焊件的最终位置需与激光束将冲击的焊点对准。

（3）最大可焊厚度受到限制渗透厚度远超过19mm的工件，生产线上不适合使用激光焊接。

（4）高反射性及高导热性材料如铝、铜及其合金等，焊接性会受激光所改变。

（5）当进行中能量至高能量的激光束焊接时，需使用等离子控制器将熔池周围的离子化气体驱除，以确保焊道的再出现。

（6）能量转换效率太低，通常低于10%。

（7）焊道快速凝固，可能有气孔及脆化的顾虑。

（8）设备昂贵。

激光焊相对来说，焊接变形小，零件质量好。
