51单片机汇编程序分享 矩阵键盘查表展示数字（自带软件消抖）

---

前言

分享一个自己写的汇编矩阵键盘，如有错误和不足欢迎批评指正。

关于数码管显示，使用的是查表的方式。

---

一、按键子程序

线反转法csdn上的讲解已相当丰富，这里不多做解释。
按键检测函数，影响A，R0，R1寄存器，A为出口，返回值为0至16的数字（0为无按键按下）。

ARRAY_TEST:
	;第一次按键检测，无按下直接结束
	MOV ARRAY,#0FH
	MOV A,ARRAY
	CJNE A,#0FH,ARRAY_TEST1
	CLR A
	RET
ARRAY_TEST1:
	;第二次按键检测，等待5ms进行再次检测，防止误入
	ACALL DELAY5MS
	MOV ARRAY,#0FH
	MOV A,ARRAY
	CPL A
	ANL A,#0FH
	JNZ SCAN		;确认有按键按下，开始扫描
	RET
SCAN:
	;录入按下按键的行位置
	MOV R1,A
	MOV R0,#5H
;由于51单片机IO口为强下拉，当有按键按下时，特定的引脚会无法变为高位
	MOV ARRAY,#0F0H
	MOV A,ARRAY
SCAN1:
	RLC A
	DEC R0
	JC SCAN1
SCAN2:
	MOV A,R1			;取回行位置
	;计算行地址
	CJNE A,#1000B,SCAN3
	RR A
	AJMP SCAN4
SCAN3:
	CJNE A,#100B,SCAN4
	DEC A
SCAN4:
	;计算按键位置
	DEC A
	RL A
	RL A
	ADD A,R0
	RET

两次按键检测采用了不同的方法，第一次的检测更简单更快（快2个机器周期），第二次检测完会直接把行位置计算出来放在a寄存器。

二、完整项目代码

;定义矩阵键盘所在端口，低位为行按键，高位为列按键
ARRAY DATA P3

ORG 00H
	AJMP START
ORG 100H
START:
;初始化
	MOV DPTR,#TAB		;初始化要显示的内容
	MOV P0,#0FFH		;初始化显示端口
	MOV SP,#30H			;初始化堆栈地址
MAIN:
	ACALL ARRAY_TEST	;调用矩阵键盘检测
	JZ MAIN				;当无键盘按下跳转到main
	DEC A				;若需要第3个数据只需将指针位移2位，故自减一
	;输出
	MOVC A,@A+DPTR
	MOV P0,A
	CLR A
	AJMP MAIN
;按键检测函数，影响A，R0，R1寄存器，
;A为出口，返回值为0至16的数字（0为无按键按下）
ARRAY_TEST:
	;第一次按键检测，无按下直接结束
	MOV ARRAY,#0FH
	MOV A,ARRAY
	CJNE A,#0FH,ARRAY_TEST1
	CLR A
	RET
ARRAY_TEST1:
	;第二次按键检测，等待5ms进行再次检测，防止误入
	ACALL DELAY5MS
	MOV ARRAY,#0FH
	MOV A,ARRAY
	CPL A
	ANL A,#0FH
	JNZ SCAN		;确认有按键按下，开始扫描
	RET
SCAN:
	;录入按下按键的行位置
	MOV R1,A
	MOV R0,#5H
;由于51单片机IO口为强下拉，当有按键按下时，特定的引脚会无法变为高位
	MOV ARRAY,#0F0H
	MOV A,ARRAY
SCAN1:
	RLC A
	DEC R0
	JC SCAN1
SCAN2:
	MOV A,R1			;取回行位置
	;计算行地址
	CJNE A,#1000B,SCAN3
	RR A
	AJMP SCAN4
SCAN3:
	CJNE A,#100B,SCAN4
	DEC A
SCAN4:
	;计算按键位置
	DEC A
	RL A
	RL A
	ADD A,R0
	RET
TAB:
DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,88H,83H,0C6H,0A1H,86H,8EH

DELAY5MS:			;@11.0592MHz
	PUSH 30H
	PUSH 31H
	MOV 30H,#9
	MOV 31H,#239
NEXT:
	DJNZ 31H,NEXT
	DJNZ 30H,NEXT
	POP 31H
	POP 30H
	RET
END


总结（相关资源）

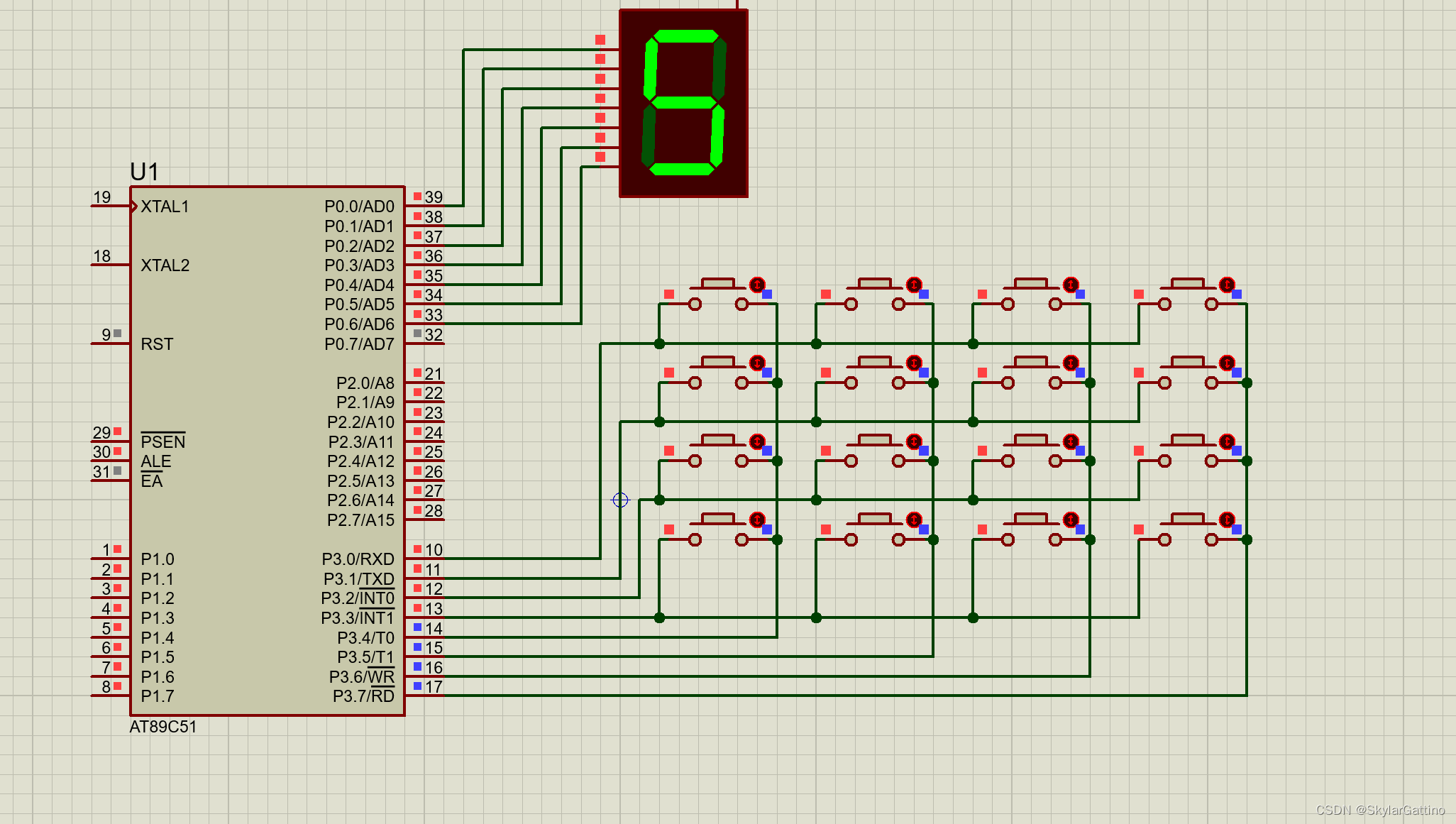

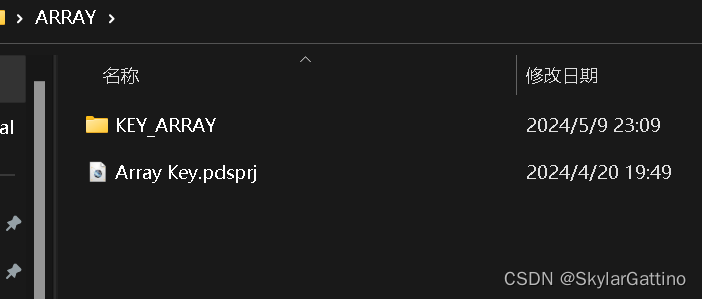

工程文件+仿真图

相关资源我会放到资源绑定里。（我不设置积分下载的话应该是免费下载的吧？）
