简单聊几句·三层交换机配置实验

3层交换机配置实验：

实验目的：

1. 熟悉使用vlanif接口的使用
2. 熟悉静态路由使用

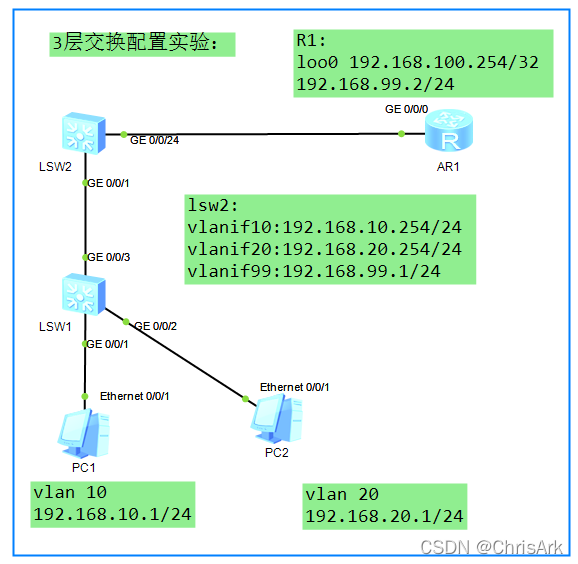

实验拓扑如下：

一、使用静态路由配置如下：
lsw1配置如下:

#
sysname sw1
vlan batch 10 20
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 20
#

lsw2配置如下:

#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface Vlanif10                        #创建vlanif10接口，并配置ip地址
 ip address 192.168.10.254 255.255.255.0
#
interface Vlanif20                        #创建vlanif20接口，并配置ip地址
 ip address 192.168.20.254 255.255.255.0
#
interface Vlanif99                        #创建vlanif99接口，并配置ip地址
 ip address 192.168.99.1 255.255.255.0
#
#
interface GigabitEthernet0/0/24           #将此接口设置为access类型接口，以便连接路由器R1的对应接口
 port link-type access
 port default vlan 99
#
ip route-static 0.0.0.0 0.0.0.0 192.168.99.2  #默认路由，去往R1连接的区域（此处以loopback接口示意）
#

R1上的配置：

#在接口上配置IP地址
interface GigabitEthernet0/0/0
 ip address 192.168.99.2 255.255.255.0
interface LoopBack0            #以loopback接口模仿接在R1路由器上的网络
 ip address 192.168.100.254 255.255.255.0
#去往PC1和PC2的路由，配置静态路由
ip route-static 192.168.10.0 255.255.255.0 192.168.99.1
ip route-static 192.168.20.0 255.255.255.0 192.168.99.1
#

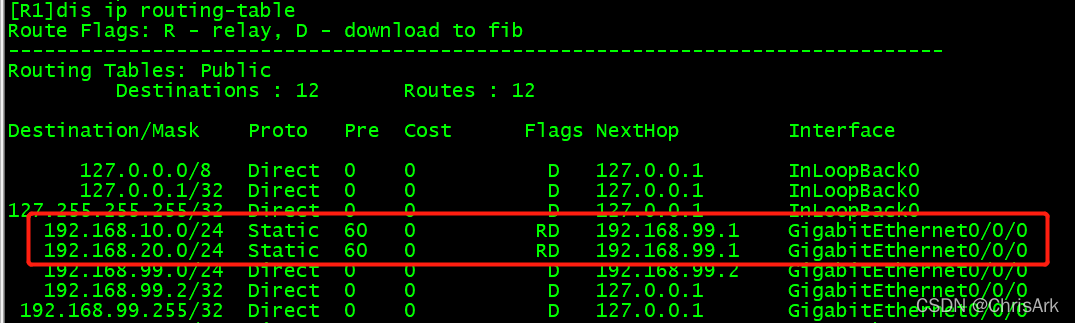

R1上的路由表如下：R1上有去PC1和PC2的路由

二、动态路由协议OSPF配置如下：
lsw2上配置如下：

#
ospf 1 router-id 2.2.2.2                #启用ospf协议，并在相应的接口激活ospf功能
 area 0.0.0.0
  network 192.168.99.0 0.0.0.255
  network 192.168.10.0 0.0.0.255
  network 192.168.20.0 0.0.0.255
#

路由器R1上配置：

#
ospf 1 router-id 1.1.1.1                 #R1上运行ospf协议，并在相应接口下激活ospf功能
 area 0.0.0.0
  network 192.168.99.0 0.0.0.255
  network 192.168.100.254 0.0.0.0
#

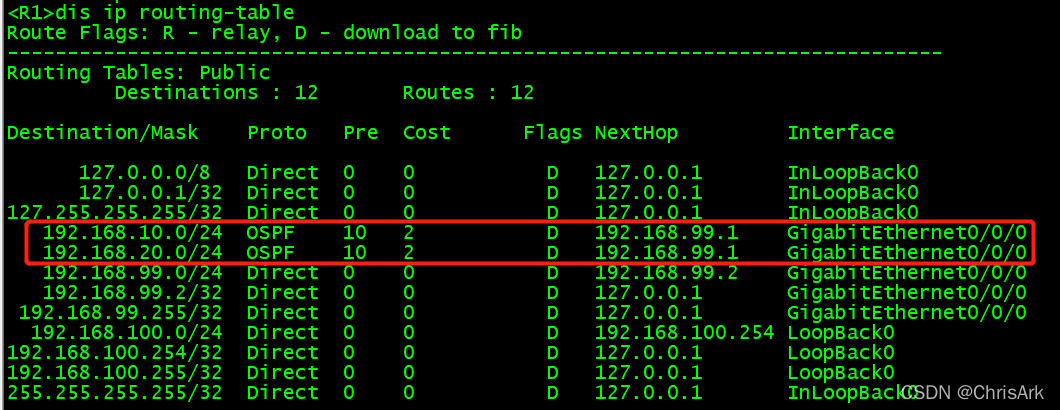

R1上有去PC1和PC2的路由：

<完>.
