【紫光同创国产FPGA教程】【第二十一章】AD9767双通道三角波产生例程

1. 实验简介

本实验练习使用AN9767模块,实验中使用的模块是采用ANALOG DEVICES公司的AD9767芯片,支持独立双通道、14位、125MSPS的数模转换。在教程中介绍了利用该模块与FPGA开发板相连输出双通道14位的三角波,然后通过示波器查看把输出的三角波的波形。

AN9767模块实物照片如下:

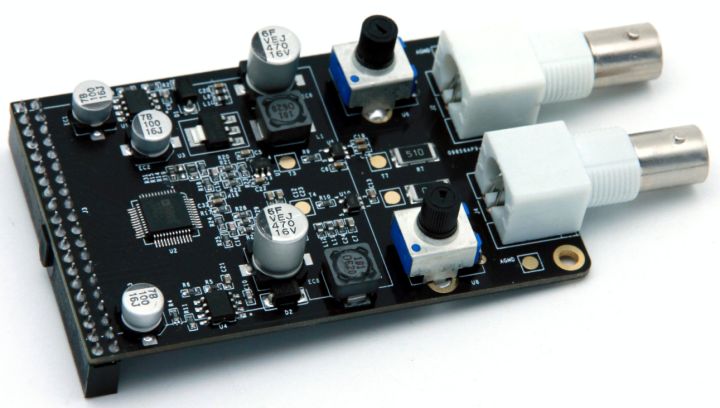

AN9767模块正面图

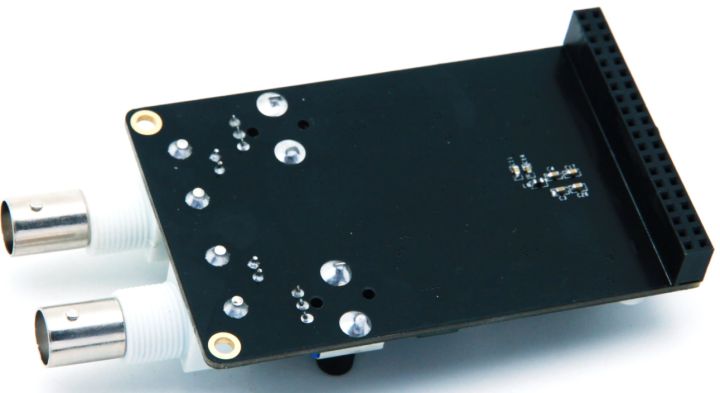

AN9767模块背面图

AN9767双通道DA模块的详细参数:

  • DA转换芯片:AD9767;
  • 通道数:2通道;
  • DA转换位数:14bit;
  • DA更新速率:125 MSPS;
  • 输出电压范围:-5V~+5V;
  • 模块PCB层数:4层,独立的电源层和GND层;
  • 模块接口:40针2.54mm间距排座,方向向下;
  • 工作温度:-40°~85° 模块使用芯片均满足工业级温度范围
  • 输出接口:2路BNC模拟输出接口(用BNC线可以直接连接到示波器);

2. 实验原理

AN9767模块实验原理见《AD9767双通道正弦波产生例程》中相关章节内容,这里不再重复。

ALINX:【紫光同创国产FPGA教程】【第二十章】AD9767
