Slidworks如何制作可弯曲弹簧

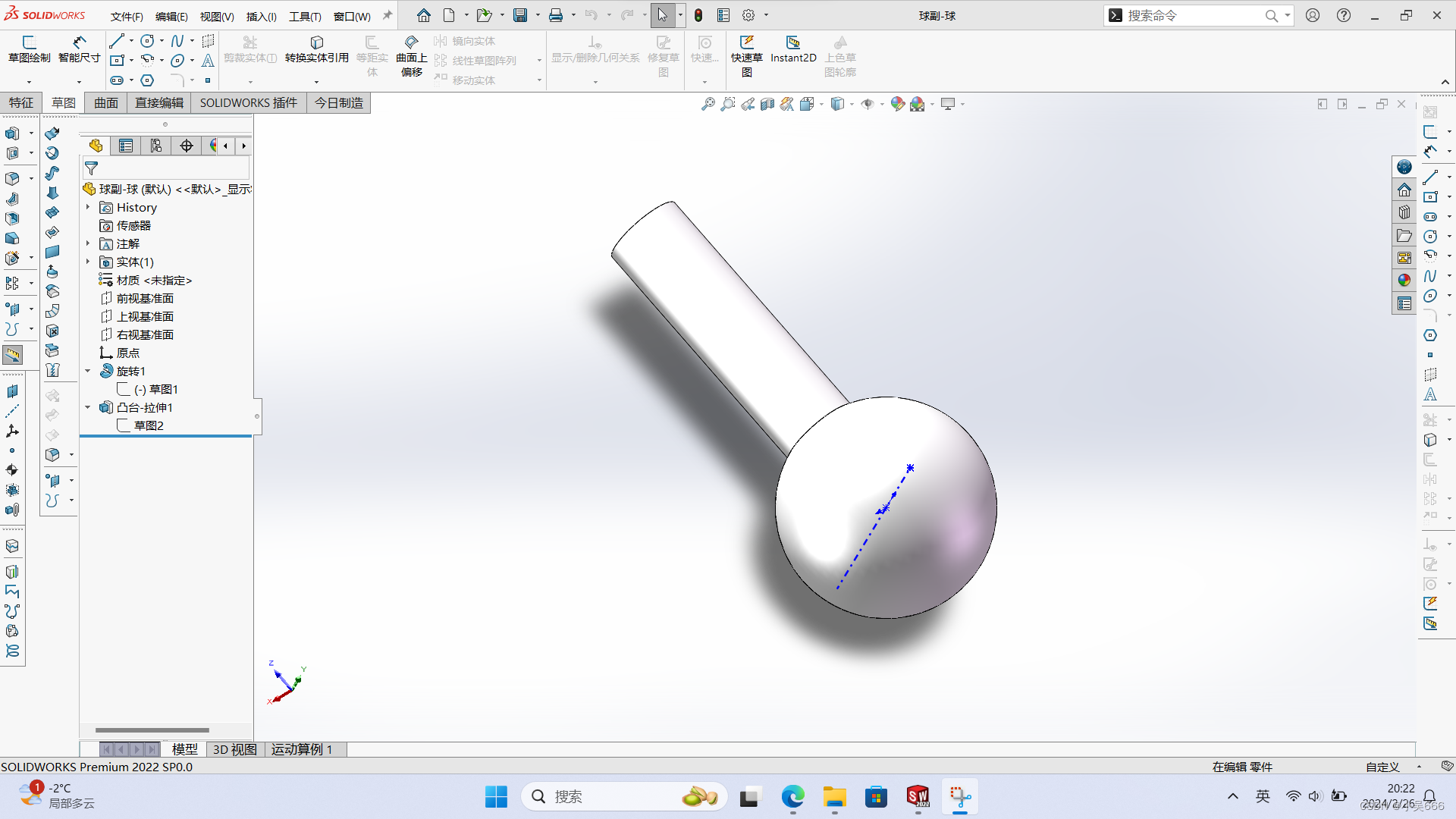

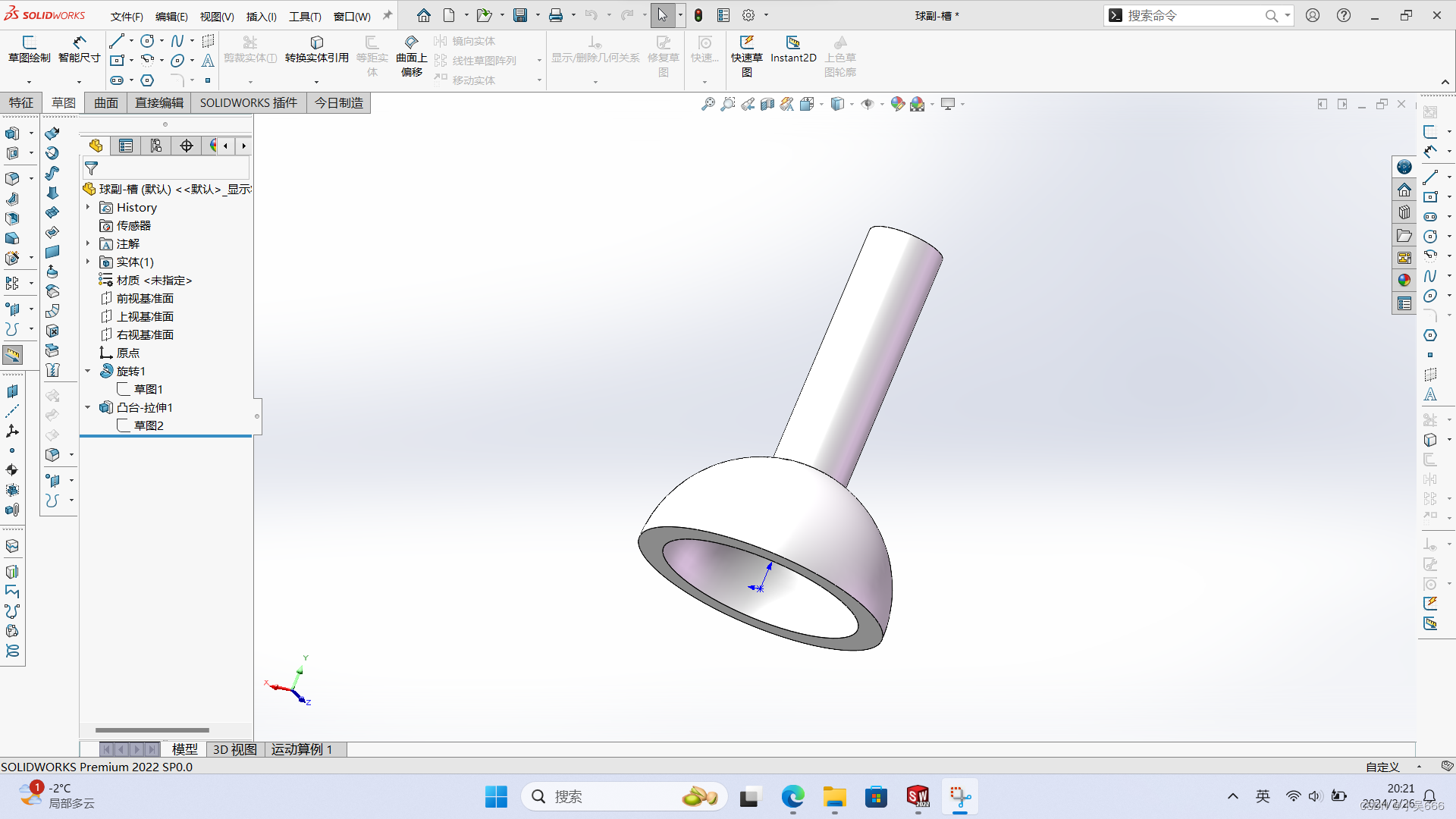

1.首先制作一副球副。如图；

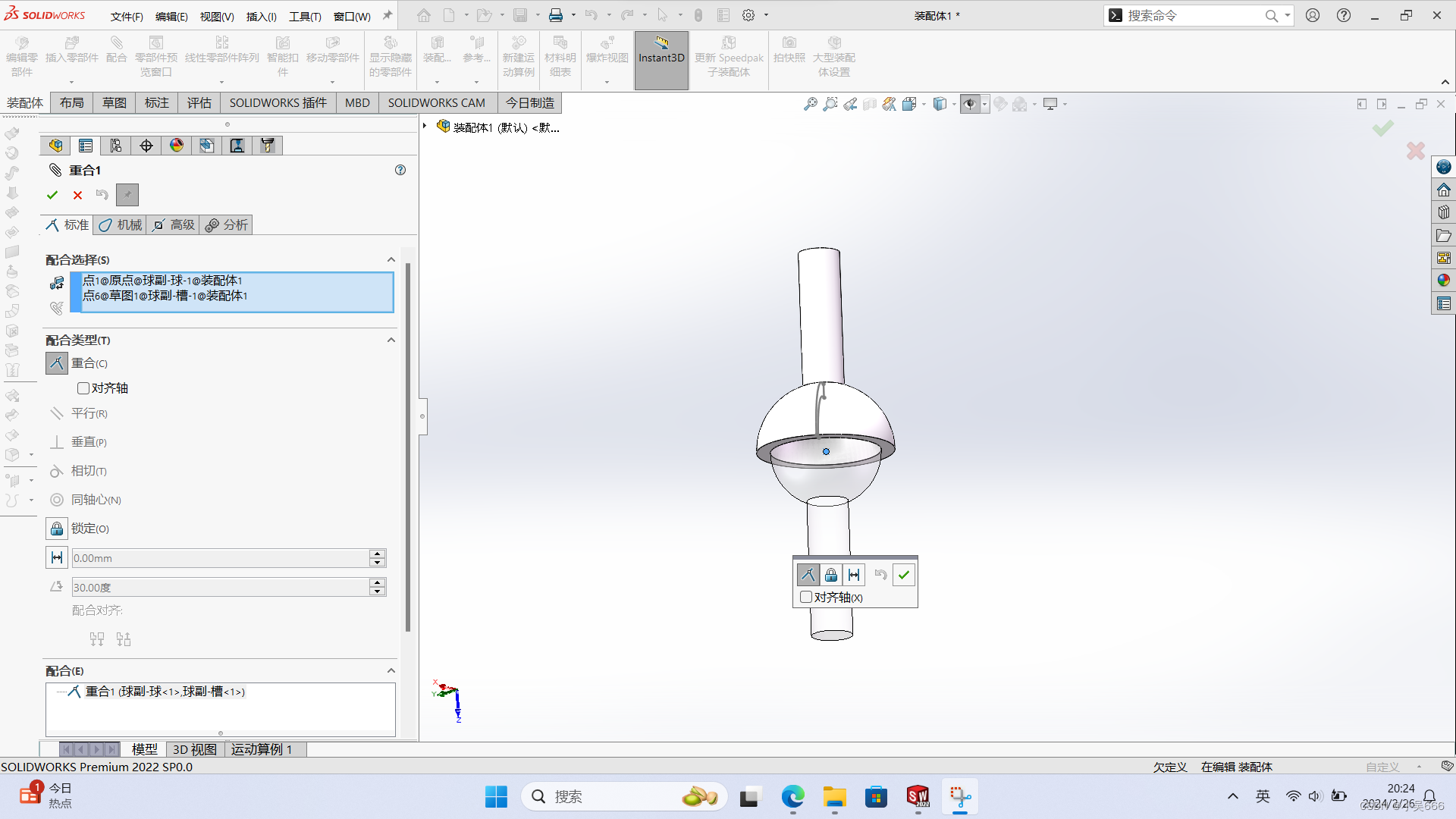

2.两副配合，原点重合；

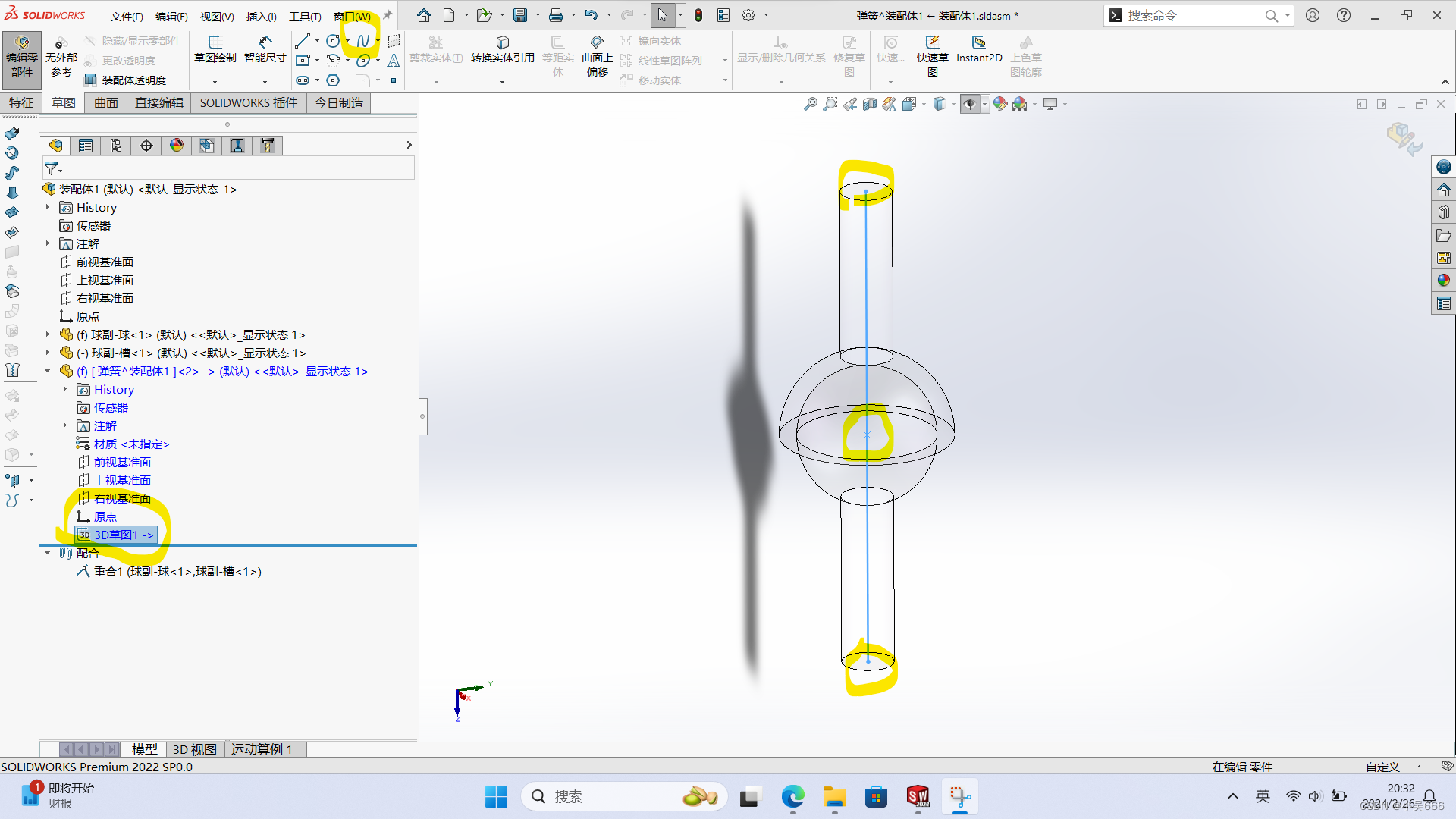

3.在配合体中新建弹簧零件，如图；(1)做3D草图（2）选择样条曲线（3）选中装配体中的三点生成3D草图.

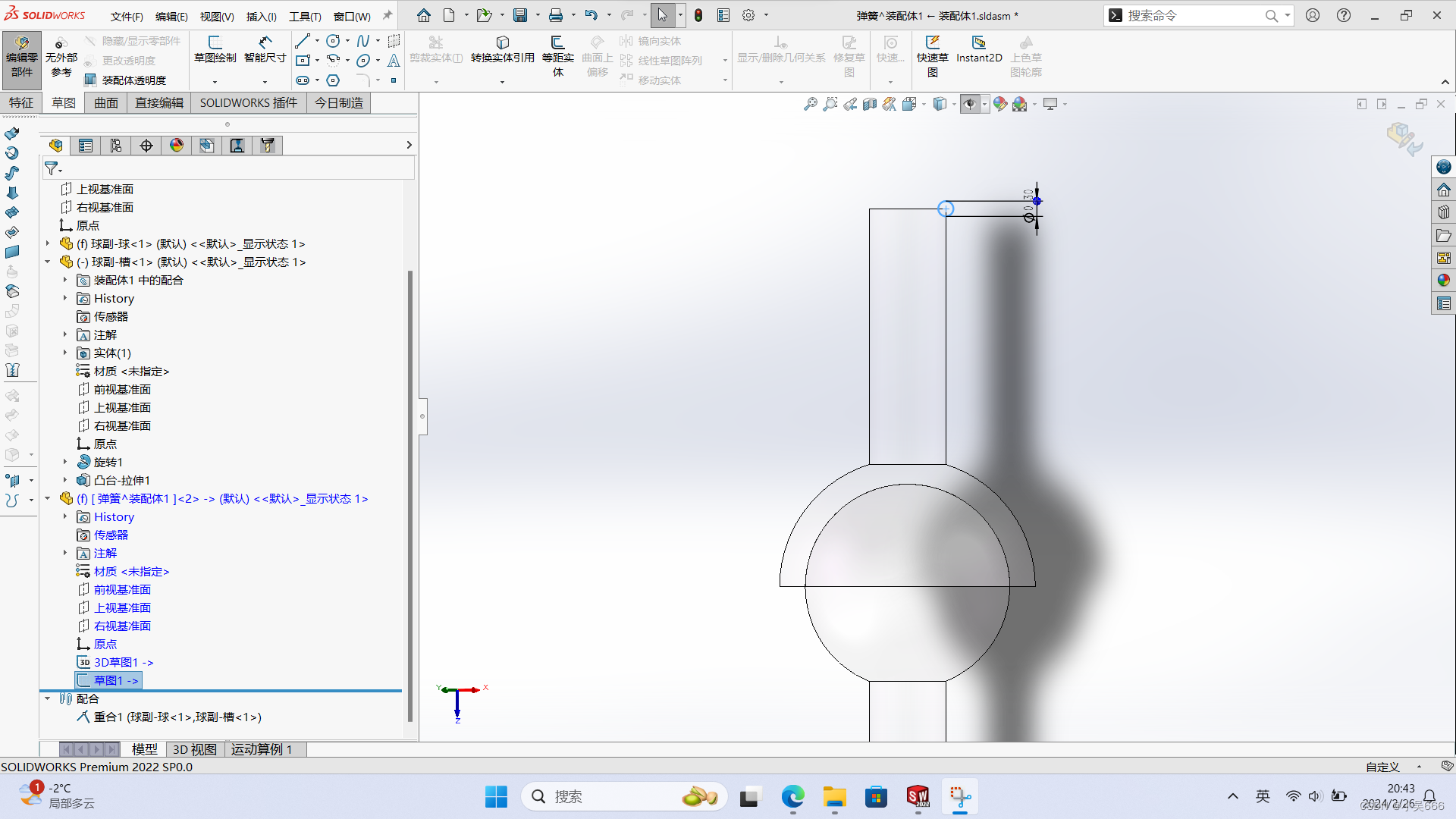

4.在槽副的一个基础面创建草图1的圆。如图；

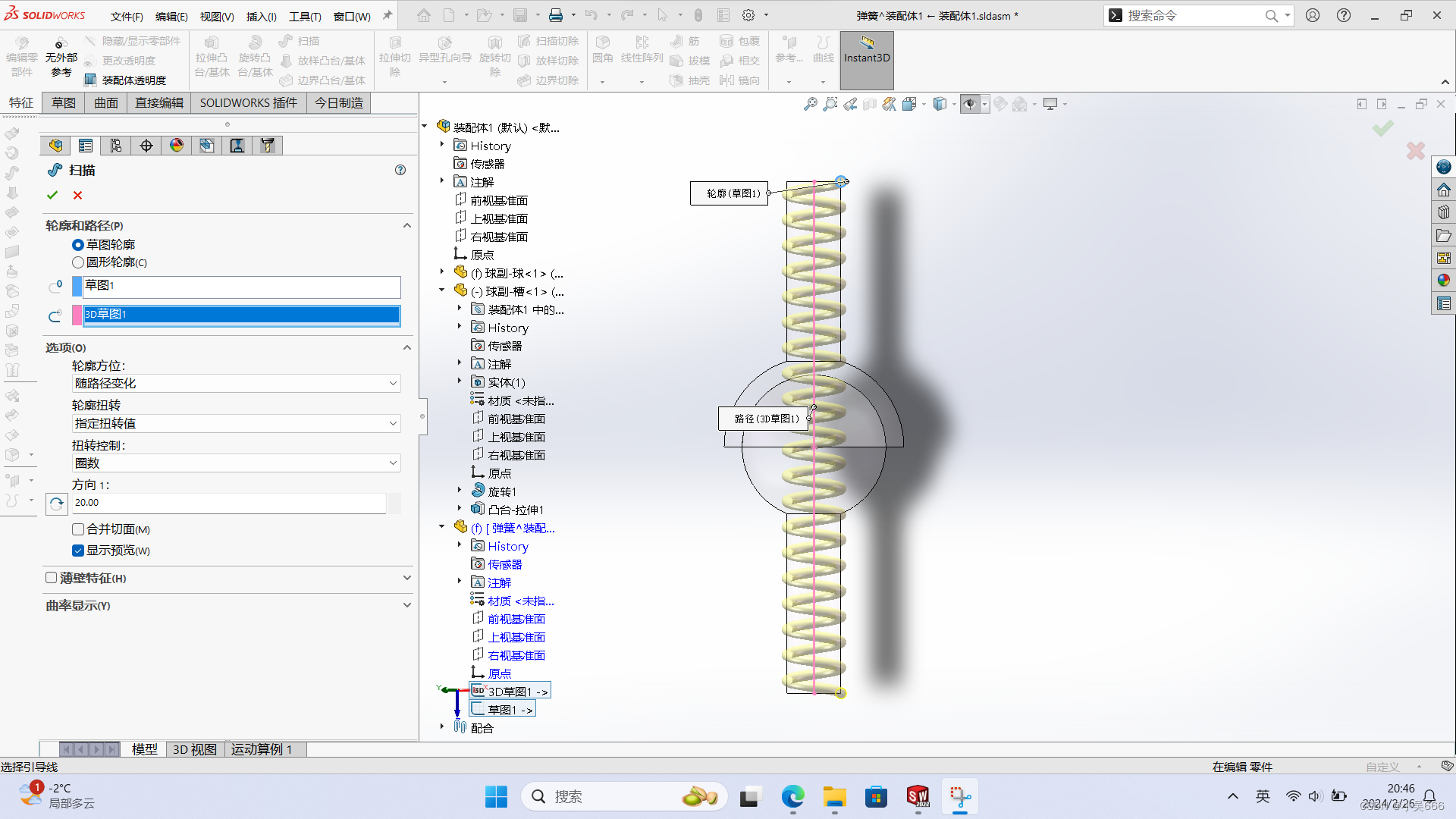

5.选择特征-扫描，选中轮廓和路径的草图，生成固定圈数的弹簧。如图；

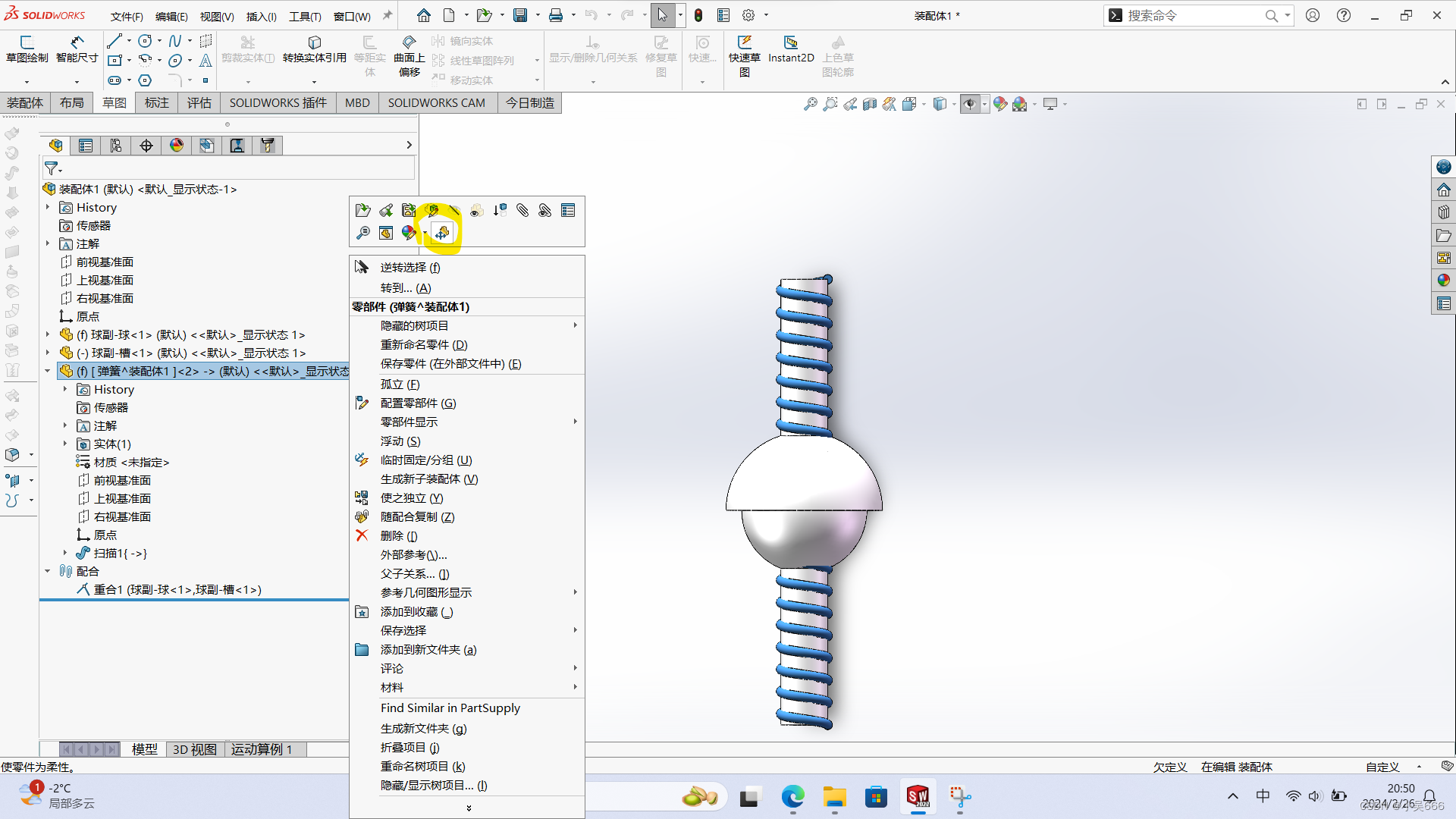

6.选择弹簧为柔性零件。如图；

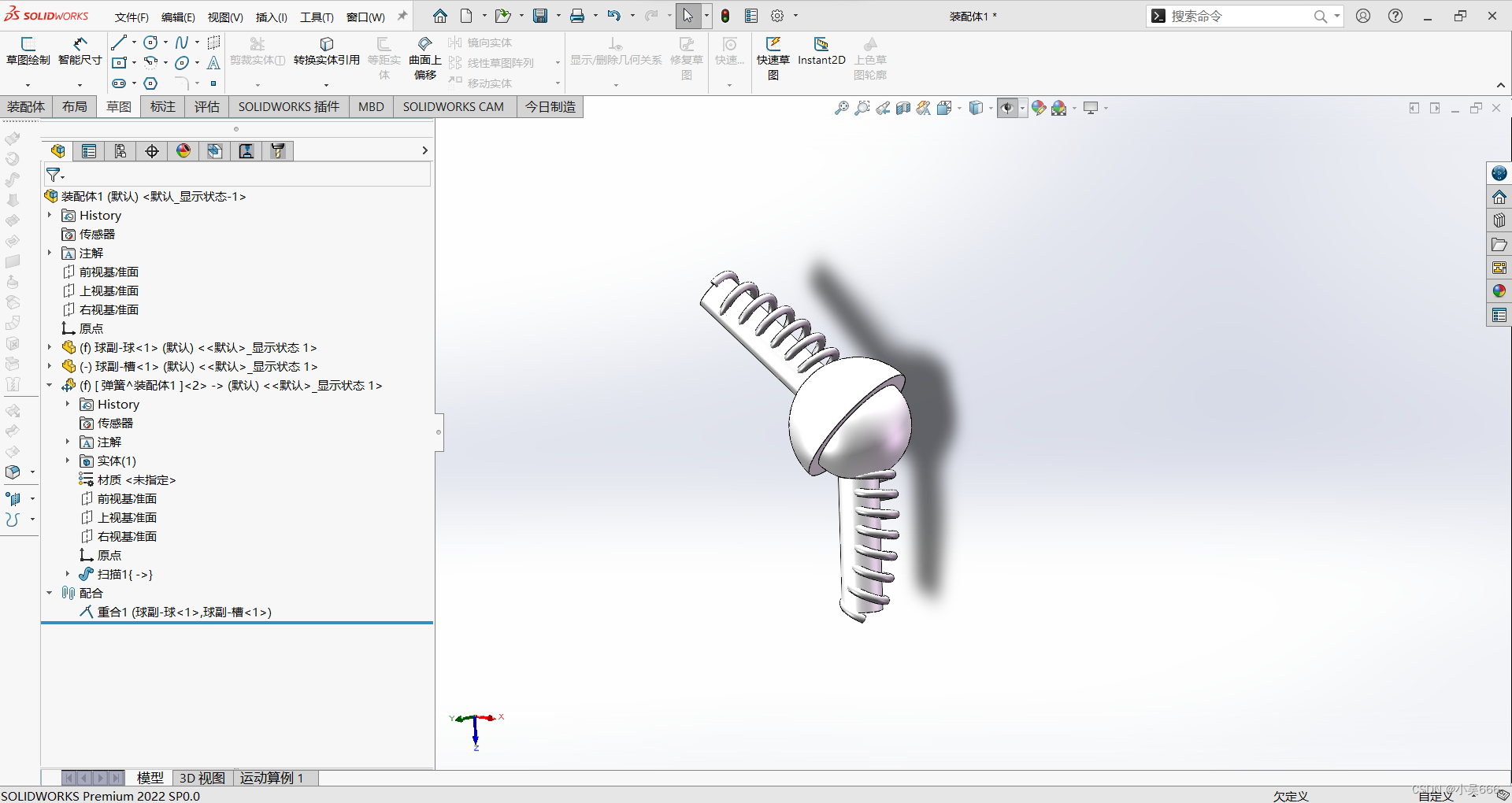

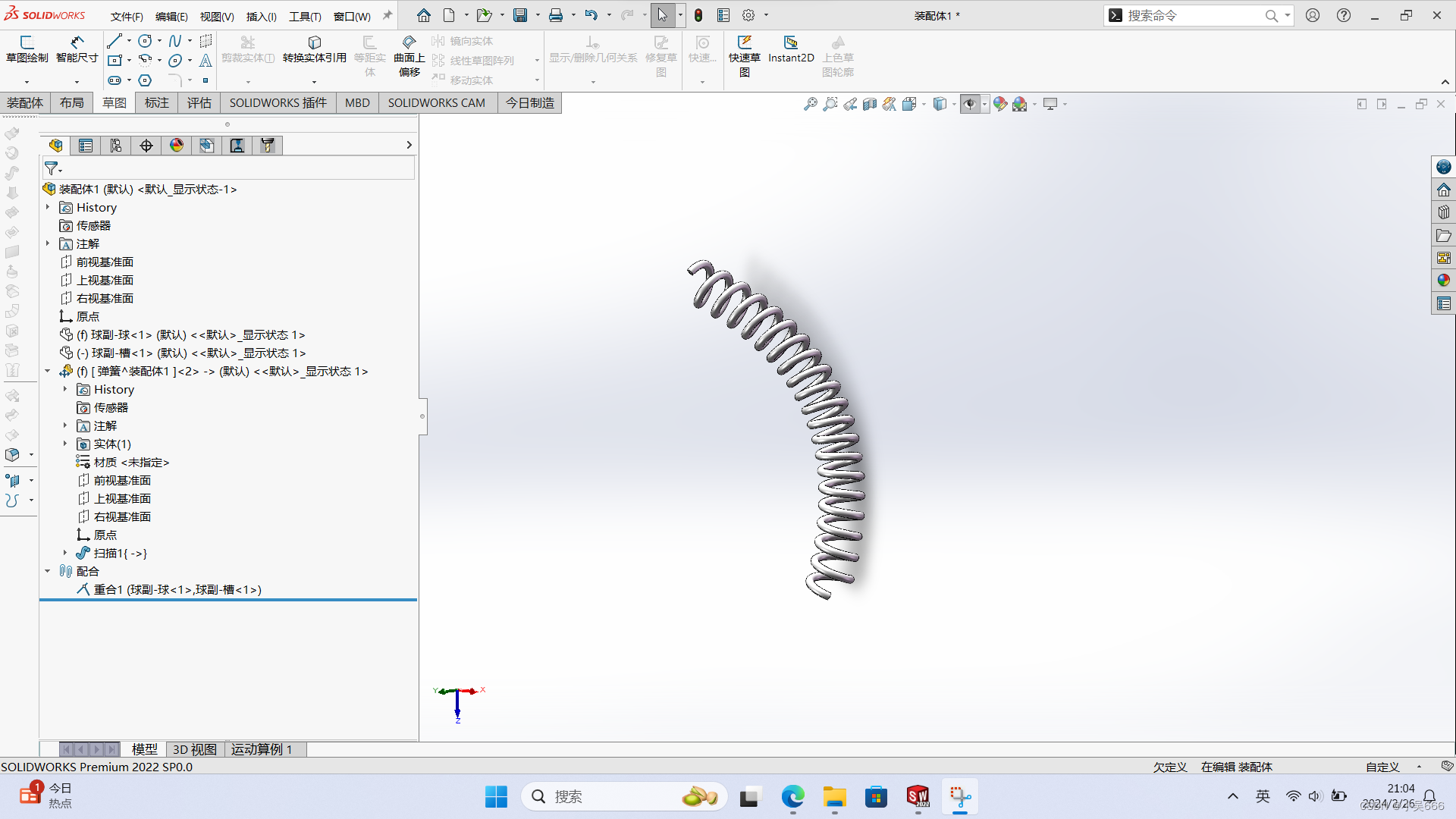

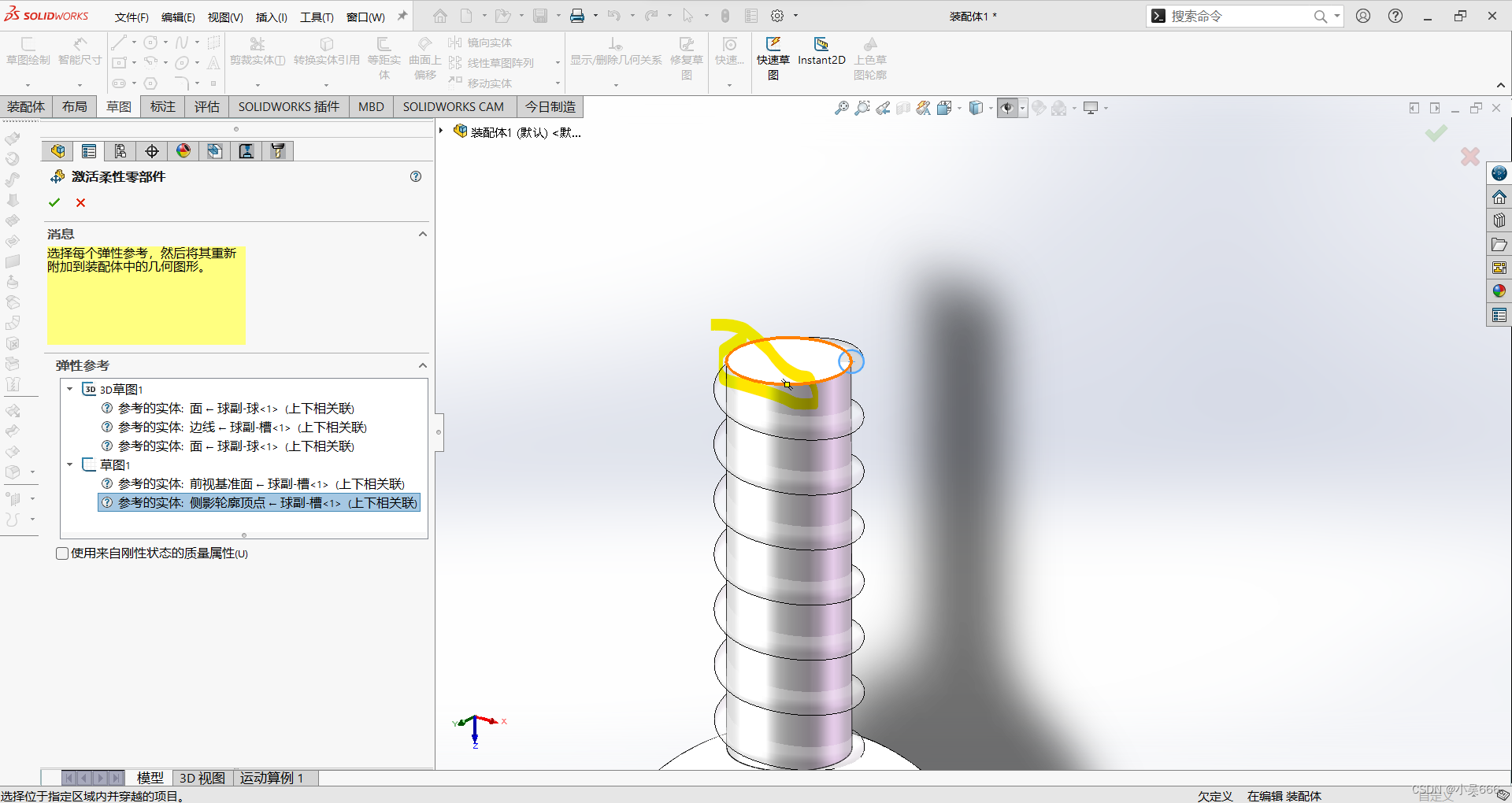

7.在弹性参考里选择草图1，再点击如图中的圆边线。完成激活。8.任意拖动球副，弹簧即可随之弯曲，再隐藏球副即可得到任意角度弯曲的柔性弹簧。
