RFID技术

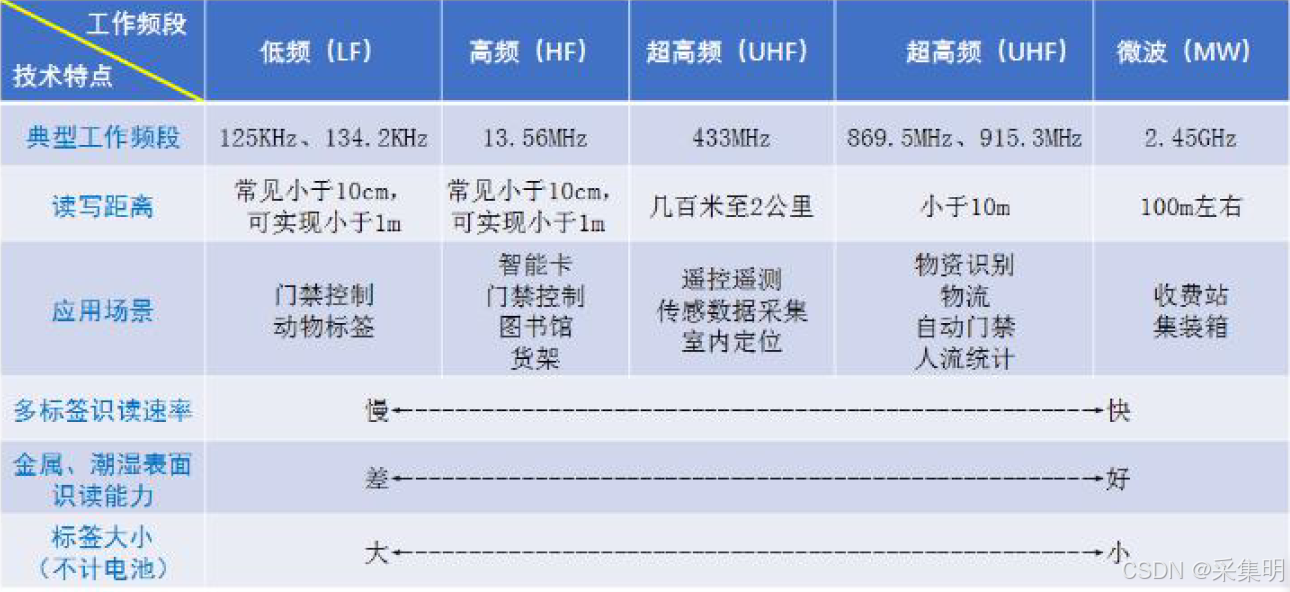

RFID介绍

射频识别：英文名称是(Radio FrequencyIdentification)，简称是“RFID”又称无线射频识别，RFID是物联网的其中一种终端技术。

RFID是一种通信技术，可通过无线电讯号耦合识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。

RFID识别原理

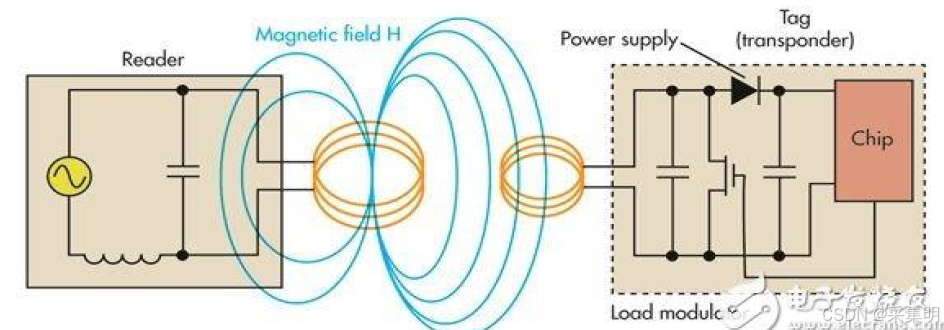

读写器向M1卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与读写器发射的频率相同，在电磁波的激励下，LC谐振电路产生共振，从而使电容内有了电荷，在这个电容的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内储存，当所积累的电荷达到2V时，此电容可做为电源为其它电路提供工作电压，将卡内数据发射出去或接取读写器的数据。

RFID协议

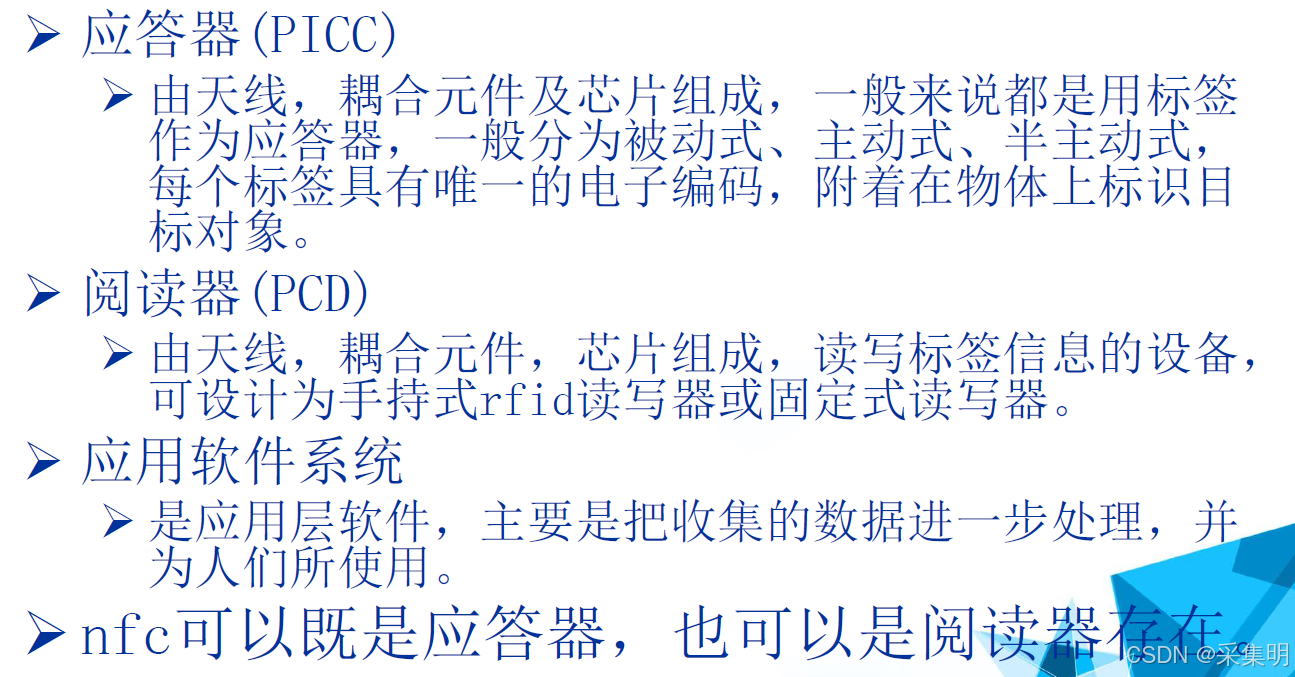

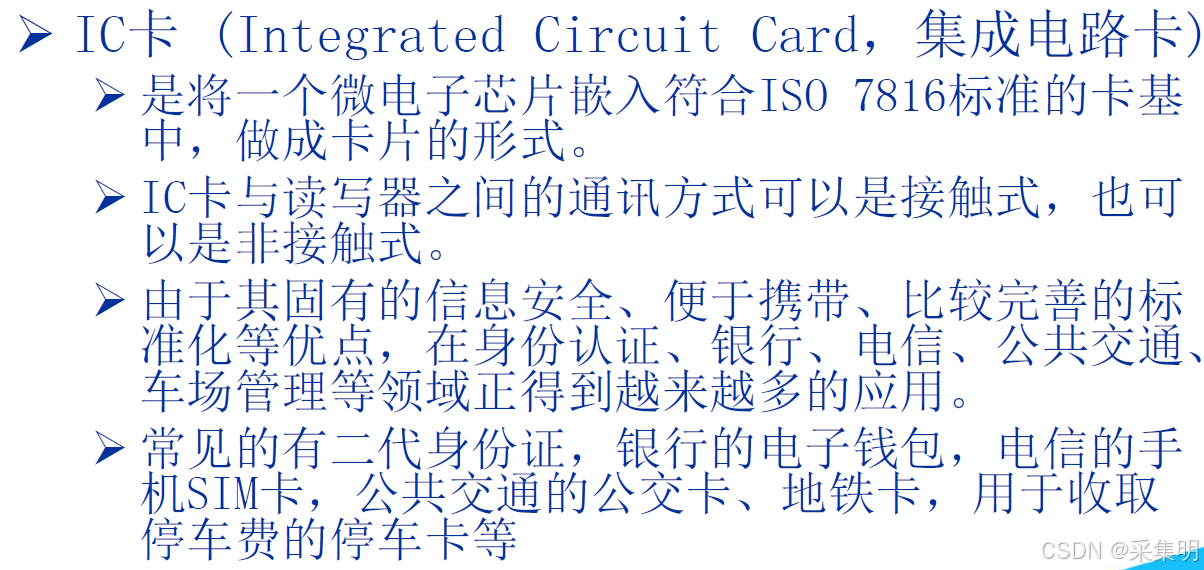

RFID应答器-PICC（卡片）

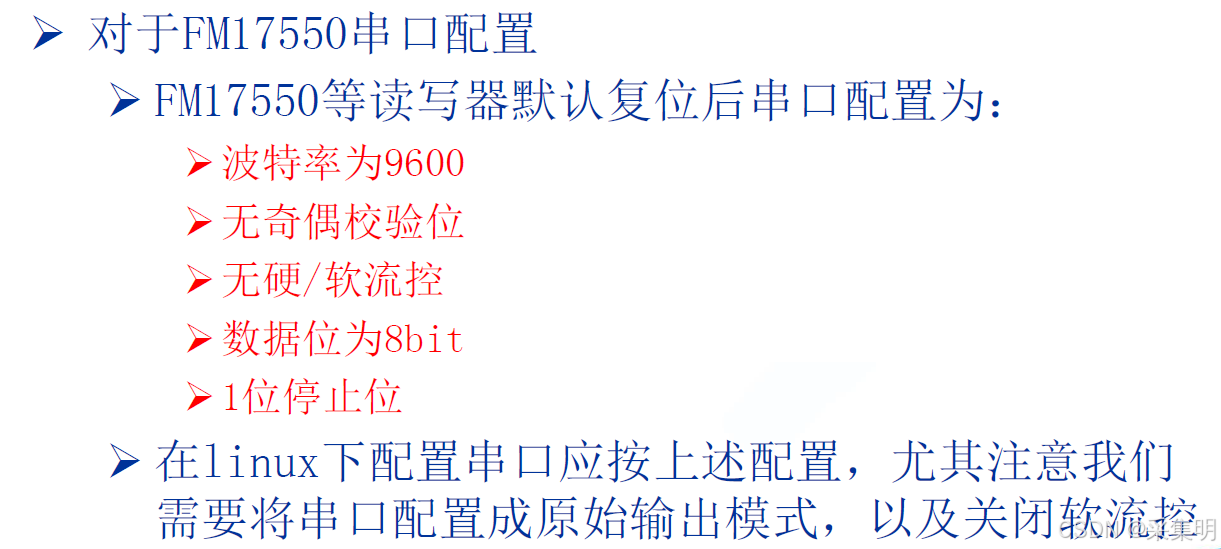

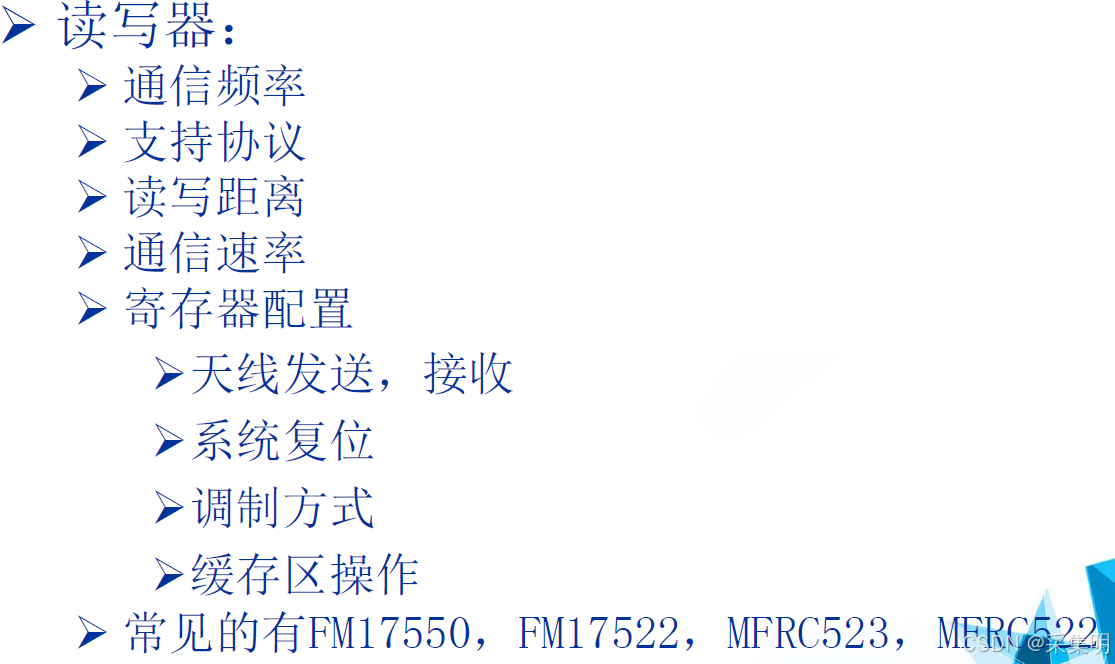

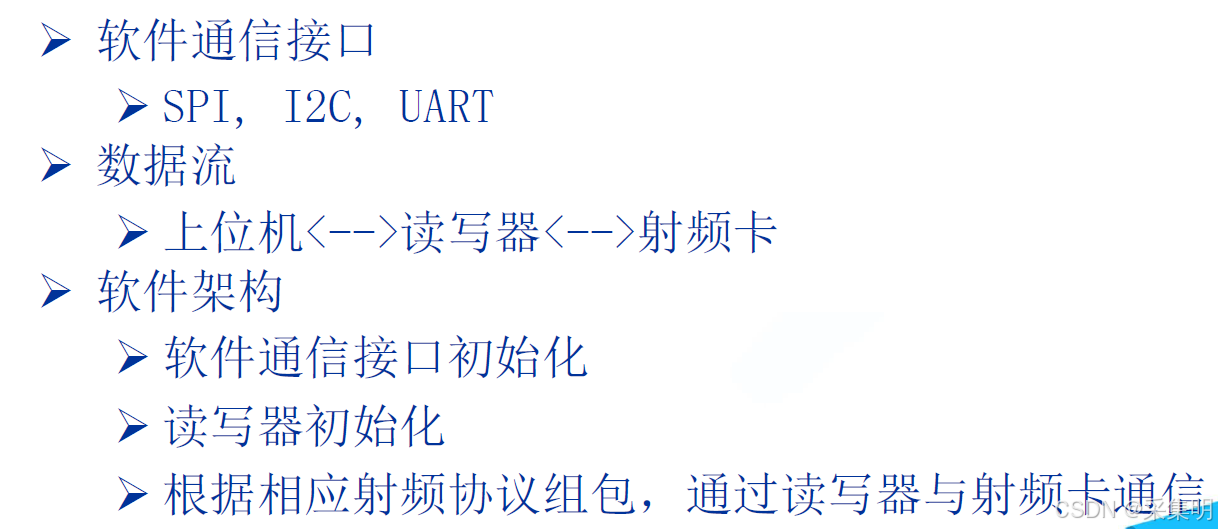

读写器（17550）

基于14443-A的操作帧格式

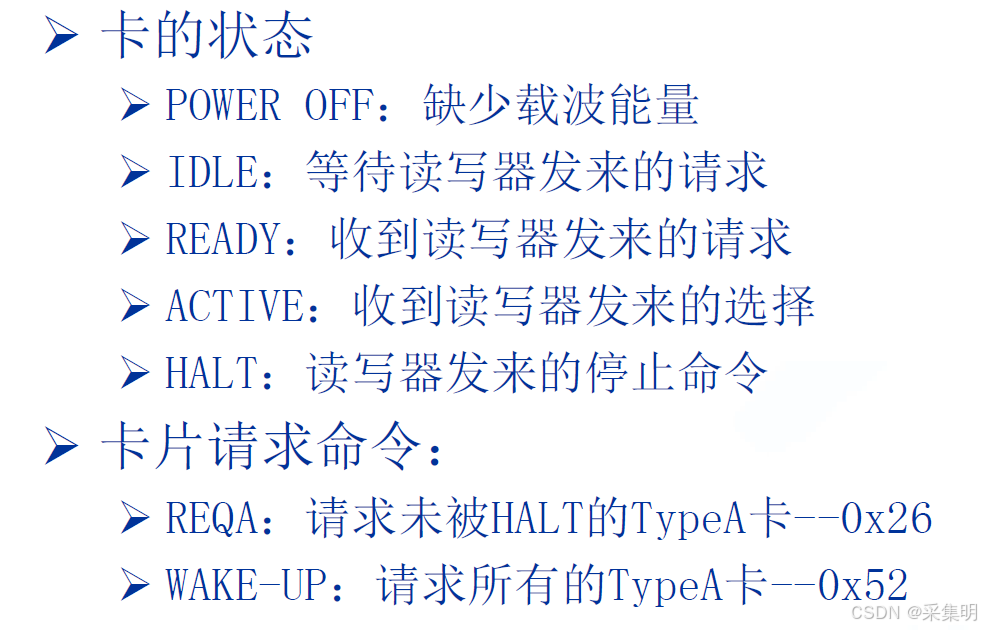

请求卡命令：0x26

唤醒所有的卡：0x52

防冲突：0x93,0x20得到卡ID

选择卡片：0x93,0x70,ID1,ID2,ID3,ID4,1Byte校验,2ByteCRC16

读卡片：0x30,addr,CRC16

写卡片：0xA0,addr,CRC16先发地址addr发送后，再发要写的数据16Byte,CRC16

RC522命令集

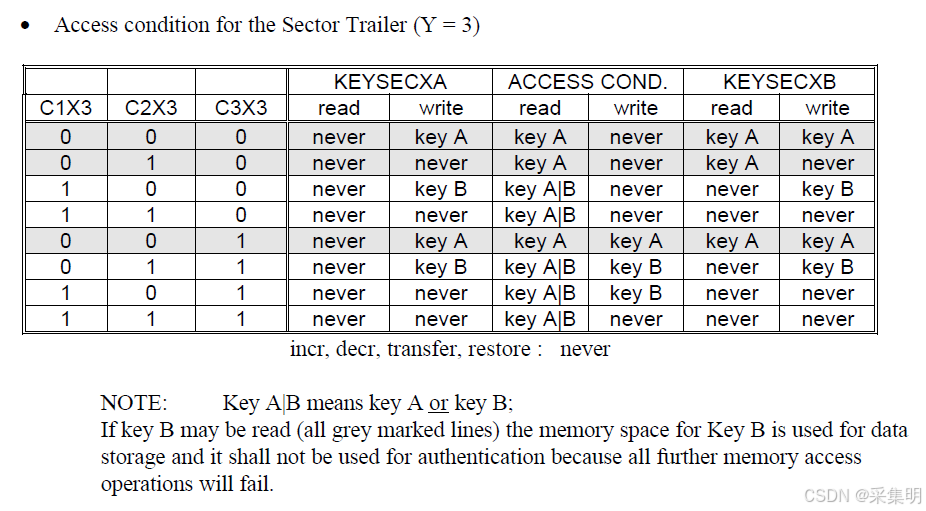

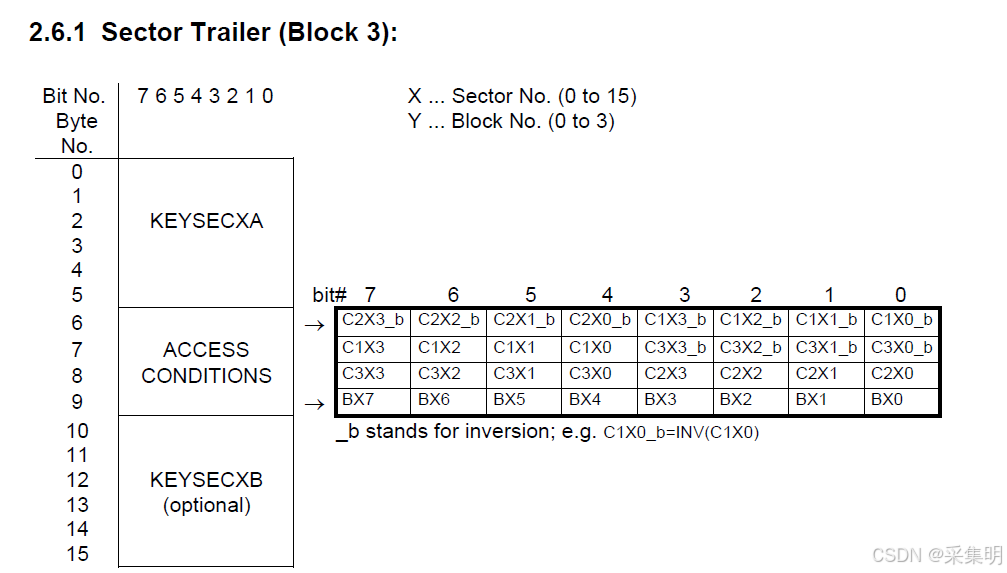

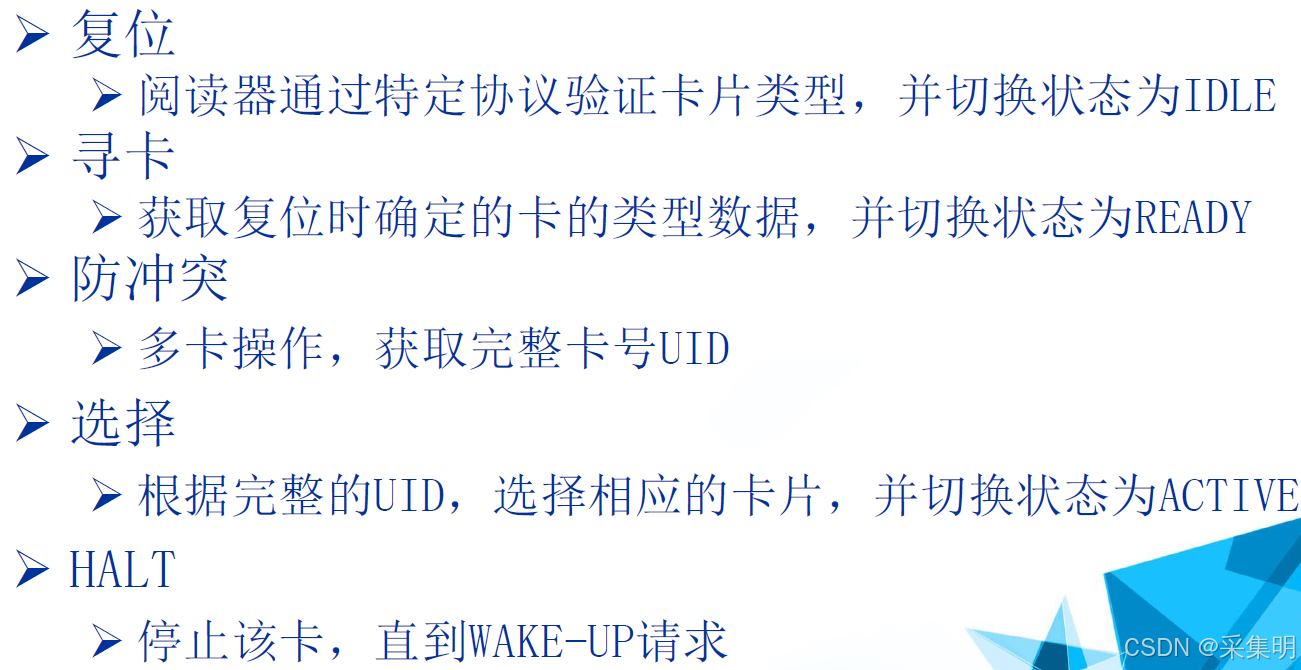

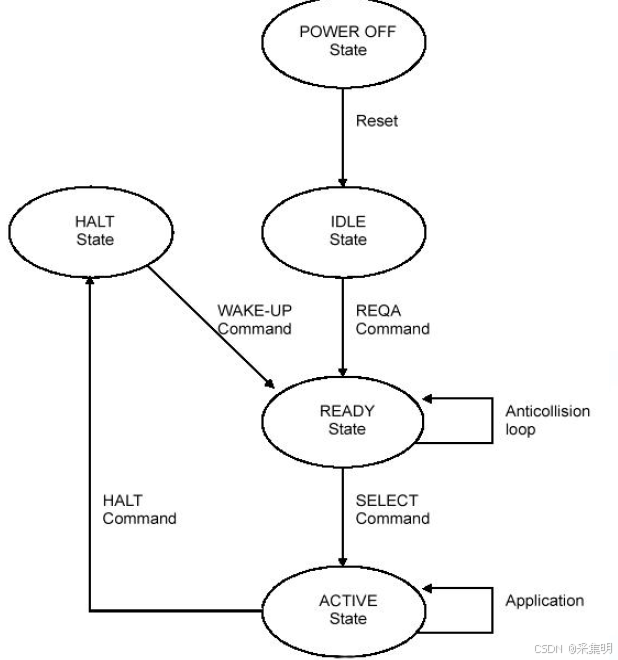

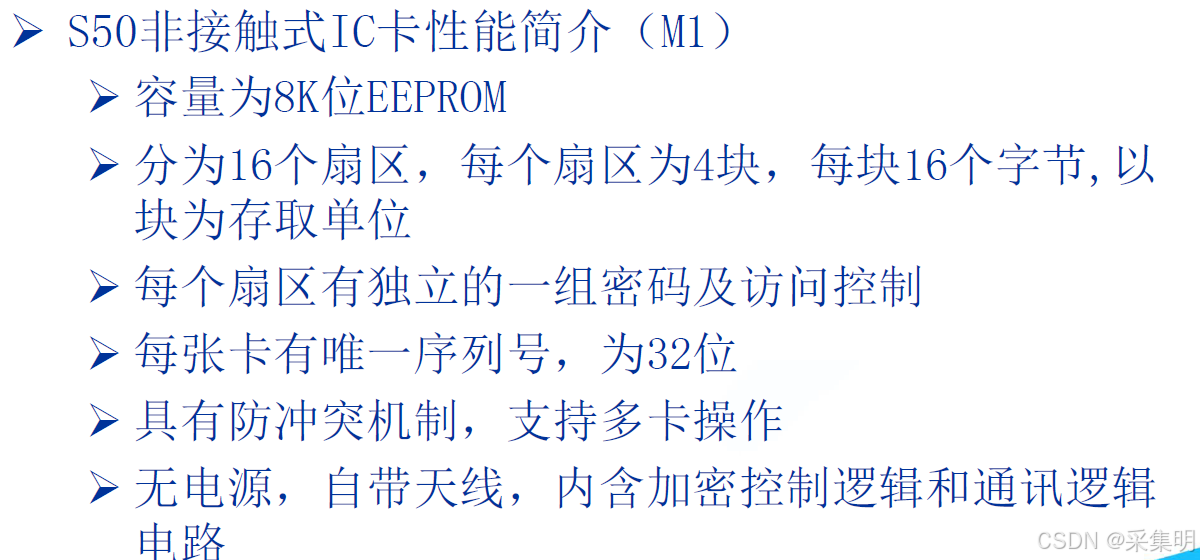

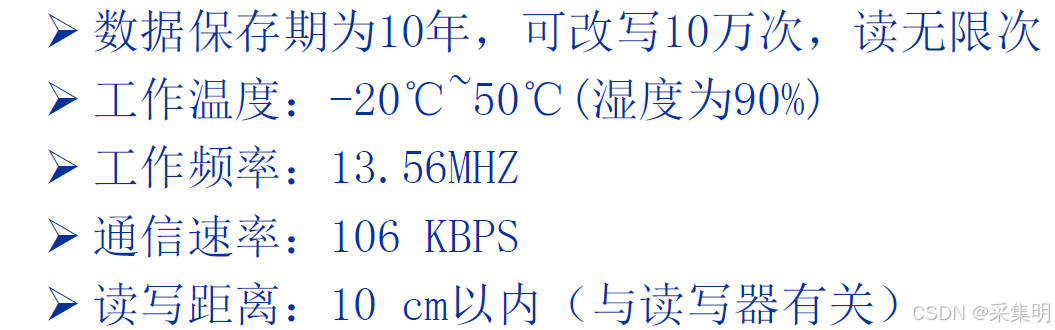

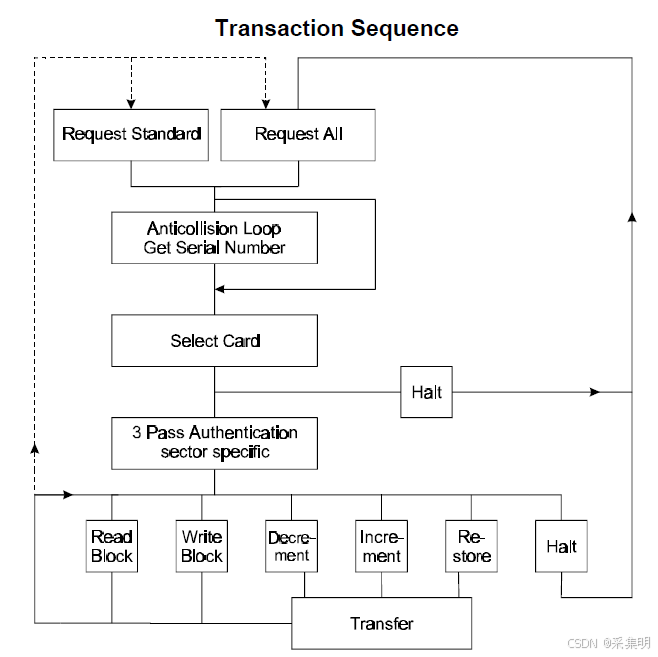

S50卡操作流程

首先要请求卡片（第一种请求使普通请求，第二种是唤醒所有休眠的卡片）

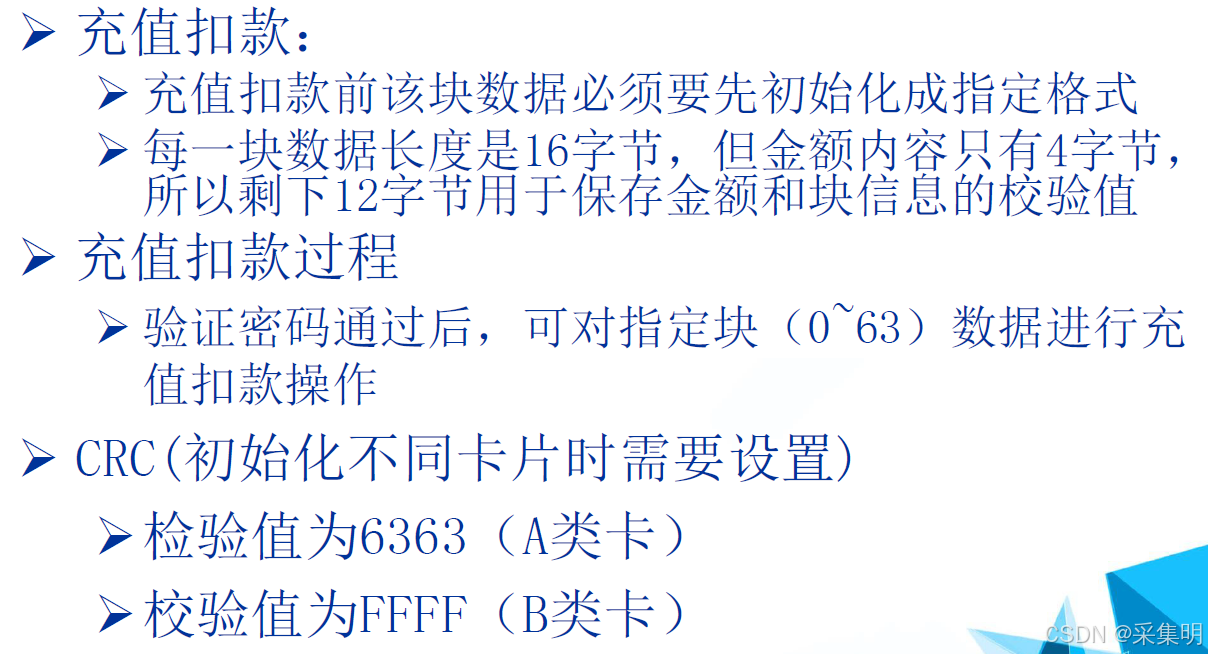

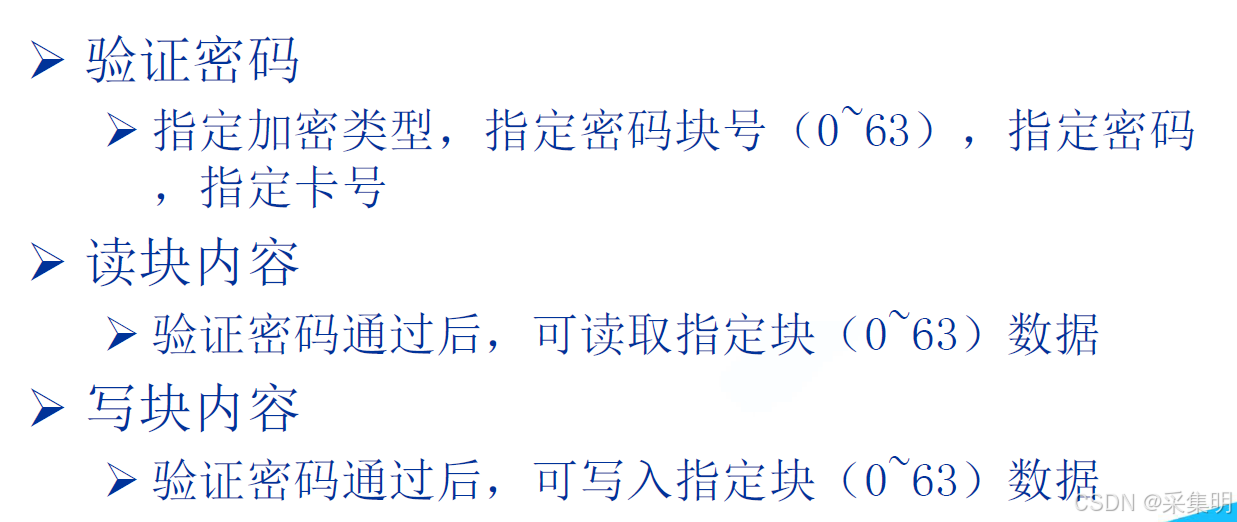

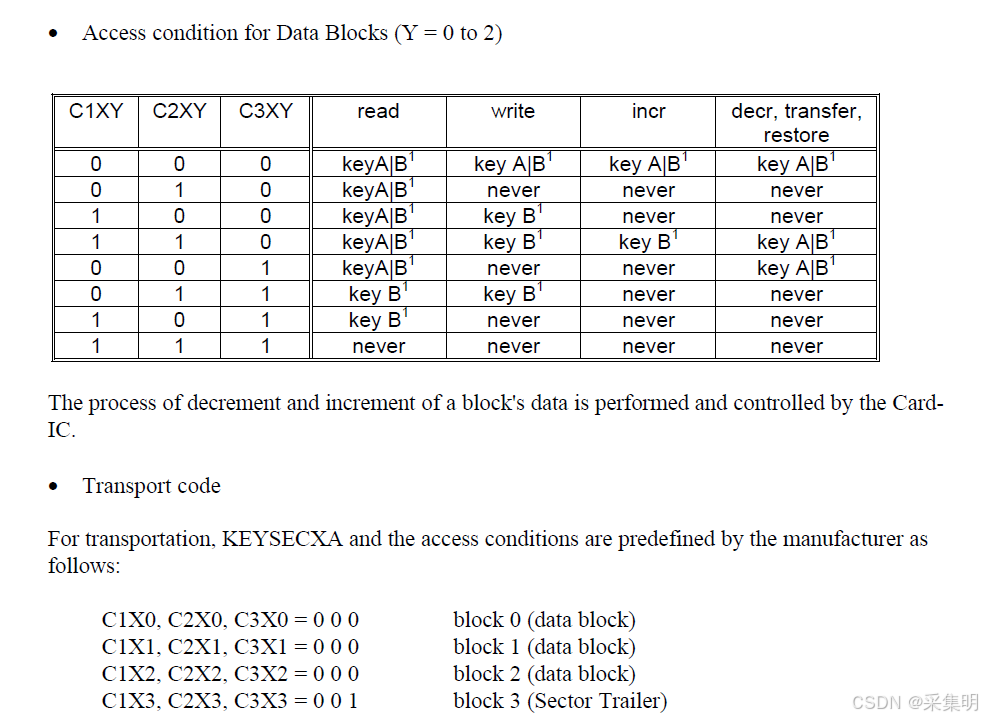

接下来是防冲突，拿到卡片ID，然后选择其中一张卡，接下来就是认证，如果认证成功就可以对卡片存储区进行读写充值和扣款操作。

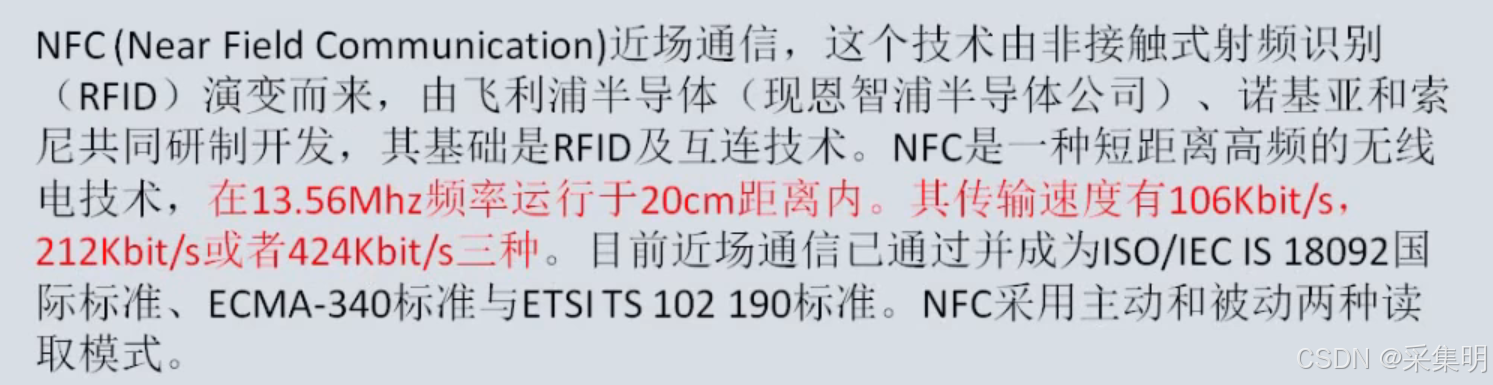

NFC技术

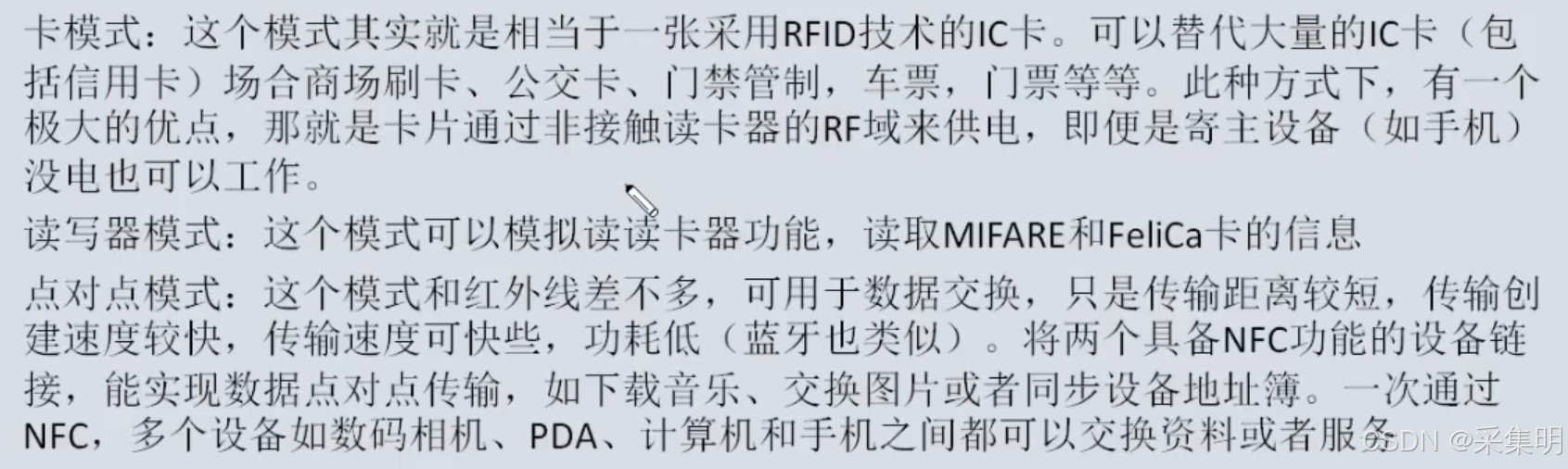

NFC工作模式

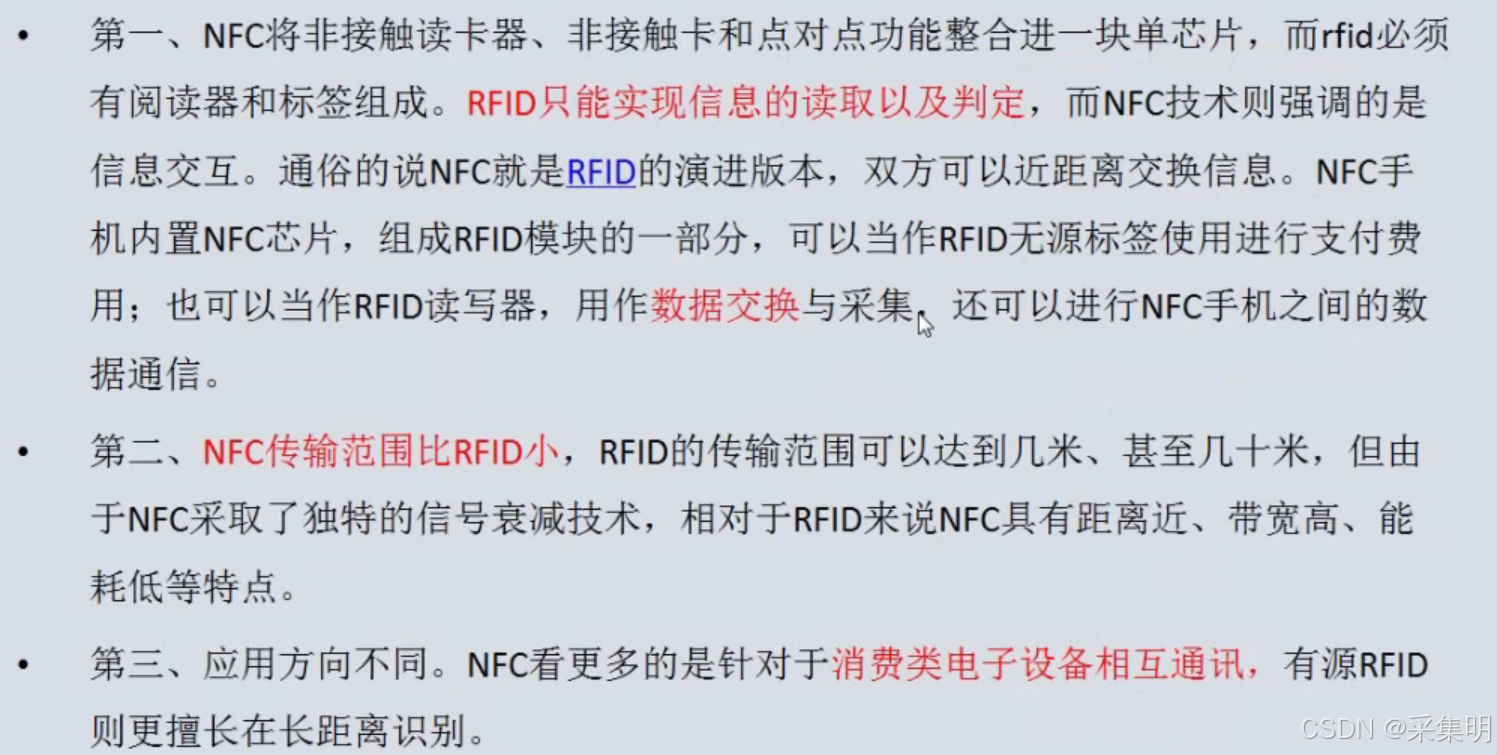

NFC与RFID区别

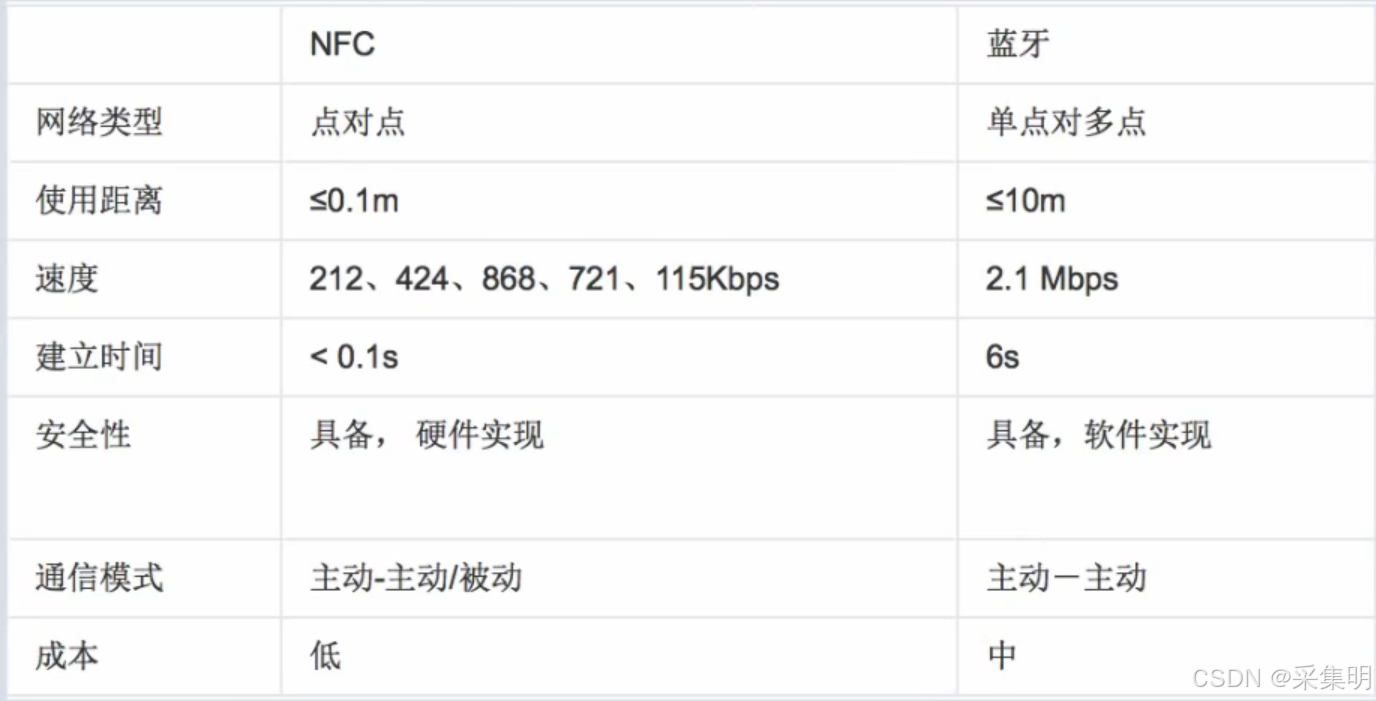

NFC与蓝牙区别

PN532
