受导师影响，尚未入门的菜鸟记录一下自己的学习过程。

ACSL简介

"ANSI/ISO C 规范语言"（the ANSI/ISO C Specification Language，简称 ACSL）是一种用于C程序的行为规范语言。作为一种形式化语言，ACSL使得函数契约的精确规范成为可能，这不仅使得规范对人类可读，而且可以被分析工具所操作。

ACSL的一个更强大的功能是给整个函数订立函数合约。例如，可以定义一个函数来计算数组中的最大值，并赋予它相应的函数合约（函数合约是软件工程中用于描述函数行为的一种形式化方法。它定义了函数的预期行为和约束，包括函数的输入、输出以及在函数执行前后的状态）。ACSL与自动化验证工具（如Frama-C）兼容，这些工具能够解析带有ACSL注释的C代码，并使用静态分析方法自动验证代码是否严格遵守了规范的约束，例如：每个功能模块/函数可以对应一组规范，即函数合约，只要可以证明某模块满足其合约，它的调用者就可以直接信赖合约中约定的性质，进而（结合其它子功能模块）实现更复杂的功能，而无需了解各个子模块的具体实现。

Frama-c简介

Frama-C 是一个专为 C 语言设计的高级静态分析工具，它集成了多种先进的分析技术，旨在确保代码的安全性和正确性；Frama-C 使用 ANSI/ISO C 规范语言（ACSL）来提供规范，包括函数合约，即函数的前置条件和后置条件。同时，Frama-c有着多种插件，核心包括Eva 插件，WP插件，E-ACSL插件等。

Frama-c的安装和使用见官网教程，包含ACSL。

Documentation - Frama-Chttps://www.frama-c.com/html/documentation.html

Frama-c基本指令

1、查看版本，笔者安装的是27.1的命令行frama，安装过程中29装完有问题用不了（应该是没装好），26由于why3版本装不上，最后将why3版本降到1.6，通过源码安装才装上27...(注：frama-c开发者在github中写到，26适应的why3版本是>=1.5, <1.6，但是我1.5也装不上26...）。

abc@LAPTOP-I4IH9NJF:/mnt/f/LLM4SE/LLM-Toolset/LLM4Veri$ frama-c --version
27.1 (Cobalt)

2、查看已安装的插件

abc@LAPTOP-I4IH9NJF:/mnt/f/LLM4SE/LLM-Toolset/LLM4Veri$ frama-c -plugins
Aorai               verification of behavioral properties (experimental)
                    (-aorai-h)
Callgraph           automatically compute the callgraph of the program. Using
                    Eva might improve the precision of this plug-in (-cg-h)
Dive                An interactive imprecision graph generator for Eva.
                    (-dive-h)
Dominators          Compute postdominators of statements (-dominators-h)
E-ACSL              Executable ANSI/ISO C Specification Language --- runtime
                    assertion checker generator (-e-acsl-h)
Eva                 automatically computes variation domains for the
                    variables of the program (-eva-h)
From analysis       functional dependencies (-from-h)
Impact              impact analysis (-impact-h)
Inout               operational, imperative and all kinds of inputs/outputs
                    (-inout-h)
Instantiate         Overrides standard library functions (-instantiate-h)
Loop                Find maximum number of iterations in loops (-loop-h)
Markdown report     generates a report in markdown format (-mdr-h)
Metrics             syntactic metrics (-metrics-h)
Nonterm             Warns when definitively non-terminating functions/loops
                    are detected (e.g. reachable functions with unreachable
                    returns). (-nonterm-h)
Obfuscator          obfuscator for confidential code (-obfuscator-h)
Occurrence          automatically computes where variables are used
                    (-occurrence-h)
Pdg                 Program Dependence Graph (-pdg-h)
Postdominators      computing postdominators of statements
                    (-postdominators-h)
Reduction           Generate ACSL annotations from Eva information (-reduc-h)
Report              Properties Status Report (-report-h)
Rtegen              generates annotations for runtime error checking (-rte-h)
Scope               data dependencies higher level functions (-scope-h)
Security-slicing    security slicing (experimental, undocumented)
                    (-security-slicing-h)
Semantic constant folding  propagates constants semantically (-scf-h)
Server              Frama-C Request Server (experimental) (-server-h)
Server TypeScript API  Generate TypeScript API for Server (-server-tsc-h)
Slicing             code slicer (-slicing-h)
Sparecode           code cleaner (-sparecode-h)
Studia              Tools for Eva case studies (-studia-h)
Users               function callees (-users-h)
Variadic            Variadic functions translation (-variadic-h)
WP                  Proof by Weakest Precondition Calculus (-wp-h)

3、其他

-frama-c：这是 Frama-C 的主要可执行文件，用于执行大多数 Frama-C 分析，从解析源代码到运行复杂的分析。

-help 或 -h 或 --help：提供 Frama-C 命令行的简短总结，包括版本信息和主要帮助入口。

-kernel-help 或 -kernel-h：打印 Frama-C 核心（即非插件特定）的其他选项。

-<plug-in shortname>-help 或 -<plug-in shortname>-h：显示已安装插件的选项。

-explain：用于获取 Frama-C 核心或任何已安装插件的某些特定选项的信息。

-frama-c-config：辅助批处理版本，用于快速检索配置信息（例如安装路径）。

-frama-c-script：包含与源代码准备、结果可视化和分析自动化相关的几个实用工具。

-cpp-extra-args：用于向默认预处理命令添加参数，通常通过定义（-D 开关）和头文件目录（-I 开关）来包含。

-machdep <machine architecture name>：定义目标平台，例如 x86_64。

-ulevel <n>：将所有循环展开 n 次，这是一个纯语法操作。

-eva：运行 Eva 插件，这是一个基于抽象解释的分析器，用于验证是否存在运行时错误。

-wp：运行 weakest precondition（WP）插件，这是一个基于最弱前置条件计算的程序证明框架。

-save <file>：保存 Frama-C 会话到指定文件，以便将来加载和恢复分析状态。

-load <file>：加载之前保存的 Frama-C 会话文件，恢复分析状态。

-gui：启动 Frama-C 的图形用户界面版本，允许交互式地选择文件、指定选项、启动分析以及浏览代码和观察分析结果。

ACSL示例+frama-c验证

ACSL的验证逻辑与Hoare三元组相同，如果从前置条件出发，程序经过函数体后的状态满足后置条件，也就是{Preconditon}c{Postconditon}成立，称之为满足函数合约，进而我们认为该函数是满足要求的，是合格的代码段。程序验证（3）- 霍尔逻辑 - 知乎 (zhihu.com)https://zhuanlan.zhihu.com/p/305203034（这里有关于Hoare逻辑的相关介绍）

ACSL 可以描述我们期望程序表现出的行为，即程序的规范。它以特殊注释的形式穿插在代码中（由 @ 符号引导）。最简单的 ACSL 规范可以只是一条插在代码中的断言（assertion），用来对程序执行到此处时的状态进行约束。例如：

……

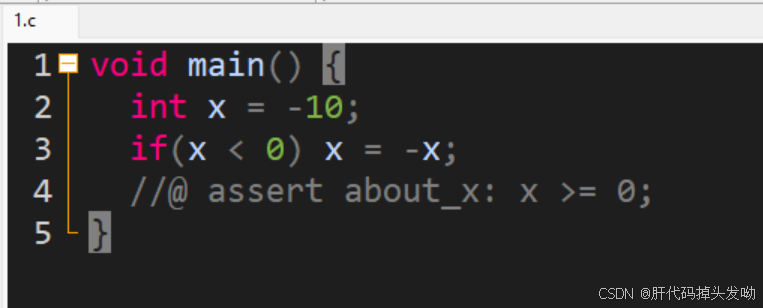

line1 : int x = -10;
line2 : if(x < 0)
line3 :    x = -x;
line4 : //@ assert about_x: x >= 0;
……

这是一个简单的绝对值的判断，该条断言要确保当代码执行到line4时，x的值非负，显然，这个代码段可以满足该条断言，将这个代码文件放入frama-c中，可自动证明该断言成立，从而认为断言之前的代码是合格的。

abc@LAPTOP-I4IH9NJF:/mnt/f/LLM4SE/LLM-Toolset/LLM4Veri/test/hh$ frama-c-gui 1.c

前文已经介绍过，-gui进入图形化界面。

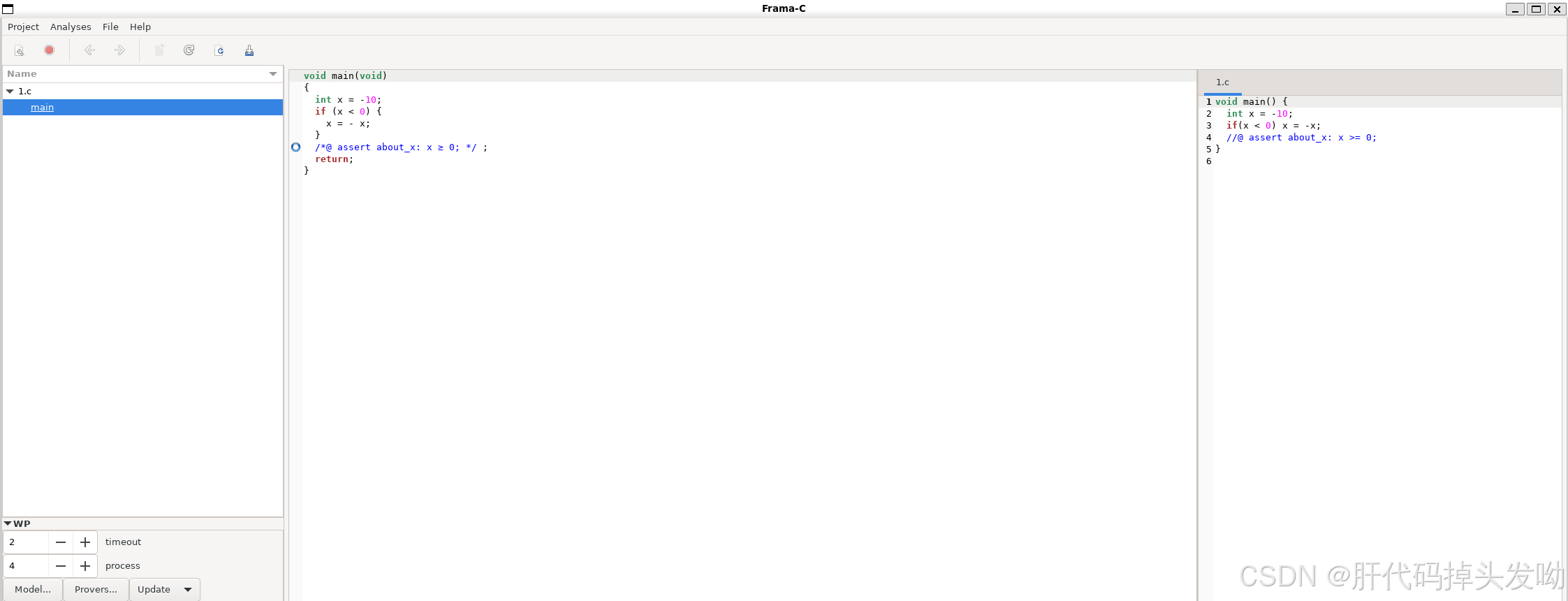

可以看到，右侧框内是我们的源代码，左侧框内已经将我们的ACSL转换成frama-c可验证的格式，此处待验证的性质x >= 0左侧有一个蓝色圆圈，选中assert，右键，有个prove annotation by WP，执行后发现圆圈变绿，即性质成立。若为橙色，代表证明失败（无法证明或超时），一半绿一半橙，代表对该目标的证明成功，但还要证明依赖的目标。

以上是一个非常简单直接的示例，接下来我们将这个绝对值方法以函数的形式写出，引出函数合约及preconditon和postcondition概念。

#include <limits.h>
/*@ requires val > INT_MIN;
    ensures positive_value: \result >= 0;
    ensures function_result:
        (val >= 0 ==> \result ==  val) &&
        (val <  0 ==> \result == -val);
*/
int abs(int val) {
    return val < 0 ? -val : val;
}

#include <limits.h> 是 C 语言（以及 C++ 语言）中一个标准的头文件，它定义了各种基本数据类型的最小和最大值，以及一些其他的限制。这个头文件是 C 标准库的一部分，包含了 <limits.h> 中定义的宏，这些宏提供了关于数据类型范围的信息。

对于一个函数来说，他的函数合约需要在函数声明上方的ACSL规范给出，包括requires代表的前置条件precondition和ensures代表的后置条件postcondition。前置条件是指在函数执行前整个程序应提供的状态，后置条件是执行完函数后，程序应该满足的状态。

对于这个abs函数来说，他的前置条件val > INT_MIN是因为int数据仅有32位，以补码形式表出，而补码的范围是左闭右开，即负数可以取到端点值；正数比负数的个数要少一，即取不到端点值，其取值范围是从 −2^31 到 2^31−1。INT_MIN表示的就是这个范围的最小值，即 −2^31。在补码表示法中，INT_MIN的二进制表示是所有位都是1，即 1111111111...。当对INT_MIN 取负时，实际上是在计算它的二进制补码。但是，由于int类型只能表示到 2^31-1，所以 2^31 实际上超出了 int 类型能表示的范围，这会导致整数溢出。在大多数系统中，这会导致结果回绕到 int 类型的最小值，即-2^31，因为 2^31是 unsigned int 类型的最大值加1，在32位补码表示中正好是INT_MIN 的值。因此，在32位系统中，-INT_MIN实际上等于 INT_MIN，即-INT_MIN=INT_MIN。

他的两条后置条件分别规定，(1)返回值（ASCL规定用\result替代）要大于等于0，(2)返回值要与输入的绝对值相同。

基于此，再次用frama来验证函数，以及缺少前置或后置会发生什么。

cpp文件如下：

#include <limits.h>
/*@ requires val > INT_MIN;
    ensures positive_value: \result >= 0;
    ensures function_result:
        (val >= 0 ==> \result ==  val) &&
        (val <  0 ==> \result == -val);
*/
int abs(int val) {
    return val < 0 ? -val : val;
}

void main() {
  int x = -10;
  x = abs(x);
  //@ assert about_x: x >= 0;
}

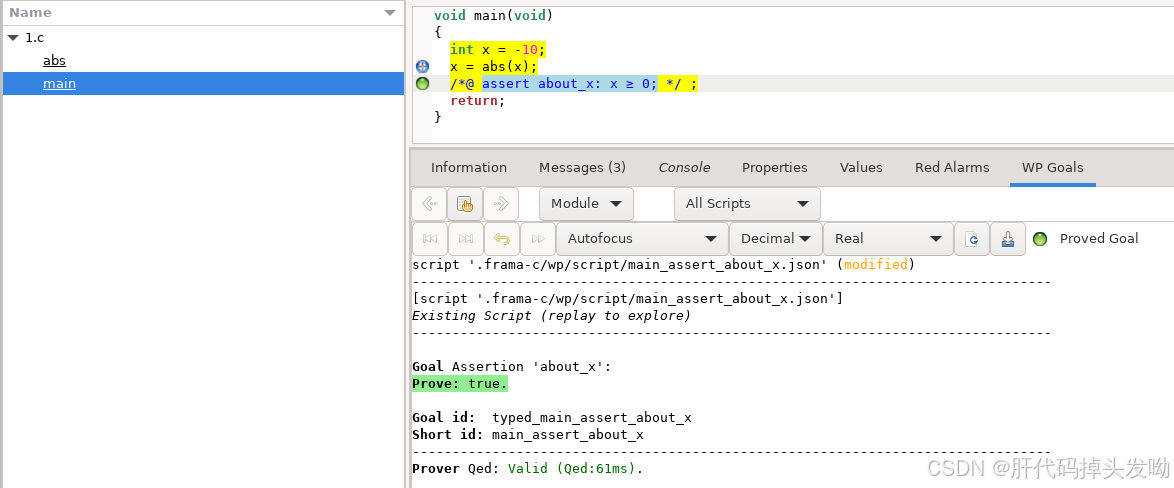

执行frama-c-gui 1.c后，可以发现在左侧的框内有abs和main两个函数，里面有写好的ACSL函数合约，直接prove assert发现成功。

当然，可以直接用frama-c-gui -wp 1.c命令，他可以对所有规范进行wp插件进行分析，wp下次再介绍...

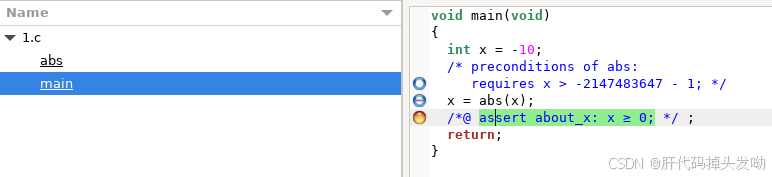

在将两条后置条件删除后，点击file下拉框内的reparse可直接加载修改后的代码，重新prove assert，发现验证失败，在console中查看具体信息。

【kernel] Failure: unregistered property assert about_x:x≥0;：这是失败的核心信息，表示有一个断言（assert）关于变量 x 的属性 x≥0 没有被注册或不被支持。这通常意味着 ACSL 规范中使用了 Frama-C 无法识别或不支持的属性。

如何区别是超时还是证否导致的证明失败，只报timeout可能就是时间不够，可增加时间再尝试，而报这个kernel的错误往往是证否（GPT说的哈，我也不确定这个说法对不对...）。

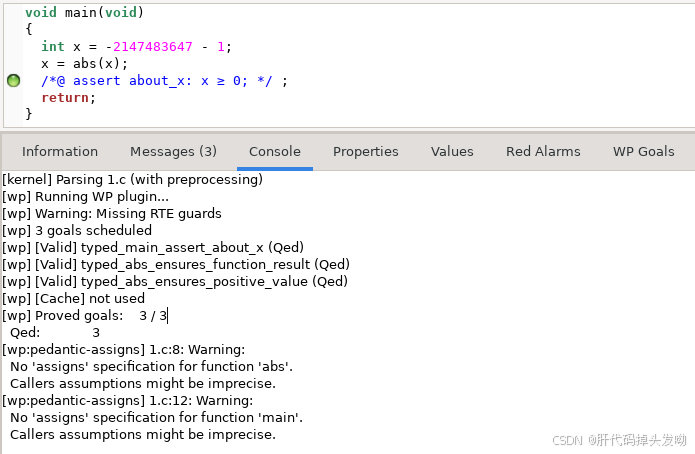

当删除前置条件，并将x的值改为INT_MIN，执行prove，发现全proved了...这个应该有点问题，我后面学到了再回来解决...（在第三次笔记里有详细说明，已解决哈）
