supervlan的基本配置

概念

Super VLAN又称为VLAN聚合(VLAN Aggregation)，其原理是一个Super VLAN包含多个Sub VLAN，每个Sub VLAN是一个广播域，不同Sub VLAN之间二层相互隔离。Super VLAN可以配置三层接口，Sub VLAN不能配置三层接口。 当Sub VLAN内的用户需要进行三层通信时，将使用Super VLAN三层接口的IP地址作为网关地址，这样多个Sub VLAN共用一个IP网段，从而节省了IP地址资源。

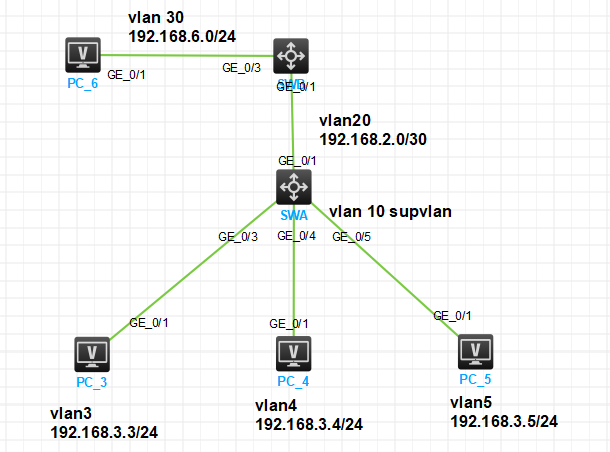

实验配置

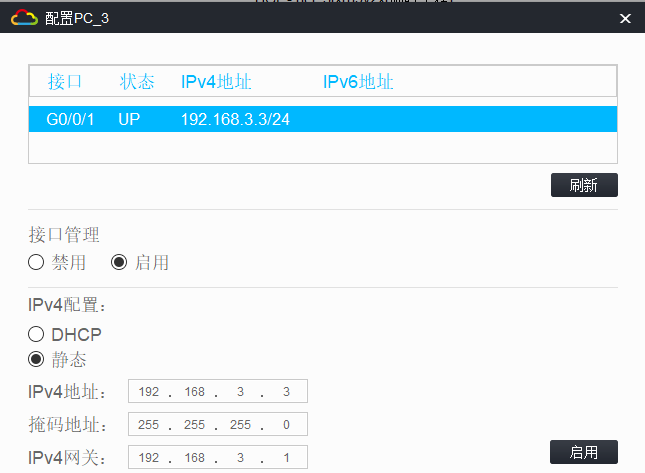

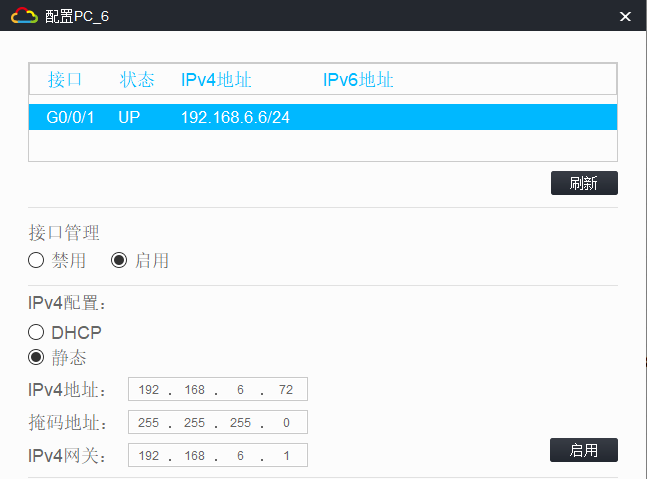

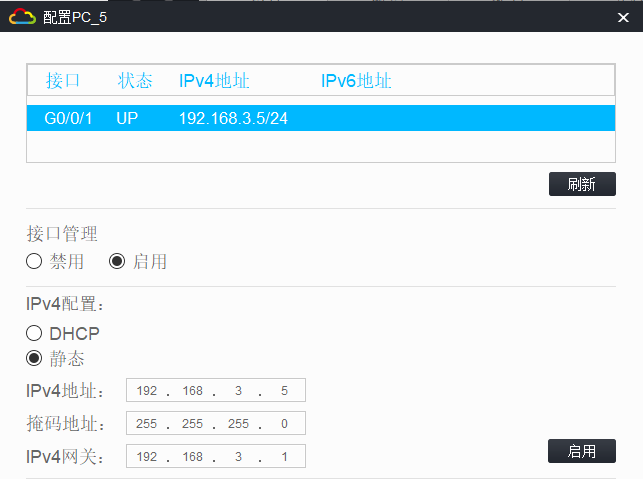

PC配置

设备配置信息

SWA：
[SWA]vlan 3 to 5 //创建vlan3 4 5
[SWA]vlan 20 //创建vlan20
[SWA-vlan20]vlan 10 //创建vlan10
[SWA-vlan10]supervlan //设置vlan10为超级vlan
[SWA-vlan10]subvlan 3 to 5 //vlan3,4,5为vlan10下的子vlan
[SWA]int g1/0/3 //进入接口g1/0/3
[SWA-GigabitEthernet1/0/3]port access vlan 3 //设置接口3是vlan3为access类型
[SWA-GigabitEthernet1/0/3]int g1/0/4 //进入接口g1/0/4
[SWA-GigabitEthernet1/0/4]port access vlan 4 //设置接口4是vlan4为access类型
[SWA-GigabitEthernet1/0/4]int g1/0/5 //进入接口g1/0/5
[SWA-GigabitEthernet1/0/5]port access vlan 5 //设置接口5是vlan5为access类型
[SWA-GigabitEthernet1/0/5]int vlan 10 //启用vlan10三层功能
[SWA-Vlan-interface10]ip add 192.168.3.1 24 //设置IP地址 为网关地址
[SWA-Vlan-interface10]local-proxy-arp enable //启用本地代理arp
[SWA-Vlan-interface10]int g1/0/1 //进入接口g1/0/1
[SWA-GigabitEthernet1/0/1]p l t //接口1为trunk
[SWA-GigabitEthernet1/0/1]p t p v all //允许所有vlan通过
[SWA-GigabitEthernet1/0/1]int vlan 20 //启用vlan20三层功能
[SWA-Vlan-interface20]ip add 192.168.2.1 30 //设置ip地址
[SWA]ip route-static 192.168.6.0 255.255.255.0 192.168.2.2 //配置静态路由使得与另一网段互通

SWB：
[SWB]vlan 20 //创建vlan20
[SWB-vlan20]vlan 30 //创建vlan30
[SWB]int g1/0/1 //进入接口1
[SWB-GigabitEthernet1/0/1]p l t //设置接口类型trunk
[SWB-GigabitEthernet1/0/1]p t p v a //允许所有vlan通过
[SWB-GigabitEthernet1/0/1]int g1/0/3 //进入接口3
[SWB-GigabitEthernet1/0/3]p a v 30 //设置接口3是vlan30为access类型
[SWB]int vlan 30 //启用vlan30的三层功能
[SWB-Vlan-interface30]ip add 192.168.6.1 24 //设置ip地址为网关地址
[SWB-Vlan-interface30]int vlan 20 //启用vlan20的三层功能
[SWB-Vlan-interface20]ip add 192.168.2.2 30 //设置ip地址
[SWB]ip route-static 192.168.3.0 255.255.255.0 192.168.2.1 //配置静态路由使得与另一网段互通

测试

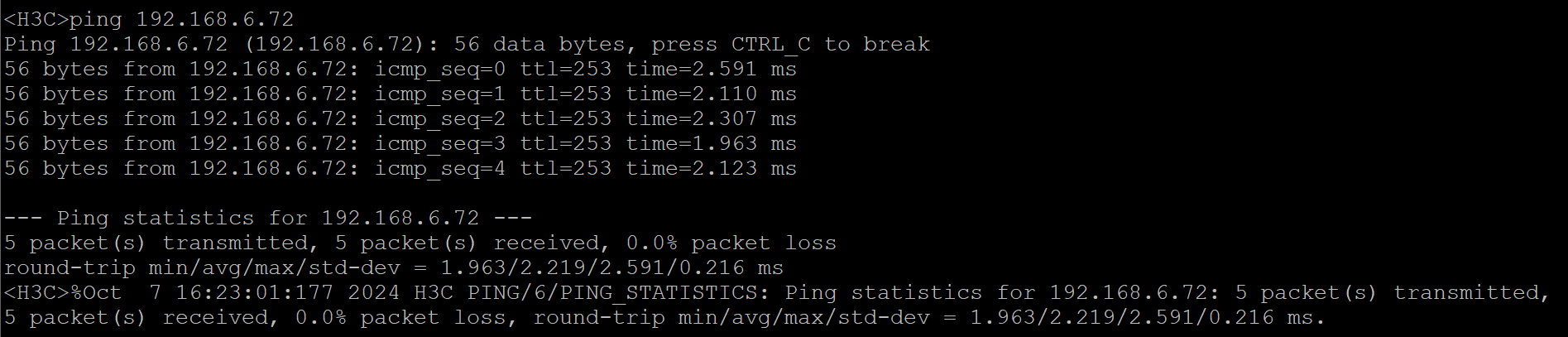

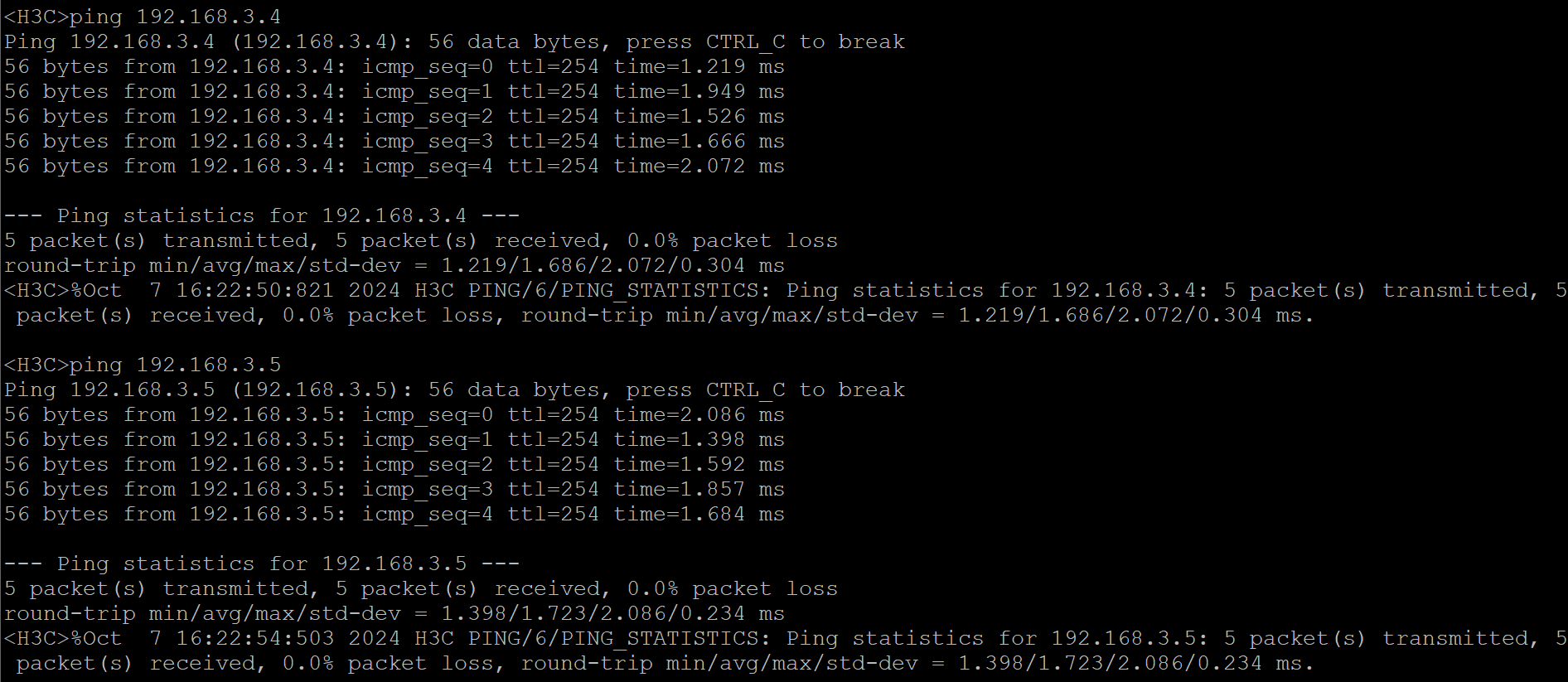

PC3：可知超级vlan区域互通，且pc3与pc6互通

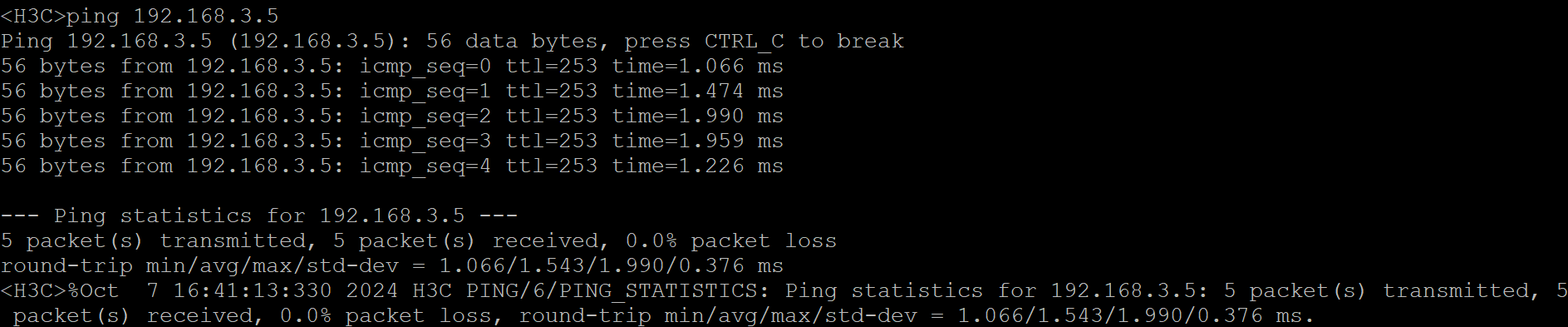

PC6：
