8086CPU与80386CPU的工作原理区别

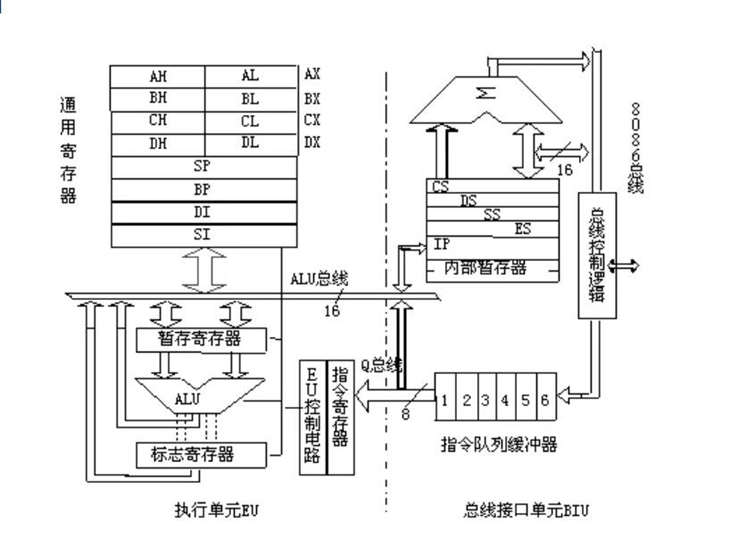

8086CPU工作原理图



由于8086CPU采用16位结构，所以8086CPU在内部用地址加法器将两个16地址合成一个20位的物理地址，来提高寻址能力。通过20位的地址总线传送到存储器，在对应的物理地址中寻到相关的指令后，将指令送到指令缓冲器，再通过指令执行器去执行相关的指令



CS和IP中存放当前CPU所需要执行的指令的段地址和偏移地址，当CPU开始执行工作时，将CS和IP的值送到地址加法器，物理地址=CS*16+IP，当物理地址计算出后发送到输入输出电路，输入输出电路把指令操作地址通过地址总线发送到内存，从内存中相应位置读出对应的机器指令，IP的值改变，便于CPU读取下一条指令，机器指令通过数据总线发送回输入输出控制电路，再将机器指令发送到指令缓冲器，最后到达执行控制器执行指令

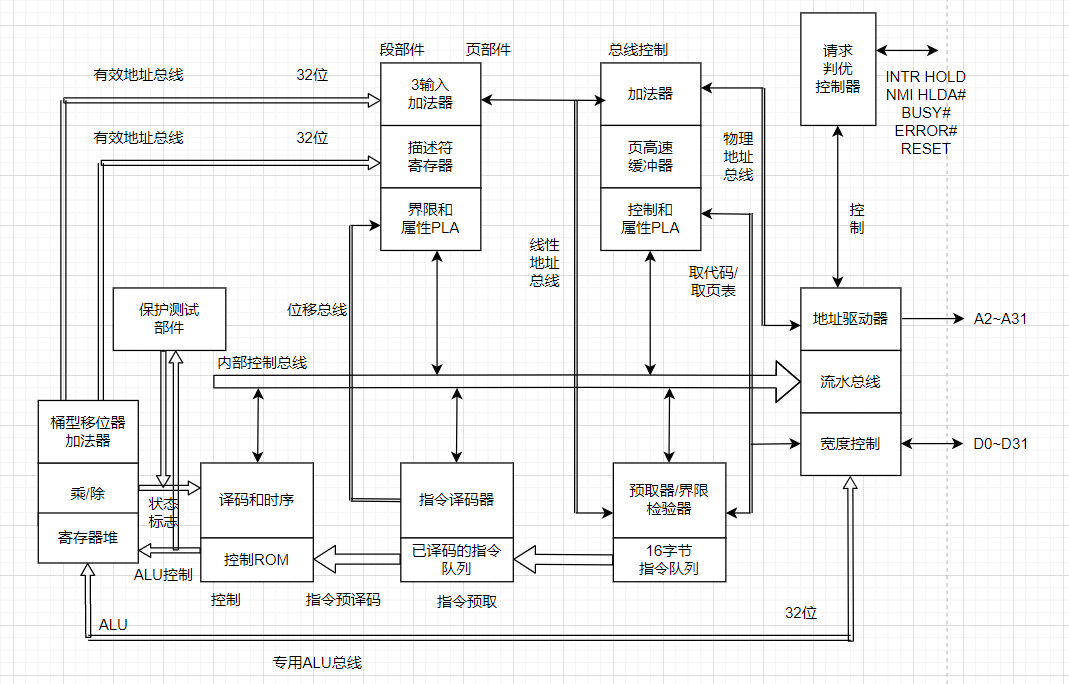

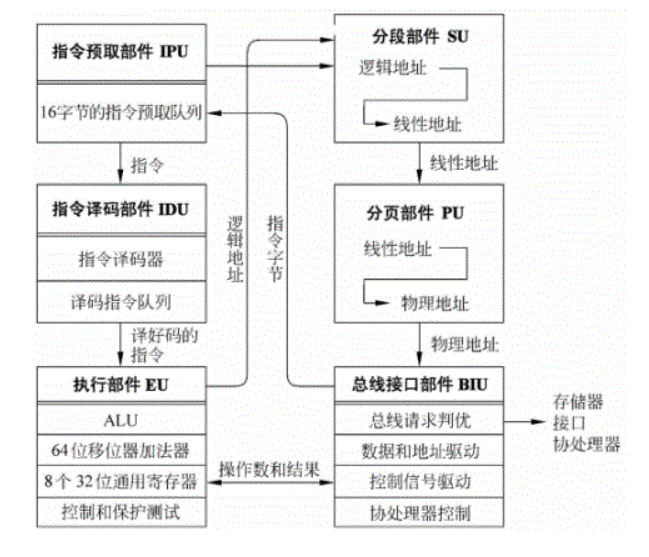

80386CPU工作原理图

80386为32位机，有三种工作方式

1、实地址方式

实地址方式的工作原理与8086基本相同，其主要区别是32位微处理器能处理32位数据。2、保护方式

保护方式下，CPU可访问232字节的物理存储空间，段长为232字节，而且还可以实施保护功能32位微处理器为了支持多任务操作系统，以4个特权级来隔离或保护各用户及操作系统。

3、虚拟8086方式

在虚拟方式下，运行8086程序可以尽量利用32位微处理器的保护机构。尤其是32位微处理器允许同时执行8086的操作系统及其应用程序和32位微处理器操作系统的应用程序。

在80386CPU中，就将一条指令的执行分为三个小步骤:取址，译码和执行，理想情况下每个步骤都会耗费大约一个时钟周期。

CPU内部的执行单元在执行指令时，取址器件同时阿以提前的将下一条指令提前的从存储器或是高速缓存中读取。流水线式的指令执行过程，使得取址、译码和执行单元时时刻刻在饱和的工作着，减少了不必要的等待时间，提高了CPU整体的执行效率。

CPU指令流水线技术就是一种将指令分解为多步，让不同指令的各步操作重叠，从而实现几条指令的并行处理，以加速程序运行过程的技术
