241016物联网系统设计及应用

一、实验 8 NB-IoT无线传感网认知

核心：程序烧录，xlabTools读取写入

实验前准备：

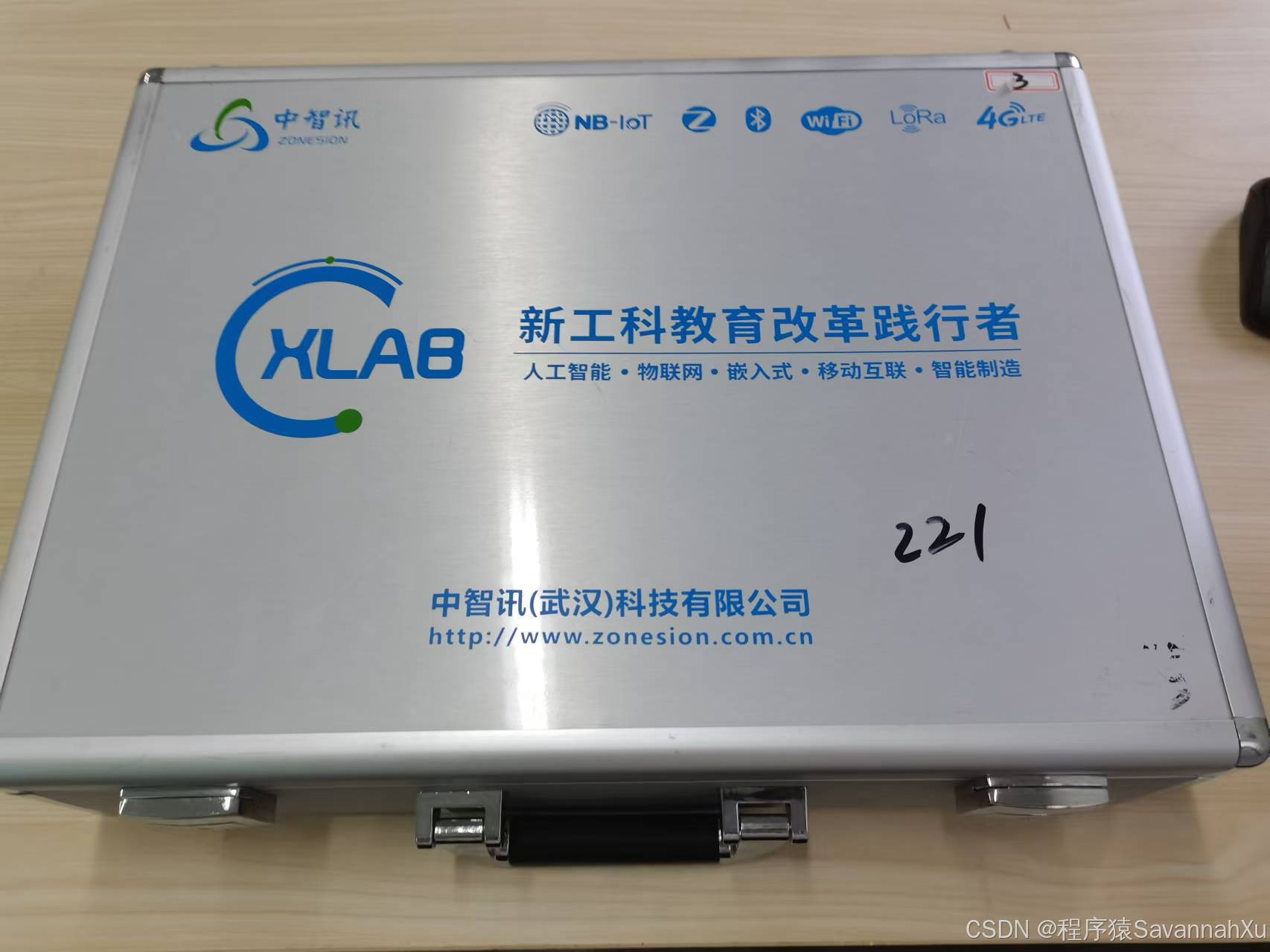

1.设备箱

2.经典型无线节点 ZXBeeLiteB （ NB-IoT ）

3.硬件设备连接

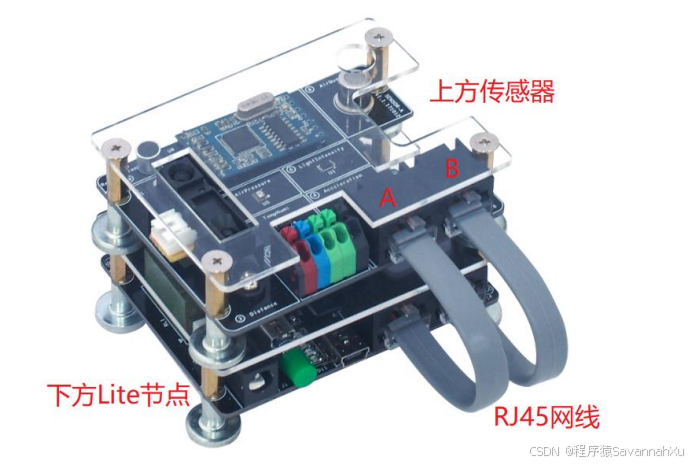

将 sensor-A/sensor-B/sensor-C 传感器通过磁吸附的方式与无线节点连接，通过 RJ45 网线连接

A、  B 端子，最后组装成 sensor-A/sensor-B/sensor-C 节点。

1.1程序烧录

参考路径：产品手册-xLab-v1.16.pdf——10.5——P125

核心：J-Flash ARM 软件将.hex 文件烧写到 ARM 内核的单片机中

步骤：

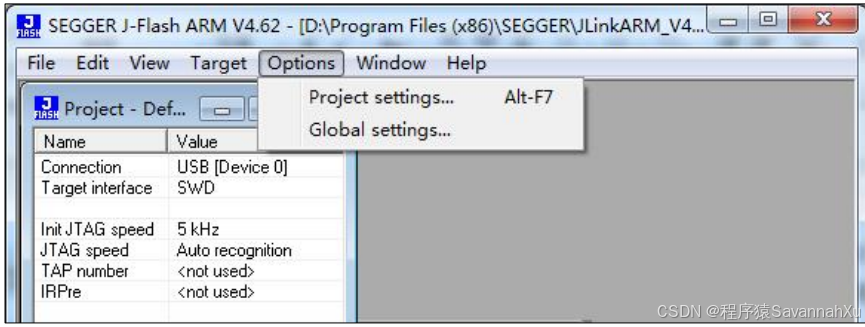

1、J-Flash ARM 软件：点击“Options->Project settings”，进入设置界面

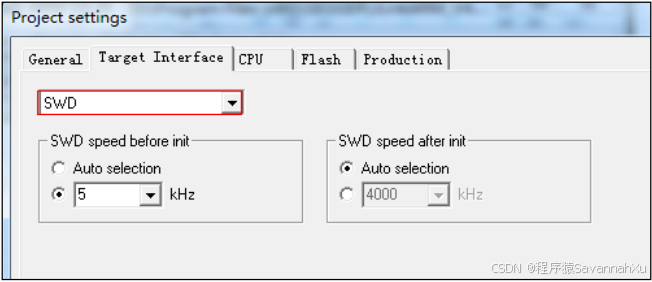

2、选择“Target Interface”选项卡，在界面的第一个下拉框列表中选择“SWD”

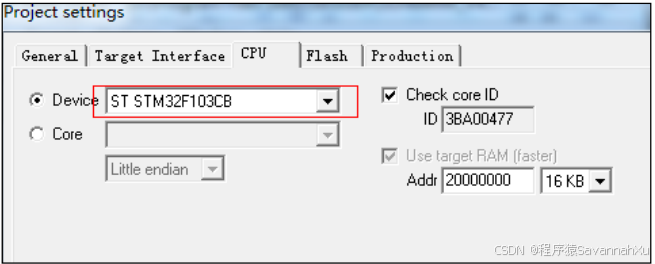

3、选择“CPU”选项卡，选中第一行的 Device 选项，在 Device 选项框中选择“ST STM32F407VE”

(Lora 、 NB-IoT 、 LTE 节点选择 ST STM32F103CB) ，设置完毕最后点击“确定”。

4、

1 ）正确连接 JLink 仿真器到 PC 机和 ZXBeePlusB 节点，将 ZXBeePlusB 节点通电，将开关拨到“ ON ”（上电）；

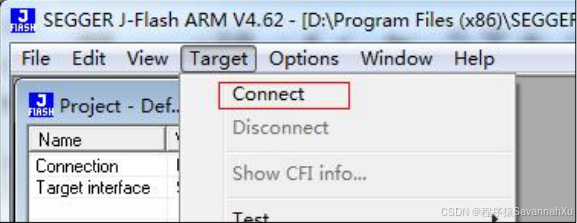

2 ）运行 J-Flash ARM 仿真软件，点击“ Target->Connect ”

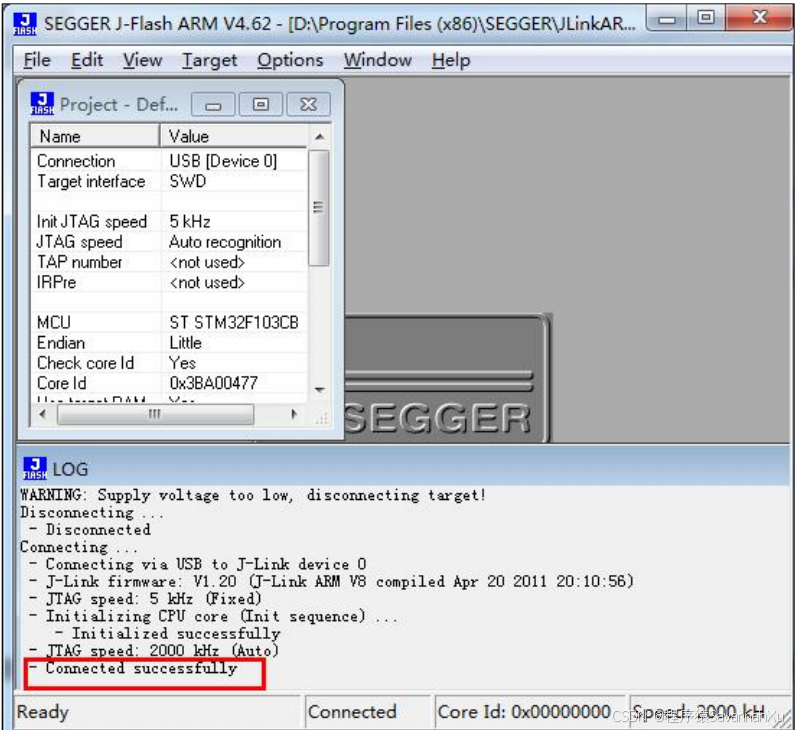

连接成功后，在该界面下的 LOG 窗口下会显示“ Connected successfully ”。

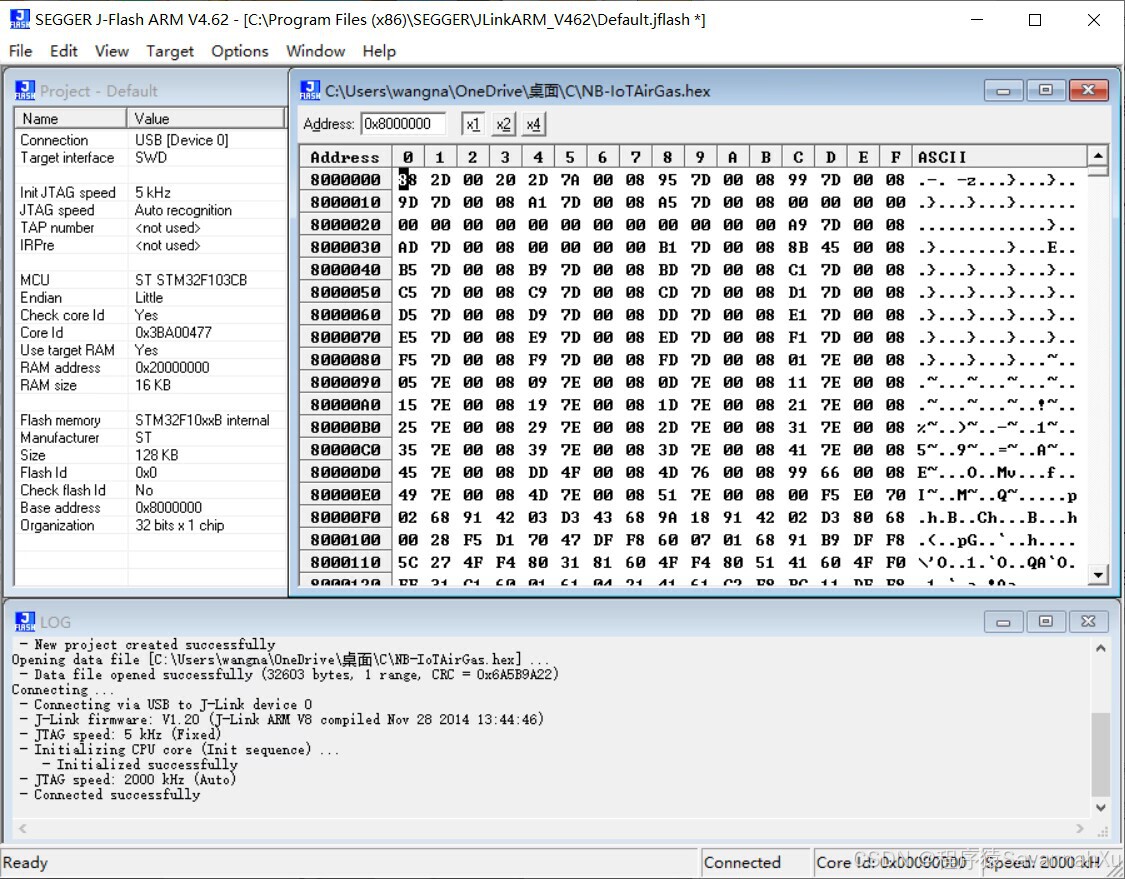

3 ）点击“ File ” ->Open data file ，打开要烧写入 ZXBeePlusB 节点的 hex 文件 （NB-loTAirGas.hex）

4 ）然后点击“ Target->Erase chip ”，擦除单片机的 Flash 扇区；最后点击“ Target->Program

&Verify”，将 hex 文件烧写到 ZXBeePlusB 节点的单片机中。

注意：后面组网不成功原因：烧录完成后没有全部断电重启

操作：①电源线全部断开②电源线重新连接

1.2NB-IoT组网及应用

参考路径：05《物联网长距离无线通信技术》实验手册v2.2.pdf——P65

产品手册-xLab-v1.16.pdf——P46

步骤：

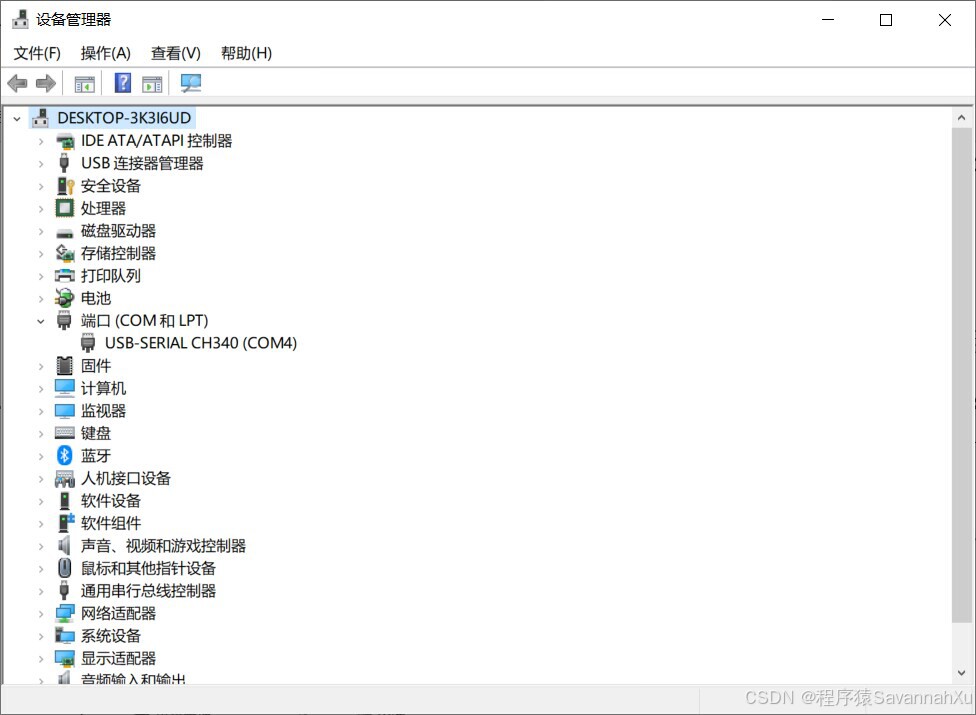

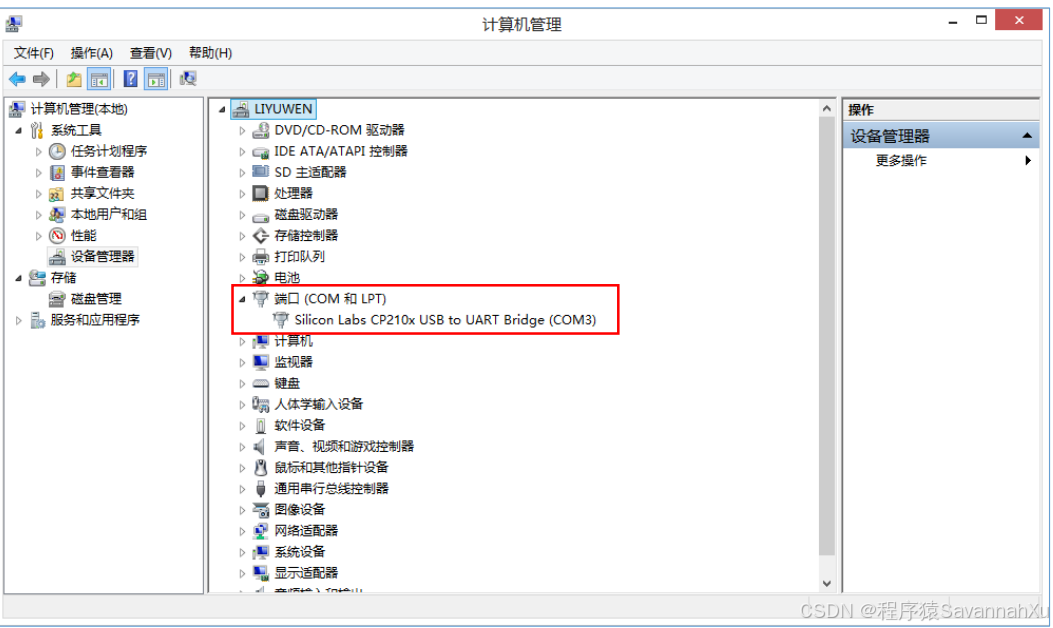

1、在电脑桌面上右键计算机->管理->设备管理器->端口，展开后观察当前电脑连接到ZXBeeLiteB

节点的 USB 串口的串口号，当前串口为 COM4

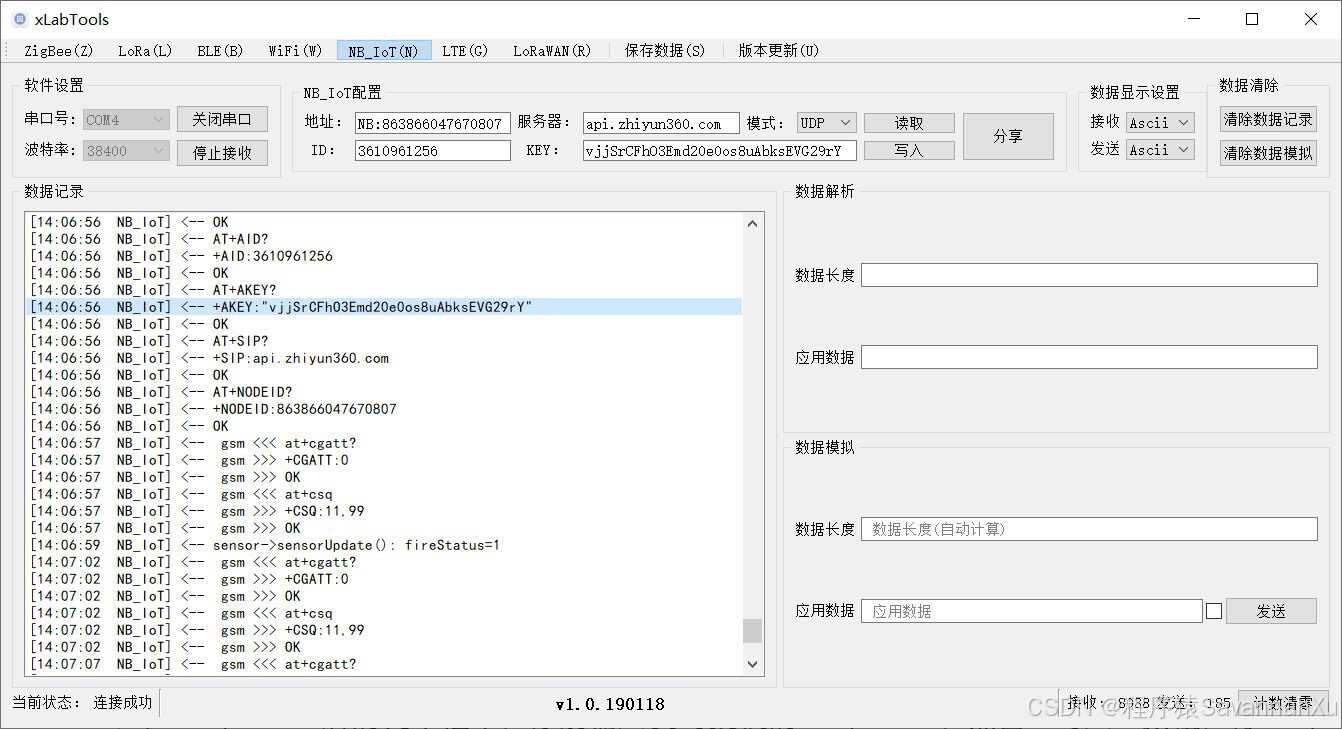

2. 运行 xLabTools 软件，选择菜单栏的 NB-IoT 选项，点击“打开串口”按钮，xLabTools 软件与

ZXBeeLiteB 节点，通过串口建立连接，并读取 NB-IoT 节点的数据

3.在 ID 和 KEY 后的文本框中，分别输入授权的 ID 和 KEY，点击“写入”按钮，将 ID 和KEY 写入

节点；点击分享按钮，会生成带有此 ID 和 KEY 信息的二维码。

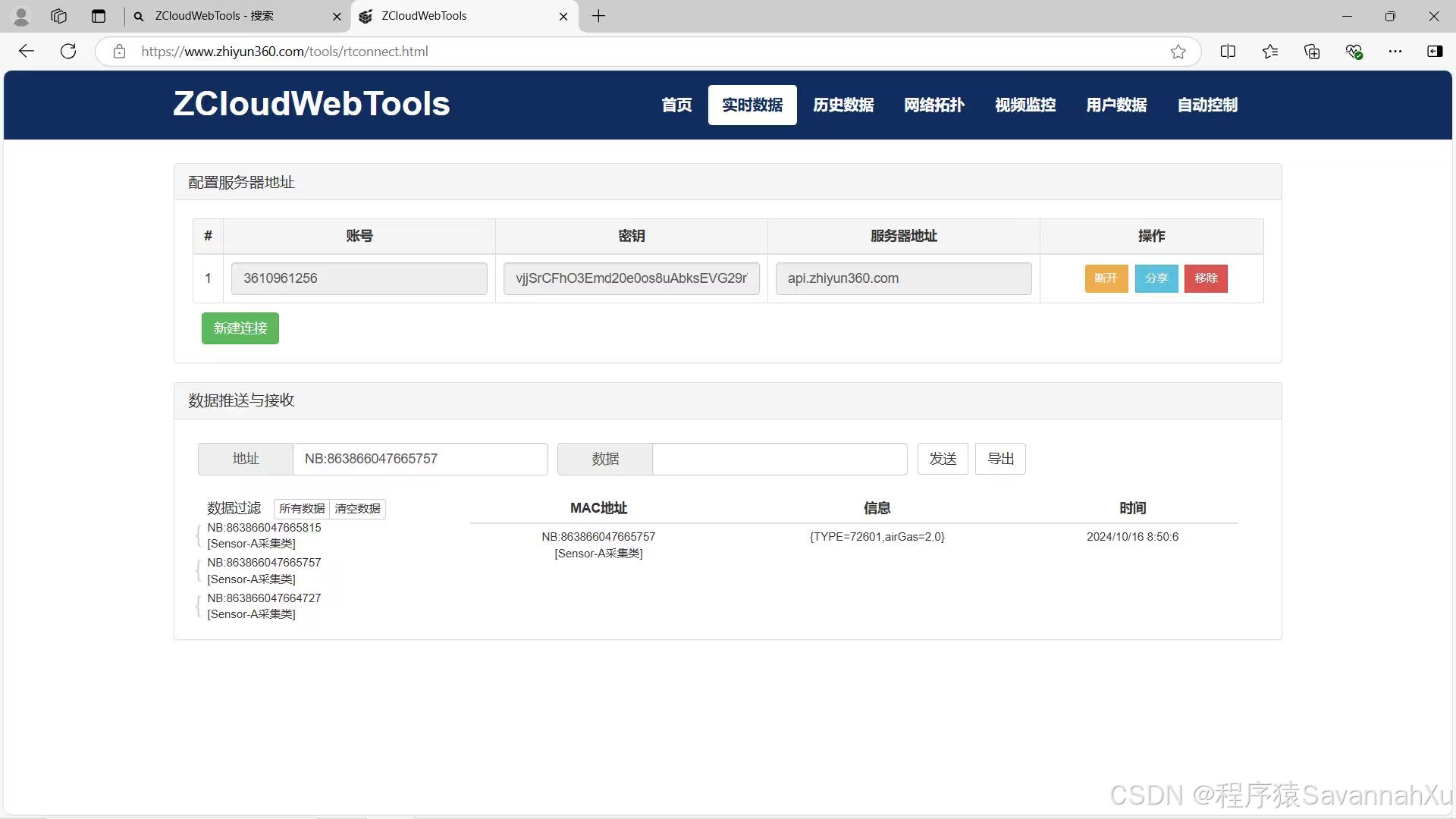

1.3ZCloudWebTools（网站名称）

操作步骤：

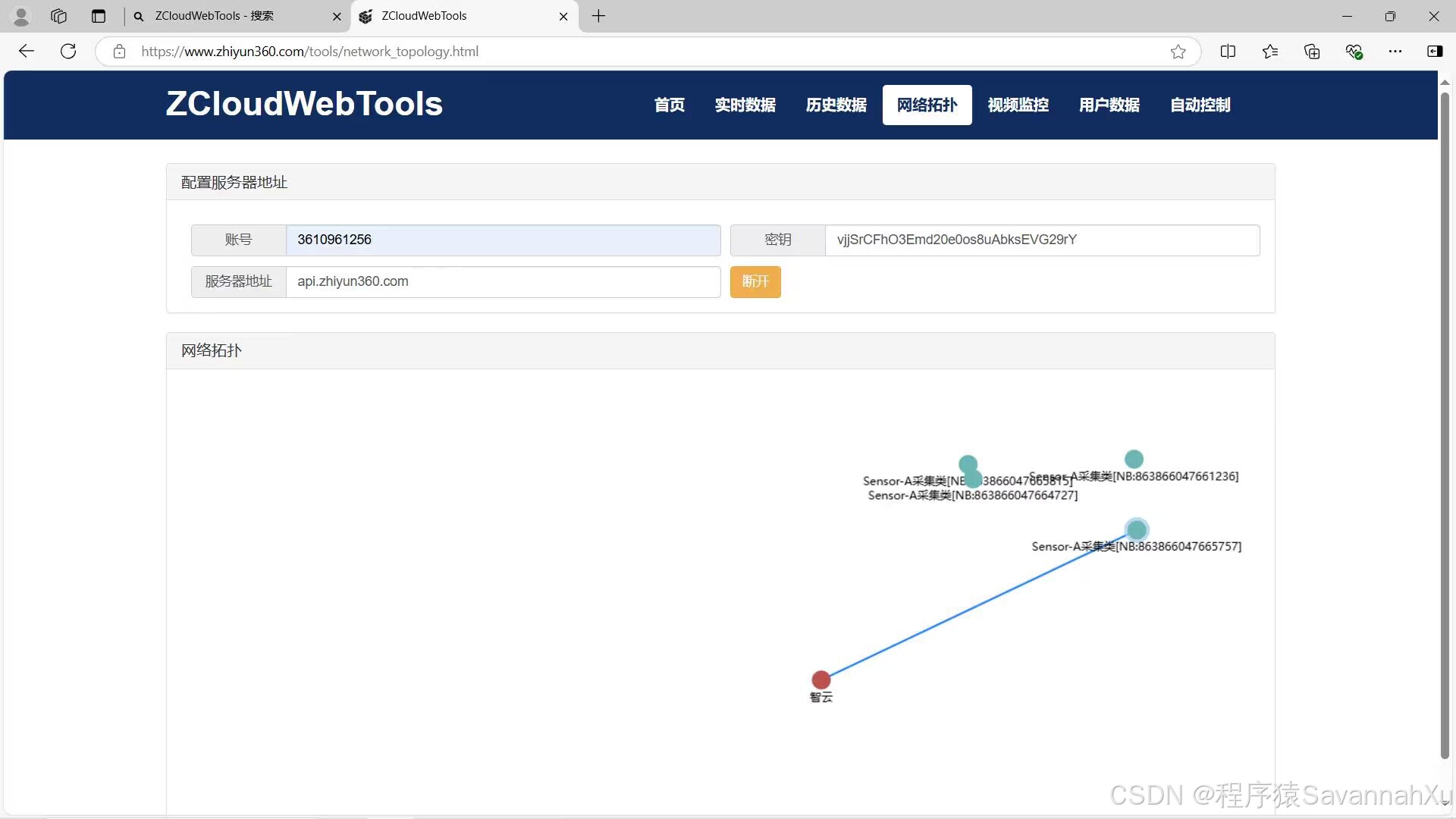

ZCloudWebTools——网络拓扑——输入ID，KEY——生成拓扑

ZCloudWebTools——实时数据——输入ID，KEY——生成MAC地址

二、实验 9NB-IoT无线传感网工具

核心：AT指令发送时，先添加换行符（enter），后点击发送

参考路径：05《物联网长距离无线通信技术》实验手册v2.2.pdf——P71

步骤：

1.使用 USB 数据线将 LiteB(NB-Iot)节点与 PC 机相连。 在 PC 机上右键点击“我的电脑”，点击“管

理”进入计算机管理页面。点击“设备管理器”，找到端口（COM 和 LPT），查看串口的端口号为

COM5（每台电脑串口端 口号可能都不一样）。

2.找到 PortHelper 并打开，配置串口工具的端口号 COM5、波特率为 9600、8 位数据位、1 停止

位，无校验位。配置完成后打开串口。

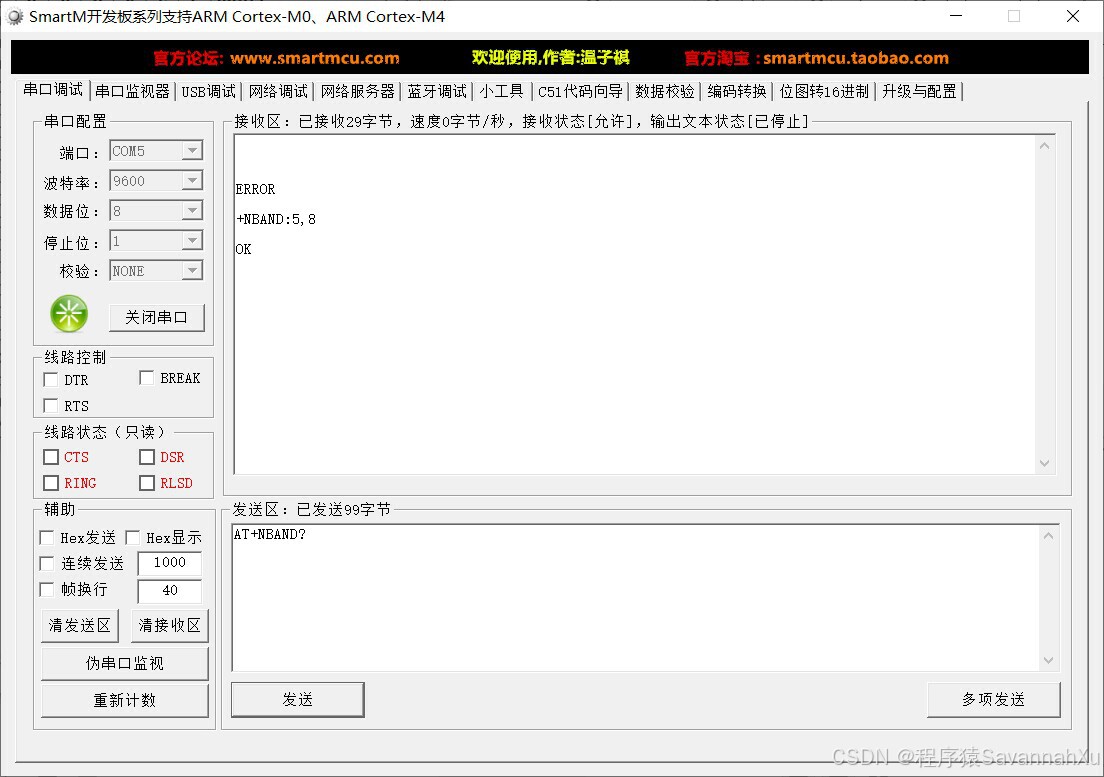

3.输入“AT+NBAND?”然后按下回车键，再点击发送(查询当前使用模块的频段)，接收“+NBAND:5

OK”则说明为电信（注意：如果频段不对可以使用 AT+NBAND=*设置，*=5 为电信，*=8 为移动联

通。设置完频段之后需要重启模块，可以使用指令 AT+NRB 重启。）

结果：

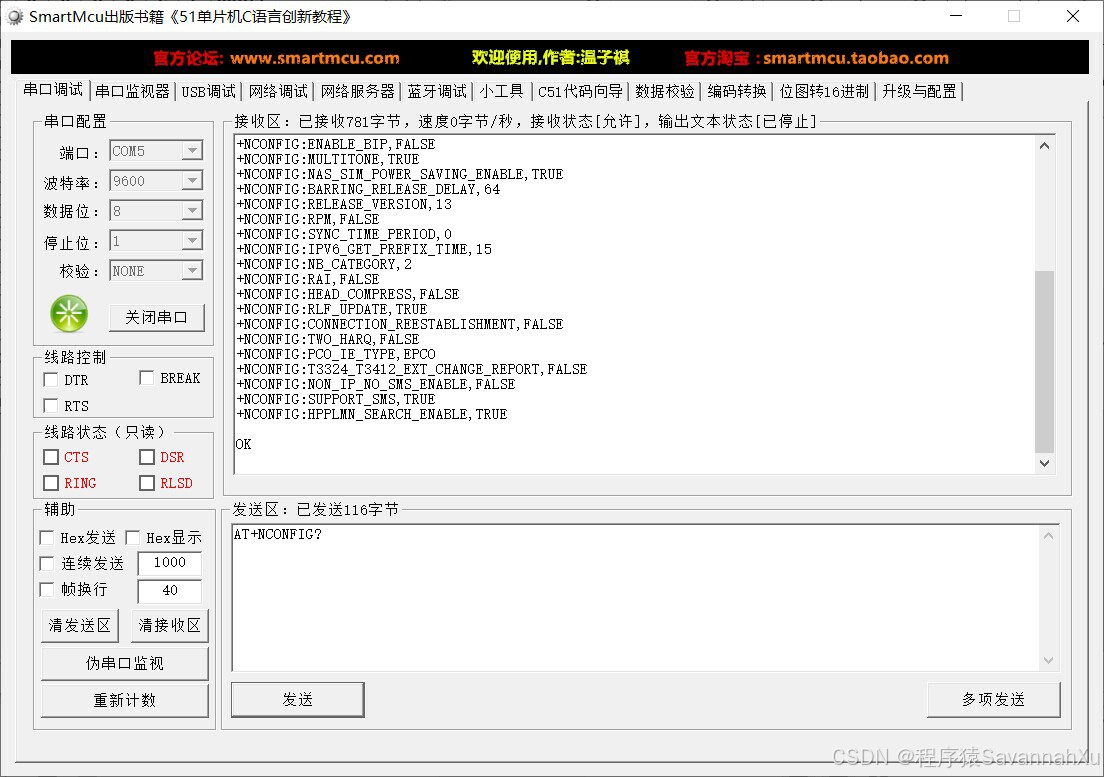

4.输入“AT+NCONFIG?”，按下回车再点击发送，查询模块是否是自动模式，确认模块扰码开启

状态

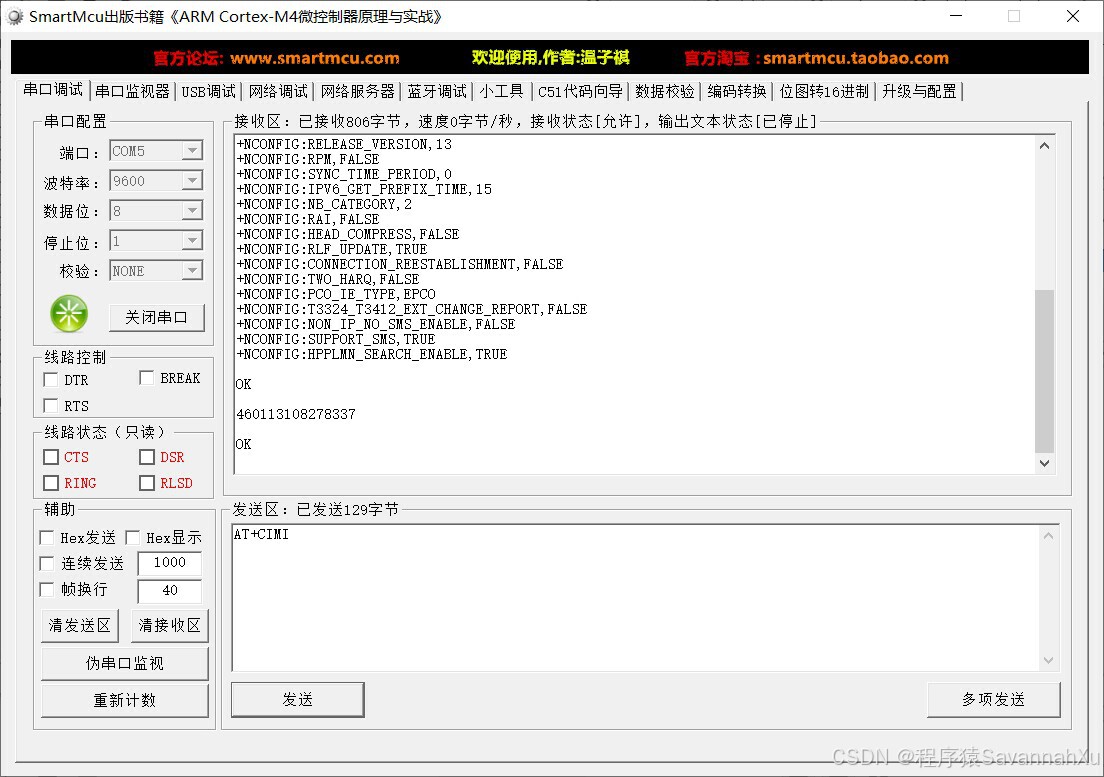

5.输入“AT+CIMI”，检测模块是否检测到 SIM 卡，如异常请检查卡是否插好

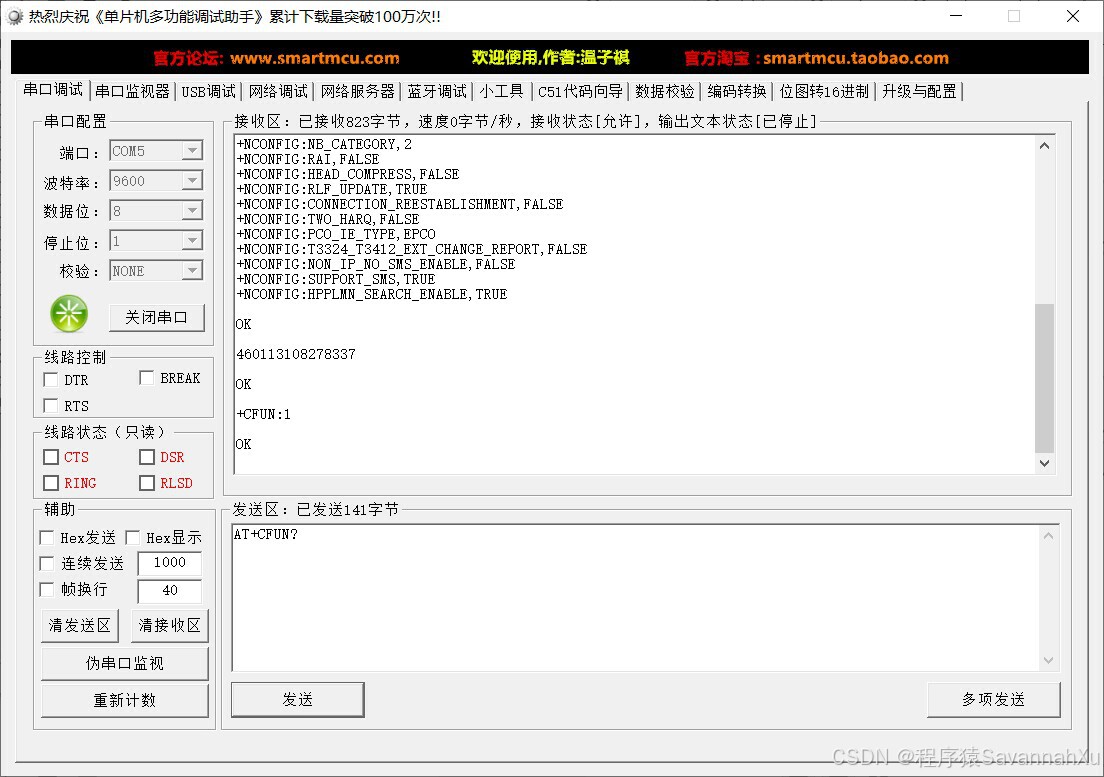

6.输入“AT+CFUN?”，按下回车再点击发送，查询是否是全功能模式，需要注意的是如果设置成

自动配置模式时，在上电后模块会自动配置，自动打开全功能模式（上电后过段时间查询）

（注：如果不是全功能模式可以使用 AT+CFUN =1 设置。设置完频段之后需要重启模块，可以使用指令 AT+NRB 重启。）

7.输入“AT+CSQ”，按下回车再点击发送，查询信号，如果返回时 99,99 则说明没有信号。

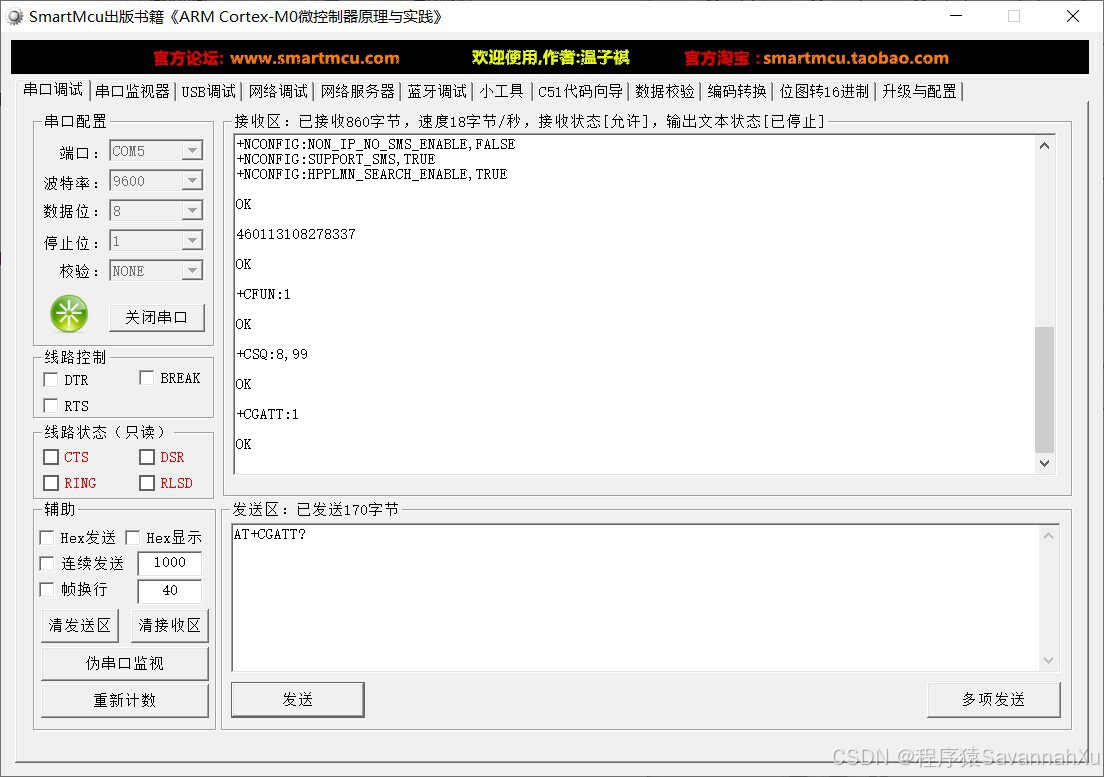

8.输入“AT+CGATT?”，按下回车再点击发送，查询模块是否附着网，返回+CGATT:1 表示已经成

功附着，返回 +CGATT:0 表示未附着，确认卡是否是 NB-IOT 卡及卡是否有效。

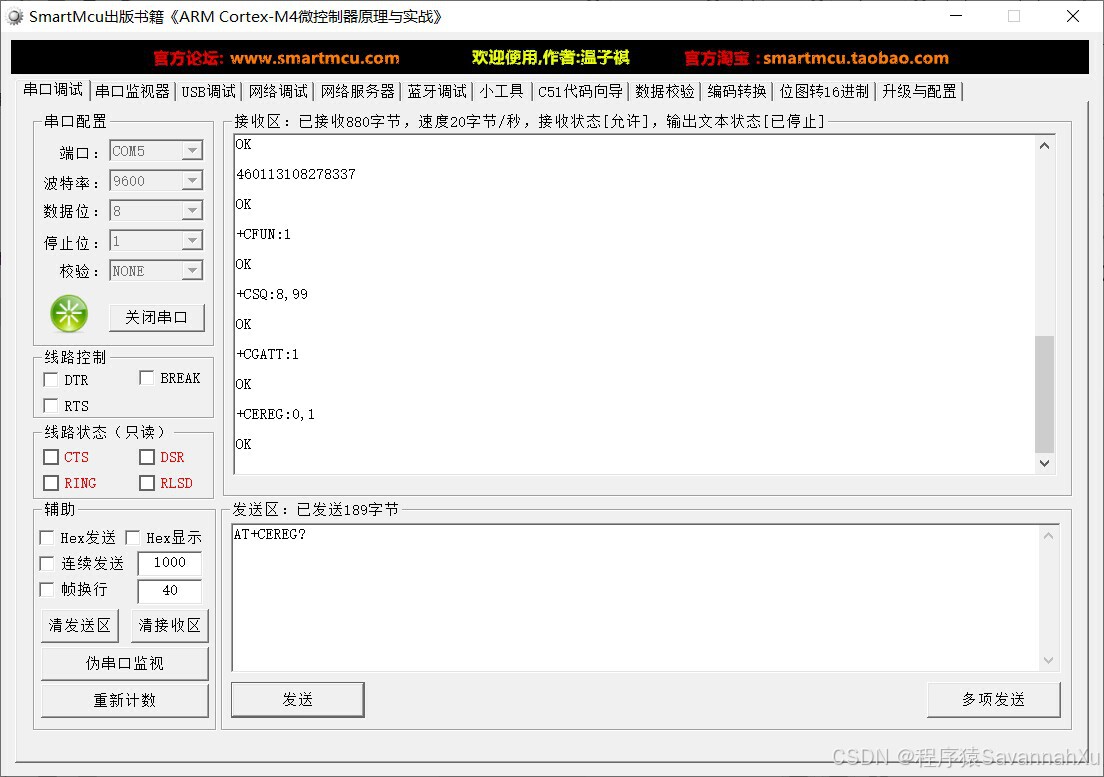

9.输入“AT+CEREG?”，按下回车再点击发送，查询模块是否成功注网，返回+CEREG:0,1，第一

个参数是禁止主动返回网络注网状态，第二个参数是注网状态， 0 为未注网， 1 为已注网， 2 为正

在注网。

10.输入“AT+CSCON?”，按下回车再点击发送，查询模块是否已经连接到网络，需要强调的是由

于 NB-IOT 的工作特性，模块并不会一直和基站连接。当模块没有数据交互后在 20 秒左右进入

idle 模 式。手动执行到这一步如果返回+CSCON:0,0 是正常的， +CSCON:0,1 表示已连接到网络
