Matplotlib绘制动态图

前情提要

在matplotlib模块中我们前面学习绘制如折线、柱状、散点、直方图等静态图形。我们都知道在matplotlib模块主要有三层脚本层为用户提供快捷的绘制图形方法，美工层接收到脚本层的命令后将绘制指令发送给后端，后端提供执行绘制操作、事件响应、图形渲染工作。具体的详情可见往期文章。

在matplotlib模块中，除了以上静态图形的绘制，还提供Animation类支持绘制动态图制作。

1、基础知识

1.1、Animation 概述

Animation 是matplotlib模块制作实时动画的动画类，包含三个子类

• Animation 是动画类的基类
• TimedAnimation 是 Animation的子类，可通过绘制时间绘制每一帧动画
• FuncAnimation 是基于Timed子类，可以通过重复调用fun()方法来绘制动画
• ArtistAnimation 使用一组Artist对象来绘制动画

1.1.1、绘制动画特点

• 绘制对象引用：动画对象要在制作动画时要保持长期有效，否则会被系统资源回收，动画暂停
• 动画计时器：是对动画对象推进的唯一引用对象
• 动画保存：需要使用animation.save、animation.To_html5_video或animation.To_jshtml进行动画保存
• matpoltlib.animation 还提供关于电影格式的类

1.1.2、动画制作方法

matplotlib.animation.Animation()是动画类的基类，是不能被使用的。常用的两个类主要animation两个子类

• matplotlib.animation.FuncAnimation

matplotlib.animation.FuncAnimation(fig, func,
frames=None,
init_func=None,
fargs=None,
save_count=None,
* , cache_frame_data=True,
**kwargs)

• matplotlib.animation.ArtistAnimation

matplotlib.animation.ArtistAnimation(fig,
artists,
*args,
**kwargs)

1.2、动态图绘制的本质

动态绘图的本质就是，反复的调用一个函数或执行一串代码，每次执行就生成一幅图，覆盖掉之前的图像，呈现“动态”效果

1.3、绘制动态图步骤

matplotlib 绘制动态图最重要的是要准备好每一帧显示的数据，通常我们使用FuncAnimation可以传入产生连续数字的func方法，因此绘制动态图主要步骤为：

• 导入绘制图形的matplotlib.pyplot和制作动态图的matplotlib.animation

import numpy as np
import matplotlib.pyplot as plt
import matplotlib.animation as animation

• 使用Pyplot.subplots创建一个fig画布对象和一组子图

fig,ax = plt.subplots()

• 调用numpy.random或者numpy.arange()等方法准备x,y轴数据

x = np.arange(0, 2*np.pi, 0.01)

• Axes对象调用plot()、scatter()、hist()等绘制方法，并赋值给list对象

line, = ax.plot(x, np.cos(x),color="pink")

• 需要定义一个专门update data方法生成每一帧显示的数据例如func()

def update(i):
    line.set_ydata(np.cos(x + i / 50))
    return line,

• 调用animation.FuncAnimation把fig和update()方法

ani = animation.FuncAnimation(
    fig, update, interval=20, blit=True, save_count=50)

• 调用plt.show()显示出动态图

plt.show()

• 我们可以调用animation.save("movie.gif",writer="pillow")保存动画为gif格式

ps:我们需要提前pip install pillow 安装pillow库，否则会提示无法使用

ani.save("movie.gif",writer='pillow')

2、FuncAnimation参数介绍

• FuncAnimation(fig,func,frames,init_func,interval,blit)是绘制动图的主要函数，其参数如下：
  • fig 绘制动图的画布名称
  • func自定义动画函数，即下边程序定义的函数update
  • frames动画长度，一次循环包含的帧数，在函数运行时，其值会传递给函数update(n)的形参“n”
  • init_func自定义开始帧，即传入刚定义的函数init,初始化函数
  • interval更新频率，以ms计
  • blit选择更新所有点，还是仅更新产生变化的点。应选择True，但mac用户请选择False，否则无法显示

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation

fig, ax = plt.subplots()   #生成子图，相当于fig = plt.figure(),ax = fig.add_subplot(),其中ax的函数参数表示把当前画布进行分割，例：fig.add_subplot(2,2,2).表示将画布分割为两行两列　　　　　　　　　　　　　　　　#ax在第2个子图中绘制，其中行优先，
xdata, ydata = [], []      #初始化两个数组
ln, = ax.plot([], [], 'r-', animated=False)  #第三个参数表示画曲线的颜色和线型，具体参见：https://blog.csdn.net/tengqingyong/article/details/78829596

def init():
    ax.set_xlim(0, 2*np.pi)  #设置x轴的范围pi代表3.14...圆周率，
    ax.set_ylim(-1, 1)　　　　#设置y轴的范围
    return ln,               #返回曲线

def update(n):
    xdata.append(n)         #将每次传过来的n追加到xdata中
    ydata.append(np.sin(n))
    ln.set_data(xdata, ydata)    #重新设置曲线的值
    return ln,

ani = FuncAnimation(fig, update, frames=np.linspace(0, 2*np.pi, 10),     #这里的frames在调用update函数是会将frames作为实参传递给“n”
                    init_func=init, blit=True)
plt.show()

PS:一般来说一个动图有两类函数，一类是初始化函数，另一类是需要更新的函数！！

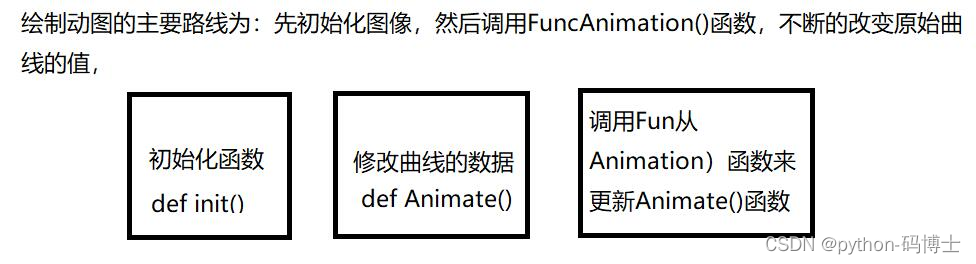

动图绘制的路线

3、动态图的保存

3.1、保存为html格式

保存为HTML格式，是不需要安装额外软件的
导入模块加上这一条：

from matplotlib.animation import HTMLWriter

最后加上这一条：

mywriter = HTMLWriter(fps=60)
ani.save('myAnimation.html',writer=mywriter)

3.2、 保存为gif格式

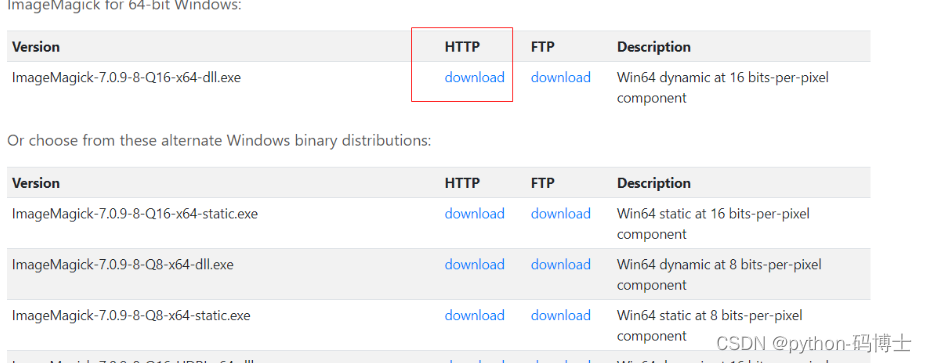

保存为gif格式，需要下载一个imagemagick软件软件来源imagemagick

下载的是dll，下载到任何文件夹下应该都可以。
代码部分相当简单，只需要在最后加一条：

ani.save('decay.gif',writer='imagemagick',fps=30)

3.3、保存为MP4格式

3.3.1、用imagemagick保存

如果下了imagemagick，里面自带了ffmpeg的dll，那么也只需要在最后加一条：

ani.save('decay.gif',writer='ffmpeg',fps
