一、[ CIMC 是什么 ]

1. IMC

Integrated Management Controller 主要用于对设备进行远程管理，提供了一种独立于设备主要操作系统之外的管理通道。

例如，在服务器的场景中，IMC 可以让管理员在远程位置对服务器进行电源管理（如开机、关机、重启），就像你可以通过手机远程控制家里的智能设备一样。

2. CIMC

Cisco APIC integrated management controller 是嵌入在 UCS-C server 的带外管理硬件。

管理访问：
在 APIC 初始化、APIC 升降级、APIC 管理口不可达等场景，可以通过 CIMC 的 KVM 进入到APIC 系统命令行界面进行配置或故障排查。

硬件管理：
CIMC 负责管理服务器的硬件组件，例如远程访问服务器控制台、监控服务器硬件健康状态（如温度、风扇状态、电源状态等）、进行远程电源控制（开机、关机、重启）等。

虽然 CIMC 和 APIC 是隔离，CIMC 的重启不会导致 APIC 重启，但是 CMIC 镜像版本需要跟APIC 版本兼容，可参考 APIC Upgrade/Downgrade Support Matrix。

APIC 的 eth port 和 CIMC VIC 是映射关系。APIC 通过两个 active/standby 的 bond interface 连接到fabric, 《搭建思科 ACI Fabric：初始部署指南 - 1》中有提到过映射关系 VIC port-1 port-2 一对，对应 APIC 上的 eth2 - 1；VIC port-3 port-4 为另一对，对应 APIC 上的 eth2 - 2。

控制台访问：
通过 CIMC，你可以利用诸如 KVM 或局域网串行 SOL 等功能访问 APIC 的 console。

二、[ CIMC 配置 ]

1. 初始配置 CIMC

当首次连接到位于设备背面接口上标有 “mgmt” 字样的 APIC IMC连接时，它默认会采用 DHCP 进行 IP 地址配置。思科官方建议手动配置一个静态管理 IP 地址。

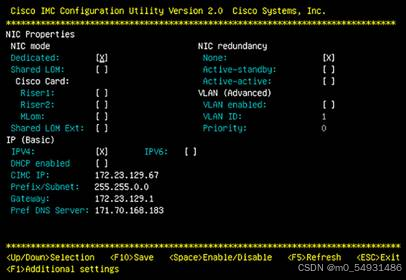

1）管理员可以通过将一台移动终端设备连接到服务器并开机来修改 IMC 的相关设置。在启动过程中，系统会提示按 “F8” 键来配置 IMC。此后，会出现类似以下界面。

Note: if you miss the initial CIMC setup follow the unit’s power-up procedure Press (Y) to continue, next Press 9 then Enter to update all.

使用 “共享主板局域网（LOM）” 模式会将您的 IMC 流量与 APIC 的操作系统管理流量一起通过主板上的局域网（LOM）端口发送。如果配置不当，这可能会导致 fabric 发现方面的问题，而且思科也不推荐使用这种模式。

除了 IP 地址详细信息外，其余选项可以保持不变，除非有特定原因需要修改它们。一旦配置了静态地址，您就需要保存设置并重新启动设备。几分钟后，您应该就可以使用新分配的 IP 以及集成管理控制器（IMC）的默认用户名（admin）和密码登录到 IMC 网络界面了。建议您在首次使用后更改 IMC 默认的管理员密码。

LOM) port along with the APICs OS management traffic. This can cause issues with fabric discovery if not properly configured and not recommended by Cisco. Aside from the IP address details, the rest of the options can be left alone unless there's a specific reason to modify them. Once a static address has been configured you will need to Save the settings & reboot. After a few minutes you should then be able to reach the IMC Web Interface using the newly assigned IP along with the default IMC credentials of admin and password. Its recommended that you change the IMC default admin password after first use.

2） NIC mode 必须配置为 dedicated，NIC redundancy 选 None。该模式利用 APIC 设备背面的专用 mgmt 口来处理 CIMC 管理流量。Shared LOM 模式会通过 LOM 同时收发 CIMC 的管理流量和 APIC 系统管理流量，进而导致 fabric discovery 问题。

3）配置静态 IP 地址（关闭 DHCP 功能），需要键入 CIMC IP 地址、子网掩码和网关地址。

* DHCP 也可以获取地址，但是不建议。

4）F10 保存配置，F5 刷新界面，exit 退出。

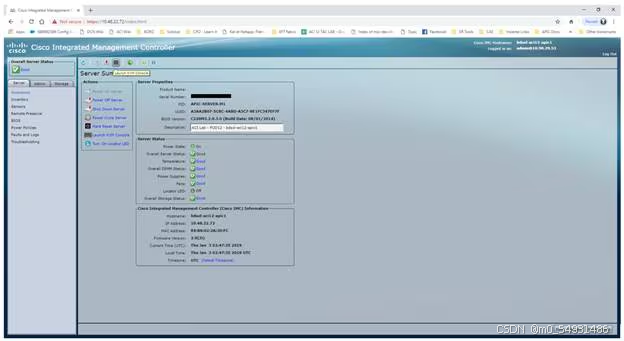

几分钟后就可以通过该 IP 地址的 GUI 界面，通过 CIMC admin账户/默认密码登录。
