“初接触 Catalyst 6500 系列交换机时，很多网络工程师都会感到特别混乱。PFC、DFC、主控、线卡等多个概念交织在一起，令人眼花缭乱。那么，这些术语究竟代表着什么？它们之间又是如何协同工作的？今天带大家庖丁解牛！”

一、硬件组件简介

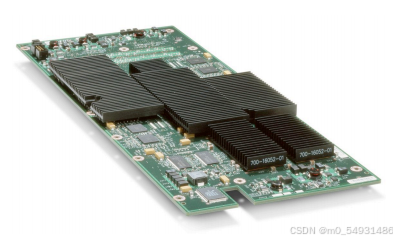

1. PFC

Policy Feature Card 是 SUP720 上基于 ASIC 硬件的转发子卡，包含二层以及三层转发引擎。

二层转发引擎 - 二层寻址
三层转发引擎 - NetFlow 统计收集、IP 和 MPLS 数据的转发、ACL 以及 QoS 等数据分类验证等等。

PFC3 有五个版本：

主控	PFC
SUP1/SUP1A	PFC1
SUP2	PFC2
SUP720-3A	PFC3A	集成
SUP720-3B	PFC3B	集成
SUP20-3BXL	PFC3BXL	集成
SUP720-10G-3C	PFC3C	集成
720-10G-3CXL	PFC3CXL	集成

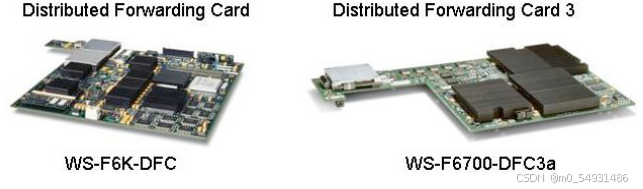

2. DFC

Distributed Forwarding Card 是板卡（CEF256/CEF720）上基于 ASIC 硬件的转发子卡。

主 MSFC3 会计算以及向 DFC 下放 FIB 表以及 QoS 策略的副本，以便板卡本地可以实现快速转发。DFC 分布式转发最大程度上减少了集中式转发的性能限制。

DFC3C 是当时最新一代 DFC，继承在板卡 WS-X6708 和 WS-X6716 上。

PFC3/DFC3一代建立在被称为Earl7的转发架构上，“ A”是标准产品； “ B”是中间选项，而“ BXL”是高端选项。由于这些版本都在同一一代之内，因此这些版本可能可以在同一机箱中共存具有相似操作，但是它们之间存在功能差异。PFC3/DFC3版本的混合使用会兼容最小容量，以便表可以保持同步。

混合 DFC 和 PFC 还会影响 OIR，如果将带有 DFC3B 的线卡插入带有 SUP720-3BXL 的交换机中，则行卡不会供电。且可能会影响 PFC 的冗余。

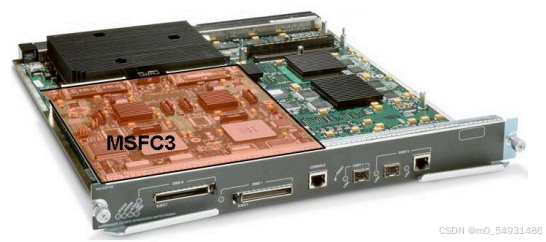

3. MSFC

Multilayer Switch Feature Card 是 Catalyst 6500 交换机主控上的三层交换引擎子卡，路由处理器 RP 位于 MSFC 上。MSFC 提供了高性能、多层交换以及路由功能。

MSFC 软件层面构建 CEF FIB 表，然后将其下放到 PFC 和 DFC 上的 ASIC 以作为转发决策。

* MSFC 型号和主控型号是需要互相兼容的

4. CFC

Centralized Forwarding Card 是网板上提供集中式转发的子卡，CFC不提供任何本地转发功能，转发决定由 PFC 处理。

CFC 和 DFC3 各自使用相同的线卡连接器，因此它们在特定模块上相互排斥。当将 DFC3 添加到67xx 板卡中时，需要移除 CFC。

二、数据包转发

入向转发引擎上进行转发决策。因此，

1）进入 SUP720-3B 上端口的数据包将在主控的 PFC3B 上进行转发。

2）进入线卡的数据包：

使用 DFC3 的线卡将在 DFC3 上进行转发。
使用 CFC 的线卡将在主控的 PFC3B 上完成。

仅在 PFC3 或 DFC3 无法做出转发决定的情况，由 MSFC3 下进行转发。例如，报文中使用 IP options 字段、TTL 为 0 以及其它 TCAM 中没有相关条目时。

三、日志输出

#show module
Mod Ports Card Type                              Model              Serial No.
--- ----- -------------------------------------- ------------------ -----------
  1   48  CEF720 48 port 1000mb SFP              WS-X6748-SFP       //线卡
  2   48  CEF720 48 port 10/100/1000mb Ethernet  WS-X6748-GE-TX
  5    5  Supervisor Engine 720 10GE (Active)    VS-S720-10G        //主控


Mod  Sub-Module                  Model              Serial       Hw     Status
---- --------------------------- ------------------ ----------- ------- -------
  1  Centralized Forwarding Card WS-F6700-CFC                       //CFC
  2  Centralized Forwarding Card WS-F6700-CFC
  5  Policy Feature Card 3       VS-F6K-PFC3C                       //PFC
  5  MSFC3 Daughterboard         VS-F6K-MSFC3                       //MSFC



# show platform hardware pfc mode   //查看 PFC 模式
