今日观看了石群老师电路课程的第39和第40个视频，继续第九章的学习，主要学习内容为：完成昨日剩余有关正弦稳态电路的例题，正弦稳态电路的功率（瞬时功率、平均功率、有功&无功功率，等）；C语言方面继续学习C Primer Plus第七章内容，并总结C语言笔记

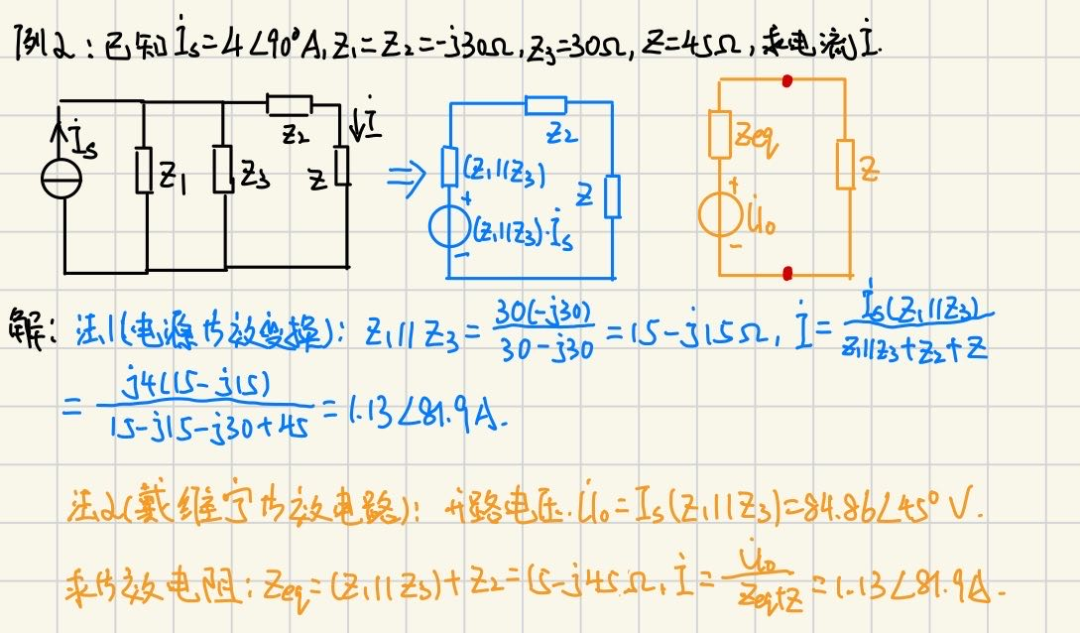

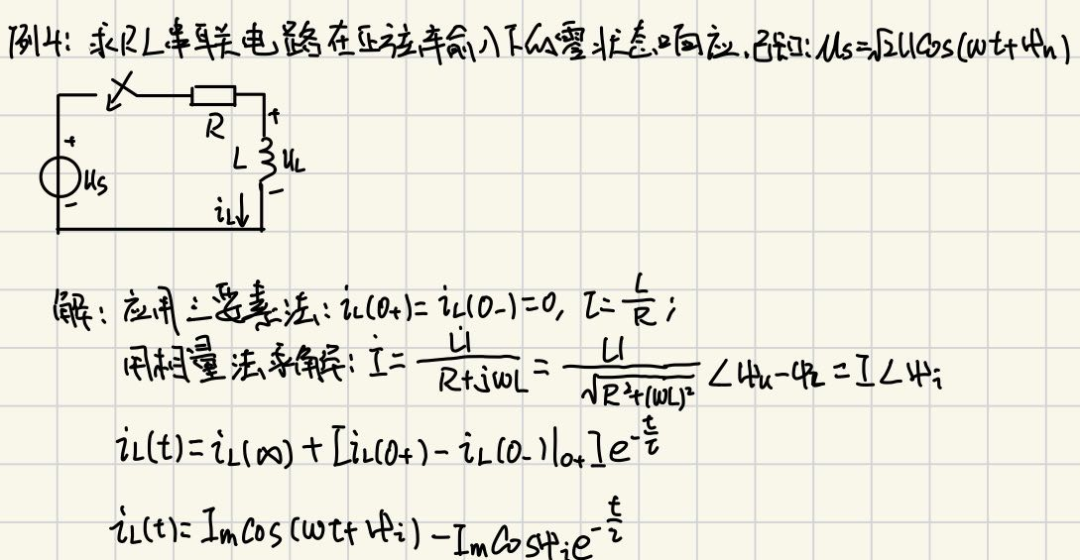

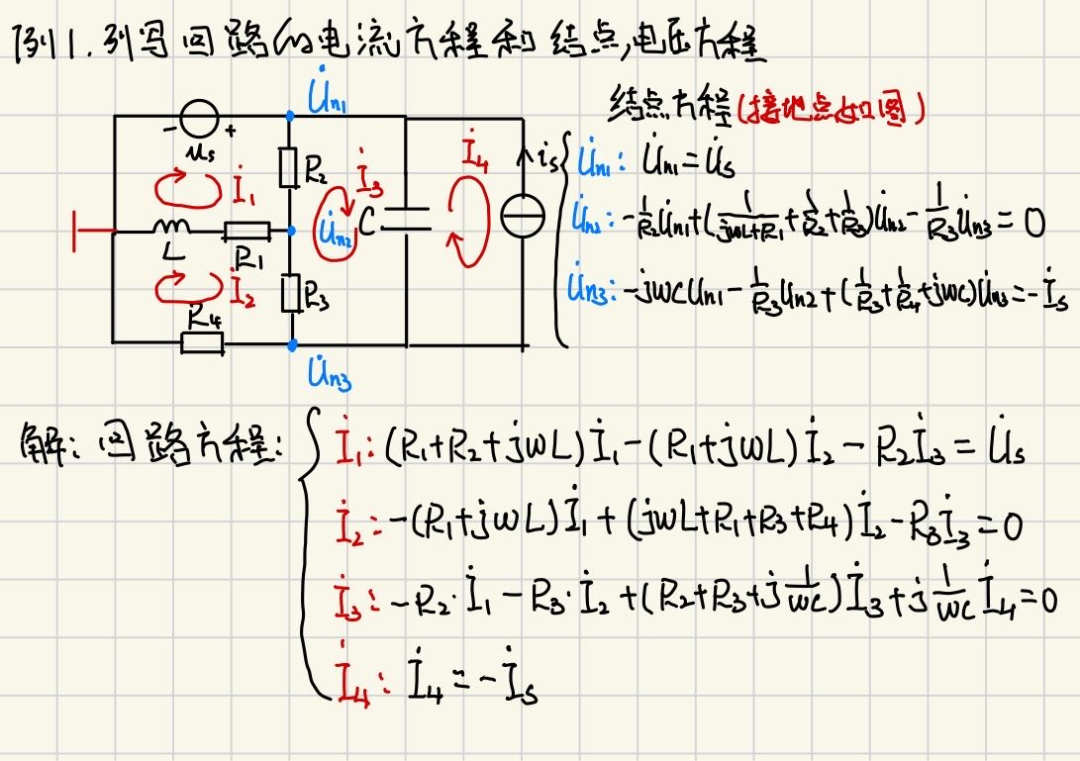

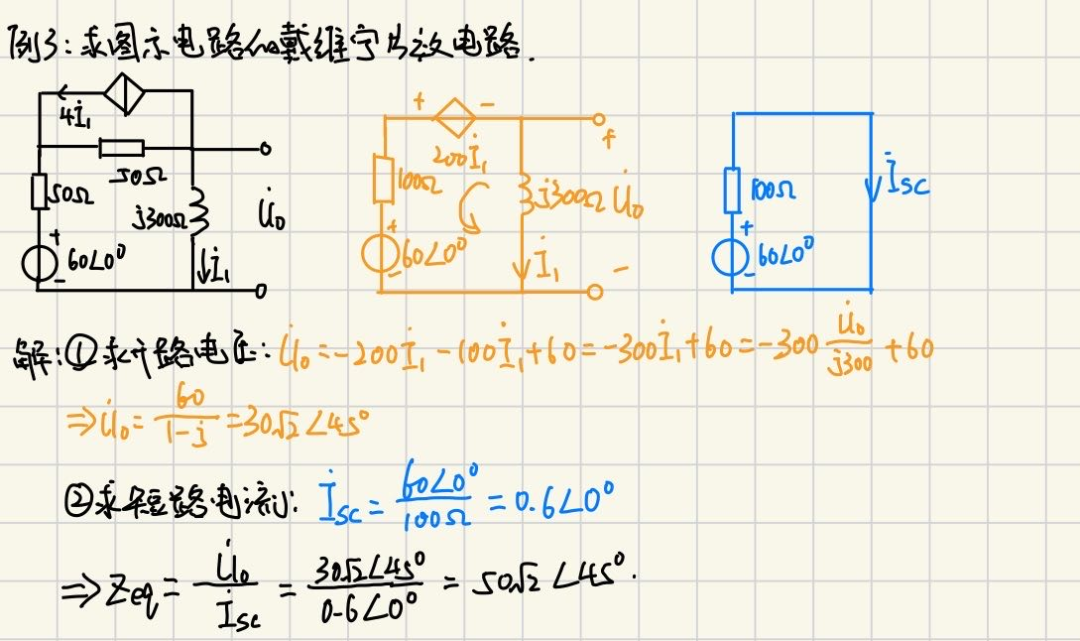

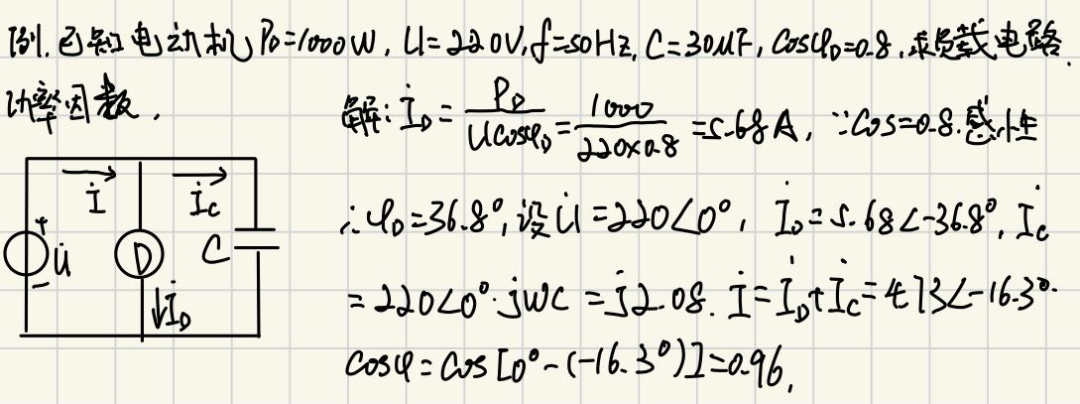

1. 正弦稳态电路分析例题

2.正弦稳态电路的功率

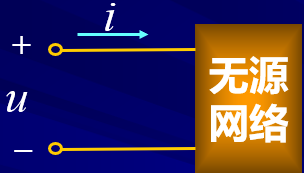

瞬时功率：

（1）对于第一种分解方法：

式中，UIcosφ为恒定分量（白色虚线），UIcos(2ωt-φ)为正弦分量（黄色虚线）。

从功率（P）曲线可以看出：功率正负交替变化，p>0时电路吸收功率，p<0时电路放出功率。

（2）对于第二种分解方法：

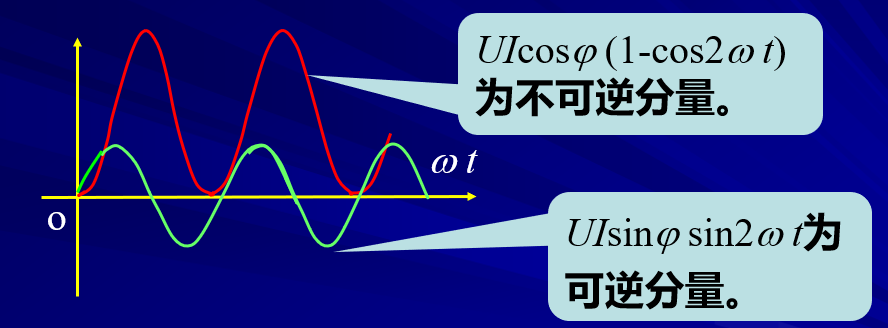

式中，UIcosφ(1-cos2ωt)为不可逆分量，UIsinφsin2ωt为可逆分量。

则部分能量在电源和一端口之间来回交换。

平均功率：

由上可知，正弦稳态电路的平均功率为：

式中，φ=φu-φi为功率因数角，对无源网络，为其等效阻抗的阻抗角；cosφ为功率因数，当cosφ=0时电路为纯电阻电路，当cosφ=1时电路为纯电抗电路，一般0<|cosφ|<1，当X>0，φ>0时，电路呈现感性，当X<0，φ<0时电路呈现容性。

平均功率实际上是电阻消耗的功率，亦称为有功功率，表示电路实际消耗的功率，它不仅与电压电流有效值有关，而且与 cosφ有关，这是交流和直流的很大区别, 主要由于电压、电流存在相位差。

无功功率：

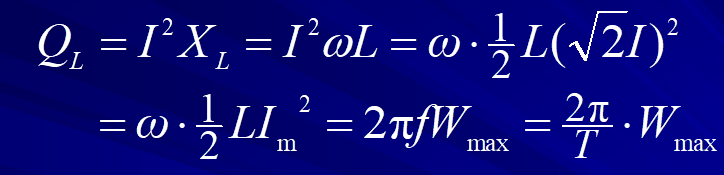

单位：var（乏），Q>0，表示网络吸收无功功率，Q<0，表示网络发出无功功率，Q 的大小反映网络与外电路交换功率的速率，是由储能元件L、C的性质决定的。

视在功率：

视在功率表示电器设备的容量。

有功功率、无功功率与视在功率的关系：

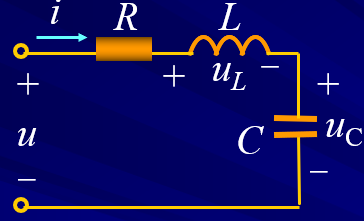

R、L、C元件的有功功率和无功功率：

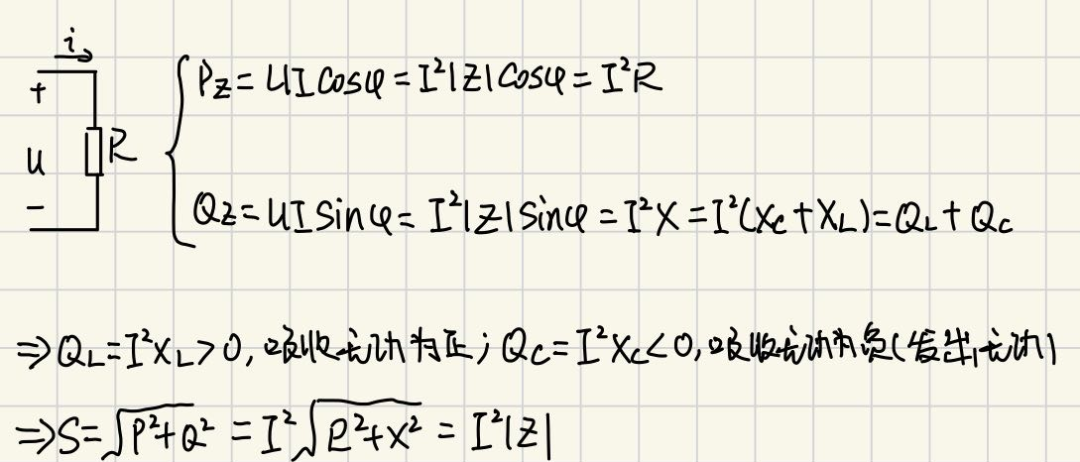

任意阻抗的功率计算：

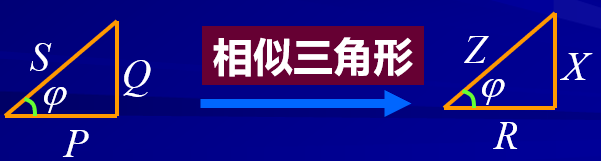

综合上述分析可以看出，阻抗三角形与功率三角形具有相似性：

电容电感的无功补偿作用：

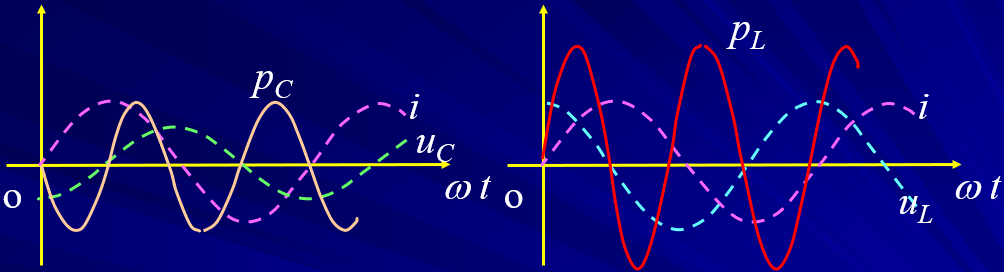

L发出功率时，C刚好吸收功率，与外电路交换功率为 pL+pC。L、C的无功具有互相补偿的作用。

电压、电流的有功、无功功率分量：

以感性负载为例：

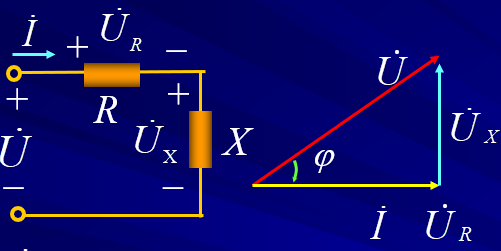

P=UIcosφ=URI；Q=UIsinφ=UXI，则UR称为U的有功分量，UX称为U的无功分量。

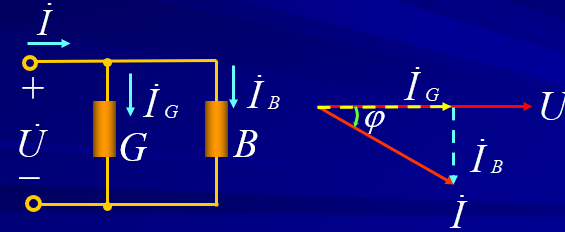

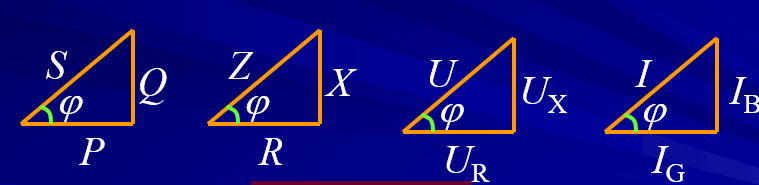

P=UIcosφ=UIG；Q=UIsinφ=UIB，则IG称为I的有功分量，IB称为I的无功分量。综合上述分析可以看出，功率三角形、阻抗三角形、电压分量三角形（有功&无功）、电流分量三角形（有功&无功）均满足相似关系。

无功功率的意义：

反映电源和负载之间交换能量的速率。
