今日继续学习模电自选教材的第六章，多级放大器、RF放大器和功率放大器。主要学习内容为：直接耦合放大器（负反馈增强偏置稳定性+负反馈增强增益稳定器）。
一、多级放大器、RF放大器和功率放大器(续)
1. 直接耦合放大器
除变压器耦合外，另一种重要的耦合方式就是直接耦合，采用直接耦合，级间没有任何耦合电容和变压器，根据输入和输出信号的耦合方式，某些放大器可以放大低至直流(频率为0Hz)的任何频率的信号。

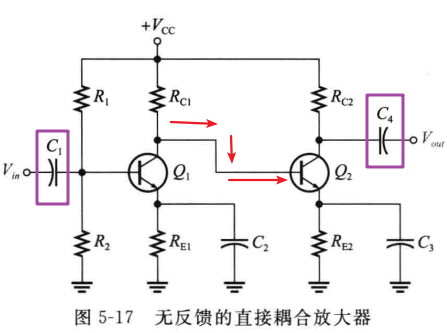

下图为一个典型的直接耦合放大器，信号从Q1的集电极直接耦合到Q2的基极，Q2的电流由Q1直接提供，所以Q1与Q2之间不需要任何耦合电容，但是为了避免外部信号源和负载干扰直流电压，在输入和输出端对交流信号进行电容耦合还是有必要的。
上图所示放大器中，Q2的偏置通过Q1的集电极电阻RC1来提供。由于Q1是分压式偏置，所以放大倍数与β无关，但Q2采用基极偏置，这种偏置并不稳定，其放大系数与β有关，而且温度的变化会引起电路的漂移，但只要对它加入负反馈就能解决β虽温度变化的问题。
（1）负反馈增强偏置稳定性：

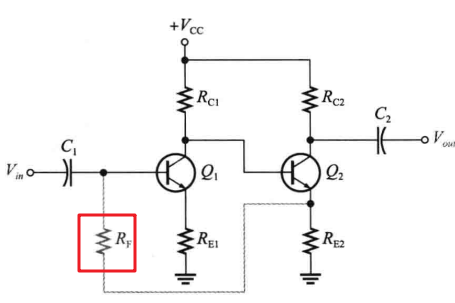

下图为加入负反馈装置(RF)的直接耦合放大器，该反馈对于单个晶体管会产生额外的增益，使电路相对于β的变化和温度的变化而非常稳定。
下面来分析以下上述电路的工作原理：首先从Q2着手分析，Q2的基极通过RC1正向偏置，从而产生Q2的集电极电流IC(Q2)。该电流会使Q2的发射极电压升高，从而使Q1导通。随着Q1导通程度越大，Q1的集电极电压下降(导通前只有RC1分压，导通后RC1和RE1一起分压)，这会使Q2的基极电压下降，从而导致Q2的偏置减少，Q2偏置减少的作用就是将该偏置稳定在专门射极的稳定工作点处。
通过对VCC、RC1、VBE(Q2)、RF、VBE(Q1)和RE1组成的回路使用基尔霍夫电压定律可求得Q1得集电极电流为：
从上式可以看出，通过设计电路使得RC1远大于RF / β或RE1，就可以使得IC(Q1)几乎于β无关，这就可以在Q1的集电极产生一个稳定的电压，从而在Q2产生一个稳定的基极电压，消除β的变化对偏置稳定性的影响。Q1的集电极电压VC(Q1) = VCC - IC(Q1)RC1，这也就是Q2的基极电压，故Q2的发射极电压为VC(Q1) - 0.7V，根据欧姆定律求得IE(Q2) = (VC(Q1) - 0.7V) / RE2，在计算IE(Q2)时，并不包含反馈电阻RF(因为它远大于RE2)，又因为IC ≈ IE，所以可以求出Q2的集电极电流，故Q2的集电极电压VC(Q2) = VCC - VRC2。
（2）负反馈增强增益稳定器：
从上面的学习我们可以知道，负反馈提高了偏置的稳定性，使其于β无关。此外，当负反馈用于交流信号时，其会产生自矫正行为来稳定电压增益，电路如下图所示：
下面将说明负反馈是如何在交流电路中达到稳定电压增益的效果的：首先，旁路电容C2和RE2并联，其目的是进一步提高电压增益，发射极电容的加入会使得开环电压增益(无反馈时的电压增益)增大两倍。新加入的RF2和C3组成的通路将一部分交流输出信号返回到Q1，返回部分的大小由RF2和RE1组成的分压器决定，对于上述电路的反馈电压Vf = [RE2 / (RE1 + RE2)] · Vout。因为反馈电压的存在，使得原来的输入信号变为输入信号和负反馈的差值，因此，放大器的净电压增益受反馈量控制，这个带反馈的净增益称为闭环电压增益，其由返回的输出新信号的大小来确定。如果没有加入负反馈，意味着Q1输入端的反馈和输入信号的差值非常小，对于上示电路，Q1基极和发射极上的交流信号几乎有相同的幅度(差值为BJT压降0.7V)。
下面将介绍负反馈稳定增益的工作原理，假设由于温度升高(r'e降低)使得电压增益增大，那么开环增益增大就会使输出电压增大，则负反馈电压也会随之增加，这将会使Q1上的差值电压减少，从而抵消了开环增益的变化。同样的，如果晶体管的β值减小，则会引起放大器开环增益减少，这会导致反馈电压减小，从而导致差值电压增加，由于差值电压的增加，降低了β减小对于输出电压产生的影响，从而达到稳定增益的目的。放大器的增益近似等于反馈增益的倒数，即AV ≈ (RE1 + RF2) / RE1。 从上式可以看出，通过改变RF2的大小可以很方便地改变增益，因此，实际应用中RF2一般使用可变电阻。
