74138也叫74LS138
参考
百度百科讲的非常详细了。

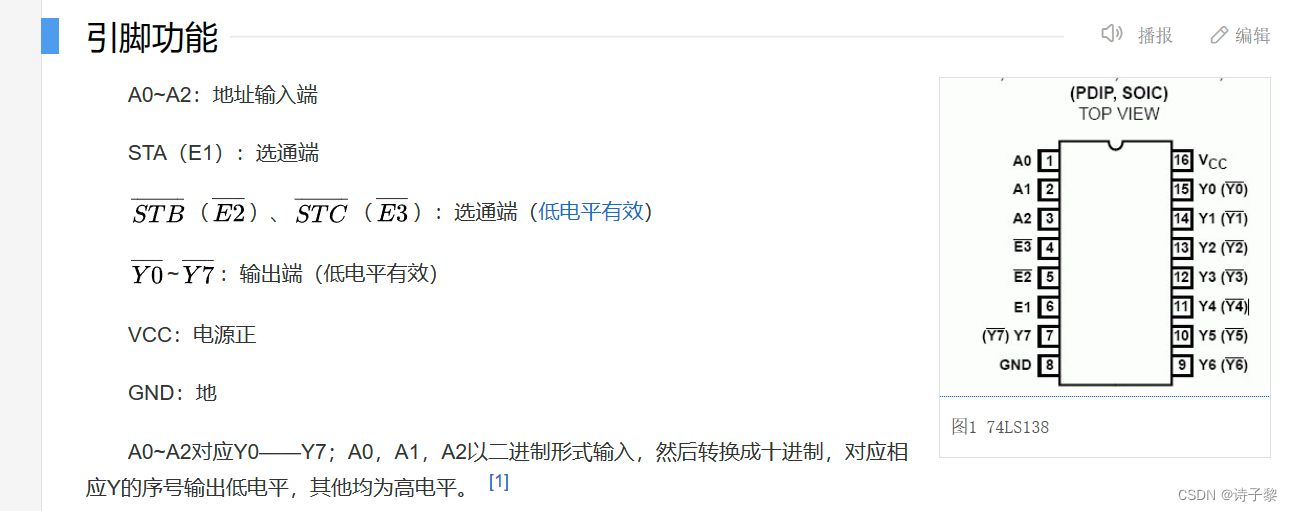

百度百科：

在这里插入图片描述

自我理解

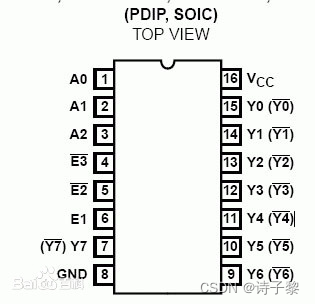

74138译码器
在这个图中，当6号口通高电平，4、5号口通低电平（因为通了低电平， $\overline {E2}$ , $\overline{E3}$ , 会变成高电平输入到译码器中）时，译码器开始工作。
然后1、2、3，也就是A0，A1，A2对应输入3位二进制数，从最高位到最低位，然后74138将该三位二进制数变为对应的十进制数字x，之后在对应的 $Y_x$ 输出为低电平，其余输出为高电平。
例子
A0，A1，A2分别为：110
则对应十进制为6
则经过74138，Y6输出低电平，其余Y值输出高电平。

74138对应原理图

在这里插入图片描述
