解析阿里云V3版本的专有云网络架构原理，构架图图解

网络是奠定上层系统稳定和安全的重要基石。目前专有云版本以V3居多，且V2版本也将于2020年12月31日停止服务和技术支持。本文将对V3版本的专有云网络架构进行介绍。

1 V3专有云网络整体架构

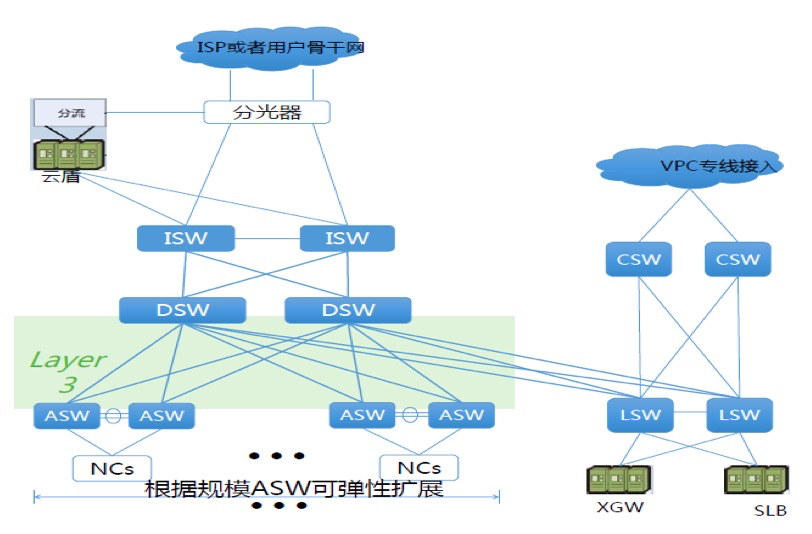

图1：V3专有云网络架构图

如上图所示，V3专有云网络整体架构的特征如下：

• V3版本网络架构为两层CLOS，去除PSW层，ASW与DSW直接互连，有效降低网络建设成本。
• 两层组网（DSW/ASW），ASW和DSW之间跑Layer3。
• 一组ASW为基础的网络建设单元，全万兆组网。
• 可根据服务器规模，选择DSW的数量（2/4核心）和设备型号（4/8/16个slot）。

2 设计概要

• DSW数量为4台，分为两种规格：

（1）18个插槽DSW，每个插槽最大支持36*40G端口密度（同时支持100G端口）。
（2）4个插槽DSW，每个插槽最大支持36*40G端口密度（同时支持100G端口）。

• 无PSW层设计。
• ASW两台为一对最小部署单元，进行堆叠后提供跨设备的链路聚合能力。并提供48个万兆接入端口，和440G的上行端口&#
