单一电源供电的电路板中，常需要为不同的电路模块提供不同等级的电压，如前端采集卡需要±15V的电源，微处理器和数字信号处理器需要3.3V或者电压等级更低的电源供电，而默写逻辑器件则需要5V左右的标准电源。此时我们需要在电路中插入变换器，为不同电路提供对应的电压。

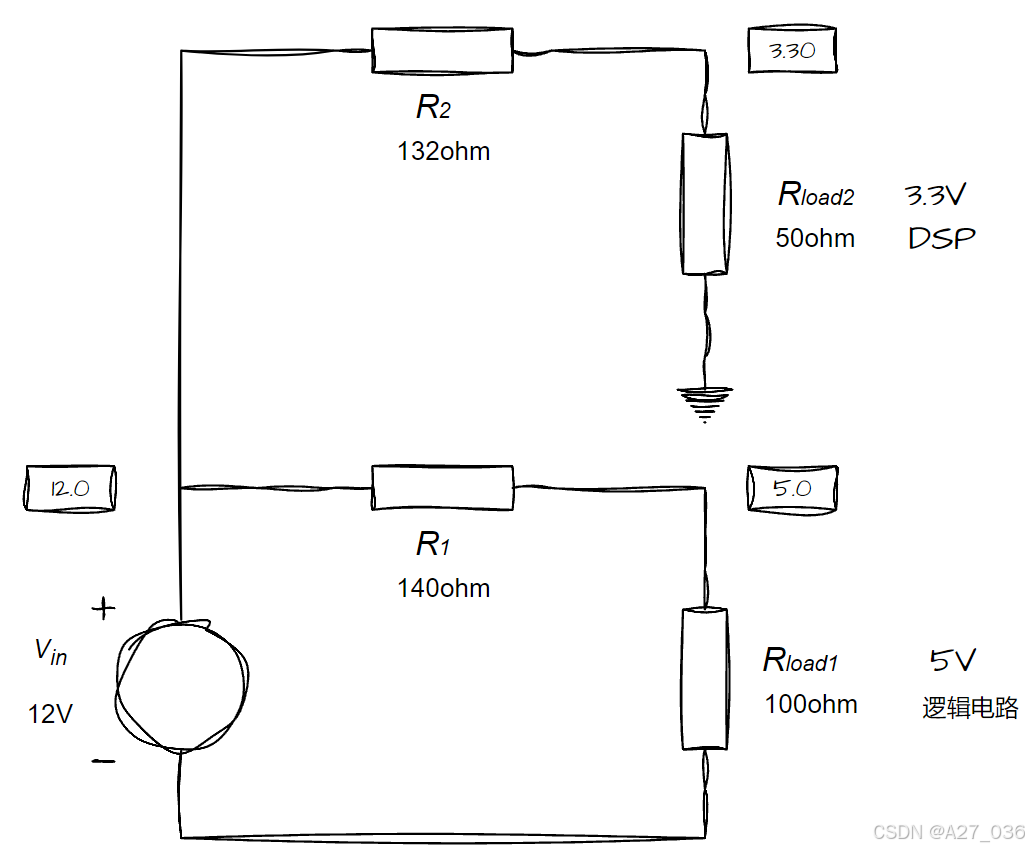

电阻分压器是一种简单、粗暴的电压变换器。如下图所示，数字信号处理器（DSP）和逻辑电路部分都由12V直流电压源进行供电：

因为逻辑电路工作时所需电压电流分别为5V和50mA，我们可以用一个100Ω的电阻 $R_{load1 }$ 等效逻辑电路部分。在回路：电压源 -- $R_{1 }$ -- $R_{load1 }$ 中， $R_{1 }$ 与 $R_{load1 }$ 共同分担了12V的电压，两电阻上的电压 $V_{1 }$ 、 $V_{load1 }$ 满足：

$R_{1}:R_{load1}=V_{load1}:V_{1}$

$V_{1}=V_{in}-V_{load1}=12-5=7\textup{V}$

$V_{load1}=5 \textup{V}$

联立方程可得 $R_{1}=140\Omega$ 。

通过类似的分析、计算步骤，我们同样可以计算出，当DSP所需电压电流为3.3V，66mA时， $R_{2}\approx 132\Omega$ 。

虽然使用电阻分压能将输入电压转变成我们所需的不同的供电电压，但这一方法会严重降低电路整体的工作效率。

在图中，电路的输入功率

$P_{in}=12\textup{V}\times (50+66)\textup{mA}=1.392\textup{W}$

而电阻 $R_{1 }$ ， $R_{2}$ 上因发热损失的功率

$P_{loss}=140\times 50^{2}+132\times 66^{2}\approx 0.925\textup{W}$

系统效率仅有

$\eta =\frac{P_{in}-P_{loss}}{P_{in}}=\frac{1.392-0.925}{1.392}\approx 0.335$

由此可见，采用电阻分压器进行电压等级的变换并不是一个聪明的选择
