【超详细】Win10/11下GNU Radio3.8及以上版本配合USRP的方法

项目场景：

使用USRP配合GNU Radio做通信仿真实验。

---

问题描述

在安装UHD（版本003.009.004）并成功为USRP烧录了UHD提供的FPGA程序后，接着安装了radioconda环境。尽管UHD能够识别USRP设备，并能通过uhd_usrp_probe成功输出设备的详细信息，但在GNU Radio中设计流图并运行时，却会出现找不到USRP设备或报错提示未正确加载FPGA镜像的问题。

---

原因分析：

当前USRP烧入的FPGA程序（版本：003.009.004）和radioconda的uhd版本不匹配。

---

解决方案：

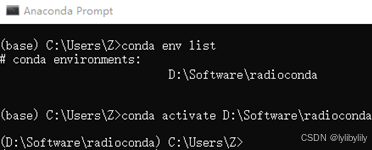

• 在Anaconda Prompt中输入conda env list找到radioconda的环境（没有名称，只有所在位置），通过conda activate 所在位置激活。

• 通过conda list检查安装的GNU Radio和uhd版本。

• 从上图留意到uhd是4.6.0.0的版本，基于此，在radioconda文件夹中搜索“uhd_4.6.0.0”，可以找到uhd装在了D:\你存放radioconda的根目录\radioconda\pkgs\uhd-4.6.0.0-py311h0c75be5_0。
• 进入此文件夹的Library，可以发现文件夹结构和之前安装的UHD的文件夹结构相似。
• 打开cmd显示终端，运行更换目录命令cd D:\你存放radioconda的根目录\radioconda\pkgs\uhd-4.6.0.0-py311h0c75be5_0\Lib\site-packages\uhd
• 运行该目录下的uhd_images_downloader.py，使用的X3xx系列USRP就在命令后面加指定type，运行指令如下：python ./uhd_images_downloader.py --types x3.*。
• 如果没有提前修改uhd_images_downloader.py里面的保存路径，image会被安装到D:\bld\uhd_1699954723137_h_env\Library\share。
• 将这个share文件夹复制到D:\你存放radioconda的根目录\radioconda\pkgs\uhd-4.6.0.0-py311h0c75be5_0\Library下。
• 此时，运行更换目录命令：cd D:\你存放radioconda的根目录\radioconda\pkgs\uhd-4.6.0.0-py311h0c75be5_0\Library\bin。
• 输入./uhd_find_devices.exe来确认设备的type、addr和fpga。
• 确定后根据输出的type、addr和fpga，运行./uhd_image_loader.exe --args=“type=x300,addr=192.168.10.2,fpga=HG”
• 等待镜像加载完成后，输入./uhd_usrp_probe.exe，成功输出设备详细信息可视为连接成功。

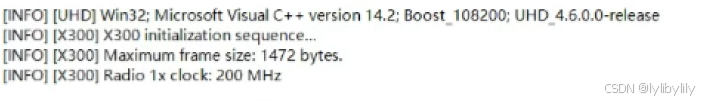

• 返回GNU Radio，运行流图，检查连接情况，输出类似于下图，则连接成功。
