数据库设计过程 ：E-R图

数据库设计过程

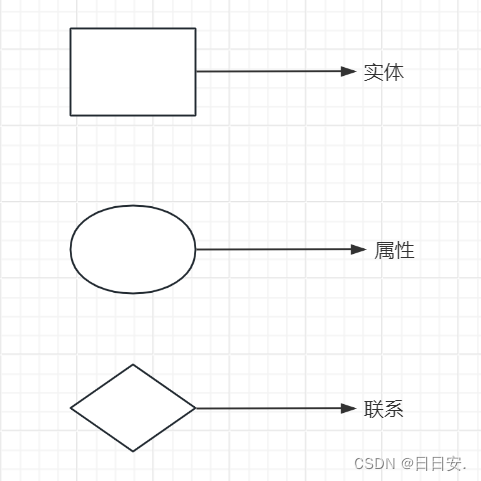

 E-R图

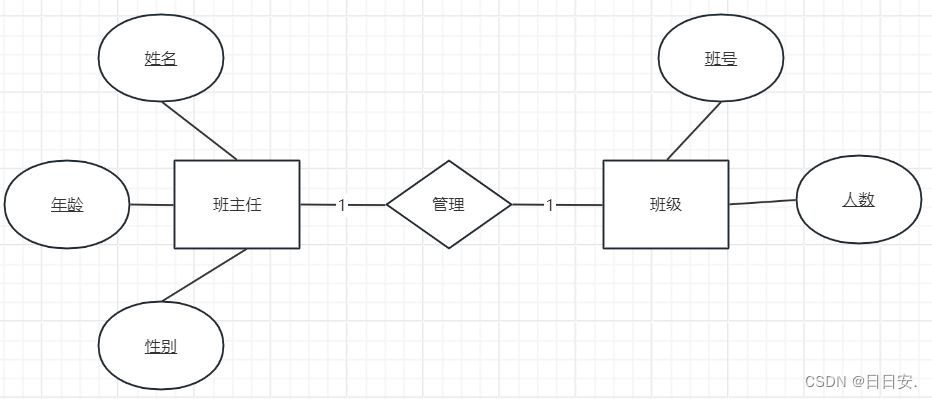

1：1一对一

两个实体之间是一对一的关系，一个班主任管理一个班级，一个班级只有一个班主任。

1：1的E-R图转换关系模式关系模式

1：1的E-R图转换关系模式，2个实体中间的联系可以归并到任意一边，也可以自成一个实体；

归到班主任一边

在班主任实体中添加班级实体的主键

班主任（姓名，性别，年龄，班号）

班级（班号，人数）

归到班级一边

在班级实体中添加班主任实体的主键

班主任（姓名，性别，年龄）

班级（班号，人数，姓名）

自成一个实体

联系若无属性则在其中添加两个相连实体的主键

班主任（姓名，性别，年龄）

班级（班号，人数）

管理（姓名，班号）

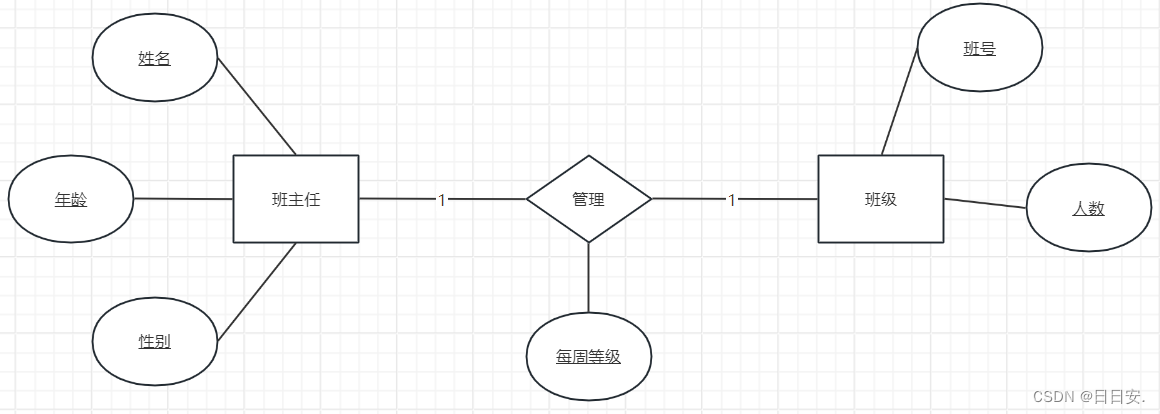

1：1的E-R图转换关系模式（联系有属性）

1：1的E-R图转换关系模式，2个实体中间的联系可以归并到任意一边，也可以自成一个实体；

归到班主任一边

在班主任实体中添加班级实体的主键+联系本身的属性

班主任（姓名，性别，年龄，班号，每周等级）

班级（班号，人数）

归到班级一边

在班级实体中添加班主任实体的主键+联系本身的属性

班主任（姓名，性别，年龄）

班级（班号，人数，姓名，每周等级）

自成一个实体

在其中添加两个相连实体的主键+联系本身的属性

班主任（姓名，性别，年龄）

班级（班号，人数）

管理（姓名，班号，每周等级）

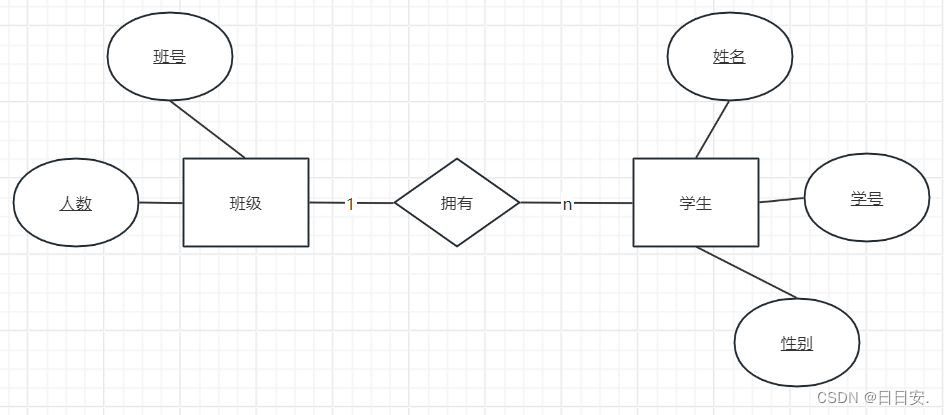

1：n一对多

两个实体之间是1对多的关系，1个班级里面有多个学生。

注：如果无法分清哪端是1哪端是n可以将自己想象为实体；

例如我是班级实体，我可以对应n个学生，那么对端学生就是n；

例如我是学生实体，我只可以对应一个班级，那么对端班级就是1

1：n的E-R图转换关系模式，2个实体中间的联系只能归到多的那一端实体中，也可以自成一个实体；

归到n端学生一边

在学生实体中添加1端即班级实体的主键

班级（班号，人数）

学生（姓名，学号，性别，班号）

自成一个实体

联系若无属性则在其中添加n端实体的主键

班级（班号，人数）

学生（姓名，学号，性别）

 拥有（姓名）

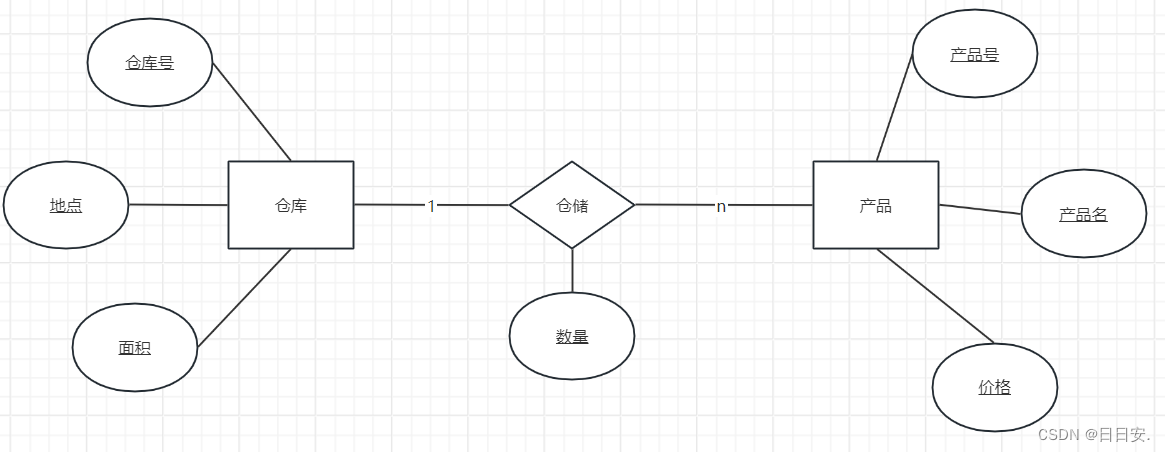

1：n的E-R图转换关系模式（联系有属性）

1：n的E-R图转换关系模式，2个实体中间的联系只能归到多的那一端实体中，也可以自成一个实体；

归到n端产品一边

在n端产品实体中添加1端仓库实体的主键+联系本身的属性

仓库（仓库号，地点，面积）

产品（产品号，产品名，价格，仓库号，数量）

自成一个实体

在其中添加n端实体的主键+联系本身的属性

仓库（仓库号，地点，面积）

产品（产品号，产品名，价格）

仓储（产品号，数量）.

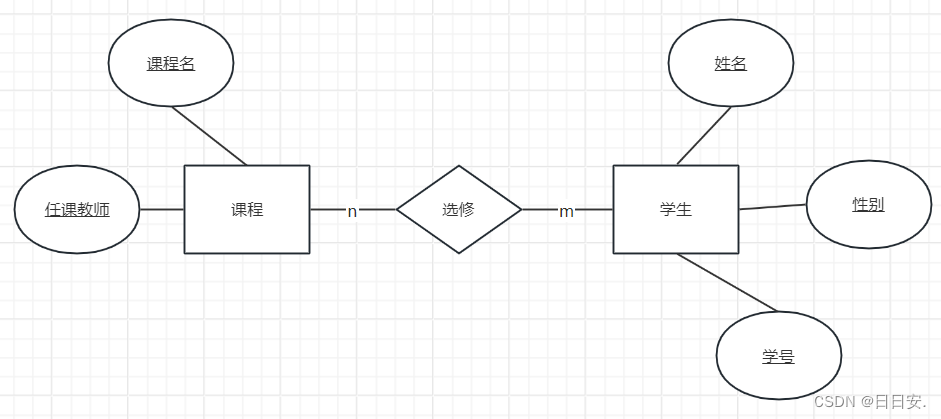

m：n多对多

 m：n的E-R图转换关系模式，2个实体中间的联系只能自成一个实体，联系实体内容是两端实体主键+联系本身属性；

自成一个实体

在其中添加2端实体的主键

课程（课程名，任课教师）

学生（姓名，性别，学号）

选修（课程名，姓名）

m：n的E-R图转换关系模式（联系有属性）

 m：n的E-R图转换关系模式，2个实体中间的联系只能自成一个实体，联系实体内容是两端实体主键+联系本身属性；

自成一个实体

在其中添加2端实体的主键

课程（课程名，任课教师）

学生（姓名，性别，学号）

选修（课程名，姓名，成绩）

E-R图实例

如遇见较为复杂的关系需要画E-R图时，可以先将各个主体画出然后连接；

例如：集团有多个商店。在其信息系统中，对商店记录有商店编号、商店名、地址等信息;对销售的 商品记录有商品号、商品名、规格、单价等信息;对其 职工记录其职工编号、姓名、性别和业绩等级(优秀、良好、较差)等。每个商店可销 售多种商品，每种商品也可放在多个商店销售，每个商店销售每一种商品，需要记录每月的 销售量;每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工按照聘期规定 月薪发放工资，每个聘期长度为 1 年。

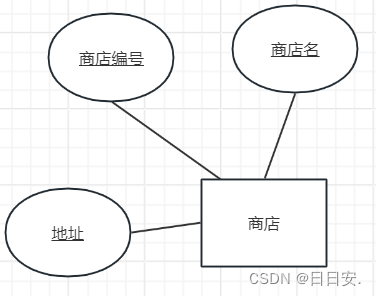

1、先画出商店实体及属性

2、画出商品实体及属性

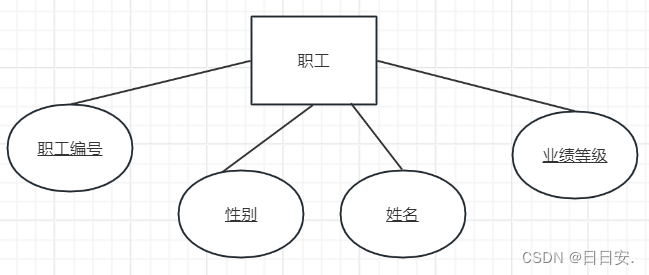

3、 画出职工实体及属性

 4、联系

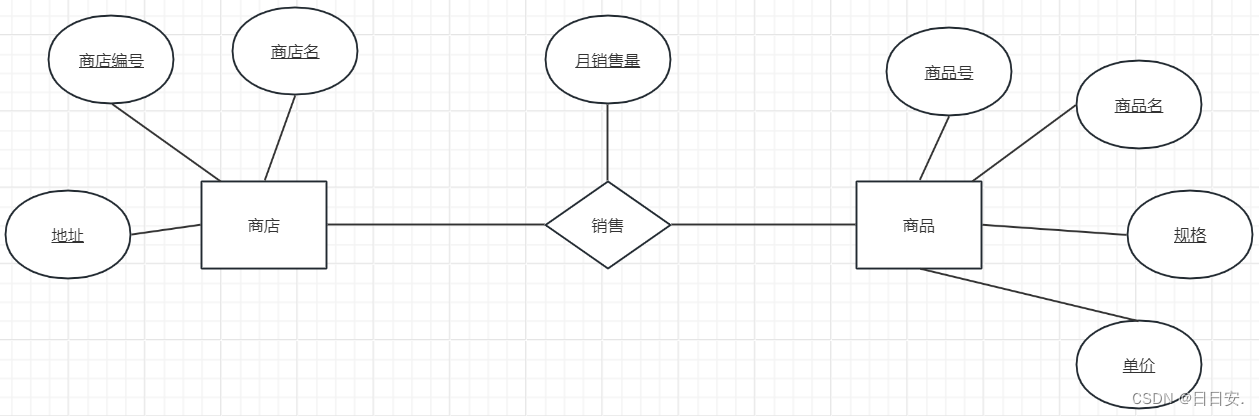

商店和商品的联系是商店销售商品，进而产生月销售量属性

 商店和职工的联系是商店聘用职工，进而产生了聘期属性和月薪属性

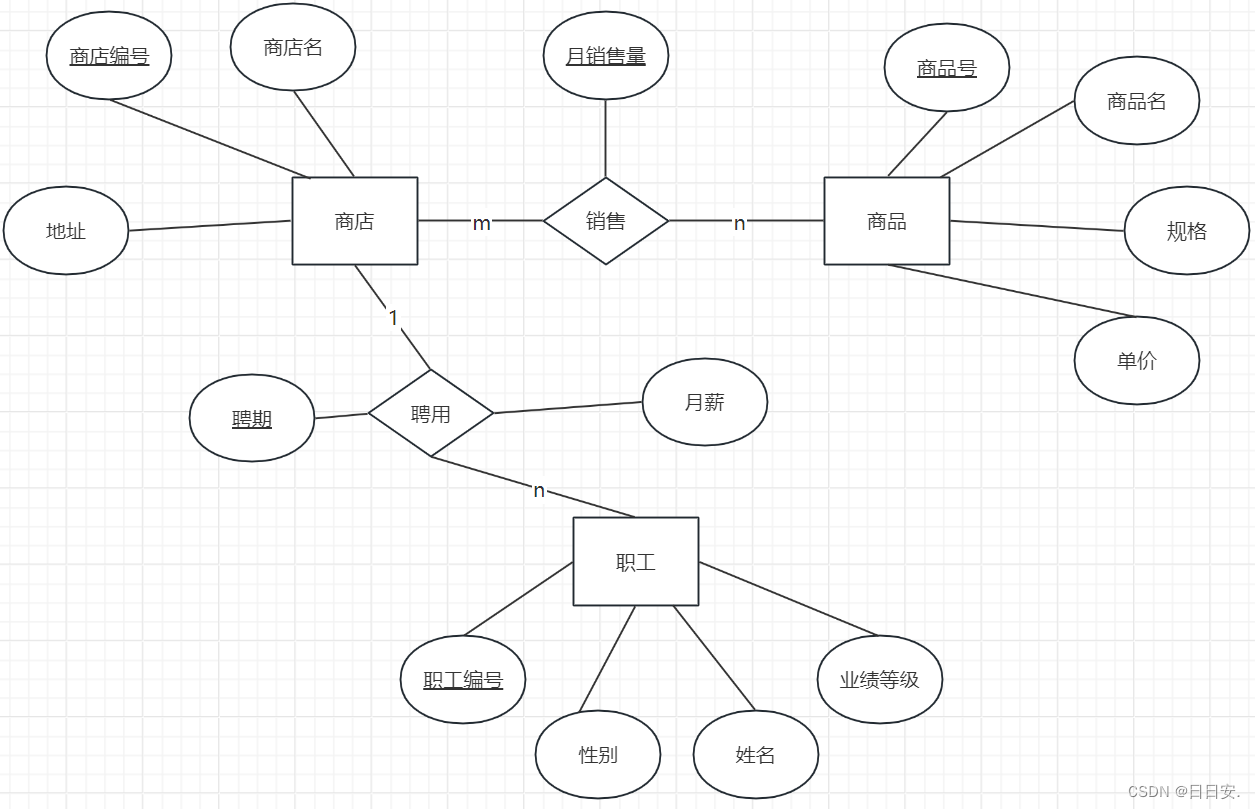

5、组合

 关系模式

写法1：

商店（商店编号，商店名，地址）

商品（商品号，商品名，规格，单价）

销售（商店编号，商品号，月销售量）

销售联系两端是多对多，所以只能自成实体

职工（职工编号，性别，姓名，业绩等级，商店编号，聘期，月薪）

聘用联系两端是1对多，所以归于多端，在多端添加对应1端的主键和联系本身的属性

写法2：

商店（商店编号，商店名，地址）

商品（商品号，商品名，规格，单价）

销售（商店编号，商品号，月销售量）

销售联系两端是多对多，所以只能自成实体

职工（职工编号，性别，姓名，业绩等级）

聘用（职工编号，聘期，月薪）

聘用联系两端是1对多，可以自成实体，在联系自成的实体中添加多端的主键

多实体联系

关系模式

供应商（供应商号，供应商名，地址）

零件（零件号，零件名，单价）

产品（产品号，产品名，型号）

供应（供应商号，零件号，产品号，数量）

多对多连接，联系自成实体，前3个属性是所联系的3个实体的主键，后一个是联系自身属性

例题：

答案：C

图中E-R模型是多对多，关系模型数量是3个实体+联系所成实体 ，共4个关系模式

题型

         数据库设计考察形式一般是大题，主考方向是E-R图以及对应关系模式的转换或补充，多个关系模式之间的联系归属问题考究细节。与数据流图类似，需要仔细研读题干信息并将题干信息对应到图中。  在1：n的关系中，在n端的关系中一定要添加1端实体的主键，  在1：1的关系中，在任意端的关系中选择一个要添加另一端实体的主键。

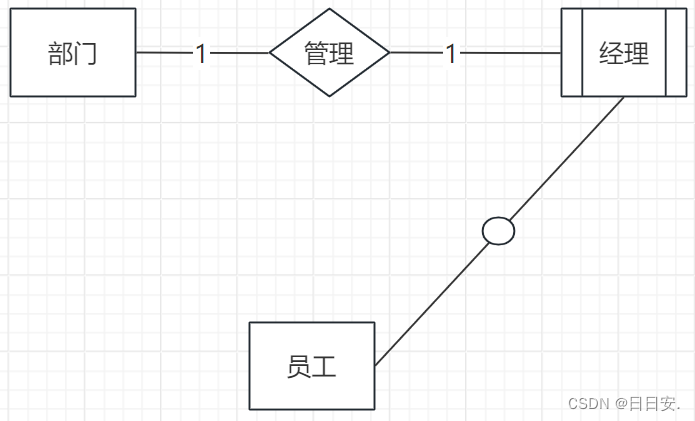

一个部门有一个经理，一个经理管理一个部门，经理属于部门员工中一个特殊的员工，用下图表示。如果经理的属性是任职时间，员工的属性是员工编号，姓名，岗位，电话，工资；此时经理的关系模式是，经理（员工号，任职时间），要表明是谁当了经理。
