stm32笔记-GPIO初始化函数之GPIO_DeInit()、GPIO_Init()、GPIO_StructInit()

GPIO

平时在用f103库写GPIO口配置的代码一般只会用到
void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct); //GPIO初始化函数
看例程的时候看见出现了另外两个关于GPIO口配置的库函数：
void GPIO_DeInit(GPIO_TypeDef* GPIOx);
void GPIO_StructInit(GPIO_InitTypeDef* GPIO_InitStruct);

具体的GPIO寄存器以及GPIO_Init()函数可以参考这篇文章
链接: https://blog.csdn.net/u013565163/article/details/50198653/.

一般配置GPIO的步骤

在stm32中无论是普通的IO还是单片机上带有的外设都是要使用GPIO的实现的，所以说无论实现什么功能的时候都要进行GPIO的配置
GPIO配置步骤可以根据如下：
1.打开GPIO时钟
2.配置GPIO对应结构体
3.初始化结构体
若是外设对应的GPIO还需要打开对应外设的时钟以及配置外设对应的结构体

下面是根据库函数配置的代码

void GPIO_Init(void)
{
/*以配置PB12为例子，步骤根据上面三步来*/
	GPIO_InitTypeDef  GPIO_InitStruct;		//声明配置的结构体
	RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE);	//打开GPIOB对应的时钟

	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;		//配置输出模式——推挽输出
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_12;		//指定12引脚，即PB12
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;//引脚速率

	GPIO_Init(GPIOB,&GPIO_InitStruct);			//调用初始化结构体函数，初始化结构体
}

有关三个库函数的理解

①void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);这个在上面例子中已经使用过，可以理解为，将结构体InitStruct中的成员引用出来后并全部赋值，将整个结构体和对应的GPIO口进行初始化，让它们可以用！

②void GPIO_DeInit(GPIO_TypeDef* GPIOx)；(x为A~G，每一个GPIO对应16口 GPIO0 ~ GPIO15)
函数功能描述：Deinitializes the GPIOx peripheral registers to their default reset values.翻译：将外设GPIOx寄存器重设为缺省值（不是很明白意思）
直接看名字就可以理解为反初始化，意思就是让其不能用。在编译器中直接去查看该函数的描述：

通过这个可以看到，DeInit就是通过将函数的时钟给关闭，然后让对应的GPIO寄存器不工作了

③void GPIO_StructInit(GPIO_InitTypeDef* GPIO_InitStruct);
功能描述:Fills each GPIO_InitStruct member with its default value.翻译：把GPIO_InitStruct中的每一个参数按缺省值填入

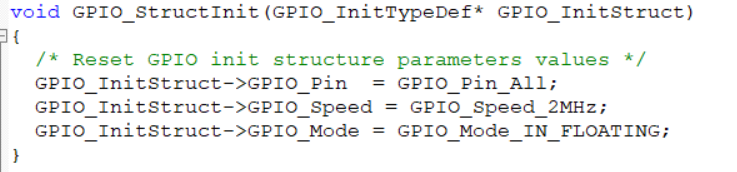

直接看库函数对这个函数的描写

就相当于调用这个函数直接把三个结构体成员按照它写的给你赋值好了，这就是描述的缺省值！后面也可以改。
综上而言：
这里的三个和初始化有关的函数，用得较多的还是自己配置好后的GPIO_Init（），另外两个在别的程序中看见的话可以到库函数里面的去找，看具体啥意思
