智能存储组件

学习目标：

 学习完本章课程后，您将能够：
 了解存储产品的形态
 了解控制框和硬盘框的作用及组件
 了解机械硬盘和固态硬盘的工作原理
 了解存储框间级联的线缆、方式及接口模块

学习内容：

1. 控制框
2. 硬盘框
3. 级联模块
4. 硬盘
5. 接口模块

控制框

存储产品形态

**
说明：以华为OceanStor Dorado V6系列产品为例
控制框形态
 控制框采用部件模块化设计，主要由系统插框、控制器（内含风扇模块）、BBU模
块、电源模块、管理模块和接口模块等组成。

控制框正视图详解

说明：以华为OceanStor Dorado V6产品为例

控制器
 控制器是设备中的核心部件，主要负责处理存储业务、接收用户的配置管理命令、
保存配置信息、接入硬盘和保存关键信息到保险箱硬盘。
-
–BBU模块和风扇模块

保险箱盘

电源模块
 电源模块为交流电源模块，可以支持控制框在最大功耗模式下正常运行。

硬盘框

硬盘框形态
 硬盘框采用部件模块化设计，主要由系统插框、级联模块、电源模块和硬盘模块等
组成。

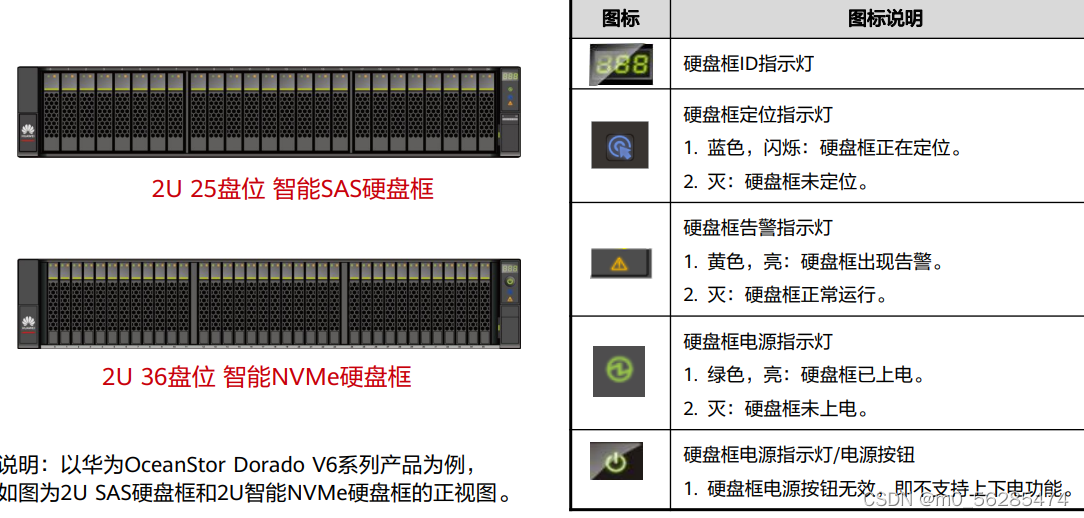

硬盘框正视图

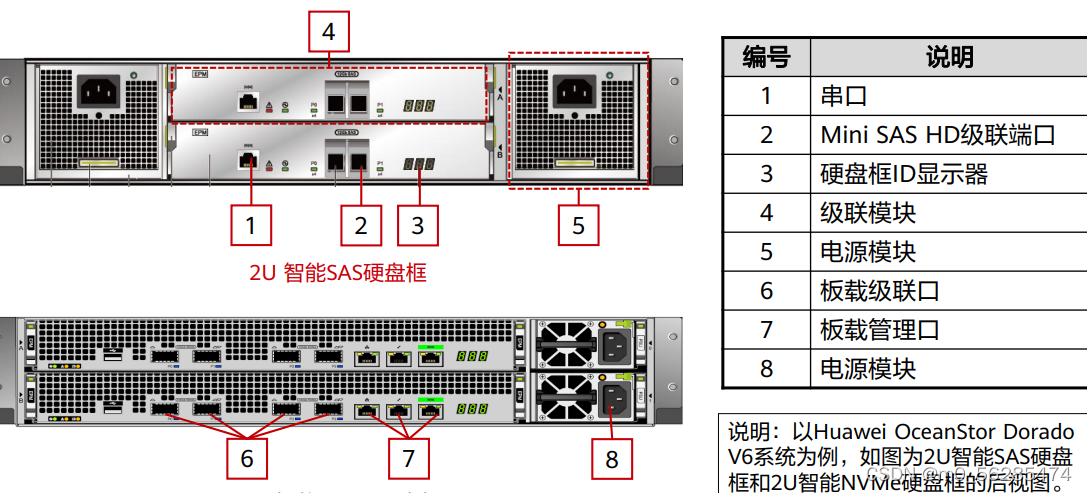

硬盘框后视图

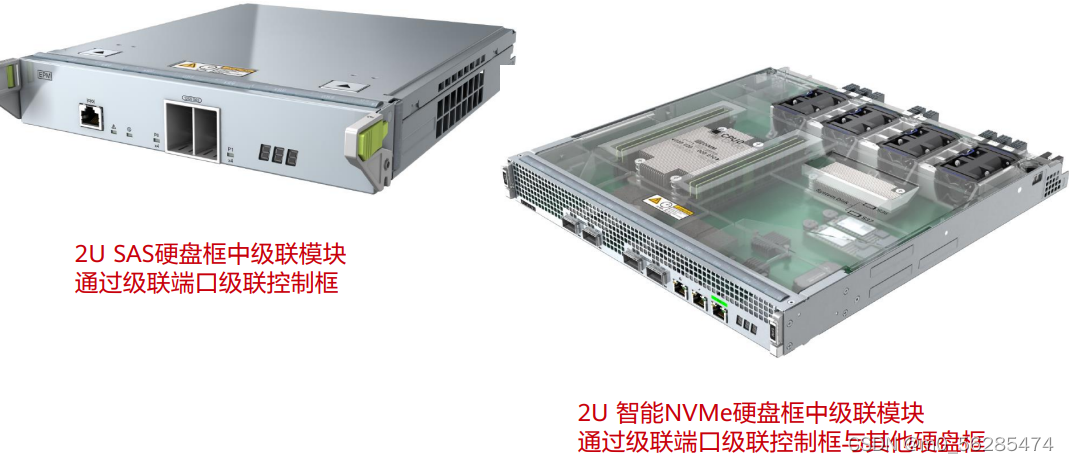

级联模块

级联模块

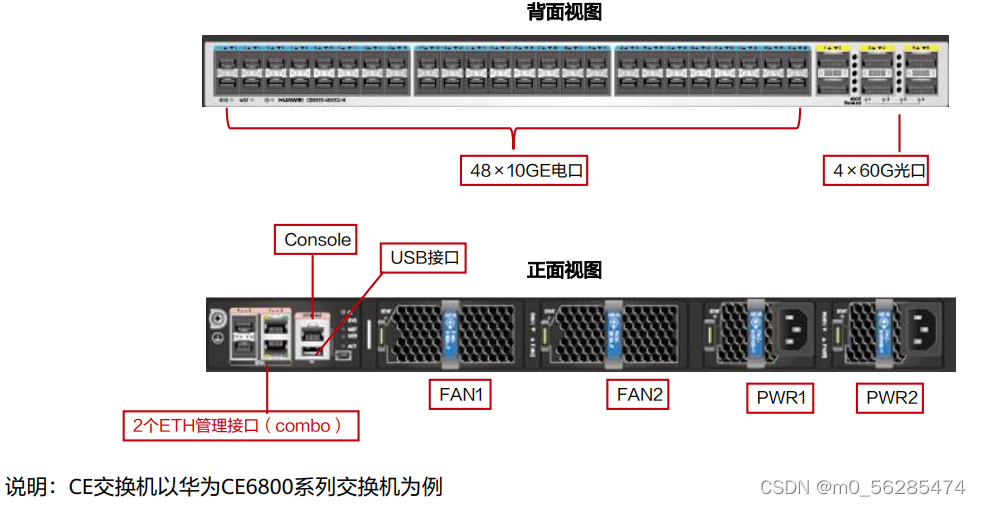

CE交换机

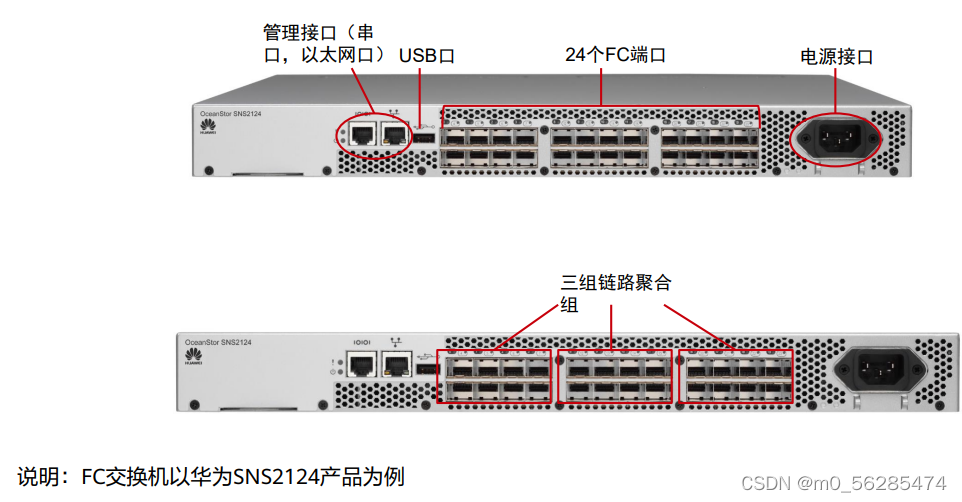

FC交换机

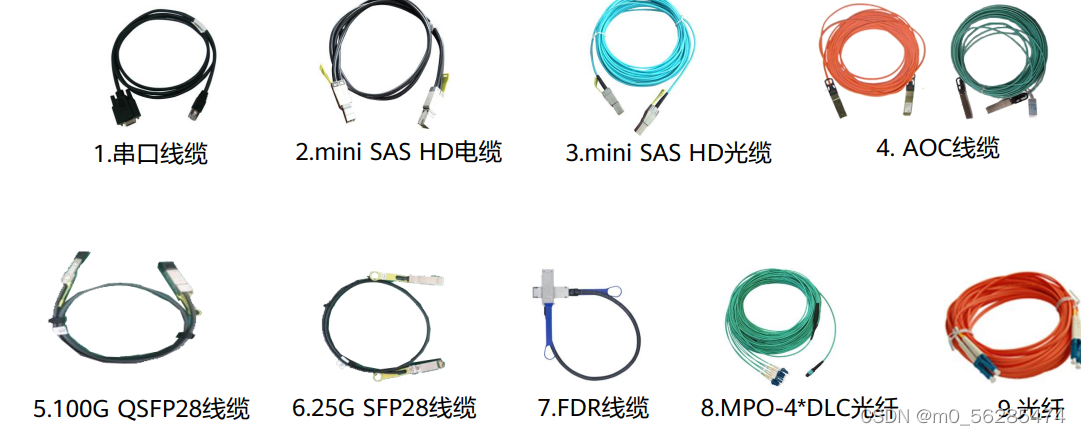

设备线缆

硬盘

 机械硬盘
硬盘类型

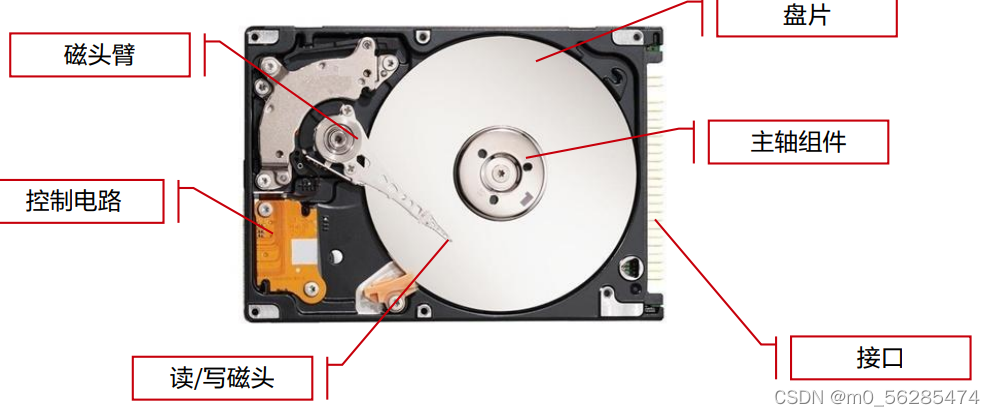

机械硬盘结构
 机械硬盘的结构大致包括：盘片、磁头臂、读/写磁头、主轴、硬盘接口和控制电路
等。

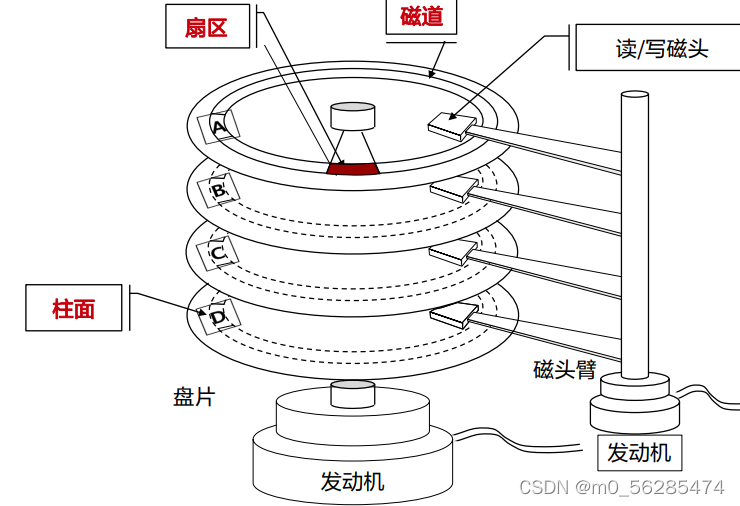

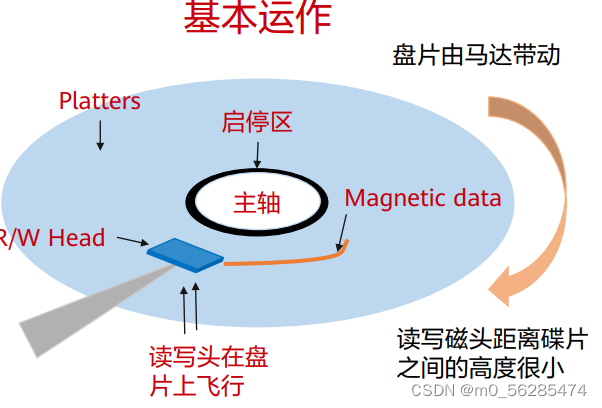

机械硬盘工作原理
 盘片 Platters
 磁道 Track
 柱面 Cylinder
 扇区 Sector
 磁头 Head

硬盘上的数据组织

硬盘容量和缓存
 硬盘容量
 硬盘容量=柱面数磁头数扇区数*扇区大小，单位为MB或GB，影响硬盘容量的因素有单
碟容量和碟片数量。
 缓存（Cache）
 由于CPU和硬盘之间存在巨大的速度差异，为解决硬盘在读写数据时CPU的等待问题，在
硬盘上设置适当的高速缓存，以解决二者之间速度不匹配的问题，硬盘缓存与CPU上的高
速缓存作用一样，是为了提高硬盘的读写速度。
影响硬盘性能的因素：

平均访问时间
 平均访问时间由以下两项构成
 平均寻道时间（Average Seek Time）
 平均等待时间（Average Latency Time）

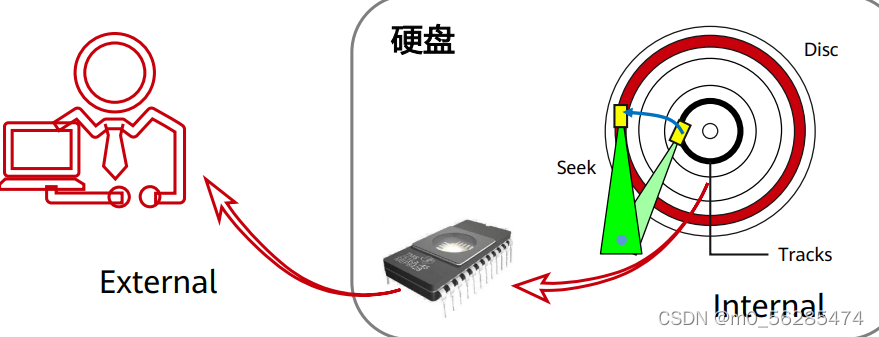

数据传输速率
 数据传输速率（Data Transfer Rate）
 内部传输速率（Internal Transfer Rate）
 外部传输速率（External Transfer Rate）/接口传输率

硬盘的IOPS和传输带宽
 IOPS
 IOPS (Input/Output Per Second)指每秒的输入输出量(或读写次数)，是衡量硬盘性能的
主要指标之一。
 IOPS的计算：由寻道时间、旋转延迟和数据传输时间三部分组成。
 传输带宽（Throughput吞吐量）
 指单位时间内成功传输的数据数量，即传输数据流的速度。例如写入10000个1KB的文件
需要10s，则此时传输带宽只达到1MB/s；若写入一个10MB的文件用了0.1s，则此时的传
输带宽为100MB/s
并行传输和串行传输
 现在有8个数字从1到8，需要传送给对方。传输方式如下：
`

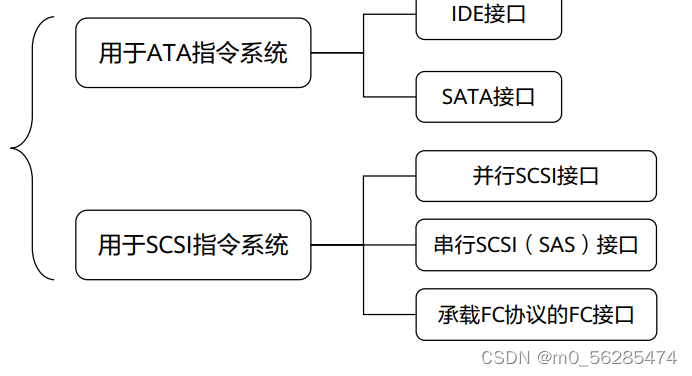

硬盘接口技术
 不管硬盘内部多么复杂，它必定要给使用者一个简单的接口，用来对其访问读取数
据。硬盘向用户提供的物理接口包括如下几种：

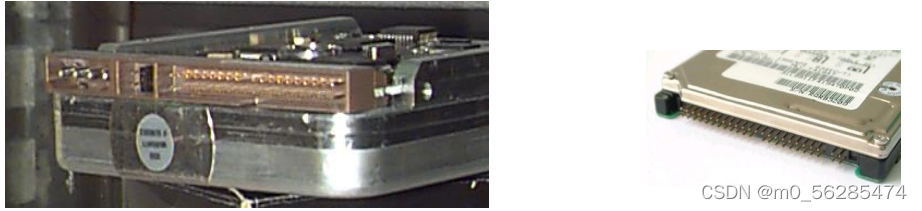

IDE硬盘接口
 IDE接口，也称为PATA接口（Parallel ATA，并行传输ATA）
 ATA，Advanced Technology Attachment高级技术附加装置
 ATA硬盘也经常称为IDE Integrated Drive Electronics硬盘
 ATA接口为并行ATA技术

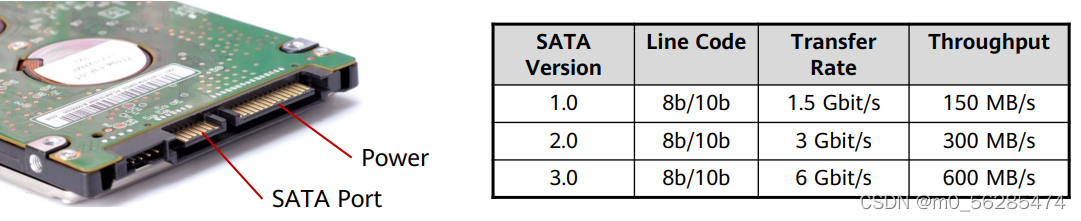

SATA硬盘接口
 SATA：Serial ATA ，串行ATA
 SATA采用串行方式进行数据传输，接口速率比IDE接口高。
 SATA硬盘采用点对点连接方式，支持热插拔，即插即用。

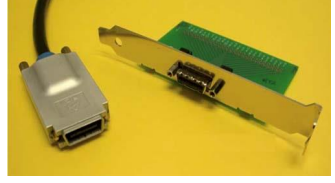

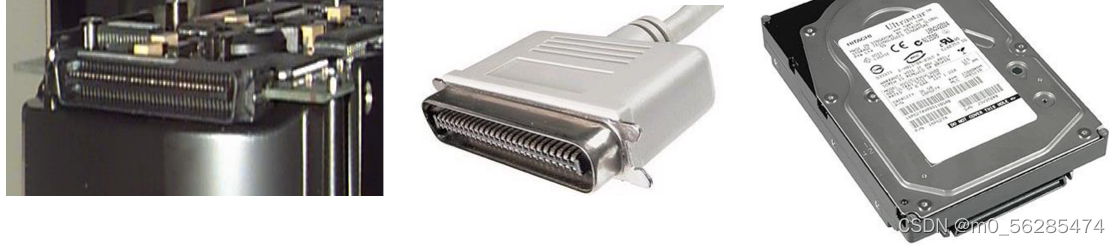

SCSI硬盘接口
 SCSI (Small Computer System Interface ) 小型计算机系统接口
-
SAS硬盘接口
 SAS(Serial Attached SCSI) 串行连接SCSI
 SAS是一种点对点、全双工、双端口的接口
 SAS向下兼容SATA
 速率每路600M
 SAS具有高性能、高可靠性、强大的扩展性能

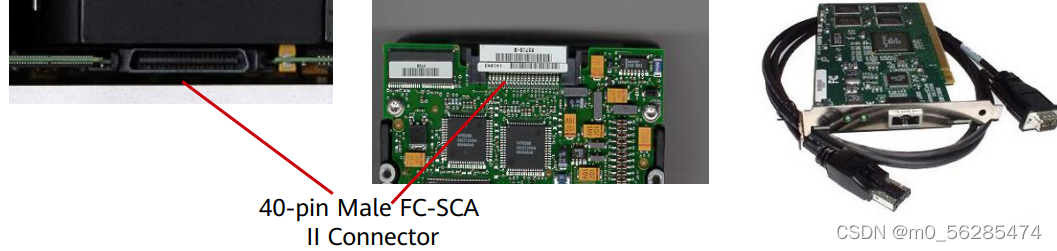

FC硬盘接口
 FC硬盘采用FC-AL( Fiber Channel Arbitrated Loop）光纤通道仲裁环
 FC-AL是一种基于SCSI协议设计的双端口的串行存储接口
 FC-AL支持全双工工作方式
 FC为上层协议（SCSI,IP等）提供一个通用硬件传输平台，FC是一种高速度、高可靠、低
延迟、高吞吐量的串行数据传输接口。

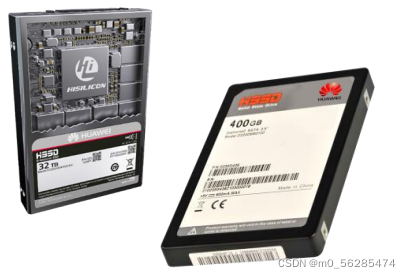

 固态硬盘
 相对于HDD而言，固态硬盘SSD在性能、可靠性、能耗、轻便性方面有着绝对的优
势，目前已经在各领域得到广泛应用。
 SSD特点：
 使用flash技术存储信息，数据传输速度比HDD快
 内部没有机械结构因此耗电量更小、散热小、噪音小
 SSD盘使用寿命受擦写次数影响

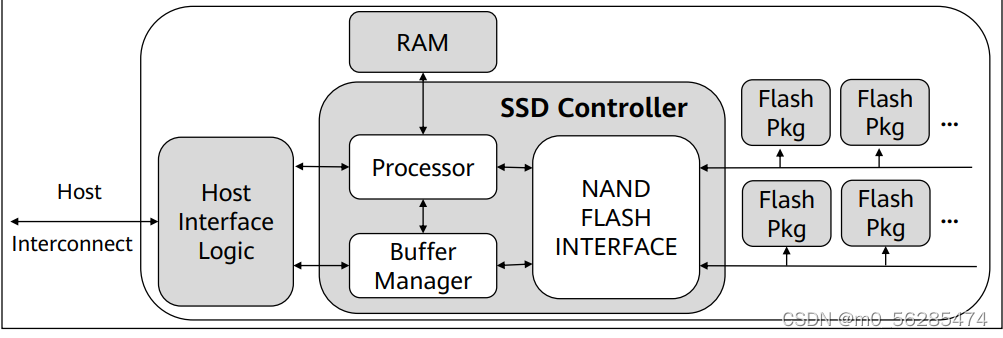

SSD架构
 SSD主要由控制单元和存储单元（当前主要是Flash闪存颗粒）组成。
 控制单元：SSD控制器、主机接口、DRAM等；
 存储单元：NAND FLASH颗粒。

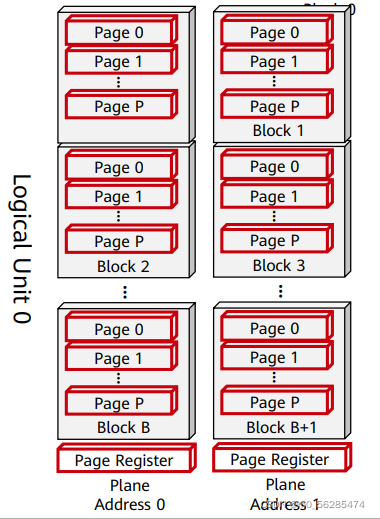

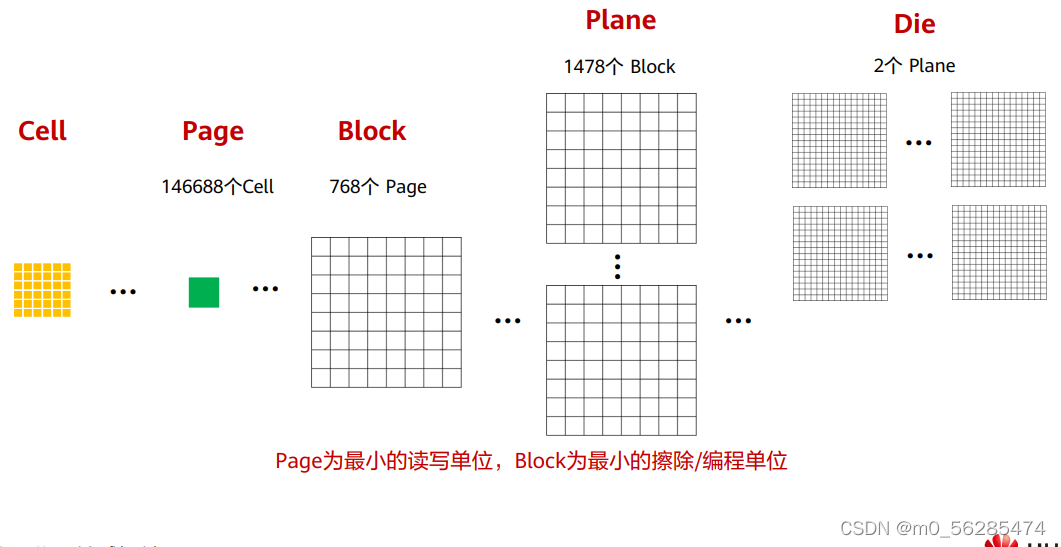

NAND Flash
 NAND Flash内部存储单元组成包括：
 LUN、Plane、Block、Page、Cell
 对NAND Flash的读写数据的操作主要涉及
擦除（Erase）、编程（Program）和读
（Read）。
 NAND Flsh是非易失性介质，在写入新数据
之前必须保证Block被擦除过。对Block擦除
一次后再写入一次称为一次P/E Cycle。

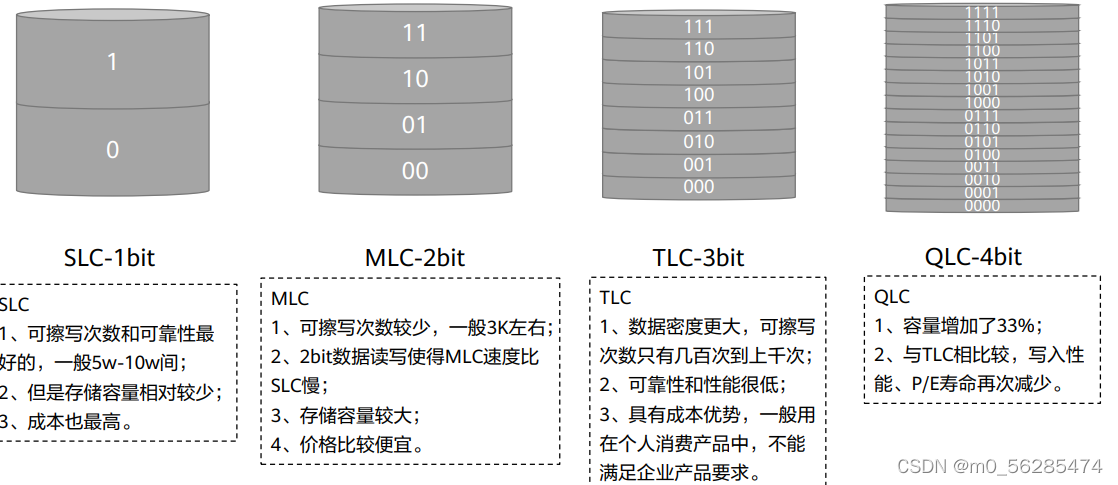

SLC、MLC、TLC和QLC

闪存颗粒数据关系

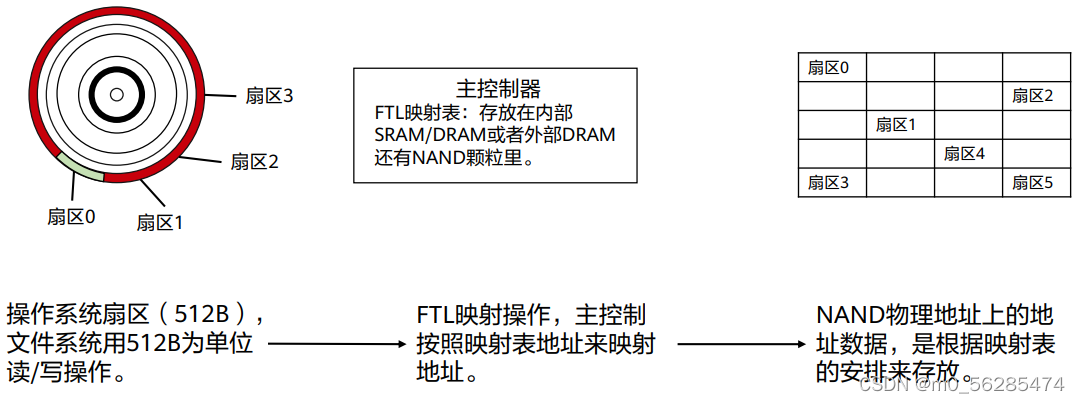

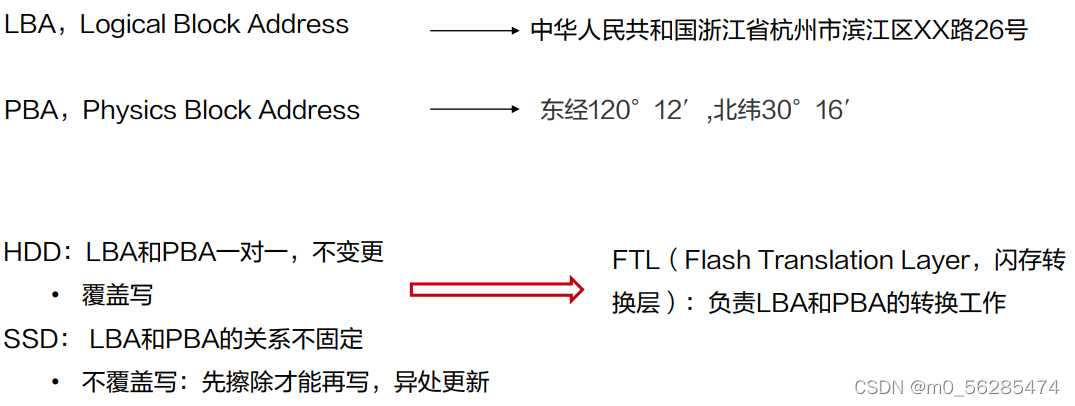

地址映射管理

FTL闪存转换层

SSD数据写入过程 (1)
 以8通道为例，分析Host怎么写SSD。

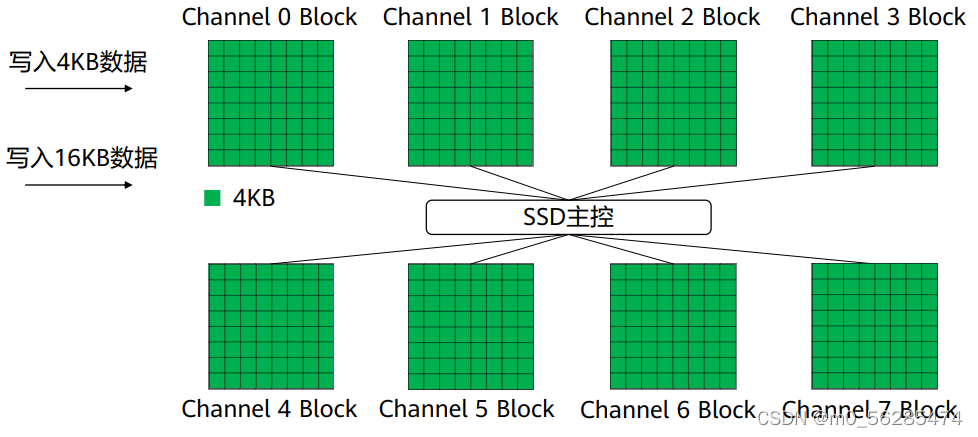

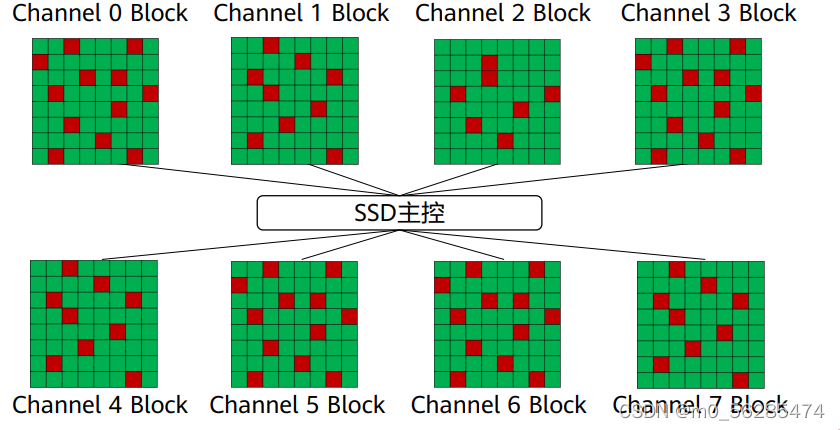

SSD数据写入过程 (2)
 当整个SSD写满后，从用户角度来看，如果想写入新的数据，必须删除一些数据，腾出空间再写。用户
在删除和写入数据的过程中，会导致一些Block里面的数据变无效或者变老。

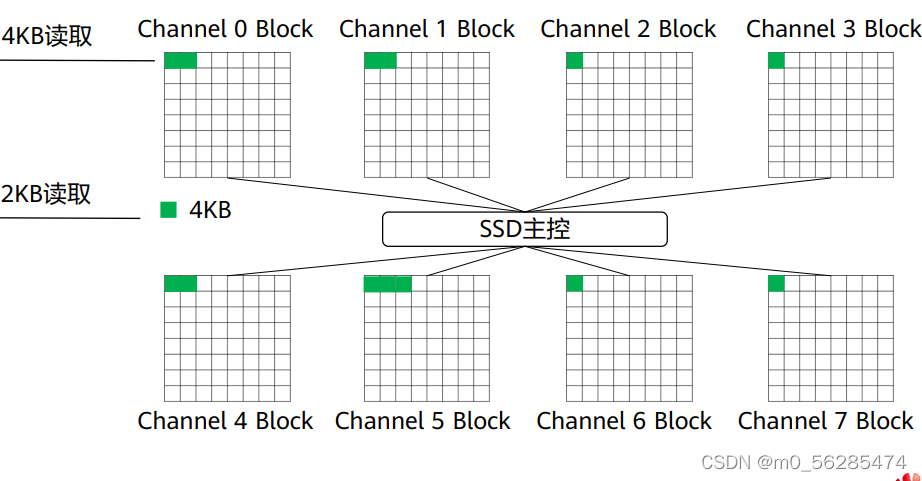

SSD数据读取过程

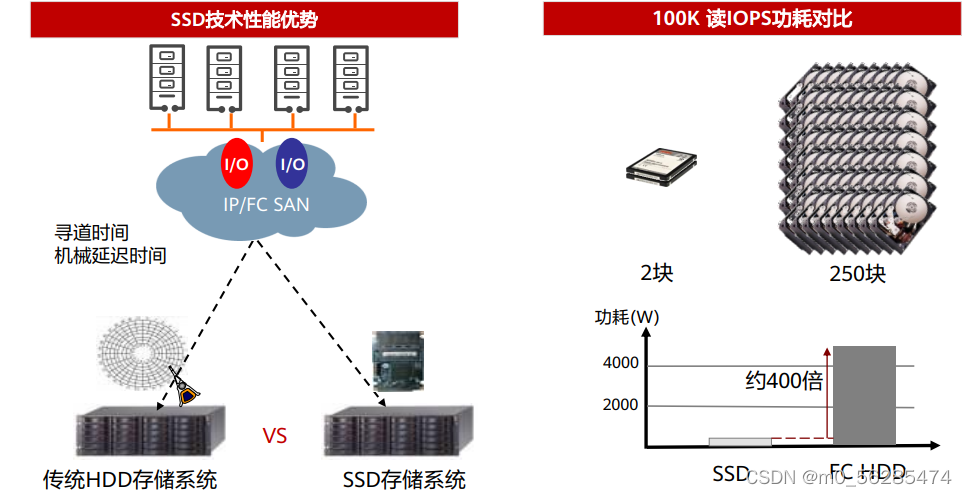

SSD性能优势

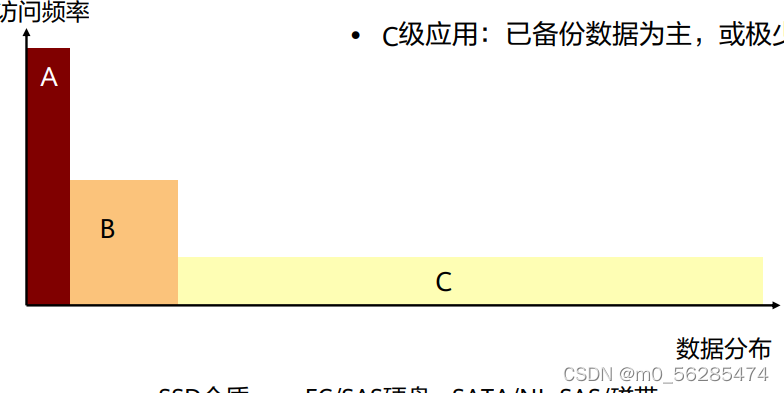

SSD在存储中的应用
 A级应用：以高并发随机读写为主，如数据库应用；
 B级应用：顺序读写的大容量文件、图片、流媒体等；
 C级应用：已备份数据为主，或极少使用的数据

接口模块

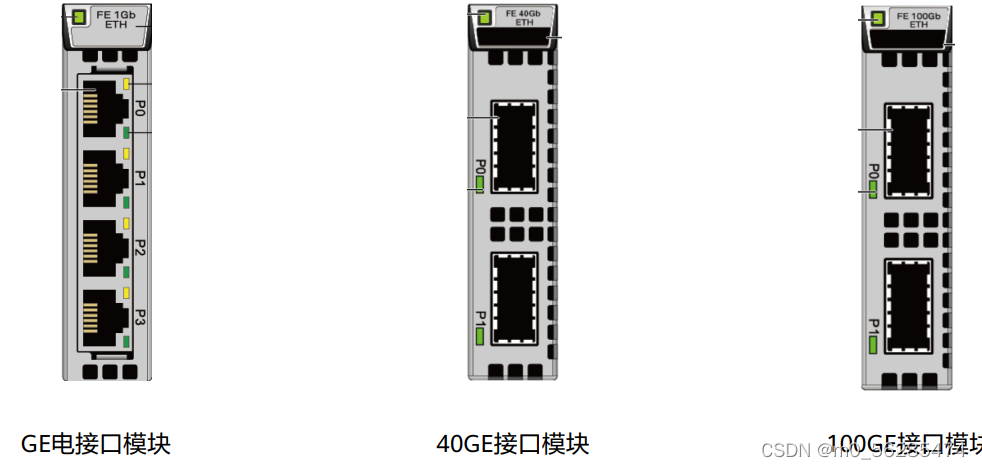

GE接口模块

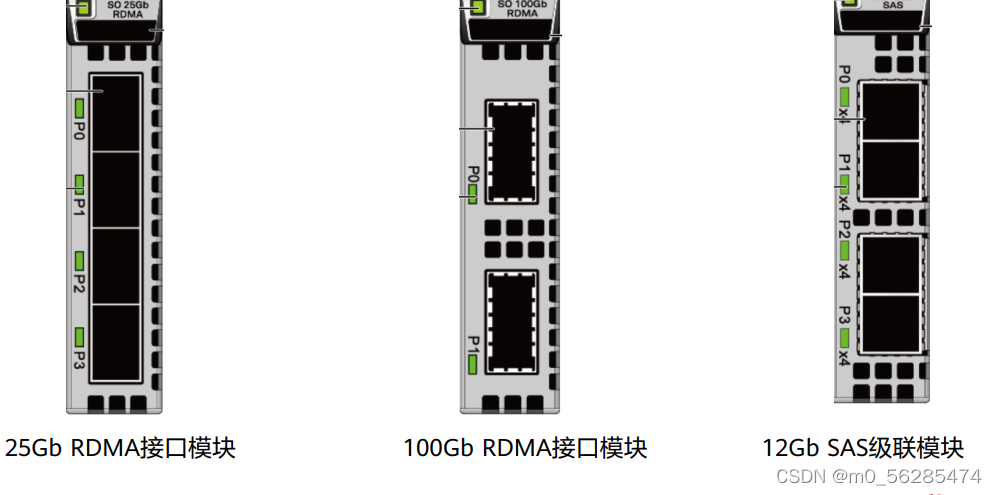

SAS级联模块和RDMA接口模块

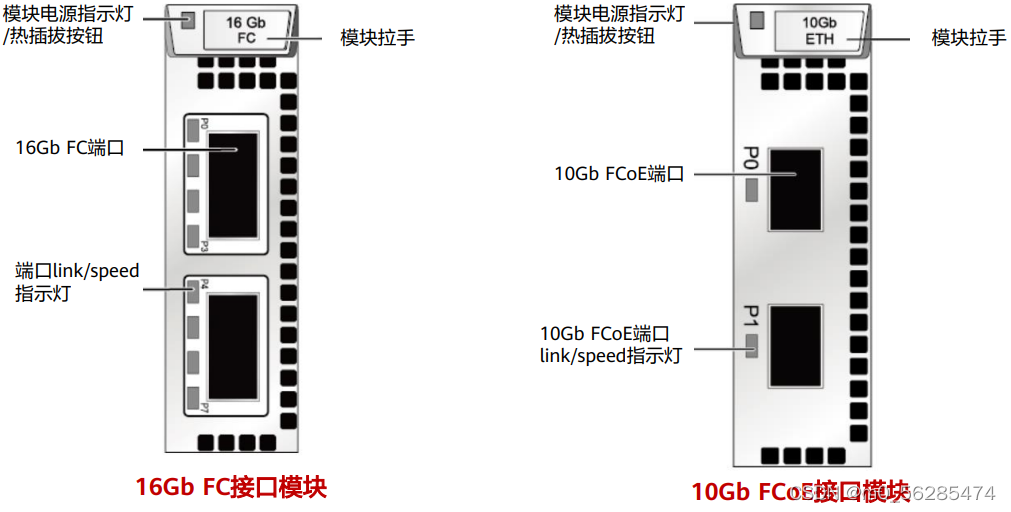

FC接口和FCoE接口模块
