opnet14.5+win10+vs2010下载安装详细教程

前言

本文是在win10系统（64bit）下安装opnet14.5+vs2010，参考了多篇博客，最终成功安装opnet14.5，在此详细记录一下过程，同时也希望能够帮助到需要的人。

主要参考的博客是win11 vs2010安装教程(超详细，附下载链接）_oifengo的博客-CSDN博客OPNET Modeler 的安装及其相关配置_opnet安装教程_西岸贤的博客-CSDN博客

---

1 安装vs2010

注意：这里vs2010是指Microsoft Visual Studio2010，而不是Visual Studio Code2010。

vs2010百度网盘安装包：链接：https://pan.baidu.com/s/1yiZUOqniS4OTO-JXpVePeQ
提取码：j68l
需要的大家可以自行获取（永久有效）。

下载解压后是一个ISO镜像文件，上述所提供的资源是vs2010旗舰版（2.5G）。

1.1 安装

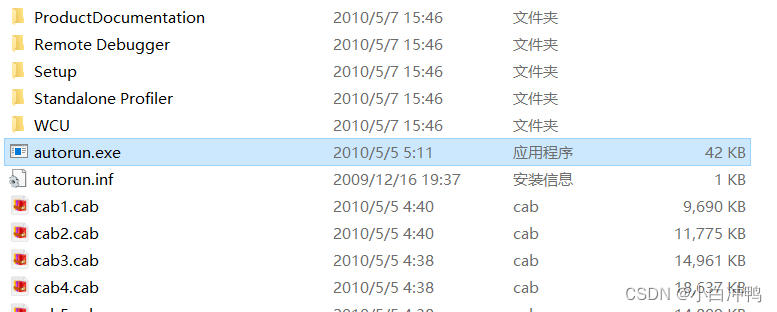

1.下载并解压后，双击ISO文件，打开下面这个文件

​

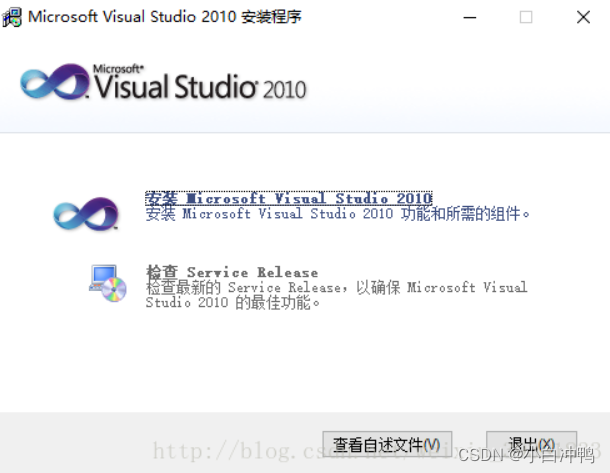

2.进入安装界面，选择第一个安装（这个比较简单）

​

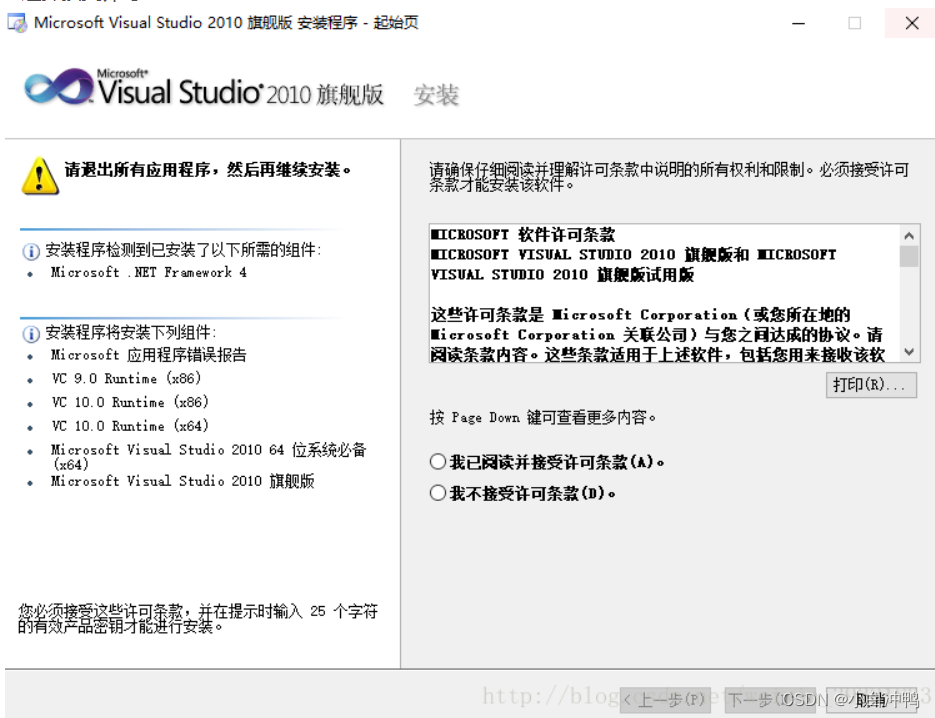

3.选择接受许可

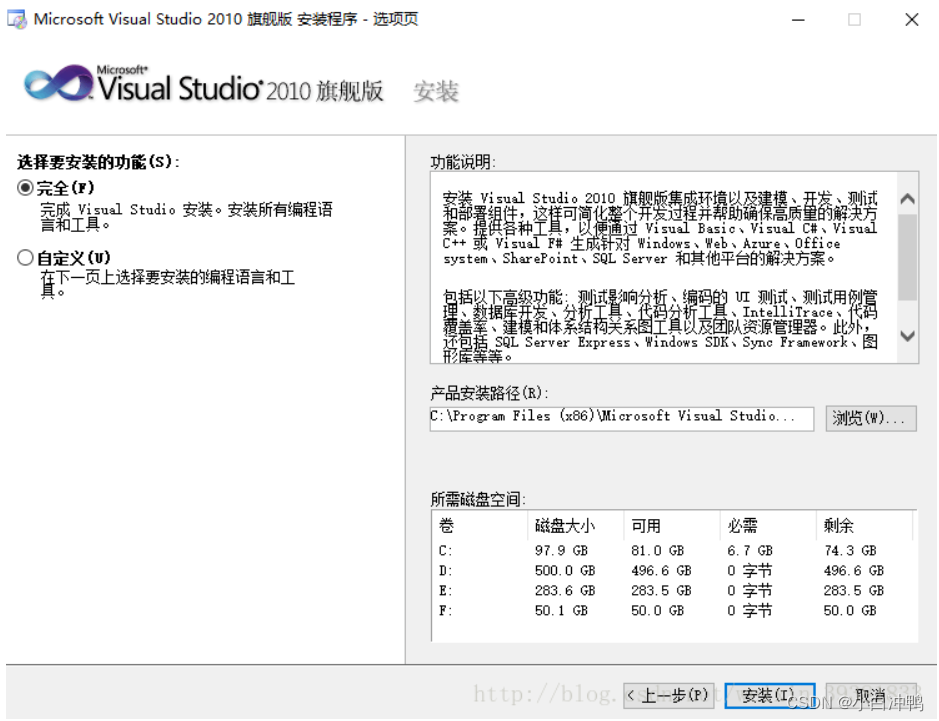

4.选择完全，然后选择安装路径，可以是默认路径，也可以自己设定（这里就选择默认安装路径）

5.安装完成后点击 完成 即可。

1.2 配置C++环境

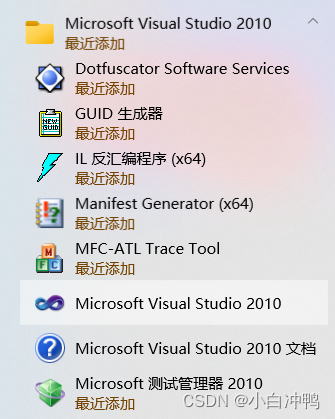

1.在开始菜单中找到Microsoft Visual Studio 2010，点击Microsoft Visual Studio 2010启动

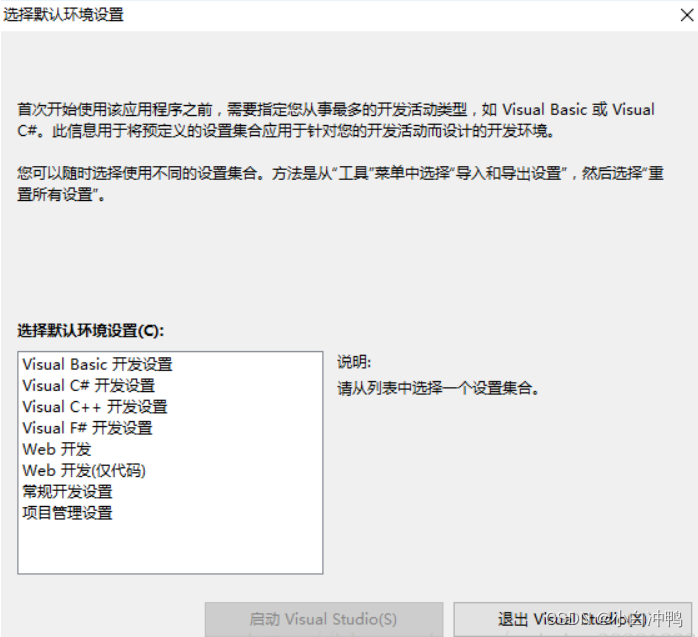

2.选择默认环境设置。由于OPNET是基于C++开发的，所以需要安装配置C++开发所需的环境，因此将vs2010的环境设置为C++，即选择左侧Visual C++开发设置，然后点击启动。

2 配置C++环境变量

选中此电脑，右键属性，点击高级系统设置，然后在系统属性对话框中点击环境变量进行配置。然后新建系统变量lib和include（如下方表格中的前两行）：

变量名：lib        变量值：C:\Program Files (x86)\Microsoft Visual Studio 10.0\VC\lib

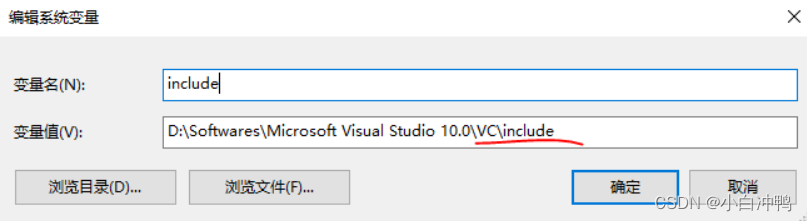

变量名：include      变量值：C:\Program Files (x86)\Microsoft Visual Studio 10.0\VC\include

然后双击path添加如下三个路径： C:\Program Files (x86)\Microsoft Visual Studio 10.0\VC\bin

C:\Program Files (x86)\Microsoft Visual Studio 10.0\Common7\IDE

C:\Program Files (x86)\Microsoft Visual Studio 10.0\Common7\Tools

注意：\VC或者\Common7前面的部分是你的vs2010的安装路径，如果之前修改了安装路径，要注意这里的前半部分要和和自己的vs2010安装路径一致。

结果如下图所示：

以上步骤完成后，一路点确定退出环境变量设置界面。到此C/C++环境变量就配置完成了！

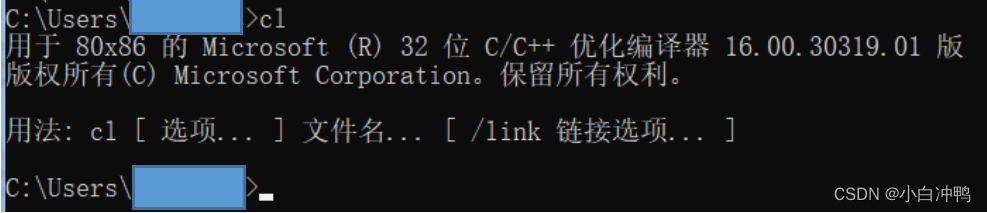

然后可以测试一下C/C++编译器是否配置成功，打开cmd，输入cl然后回车，得到如下截图，就说明配置成功了。

3 安装OPNET Modeler

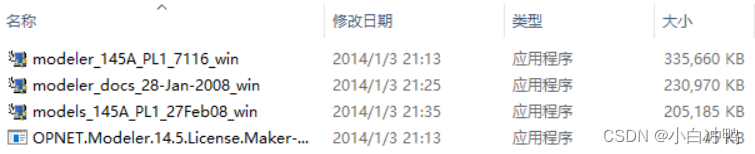

解压OPNET安装包得到如下文件，分别是Modeler的应用程序、在线文档、模型库、license。注意：一定要按顺序安装，不要随便调整顺序，否则可能会导致OPNET Modeler安装不成功。

3.1 安装modeler_145A_PL1_7116_win

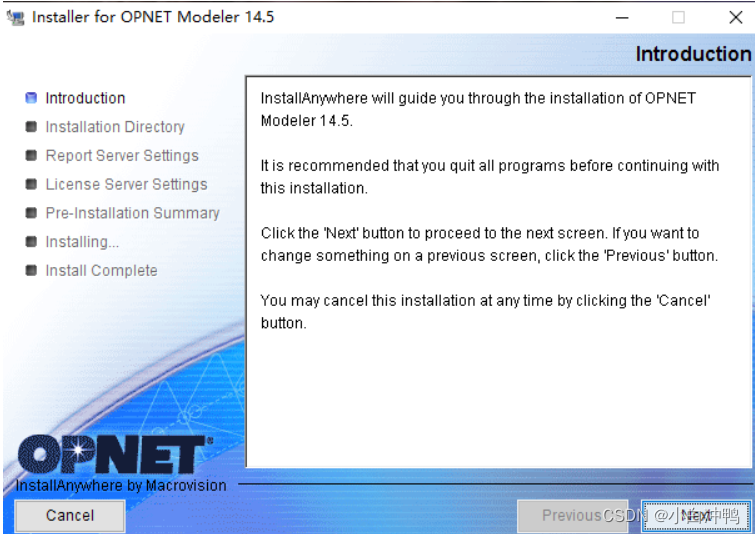

双击modeler_145A_PL1_7116_win，弹出如下对话框

点击Next，选择OPNET Modeler的安装位置，默认是C盘，这里最好调整到别的盘。

点击Next，在License Server Settings页面选择Standalone，

点击Next，然后全部勾选，再点击Next，等其安装完成即可。到此modeler_145A_PL1_7116_win就安装完成了。

3.2 安装modeler_docs_28-Jan-2008_win

同样的方法，双击后等其打开，一路点Next，这里安装路径不用修改，然后等其安装完成即可。

3.3 安装models_145A_PL1_27Feb08_win

同之前一样，一路Next，等其安装完成即可，这里就不再赘述。

3.4 安装OPNET.Modeler.14.5.License.Maker-FFS

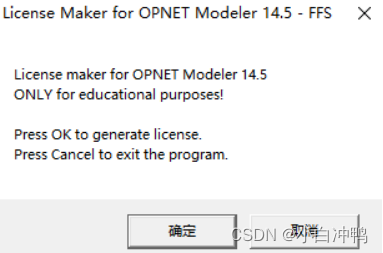

双击该文件弹出如下界面，

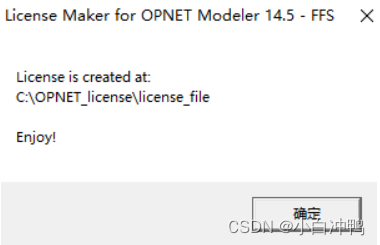

点击确定，就生成了License，如下图所示。

3.5 复制文件

安装路径\14.5.A\sys\pc_intel_win32\bin\manifest_NET2008\下由一下5个文件，

把它们全部复制到上一级目录下，即\14.5.A\sys\pc_intel_win32\bin\下。

至此，OPNET Modeler的安装就完成了，接下来就是配置其环境变量。

4 配置OPNET Modeler的环境变量

在以上配置C/C++环境变量的基础上接着配置OPNET Modeler的环境变量。

4.1 lib

选中lib然后点击编辑打开，追加一下三条路径，注意，路径之间用英文分号分隔。

注意，下面的第一条可能都一样，但是后面两条路径都是你安装路径下的绝对路径。

C:\Program Files (x86)\Microsoft SDKs\Windows\v7.0A\Lib
\14.5.A\sys\lib
\14.5.A\sys\pc_intel_win32\lib

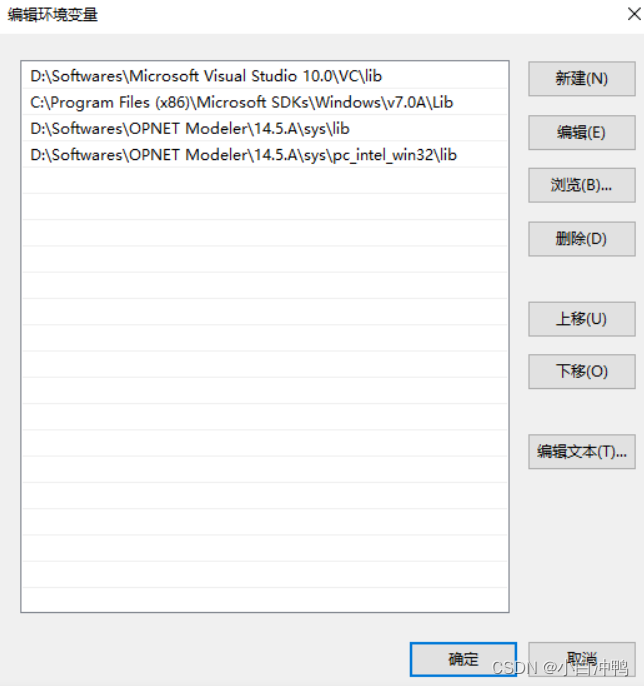

配置完lib所包含的路径后如下图所示。（注意，安装路径不同配置后的结果中的绝对路径也是不同的）

4.2 include

用与lib同样的方法添加下面三条路径到include变量。

C:\Program Files (x86)\Microsoft SDKs\Windows\v7.0A\Include
\14.5.A\sys\include
\14.5.A\models\std\include

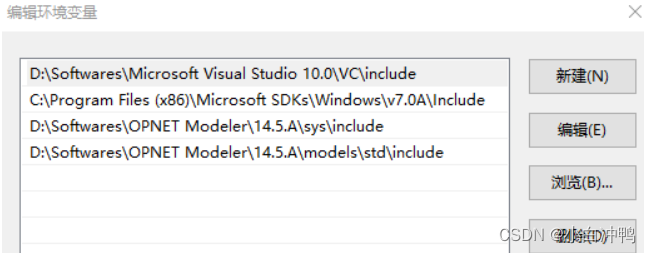

完成后的截图如下所示。

4.3 path

在path下添加如下路径：

\14.5.A\sys\pc_intel_win32\bin

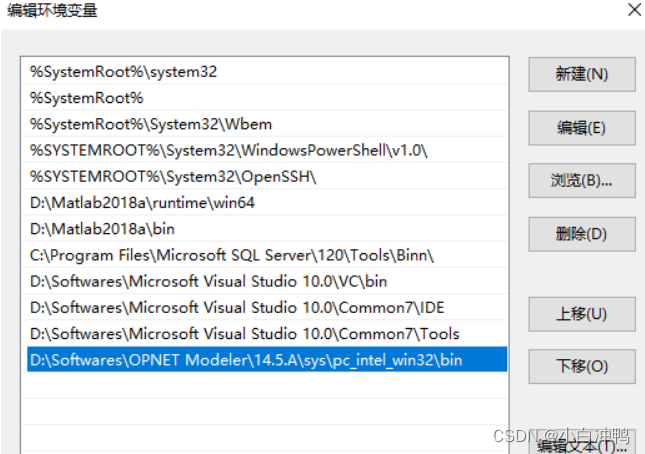

完成后截图如下，

至此，OPNET Modeler的环境变量就配置完成了。

5 OPNET Modeler的启动

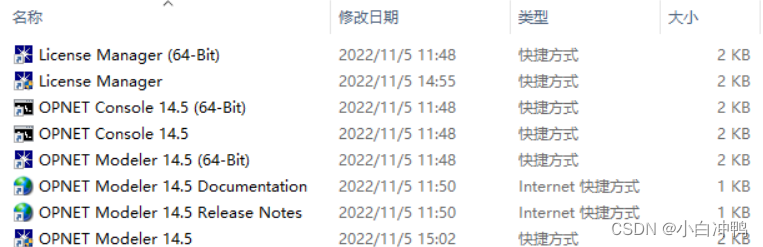

在开始中找到OPNET Modeler14.5，但先不要打开，右键选择更多，点击代开文件位置，跳转到如下所示的页面，

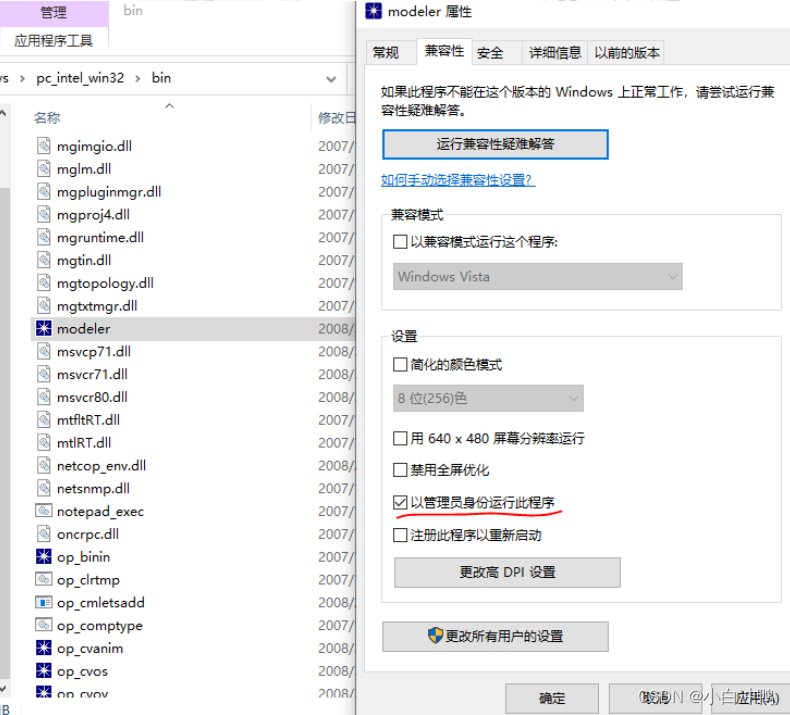

右键点击OPNET Modeler14.5，选择打开文件位置，选中modeler，右键属性，在兼容性下勾选以管理员身份运行此程序，如下图所示。

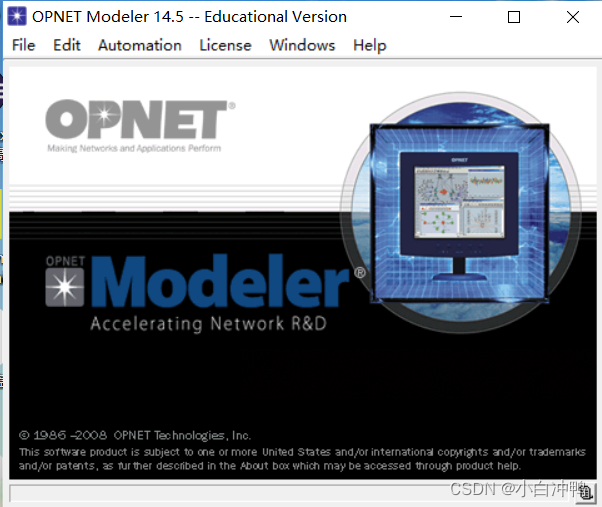

然后点击确定，将快捷方式发送到桌面，双击选择I ACCEPT，关掉其他窗口，就可以得到如下界面，

到此，OPNET Modeler就启动成功了。
