嵌入式铁头山羊stm32-GPIO引脚分布-Day2

原创已于 2025-10-13 23:03:01 修改 · 367 阅读

1 ·

CC 4.0 BY-SA版权

文章标签：

#stm32 #嵌入式硬件 #单片机

于 2025-08-01 17:35:19 首次发布

嵌入式stm32学习专栏收录该内容

16 篇文章

订阅专栏

嵌入式铁头山羊STM32-各章节详细笔记-查阅传送门（点击传送）https://blog.csdn.net/m0_56408226/article/details/151870808

1.在手册中找到单片机的引脚分布图

数据手册中，打开标签目录，找到pinouts and pin description这个

因为自己学是的stm32的f103的c8t6，c就是48引脚，t就是LQFP封装，所以就是LQFP48引脚

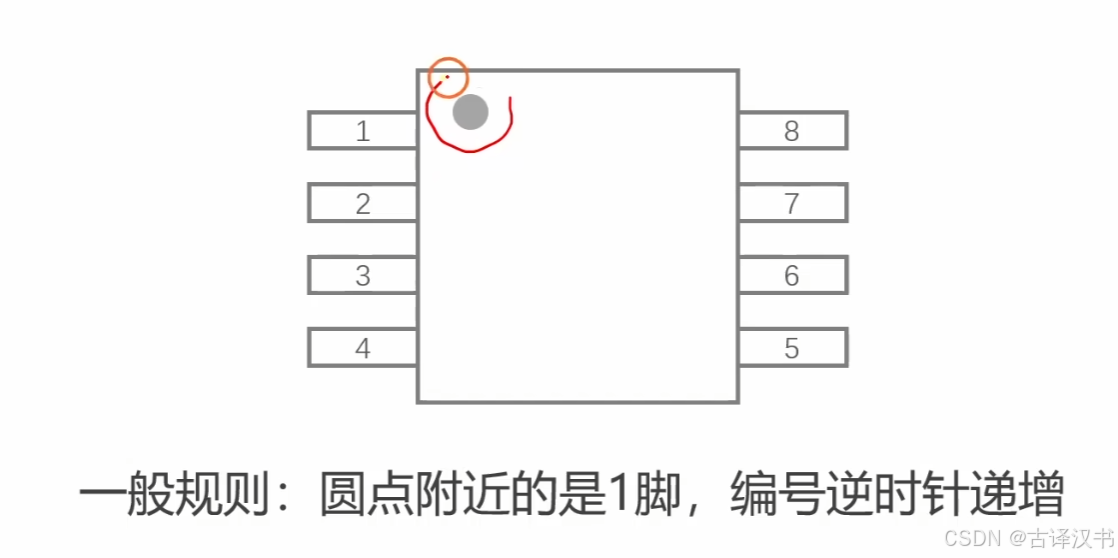

2.引脚的编号规则

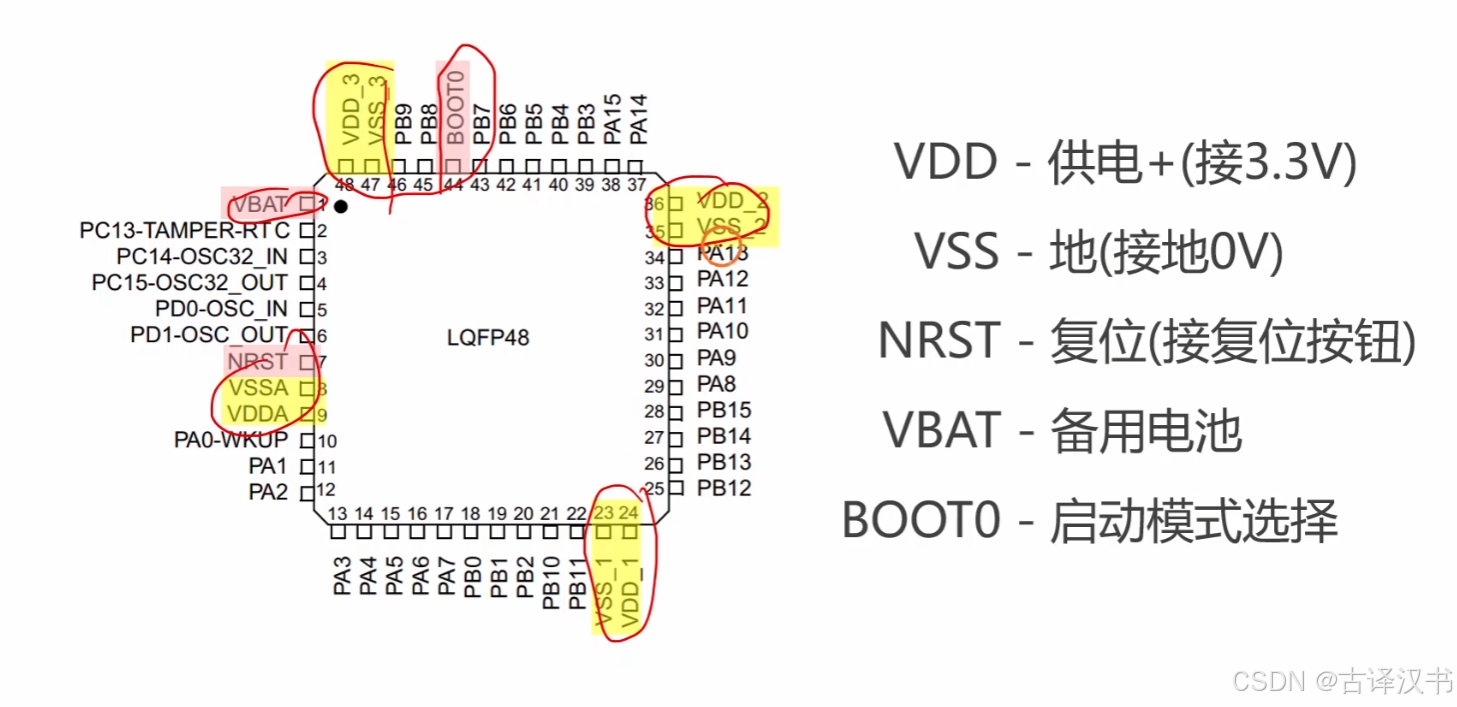

3.特殊引脚的功能和作用

4.常规引脚的命名规则

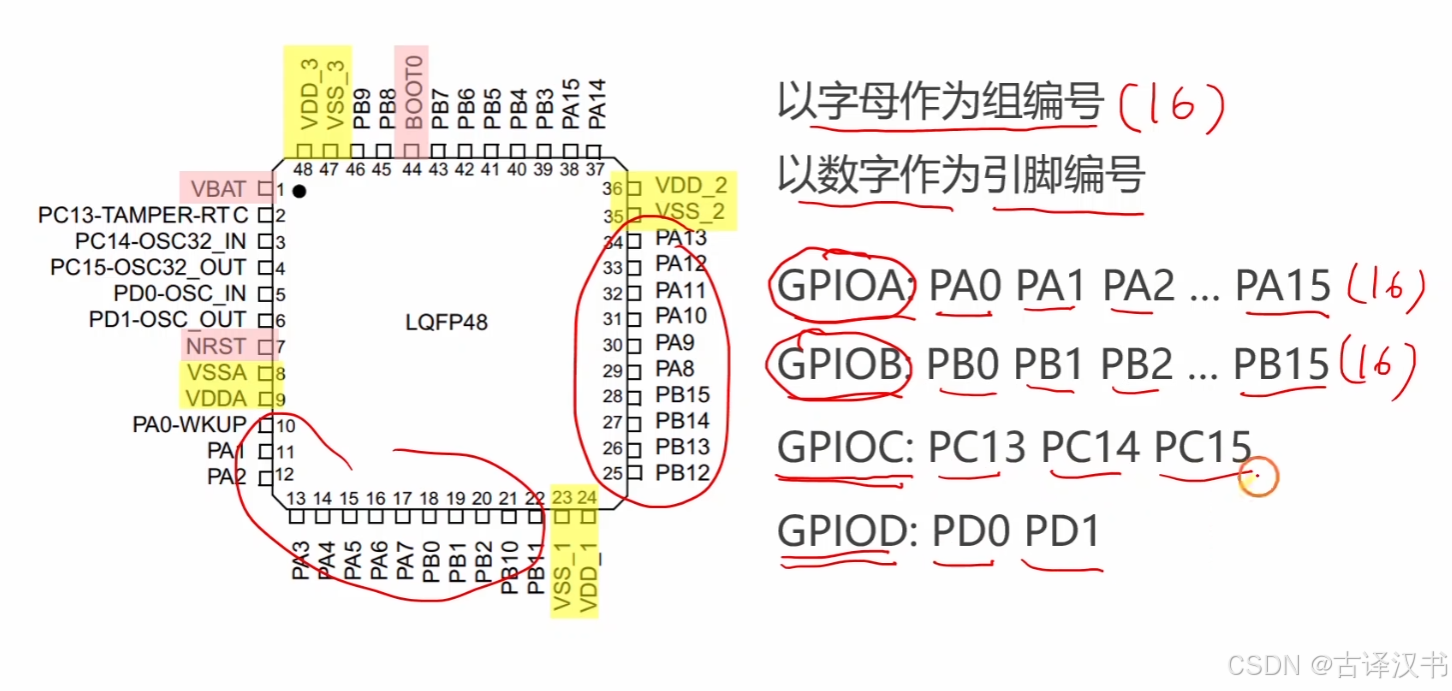

普通引脚作用都是一样的，为了区分他们就使用了一套命名规则（GPIO明天学，注意同一组引脚编号分布不连续）
