网络类型（hcip）

目录

网络类型

点到点：在一个物理网路中，有且仅有两个节点；物理和逻辑上均不接受第三节点；

MA：多路访问 --在一个网段中，节点的数量不限制；

BMA：广播型多路访问 --在一个MA网络中，同时存在广播机制

NBMA：非广播型多路访问 -- 在一个MA网络中，不存在广播机制

1、以太网 ---属于BMA网络类型 --共享型物理链路 ---将不同频段、且相互不干扰的波段的电流，集中于一条物理介质进行传输，起到带宽叠加的作用；

2、HDLC 高级链路控制协议 ---属于点到点网络类型 -- 没有二层单播（唯一）地址；

3、PPP ---点到点协议 --属于点到点网络类型 --- 华为设备默认串口封装技术；

 认证PAP -- 明文（不加密）

认证CHAP -- 挑战质询握手协议 --密文

4、GRE 通用路由封装 属于点到点网络类型 虚拟技术 、不关注物理层

5、MGRE -- 多点GRE -- 属于NBMA网络类型

---

网络类型

点到点：在一个物理网路中，有且仅有两个节点；物理和逻辑上均不接受第三节点；

MA：多路访问 --在一个网段中，节点的数量不限制；

BMA：广播型多路访问 --在一个MA网络中，同时存在广播机制

NBMA：非广播型多路访问 -- 在一个MA网络中，不存在广播机制

1、以太网 ---属于BMA网络类型 --共享型物理链路 ---将不同频段、且相互不干扰的波段的电流，集中于一条物理介质进行传输，起到带宽叠加的作用；

物理网线--- RJ-45双绞线 同轴电缆 RJ-11电话线 光纤

无线 ---wifi 移动通信

网络设备识别 二进制信号（数字信号） RJ-45/同轴电缆直接传输数字信号

RJ-11 模拟信号 光纤--光信号 这两种均需要调制解调器（猫）进行信号转换

以太网的核心技术 --频分 --一条电缆多个频率（信道）；

以太网技术被定为BMA网络类型、特点

MA网络，存在多个节点，故必须拥有二层单播地址；

以太网使用的是mac地址；存在广播--洪泛机制；

2、HDLC 高级链路控制协议 ---属于点到点网络类型 -- 没有二层单播（唯一）地址；

物理网线为串线链路； ---各家厂商该技术均为私有；华为默认串线链路不是HDLC;是ppp

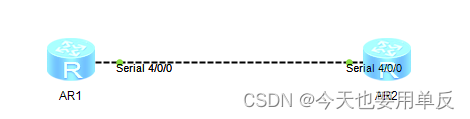

下面为模拟器使用串线链接测试



[r1]display interface s4/0/0
Link layer protocol is PPP

查看链路协议

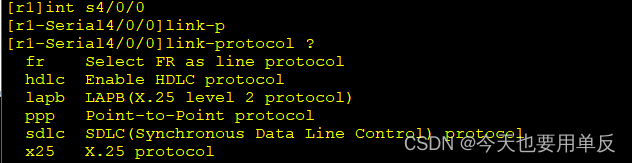

[r1]int s4/0/0
[r1-Serial4/0/0]link-protocol ?
  fr    Select FR as line protocol
  hdlc  Enable HDLC protocol
  lapb  LAPB(X.25 level 2 protocol)
  ppp   Point-to-Point protocol
  sdlc  SDLC(Synchronous Data Line Control) protocol
  x25   X.25 protocol

切换到HDLC

[r1-Serial4/0/0]link-protocol hdlc
Warning: The encapsulation protocol of the link will be changed. Continue? [Y/N]
:y

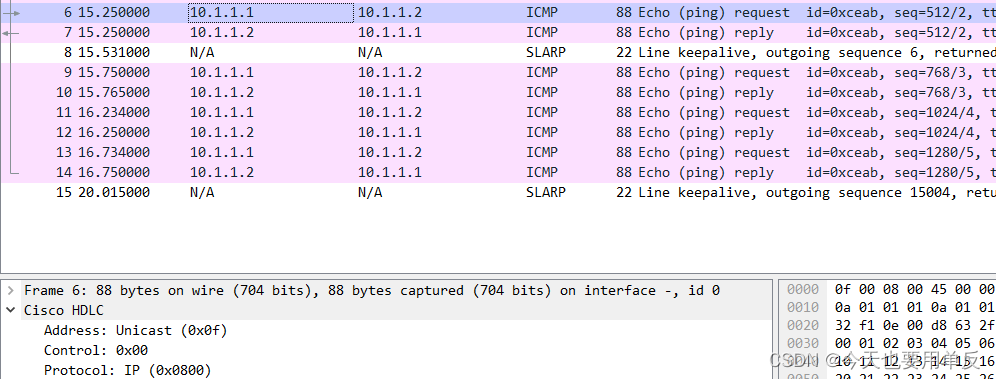

抓包可以发现、HDLC在数据链路层，实际没有过多的动作，主要工作为控制物理层；
