关于LED扫描方式与IC数量

        一查中文资料全是复制粘贴外网，翻译成中文就是看不懂，自己bing英文查发现一个计算方法。文章标题为“什么是LED显示屏扫描方式”。我只写计算公式，不多做介绍，想看自己去看原文。想发个文章甚至没有3级没法自定义标签呵呵

公式：像素总和*基色 / （扫描方式*IC输出引脚数量） = IC数量

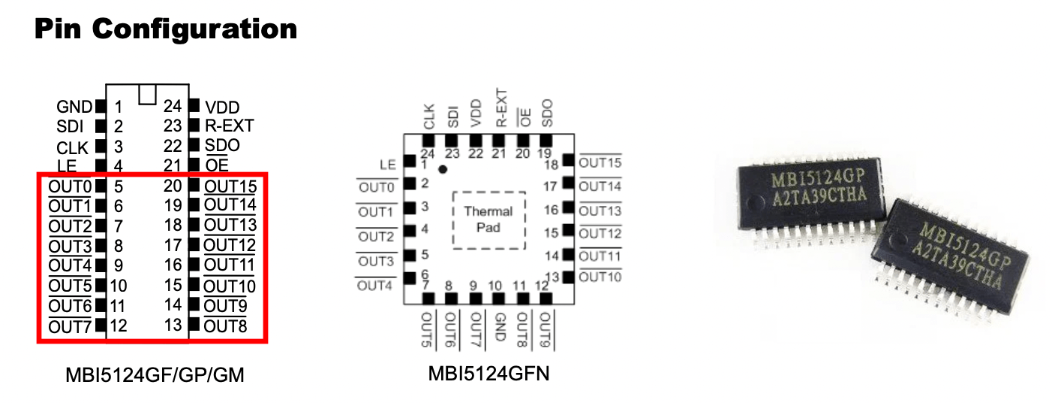

        已知一块160x90像素点的显示板，扫描方式为1/45扫，3基色，所用的IC是MBI5124，有16个引脚输出，求IC数量。

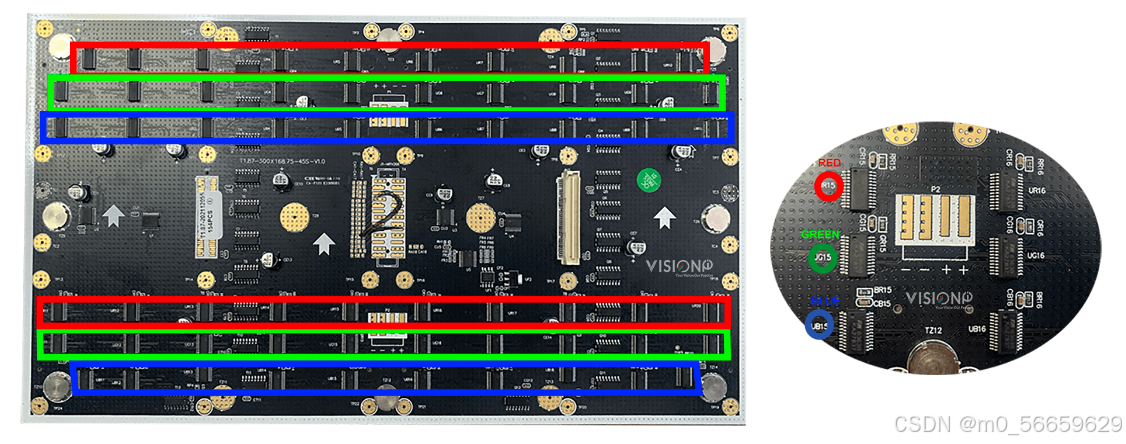

160x90=14400点，14400x3基色=43200点，43200/45s=960，表示每次需要点亮960种颜色，960/16=60片，其中20R20G20B。

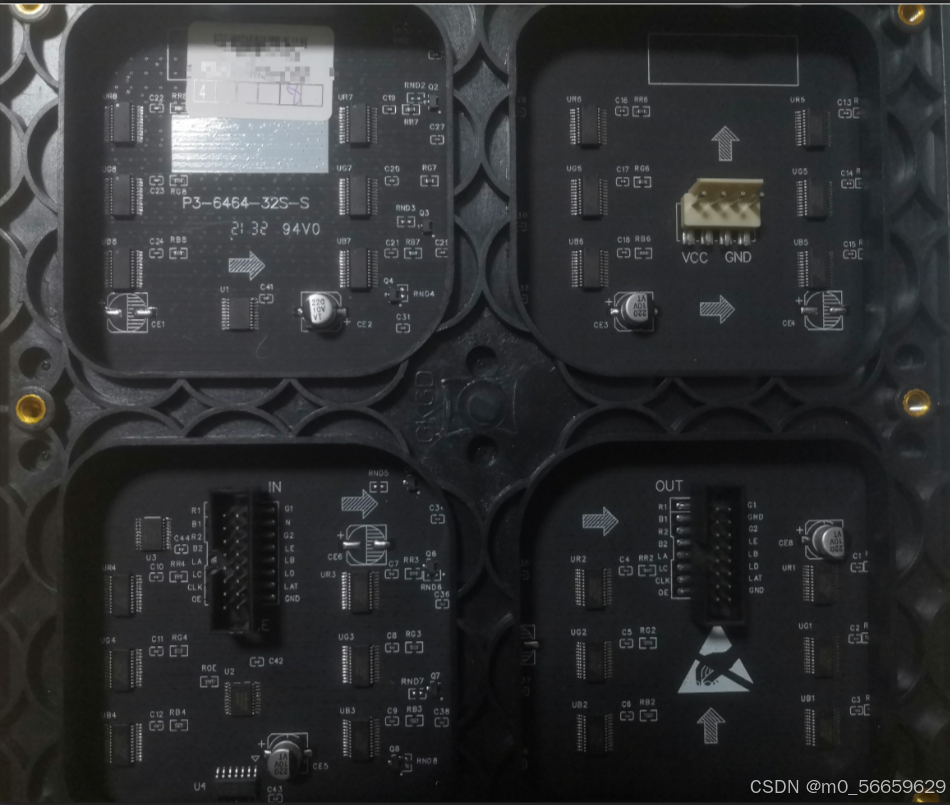

        我拿手里另外一块单元板是64x64三基色32S，4096x3=12288/32=384/16=24pcs（8R8G8B），数了一下板子上确实是上半部分4R4G4B，下半部分4R4G4B。

               P3-64x64-32S-S 驱动：ICN2037BP+ICN74HC245

        为什么要算这个？因为现在有一块板子，我只知道是128x64三基色，没有标注多少S，数了有48个IC，通过假设扫描方式为X

可以算出X为32，也就是32扫。扫描方式与IC成反比，如果IC多一倍，扫描方式相对就除以2。

补充一些内容：

扫描方式也称扫描速率或者扫描驱动，指的是可以连接到单个驱动IC的LED像素数量。每个像素都连到PCB板上驱动IC的一个引脚。点亮像素点阵所需PCB板上驱动数量，决定了扫描方式。

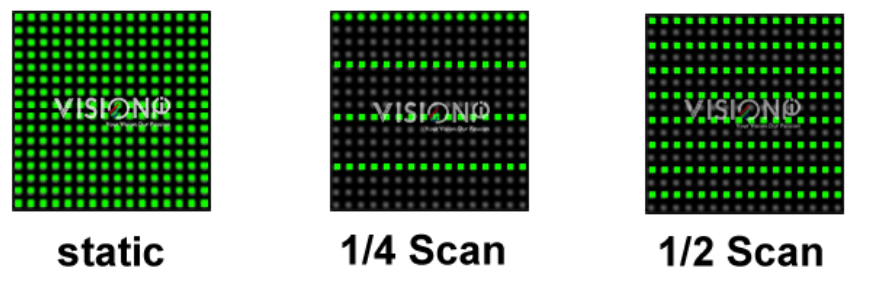

扫描方式还分为两种：
1、静态扫描
动态扫描实现从驱动IC的输出到像素的“点对点”控制。
2、动态扫描
动态扫描实现从驱动IC的输出到像素点的“点对列”控制。
直接影响扫描方式设计的有几个因素，包括驱动IC的类型和性能，刷新速率，灰度，像素间距。

1个单独的驱动IC可以输出16路，驱动最多16片LED芯片。在静态驱动模式下，所有LED等会被同时点亮，如图。

你想如果上面提到的64x64，32扫的模组，不用动态扫描，改成静态扫描，理论上IC将增加到24x32=768个，成本与布局布线在实际应用就不可能，还会导致电流太高，动态驱动模式的设计利用单个驱动IC激活更多LED是必然的做法。
