对象图
1.

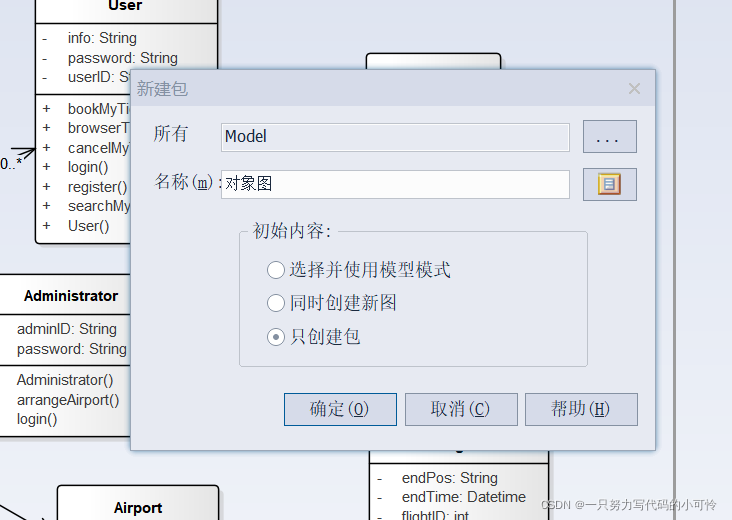

在model下新建包
名称按需求自定义

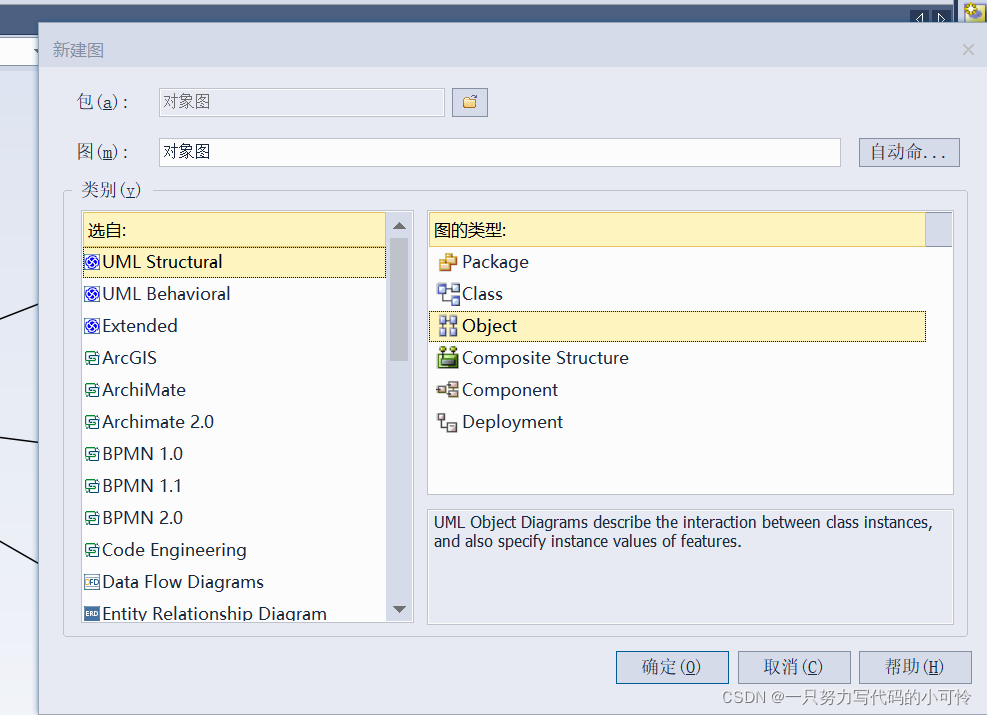

在对象图下选择新建图
对象图选择object 类图选择class
在类图中进行操作
a.确定类元素

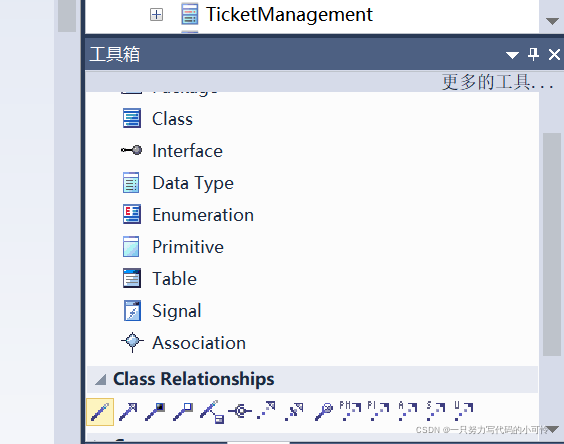

在工具箱中选择class在页面显示为方框，双击出现选项栏 ，在构造型 中选择entity
在这里插入图片描述

b.添加类的属性和操作并确定类图中的关系
添加属性和操作，右键点击出现选项

确定关系
选择relationship进行拖拽连线

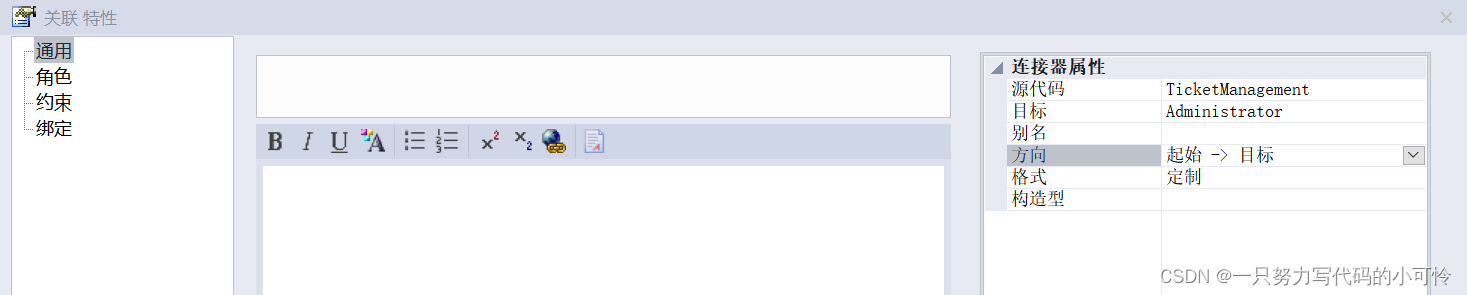

双击连线在连接器属性的方向选择起始到目标，出现剪头
在角色中多重值的下方选择你所需的关系

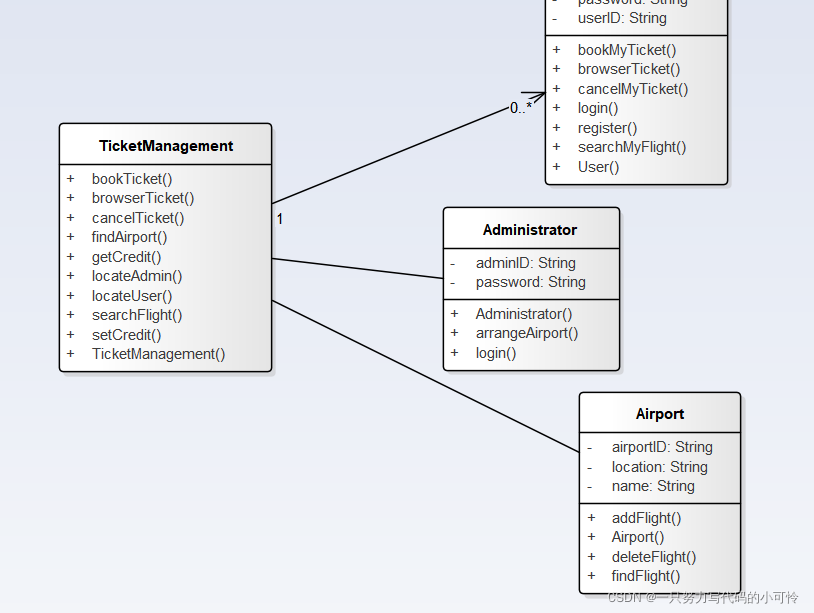

操作完成

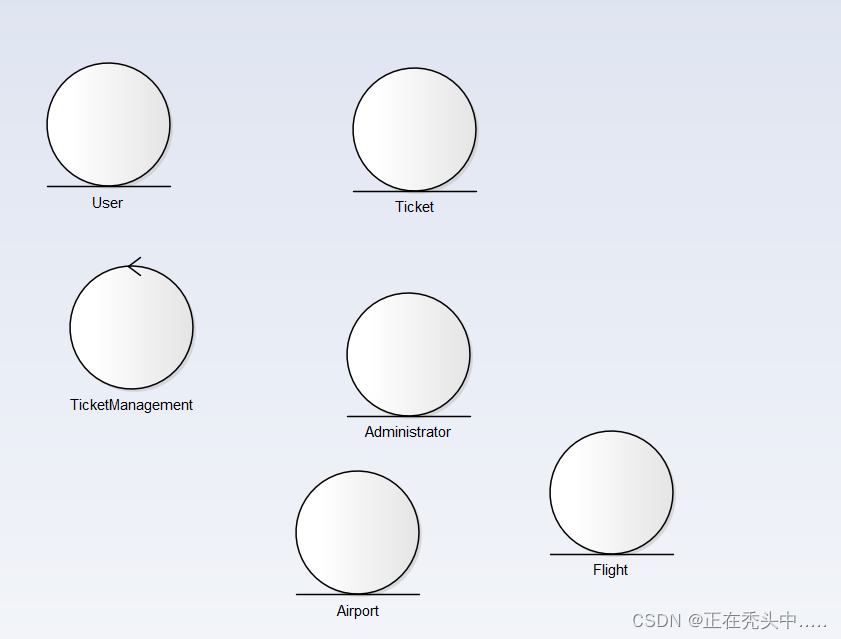

在对象图中进行操作与类图相同
在工具栏中选择object即可
