1、Router-ID必须唯一

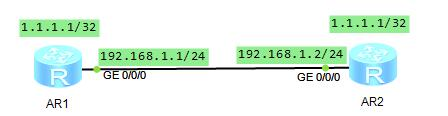

（1）直连Router-ID重复：

两台路由器Router-ID重复，当AR1收到AR2的Hello报文，发现Router-ID为自身的Router-ID，认为Router-ID重复，将无法建立邻居关系

（2）非直连Router-ID重复：

① 同区域Router-ID冲突

如图，AR1和AR3Router-ID重复

（a）邻居建立：

AR2会从G0/0/0和G0/0/1端口收到两份都是Router-ID标识为1.1.1.1的hello报文

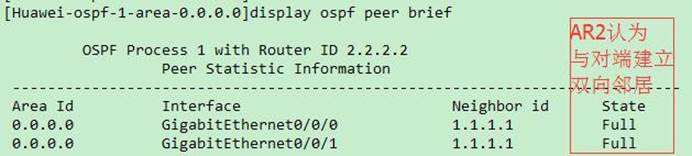

AR2会将网络拓扑信息理解为自身与对端1.1.1.1的设备使用双线连接，于是与对端建立邻居关系

（b）路由传递：

AR1将LSA传递给AR2（Seq=a）
AR2收到LSA后，放入数据库中，并将此LSA在从G0/0/1口传递给AR3
AR3收到LSA后，发现此LSA的Adv为自身的Router-ID，检查响应的拓扑信息，发现拓扑信息不符合当前接口状态，于是立马发送a+1的LSA传递给AR2
AR2收到Adv为1.1.1.1，Seq为2001的LSA后，将其从G0/0/0口传递给AR1，AR1收到LSA后，发现此LSA的Adv为自身的Router-ID，检查响应的拓扑信息，发现拓扑信息不符合当前接口状态，于是立马发送a+2的LSA传递给AR2，AR2收到后，在传递给AR3，AR3又会发送新的LSA传给AR2，如此循环往复，两端设备不断发送Seq增加的LSA进行更新

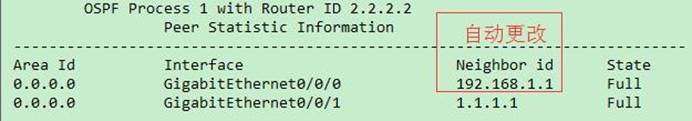

huawei设备在一段时间后认为网络的Router-ID存在问题，于是将其中一台的Router-ID设为接口的IP地址，解决Router-ID冲突的问题

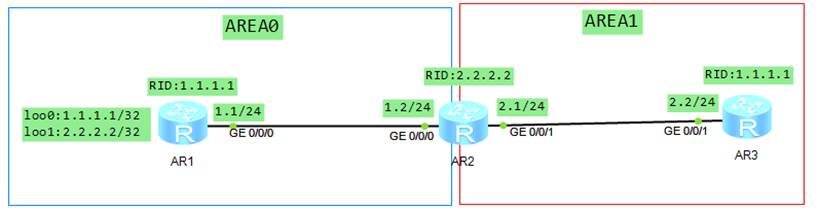

② 不同区域Router-ID冲突：

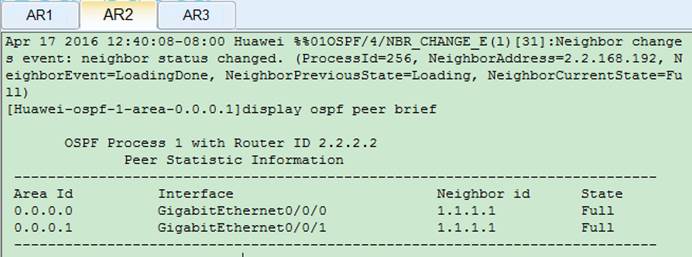

（a）邻居建立：

AR2会从G0/0/0和G0/0/1端口收到两份都是Router-ID标识为1.1.1.1的hello报文
AR2会将网络拓扑信息理解为自身与对端1.1.1.1的设备使用双线连接，于是与对端建立邻居关系

注：路由器并不在乎相同Router-ID的Area-ID是否相同

（b）路由传递：

3类LSA:

在计算域间路由的时候由于3类LSA填充的ADV为ABR的Router ID，所以不影响路由计算。

AR2为ABR设备，将区域内的1、2类LSA转变为3类LSA传递给其他区域
AR2生成三类LSA，LS ID为网段信息，Advertise Router为自身Router ID2.2.2.2
AR1和AR3在收到AR2发送过来的三类LSA后，检查无误，放入数据库中，所以针对此种情况的Router ID冲突，只传递三类LSA是没有任何问题的

外部路由：

AR1上存在静态路由，将其引入OSPF进程中，此时AR1变为ASBR设备，全AS内泛洪五类LSA，Seq Number=a，LS ID为网段信息，Advertise Router为自身Router ID1.1.1.1
AR2在收到五类LSA后，直接传递给AR3，发现此LSA的Adv为自身的Router-ID，检查LS ID，发现当前自身无此外部路由，立刻发送一份Age为3600的毒化LSA给AR2。Seq Number=a+1,
AR2收到AR3发送过来的毒化LSA后，删除响应的外部路由，并将此LSA传递给AR1，
AR1收到毒化五类LSA后，删除响应的外部路由，但自身确实存在响应的外部路由，重新生成一份五类LSA，Seq为a+1+1，将其从G0/0/0口传递给AR2，AR2又传递给AR3，
AR3，AR3又会发送新的毒化五类LSA传给AR2，如此循环往复，两端设备不断发送Seq增加的LSA进行更新，所以针对此种情况的Router ID冲突，传递五类LSA存在问题

注：实验发现其中一台设备并没有自动更改自己的Router ID，而是在不断重复此过程

2、接口区域ID：相邻的直连接口区域ID必须相同。

3、认证类型：认证类型不一致，认证会失败,会导致ospf邻居建立不起来。

4、掩码不一致(MA网络中)

MA网路中掩码必须一致，因为 MA 网络中所有路由器共用一个网段，只有一个 2类LSA来描述当前的网络拓扑和网络号，所以当掩码不一致时，无法通过一个2类LSA描述不同的掩码。P2P网络中掩码之所以可以不一致是因为 P2P中有1类LSA 的 stub 类型来描述每一个网络的掩码信息，并且在PPP链路中 NCP 阶段，两台路由器会互推自己的 IP地址，并且以 32 位主机路由的方式加入自己的路由表，所以P2P网络中建立邻居不需要掩码一致。

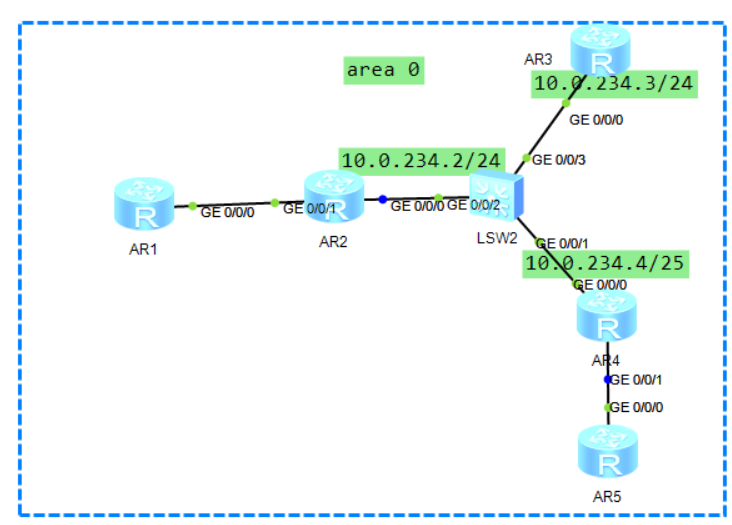

R2的一类LSA的TransNet描述的LS ID是10.0.234.3，而10.0.234.3附带的设备是R2和R3。即使可以建立邻居，虽然R2可以收到10.0.234.4这条2类LSA，但是R2自身的1类LSA的拓扑信息中并没有描述10.0.234.4这个信息，描述的是10.0.234.3这个DR，通过这个2类LSA描述的SPF节点中没有R4，从而与R4和R5断开连接，学不到彼此的路由。所以掩码和网段必须一致

5、hello和dead不一致，两台设备配置hello/dead时间不一致,会导致ospf邻居建立失败

6、silent-interface静默端口：在端口上配置静默端口命令,端口对于报文,不收不发,没有报文的交流,自然也就无法建立ospf邻居关系。

7、MTU值不一样：

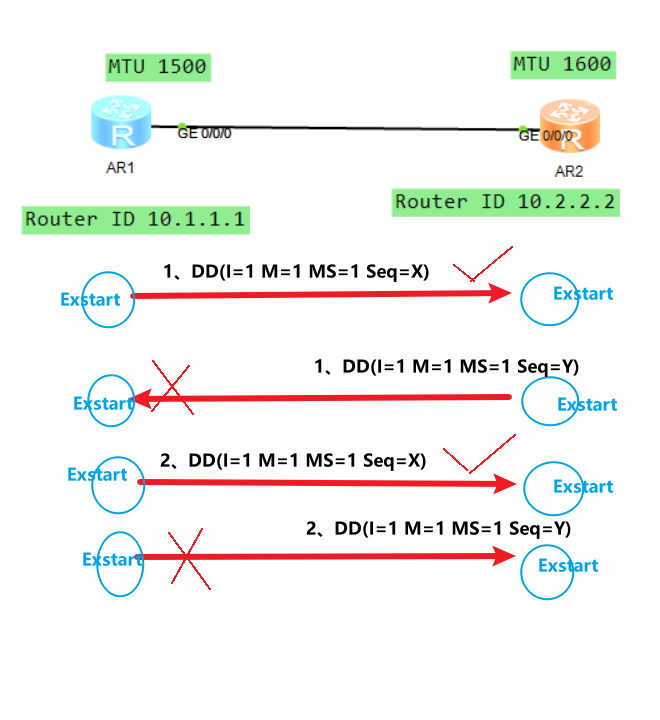

(1)如果slave接口MTU<master接口MTU，那么从路由器的邻居状态将卡在exstart，主路由器中的邻居状态将卡在exstart：

R1：Router ID=10.1.1.1，MTU=1500，R2：Router ID=10.2.2.2，MTU=1600

两者互相发送不含摘要的DD（I=1,M=1,MS=1）报文，由于R2接口MTU大于R1接口MTU，R1收到R2的DD会丢弃，没人和自己竞选，选举不出主从来，一直发空DD报文，卡在Exstart状态；R2收到R1的DD报文会比较Router ID，比较结果自己是Master，等待slave发送含有摘要的DD报文，但没人发，R2还会发选举主从的DD报文，所以也卡在Exstart状态。

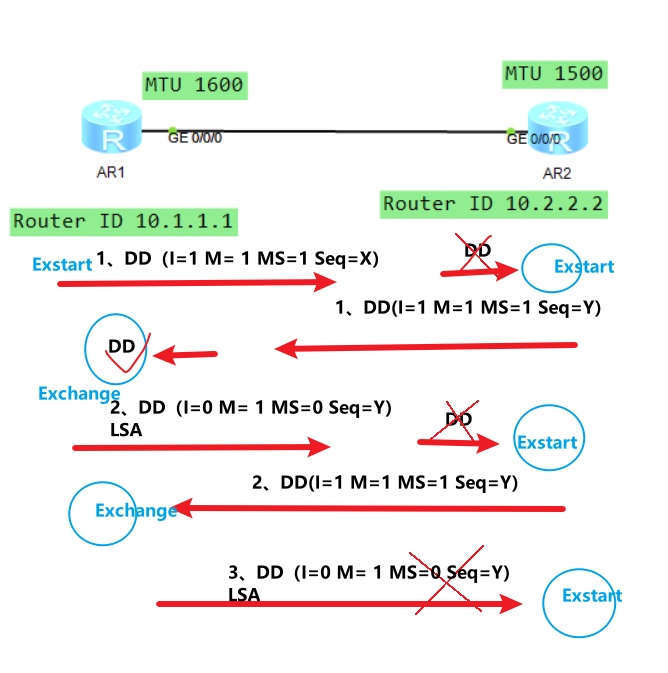

(2)如果slave接口MTU>master接口MTU，那么从路由器的邻居状态将卡在exchange，主路由器的邻居状态将卡在exstart：

R1：Router ID=10.1.1.1，MTU=1600，R2：Router ID=10.2.2.2，MTU=1500
