一、概述

帧聚合（Frame Aggregation）是802.11中为了提升传输效率的一种方式，自802.11n开始被引入。帧聚合是将多个无线帧组合成单个更长的无线帧传输，然后一次进行传输，以此来减少竞争开销，提高吞吐量，最终提高整体网络效率。

帧聚合分为A-MSDU和A-MPDU。

A-MSDU（Aggregate MAC Service Data Unit，聚合MAC服务数据单元）。 A-MSDU 聚合，将多个 MAC 级业务数据单元（MSDU）聚合到单个 MPDU 中。

A-MPDU(Aggregate MAC Protocol Data Unit ，聚合MAC协议数据单元)。 A-MPDU 聚合，将多个 MAC 级协议数据单元（MPDU）聚合到单个 PHY 协议数据单元（PPDU）中。

MSDU是Ethernet报文，本质是802.11数据帧的第3-7层有效载荷(即Payload)，一般MSDU的最大size是2304（不含加密信息部分）。

MPDU是MSDU经过添加完整性校验MIC、分帧、省电模式下报文缓存、加密、序列号赋值、CRC校验、MAC头之后成为MPDU，MPDU就是指的经过802.11协议封装过的数据帧。

二、聚合细节

A-MSDU聚合技术是指把多个包含有相同TID（流量标识符）和地址等符合A-MSDU聚合规则的MSDU通过一定的方式聚合成一个较大的载荷。旨在将若干个A-MSDU Subframe按照802.11协议格式，封装成一个MPDU报文单元，即A_MPDU Subframe。

将若干个A_MSDU Subframe报文聚合，然后打上PHY标头进行传输。

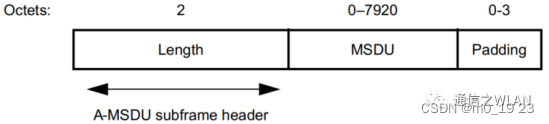

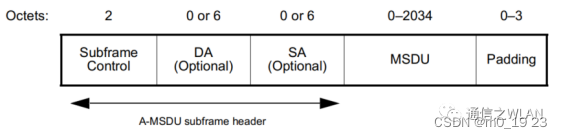

802.11协议定义了“基本A-MSDU子帧”，“短A-MSDU子帧”和“动态A-MSDU子帧”三种格式。

1、基本A-MSDU子帧格式

2、短A-MSDU子帧格式

3、动态A-MSDU子帧格式

A-MPDU聚合技术是指的按照802.11协议封装后的若干个A_MPDUSubframe报文的聚合，将其聚合后打上PHY标头进行传输。

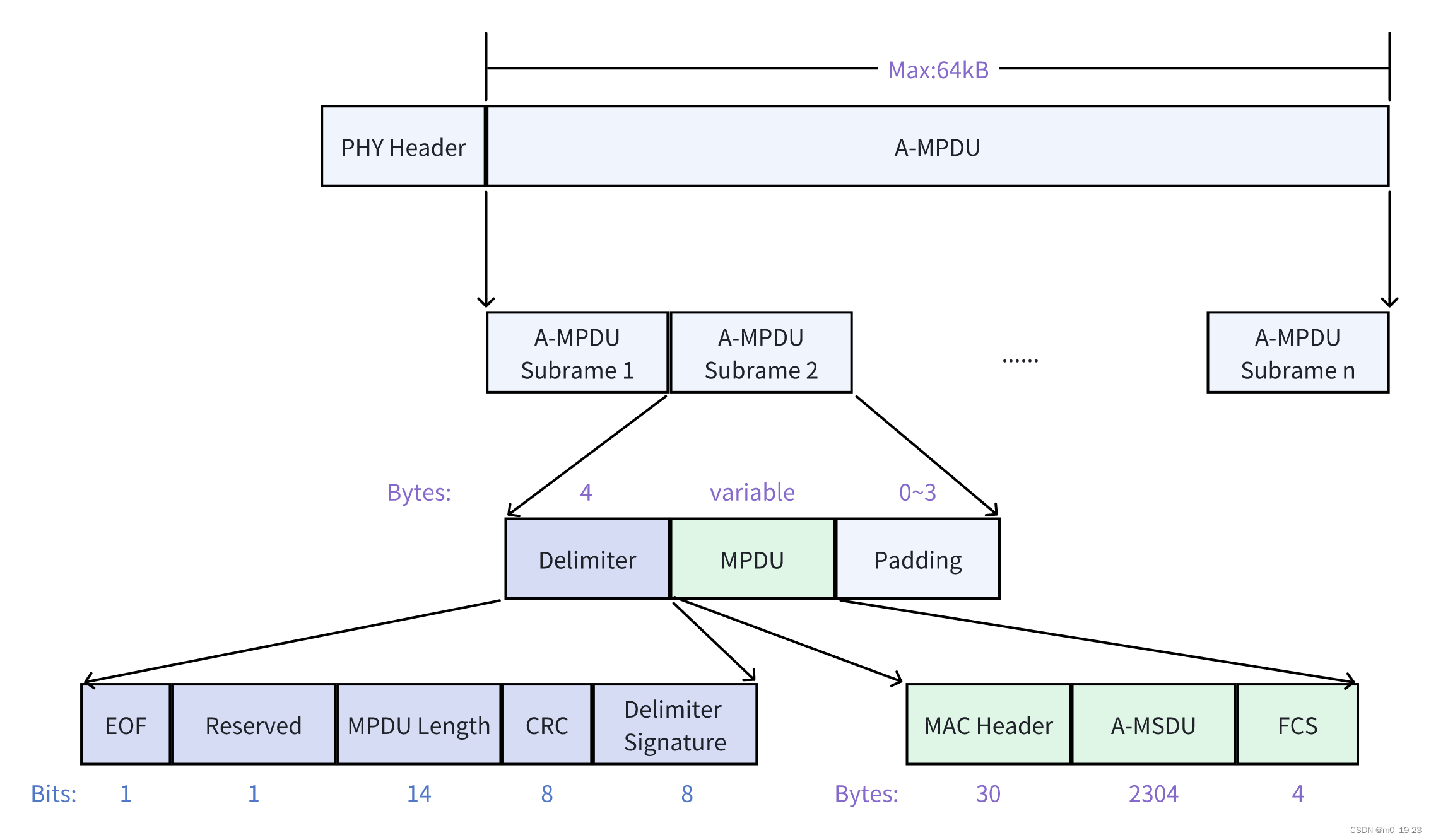

一个A-MPDU由多个A-MPDU子帧所构成。每个A-MPDU子帧由MPDU Delimiter（MPDU分界符）和MPDU实体组成。对于一个A-MPDU,除了最后一个子帧外，其余子帧都会有0-3个字节的填充字段，使子帧长度变为4字节的整数倍。如下图：

EOF：指示帧的结束。

Reserved：保留位。

MPDU Length：表示MPDU的长度。如为0，表示MPDU不存在，用于填充。

CRC：循环冗余检验算法，对前16bit进行校验。

Delimiter Signature：界定符标记，用于发现确定其是MPDU的界定符。固定填充为“0x4E”。

下面是两层聚合的示意图：

IEEE802系列标准把

数据链路层分成两个子层：LLC（逻辑链路控制，Logical Link Control）和MAC（介质访问控制，Media Access Control）。上面的LLC子层实现数据链路层与硬件无关的功能，比如流量控制、差错恢复等；较低的MAC子层提供LLC和物理层之间的接口。

物理层也分为两个子层：PLCP（物理层汇聚过程，Physical Layer Convergence Procedure）和PMD（物理媒介相关，Physical Medium Dependent）。上面的子层PLCP负责在传送之前进行与物理层相关的成帧操作；较低的PMD子层负责帧的实际传送。

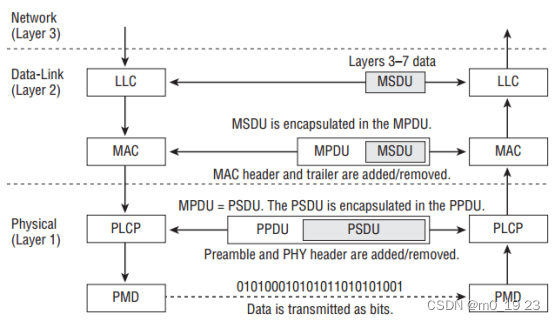

下图是无线报文发送的基本流程：

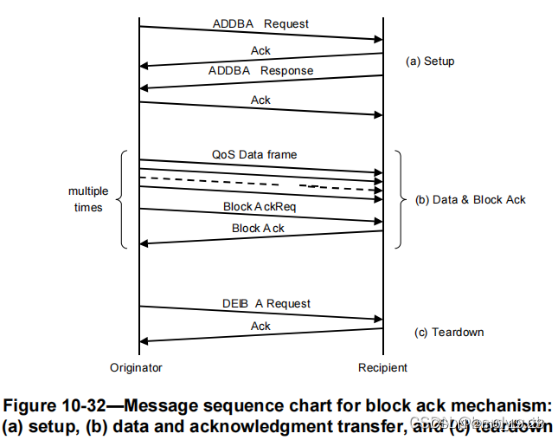

注：

对于A-MSDU，如果整帧中有部分子帧出错，则整帧需要重新传。而A-MPDU则只需要重传出错的那部分子帧。

不是所有的帧都能被聚合，广播和多播帧不能被聚合，只有单播帧且接收地址相同和QoS优先级相同的帧才能被聚合。
