最短路径布线问题

一、算法核心——基于广度优先搜索算法（BFS）

1.算法思想

首先访问起始顶点，接着由起始顶点v出发，依次访问v的各个未访问过的邻接顶点w1，w2,…，wn，然后依次访问w1，w2,…，wn的所有未被访问过的邻接顶点；再从这些访问过的顶点出发，访问它们所有未被访问过的邻接顶点，以此类推，直到图中所有顶点都被访问过为止。

2.具体实现步骤：

1.将网格阵列转化为一个可用数据结构（本文样例采用8x8网格）

2.表示可走区域：将 0视为可走区域，1视为不可走区域

3.初始化队列：从 a点开始，将其添加到队列中

4.探索相邻节点：检查上、下、左、右和斜对角八个方向的相邻点，如果是 0 且未被访问过，则将其加入队列

5.记录路径：可以用一个字典记录每个点的前驱节点，以便在找到 b时可以回溯路径

二、核心代码

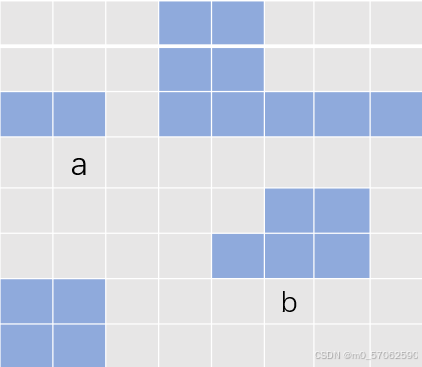

图例：

# 定义方格阵列
grid = [
    [0, 0, 0, 1, 1, 0, 0, 0],
    [0, 0, 0, 1, 1, 0, 0, 0],
    [1, 1, 0, 1, 1, 1, 1, 1],
    [0, 'a', 0, 0, 0, 0, 0, 0],
    [0, 0, 0, 0, 0, 1, 1, 0],
    [0, 0, 0, 0, 1, 1, 1, 0],
    [1, 1, 0, 0, 0, 'b', 0, 0],
    [1, 1, 0, 0, 0, 0, 0, 0]
]

# 定义起点和终点
start = (3, 1)  # a 的位置
end = (6, 5)    # b 的位置

# 定义移动方向，包括对角方向
directions = [
    (0, 1), (1, 0), (0, -1), (-1, 0),  # 上下左右
    (1, 1), (1, -1), (-1, 1), (-1, -1)  # 对角线
]

def is_valid(x, y):
    return 0 <= x < 8 and 0 <= y < 8 and (grid[x][y] == 0 or grid[x][y] == 'b')

def bfs(start, end):
    queue = deque([start])  # 初始化队列
    visited = set()          # 用于存储已访问的节点
    visited.add(start)       # 将起点标记为已访问
    parent = {start: None}   # 记录每个节点的父节点

    while queue:
        current = queue.popleft()  # 从队列中取出当前节点

        if current == end:
            # 找到目标节点，回溯路径
            path = []
            while current is not None:
                path.append(current)
                current = parent[current]
            return path[::-1]  # 反转路径

        # 遍历所有可能的移动方向
        for direction in directions:
            neighbor = (current[0] + direction[0], current[1] + direction[1])

            if is_valid(neighbor[0], neighbor[1]) and neighbor not in visited:
                visited.add(neighbor)  # 标记为已访问
                queue.append(neighbor)  # 加入队列
                parent[neighbor] = current  # 记录父节点

    return None  # 如果没有找到路径

path = bfs(start, end)       # 查找路径

# 输出路径
if path:
    print("从 a 到 b 的最短路径为:")
    for step in path:
        print(step)
else:
    print("没有找到路径。")

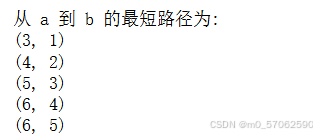

三、运行结果
