GBL文件的数据构成详解

一、GBL文件的数据构成详解

1、定义

GBL文件即要被应用层的传输协议识别，同时也需要让bootloader识别。

2、标签数据成员

由于GBL文件由多个字段组成，为了能够将各字段的数据进行标识清楚，采用了标签，标签当中可以指明后续数据内容的长度和格式。

2.1标签的格式如下：

标签号 / Tag ID	标签长度 / Tag Length	标签数据 / Tag Payload
4 bytes	4 bytes	可变长度 (由标签长度决定)

3、标签又分为明文标签和加密标签

3.1、明文标签列表如下

标签名称 / Tag Name	编号 / ID	描述 / Desc
GBL Header	0x03A617EB	GBL文件的第一个标签，包含GBL文件的版本，并标明该文件是否签名和加密
GBL Application info	0xF40A0AF4	包含应用程序升级固件的（描述）信息
GBL SE Upgrade	0x5EA617EB	包含一个完整的加密的Secure Element，仅在Series 2上有用
GBL bootloader	0xF50909F5	包含了一个完整的bootloader
GBL Program Data	0xFE0101FE or 0xFD0303FD	位于特定地址应用程序的程序数据信息
GBL Program LZ4 Compressed Date	0xFD0505FD	包含LZ4压缩信息，解压后得到位于特定地址应用程序的程序数据信息
GBL Program LZMA Compressed Data	0xFD0707FD	包含LZMA压缩信息，解压后得到位于特定地址应用程序的程序数据信息
GBL Metadata	0Xf60808f6	这部分数据bootloader并不解析，应用程序可以通过特定回调函数读出，（可用来扩展功能，传递数据）
GBL Signature	0xf70a0af7	ECDSA-P256签名，签过文件得到结果时，存在这个标签当中
GBL End	0xfc0404fc	这个标签总是GBL文件的最后一个标签，包括一个32位的CRC校验码，用来检查文件的完整性。

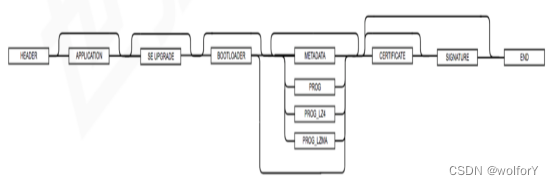

使用明文GBL文件，可以使用下面的系列来构成文件。



3.2加密标签列表如下

标签名称 / Tag Name	编号 / ID	描述 / Desc
GBL Header	0x03A617EB	这个标签与明方标签一样，也必须是GBL文件的第一个标签，不同的是，标签要指明GBL文件是加密的
GBL Encryption Init Header	0xFA0606FA	包含有关镜像加官的信息，如Nonce和加密数据的数量。
GBL Encrypted Program Data	0Xf90707f9	加密的数据负载，其中的数据是明文GBL标签，可能是Application info, Bootloader, Metadata 或者Program等其中之一。这一标签使用AES-CTR-128加密

使用加密的GBL文件，可以使用下面的系列来构成文件。
