PSIM和MATLAB/SIMULINK的联合仿真

       在进行电力电子仿真研究时，发现simulink中仿真出来的电流总是出现问题，导致电流要不是上不去，就是太大。后来经过了解，发现simulink仅仅在仿真方向比较强悍，对于电力电子级别的仿真的底层算法不是很优秀，所以尝试对psim这种电力电子专业仿真软件进行联合仿真，两者刚好能够互相融合，各用其所长。

      Psim联合仿真模块可以详细去查阅其官网或者软件自带的help工具，亦可以查看知乎下这篇文章:本质上还是把官方的文档从英文翻译成了中文:https://zhuanlan.zhihu.com/p/414384259

       可能官方给的参考还是太过于简单，具体操作起来可能还是会出现些许困难或者报错，加上网上对于联合仿真的参考资料也是很少，所以写了该篇文章为大家提供参考。

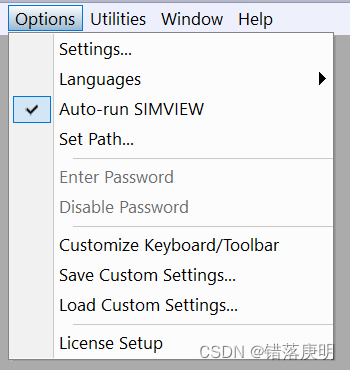

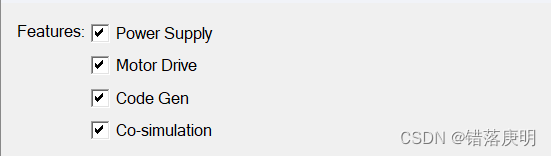

1.首先打开psim，在“options”中先检查你的“License Setup”，在跳转出来的页面检查“Features”是否勾选了下面的"Co-simulation",请务必勾选该项，否则后续放置节点是灰色，不能使用。

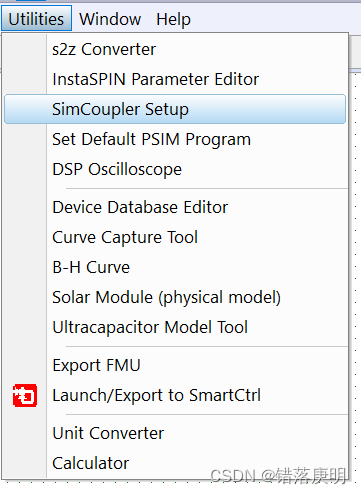

2. 按照官网指示，应该点击“Utilities”下的"SimCoupler Setup"选项。

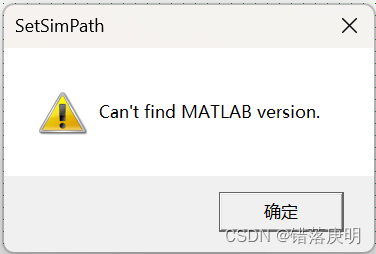

但是会出现以下错误：

我也有matlab，网上关于这个报错也有，貌似是应为系统环境变量没有设置好，我也是非计算机专业的学生，对于操作系统一窍不通。试着也找了其余办法，解决办法如下 ：

先跳过该步骤，先删掉模型中所有的控制器以及其电路，只保留主电路。然后放置节点，

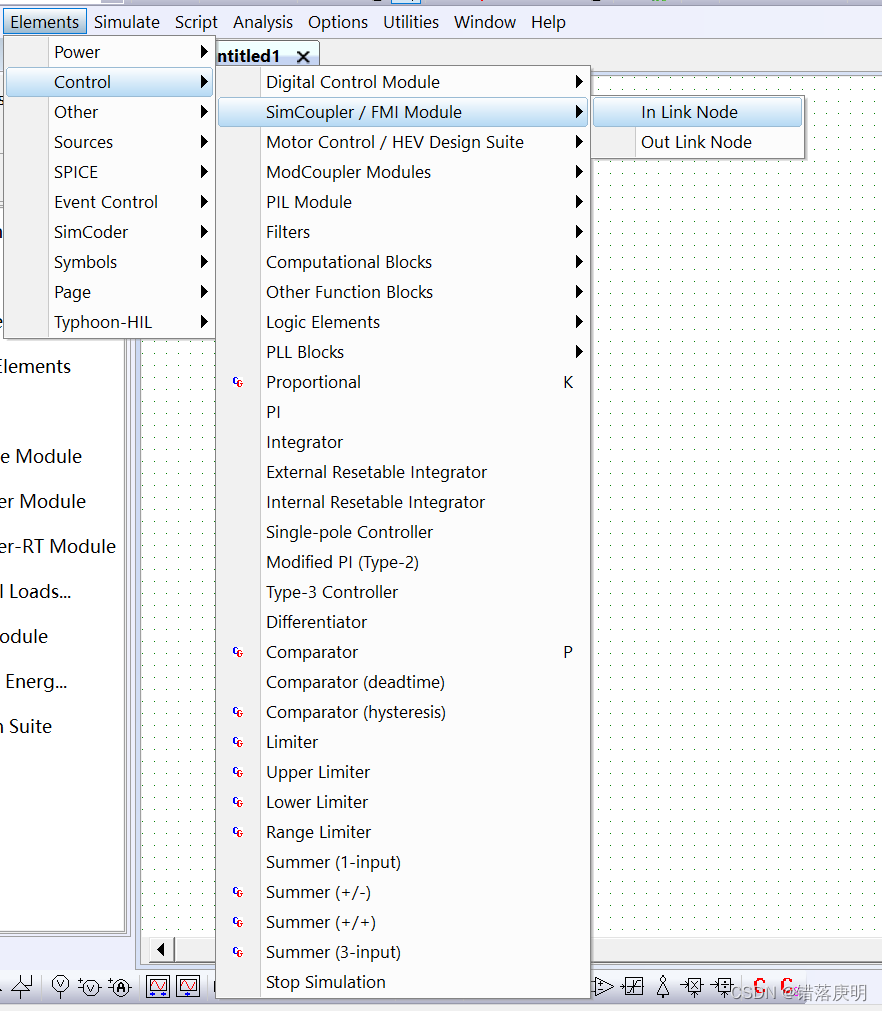

这里面的In Link Node意思就是把来自simulink的数据传入psim，Out Link Node的意思就是把来自psim的数据传到simulink，在使用时可以理解为这两个东西就是传感器。

以我的模型为例子：

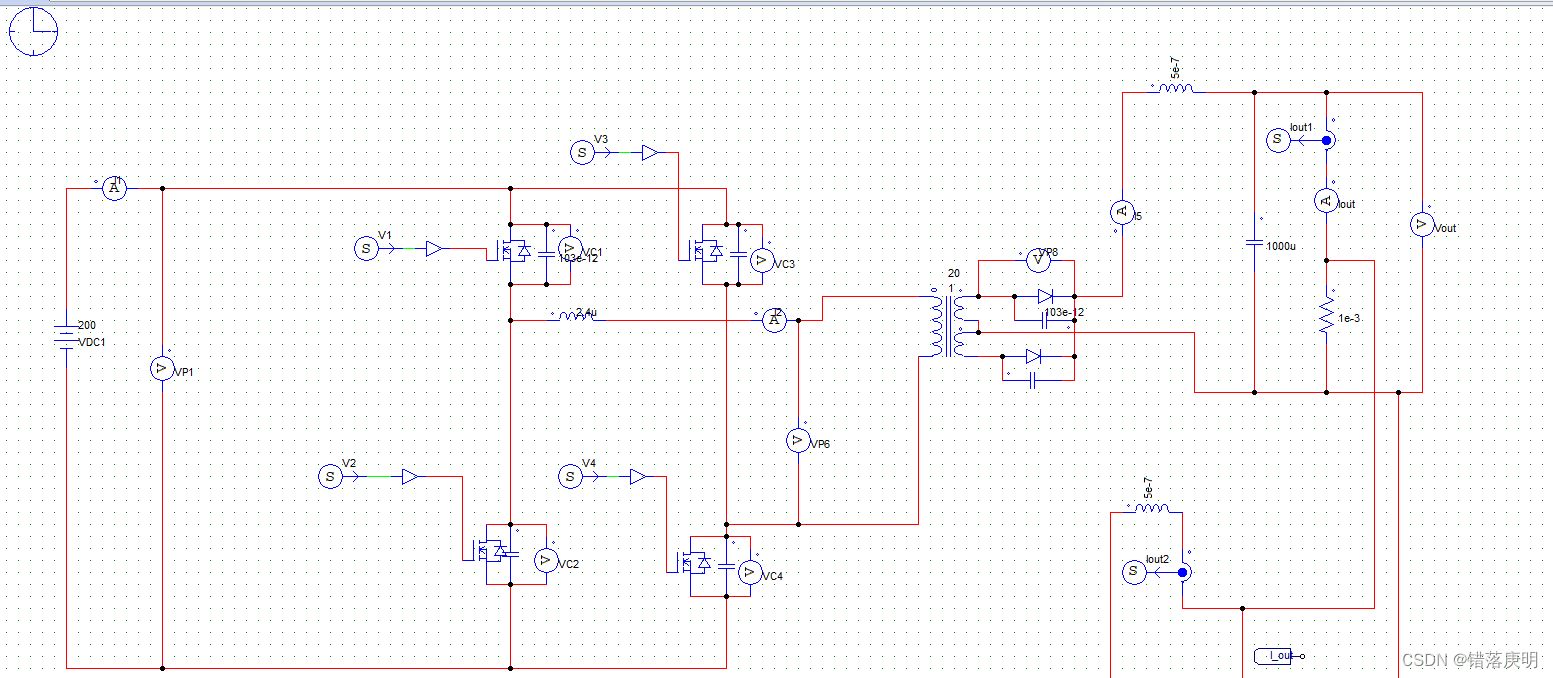

该电路就只保留了移相全桥，变压器以及滤波电路，其余的PI控制电路，触发脉冲电路全部被删掉了，被删掉的部分需要在simulink中搭建。可以看到，在主电路中需要由simulink控制电路提供只有门极触发信号，因此选择的是In Link Node,需要提供给simulink控制电路的参数只有输出电流，因此选择的是Out Link Node。

3.新建一个文件夹，并保存在该文件夹下，然后进行如下操作：

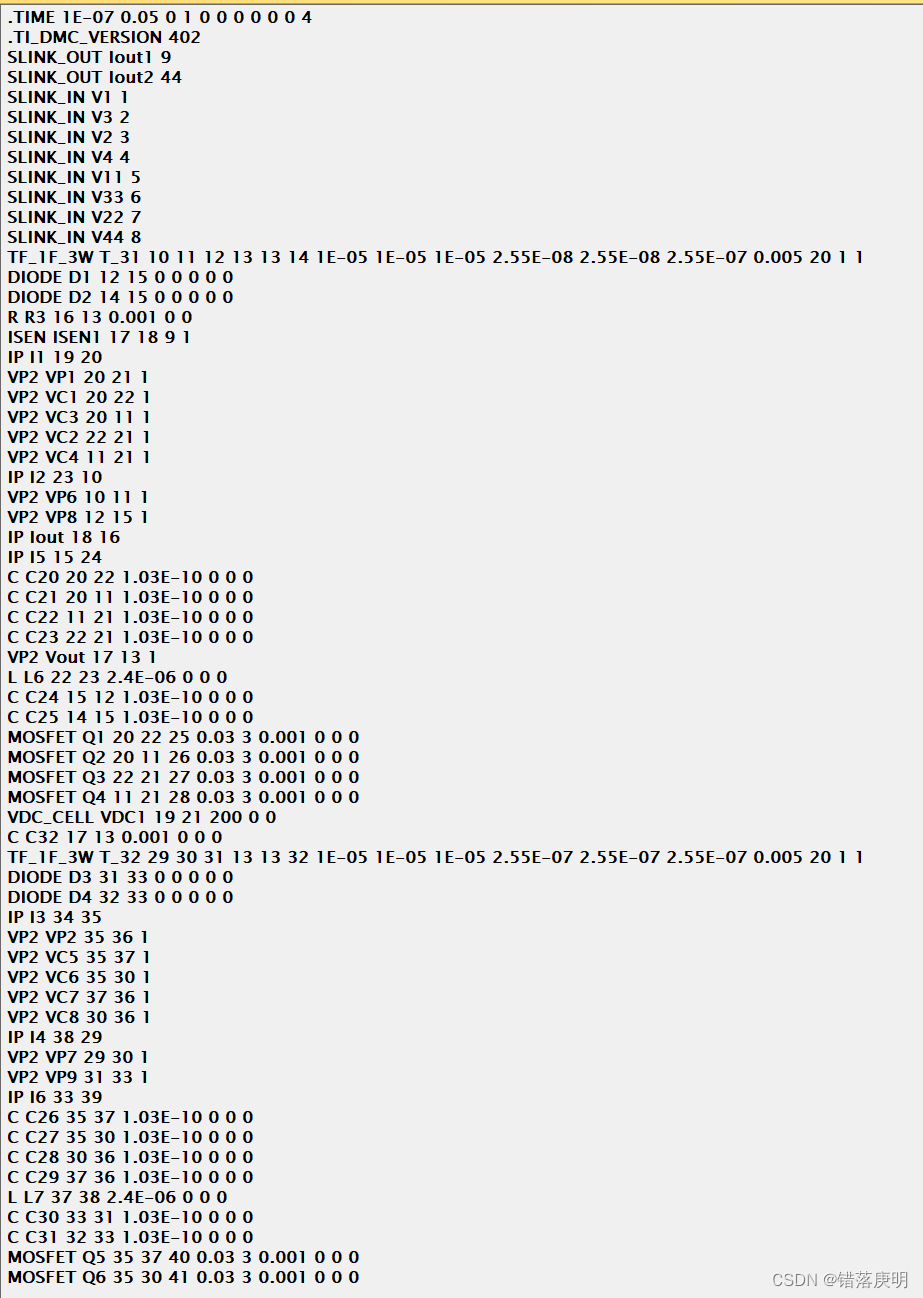

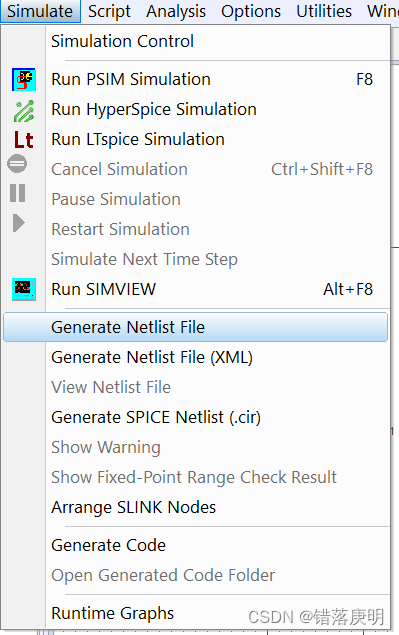

点击"Generate Netlist File" (第二个带XML的我也不知道什么意思，所以没试过那个)，然后会产生一个.cct的文件，详细如下：

将该.cct文件保存在和你psim仿真文件在同一文件夹下。

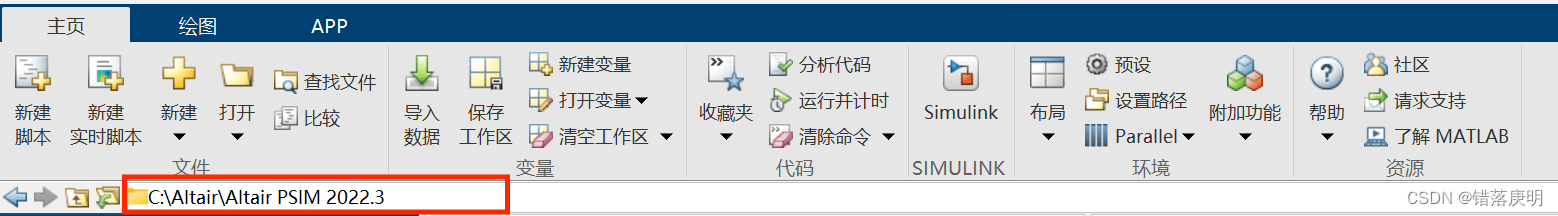

4.启动matlab，将matlab下面这栏改成你psim软件的所在位置。以后每次重新打开matlab进行仿真都要先进行该步骤。

5. 启动simulink

打开你的simulink模型，删掉主电路图，保留控制电路等。然后将其保存到与你刚刚创建的psim文件夹下，注意，你的simunlink文件格式应该更改为.mdl格式。此时该文件夹应该有三份文件，分别是.mdl，psim，.cct文件。

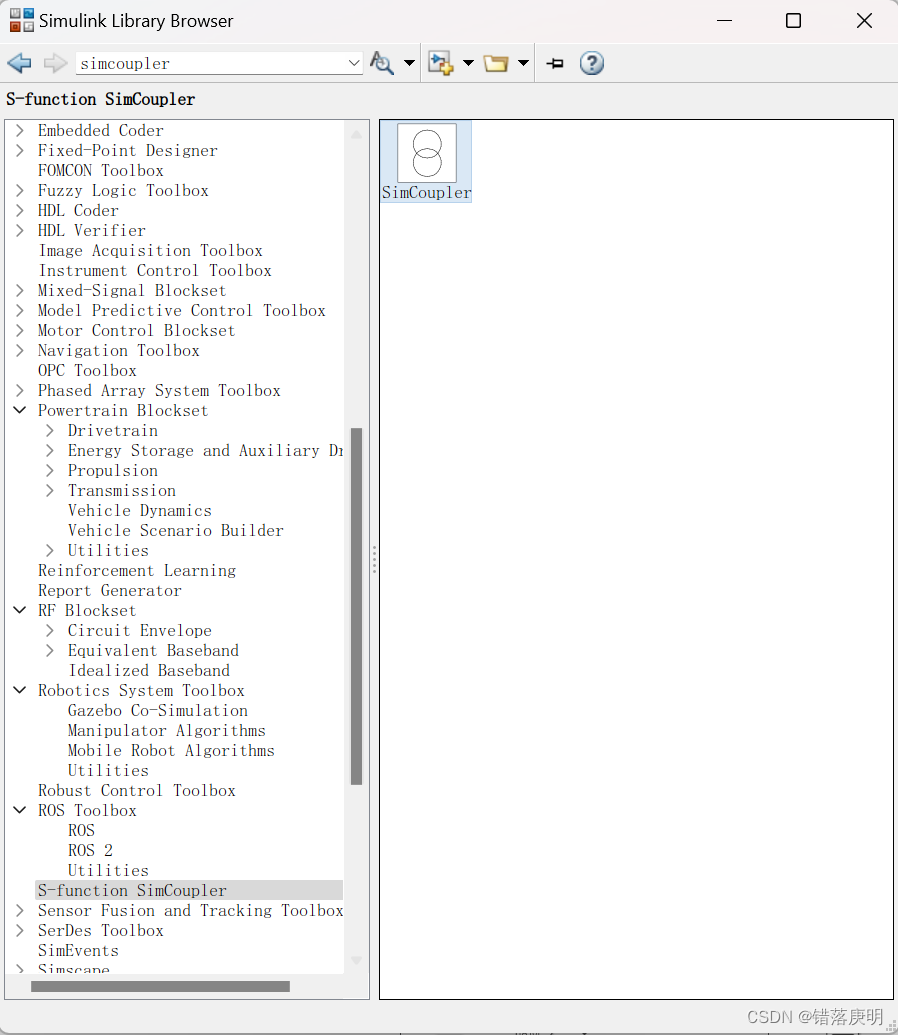

重新启动simulink，打开刚刚的.mdl文件，在库中查找到以下模块：



 这个就是psim联合仿真的文件，拖出库后，理论上如果设定正确,此时Sim Coupler模块的输入、输出引脚个数在模块的图形上会变得与PSIM中设置的In,Out Node的个数一致;双击该模块，在"Browse"上添加你的.cct文件所在的文件夹（就是刚刚创建的那个）

注意,如果PSIM的仿真参数(如步长、仿真时间长度等)与Simulink的设定值不同,仿真时以Simulink为准。

6.启动仿真，在结束后会弹出psim的窗口，理论上两个的底层算法不一样，所以波形会有一定的出入，以psim为准。

提醒：（1）每次若要想更该主电路参数，需要在psim里面改，并再次生成.cct文件，并且保存。不需要重新设定第六步。

（2）出现如下报错：

没按第四步来，改一下就行了。

参考文献：

[1]李洁,王伟,钟彦儒.电力电子系统的PSIM+Matlab联合仿真方法[J].电力电子技术,2010,44(05):86-88.
