一、 实验目的
1.学习并掌握音频功率放大器的结构与原理;
2.学习并掌握音频功率放大器的设计与调试方法;
3.学习并初步掌握元器件、集成电路的安装与焊接;
4.掌握音频功率放大器的主要性能参数与指标的设计与测试方法。

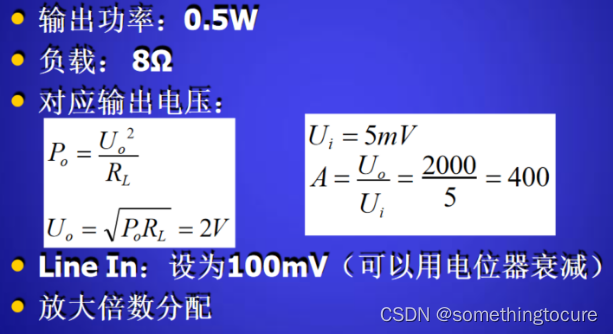

二、 设计任务—音频功放设计
1.基本要求
功能要求:话筒扩音、音量控制、混音功能
额定功率:0.5W(失真度 THD≤10%)
负载阻抗:8Ω
频率响应:fL≤50Hz,fH≥20kHz
输入阻抗:≥20kΩ
话音输入灵敏度:5mV
2.提高要求
音调控制特性:1kHz处增益为0dB,125Hz和8kHz处有±12dB的调节范围
3.发挥部分
可自行设计实现一些附加功能
三、 设计方案

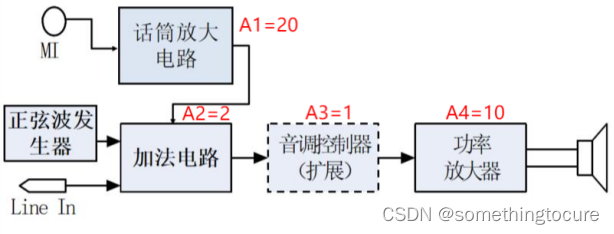

1.整体音频功率放大器设计方案
2.正弦信号发生器

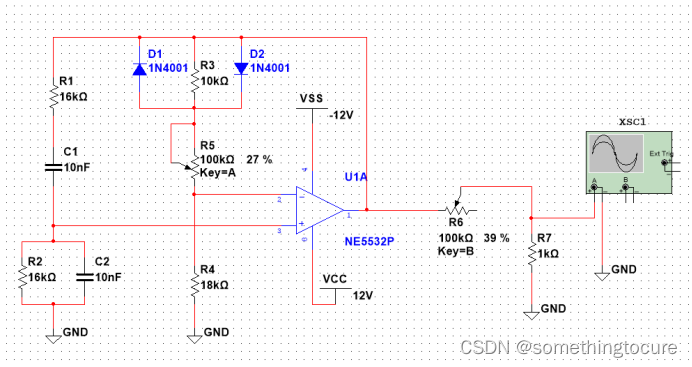

图3-2 正弦信号发生器原理图
(1)采用文氏电桥正弦波振荡电路
(2)Vo很小时,D1和D2开路,等效Rf较大,从而Avf很大,有利于起振;Vo增大后D1和D2短路,等效Rf减小,从而Avf减小,使Vo趋于稳定;无输出时调节R5以调整负反馈R系数,从而调节放大电路部分的增益,使其满足振荡的幅值条件
(3)起振条件Av=1+(R3+R5)/R4 >3
(4)调节R6控制输出幅度
3.麦克风放大电路
图3-3 麦克风放大电路原理图
(1)放大倍数Av=1+(R2)/R1 =20
(2)输入阻抗20KΩ 输入阻抗10KΩ
4.加法器电路

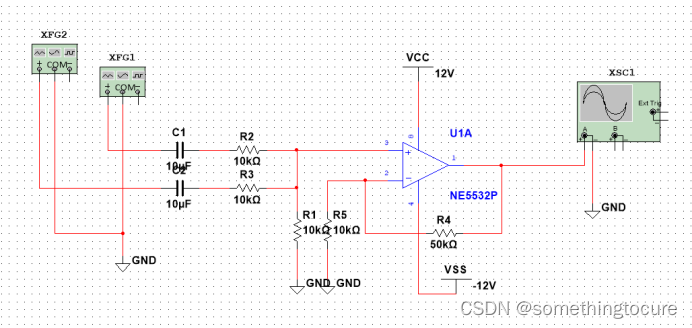

图3-4 加法器电路原理图
- 放大倍数Av=(1+R4/R5)*{(R1//R3)/[R2+(R1//R3)]}=3
- 输入阻抗10KΩ
5.音调电路

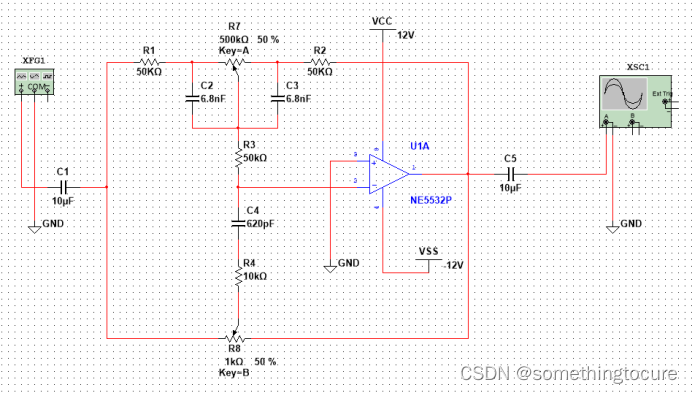

图3-5 音调电路原理图
(1)输入1KH的信号,调节R7、R8,振幅不发生改变
(2)输入125HZ的信号,调节R7可以实现振幅变化
(3)输入8KHZ的信号,调节R8可以实现振幅变化
6.功率放大电路

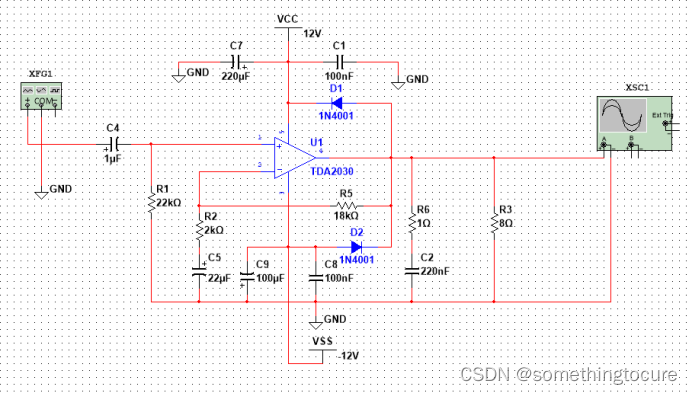

图3-6 功率放大电路原理图
(1)放大倍数Av=(1+R5/R2)=10
(2)输出阻抗8Ω
四、仿真结果
1.正弦信号发生器
图4-1 正弦信号发生器仿真波形图
输出频率为1KHz、峰峰值为100mv的正弦波
2.麦克风放大电路
图4-2.1 麦克风放大电路仿真波形图(1KHz)

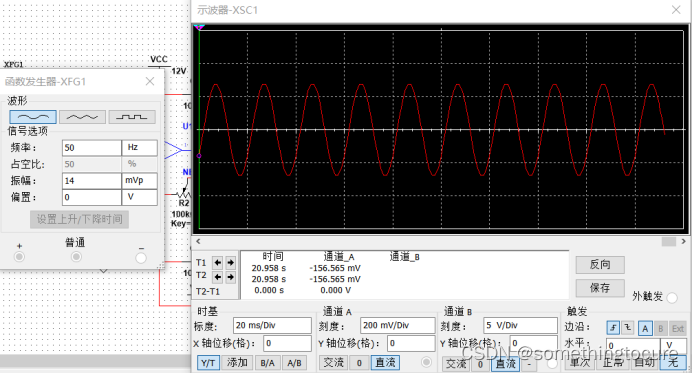

图4-2.2 麦克风放大电路仿真波形图(50Hz)
图4-2.2 麦克风放大电路仿真波形图(20KHz)
3.加法器电路
图4-3 加法器电路仿真波形图
频率为1KHz、峰峰值为100mv的正弦波和频率为1KHz、峰峰值为100mv的方波叠加
4.音调电路
(1)频率为1KHz时,调节R7和R8,幅值不变

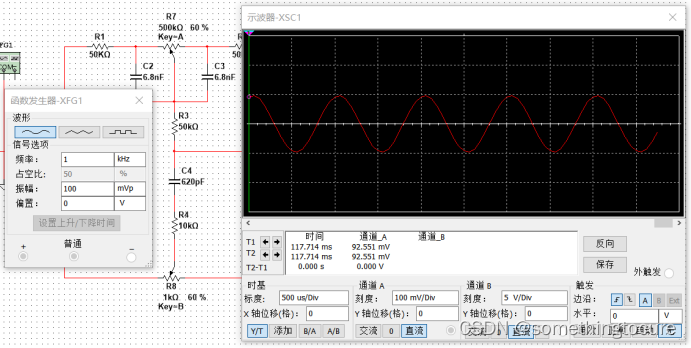

图4-4 音调电路仿真波形图(1KHz)
1KHz时,增益为0dB
(2)频率为125Hz时,调节R7改变振幅

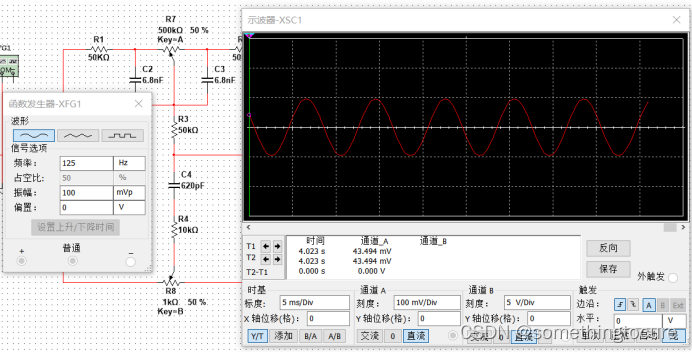

图4-4.2.1 音调电路仿真波形图1(125Hz)
Av=1,增益为0dB
图4-4.2.2 音调电路仿真波形图2(125Hz)
Av=4.8,增益为+13.6dB

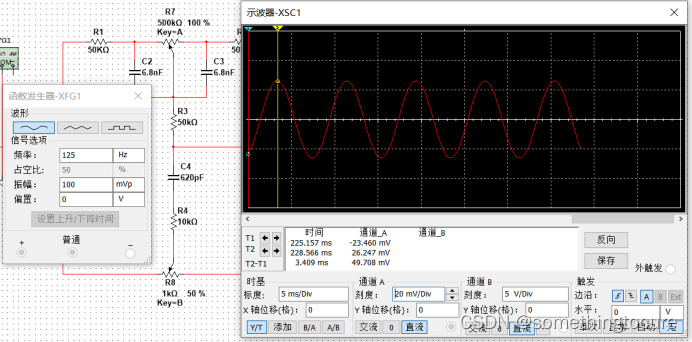

图4-4.2.3 音调电路仿真波形图3(125Hz)
Av=0.26,增益为-11.7dB
综上可得125Hz时,增益为-11.7dB~+13.6dB
(3)频率为8KHz时,调节R6改变振幅

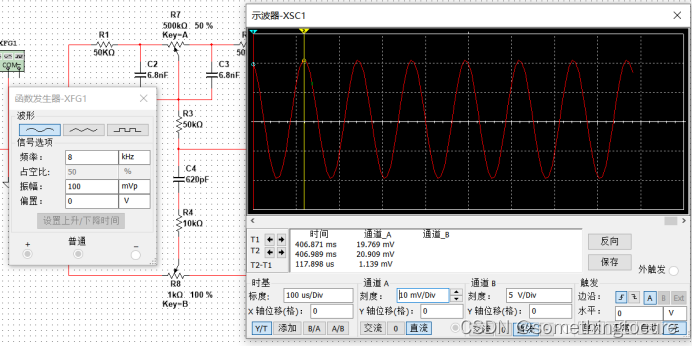

图4-4.3.1 音调电路仿真波形图1(8KHz)
Av=1,增益为0dB
图4-4.3.2 音调电路仿真波形图2(8KHz)
Av=4.8,增益为+13.6dB

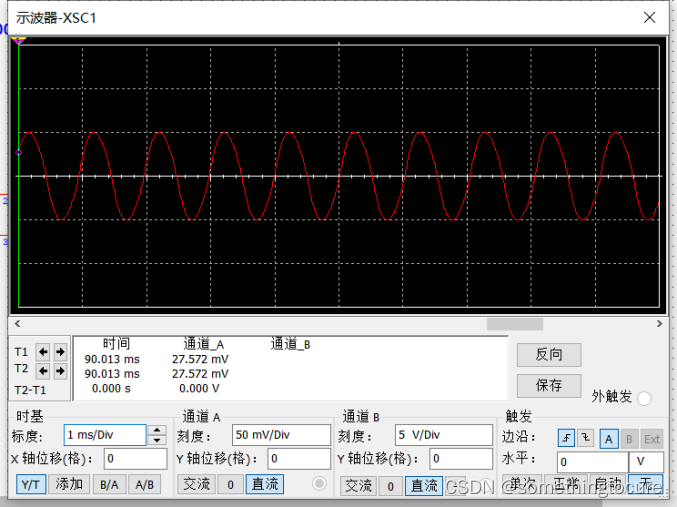

图4-4.3.3 音调电路仿真波形图3(8KHz)
Av=0.2,增益为-14.0dB
综上可得8KHz时,增益为-14.0dB~+13.6dB
5.功率放大电路

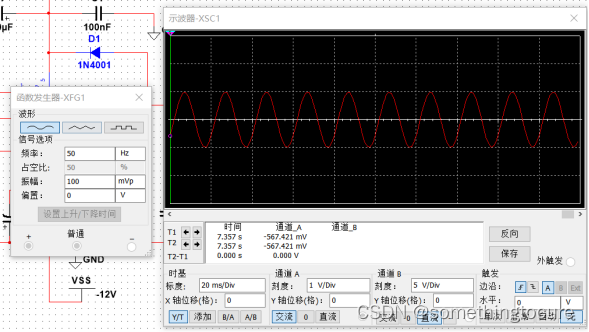

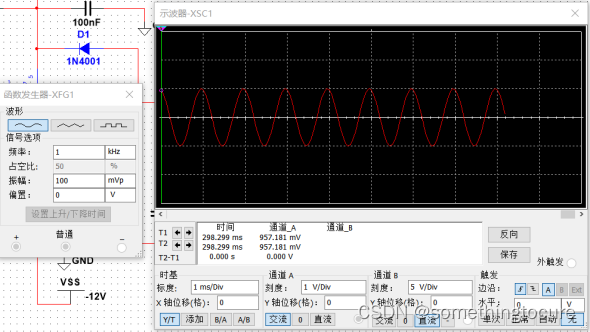

图4-5 功率放大电路仿真波形图(1KHz)

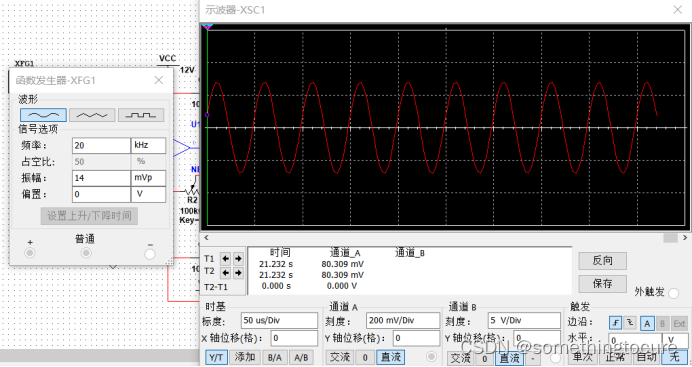

图4-5 功率放大电路仿真波形图(50Hz)

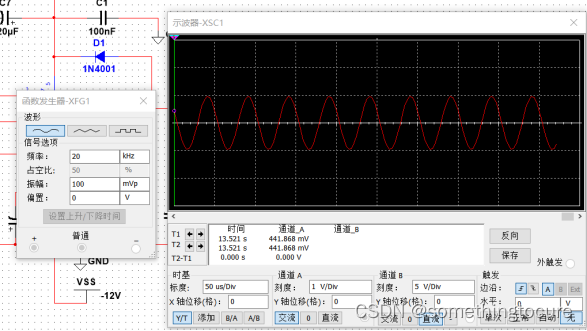

图4-5 功率放大电路仿真波形图(20KHz)
五、电路实现及技术指标测试结果
1.正弦信号发生器

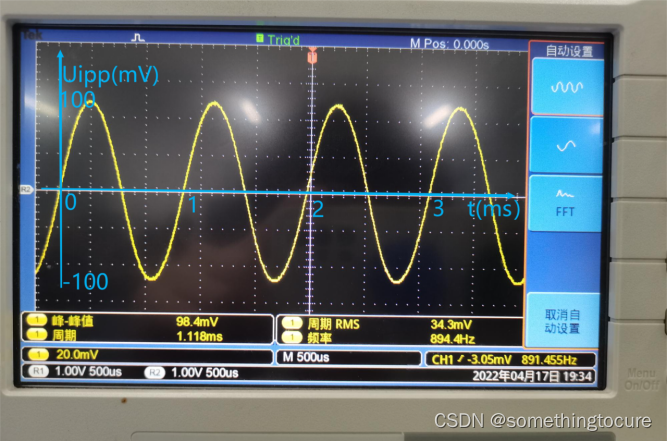

图5-1 正弦信号发生器实际波形图
输出频率为900KHz,峰峰值为100mV的正弦波
2.麦克风放大电路

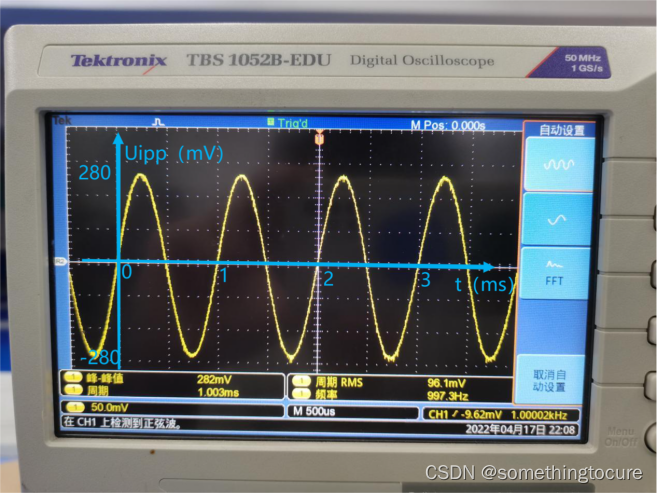

图5-2.1 麦克风放大电路实际波形图(1KHz)

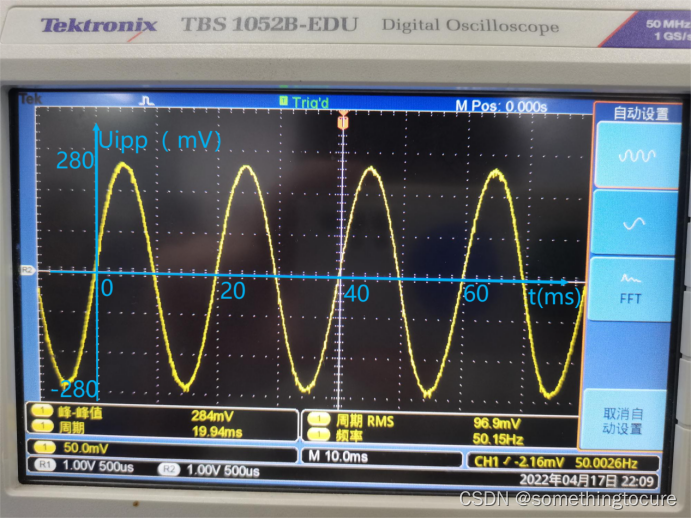

图5-2.2 麦克风放大电路实际波形图(50Hz)

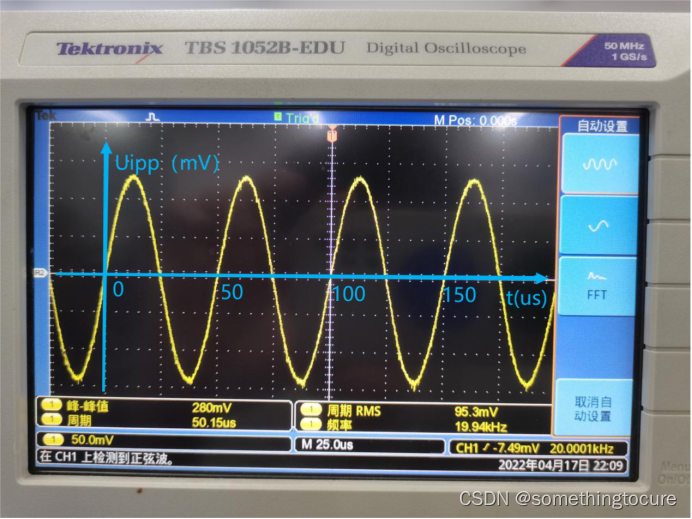

图5-2.3 麦克风放大电路实际波形图(20KHz)
输入信号 | 输出信号 | 放大倍数 | |||
---|---|---|---|---|---|
峰峰值(mV) | 频率(Hz) | 峰峰值(mV) | 频率(Hz) | 理论 | 实际 |
14 | 1K | 282 | 997.3 | 20 | 20.1 |
14 | 50 | 284 | 50.12 | 20 | 20.3 |
14 | 20K | 280 | 19.94K | 20 | 20 |
3.加法器电路

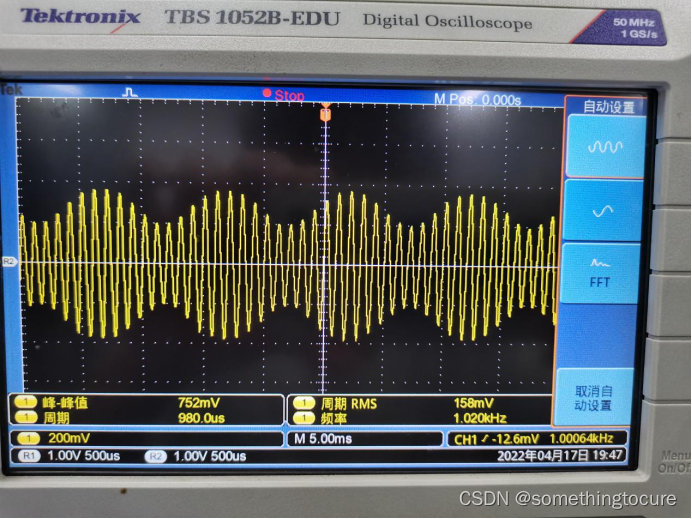

图5-3 加法器电路实际波形图
正弦信号发生器输出信号(100mV/1Khz)和麦克风放大电路输出信号(280mV/1Khz)叠加
4.音调电路

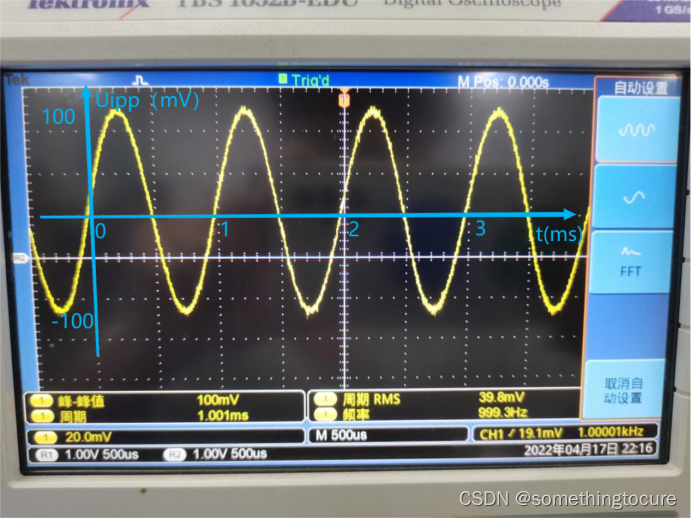

图5-4.1 音调电路实际波形图(1KHz)

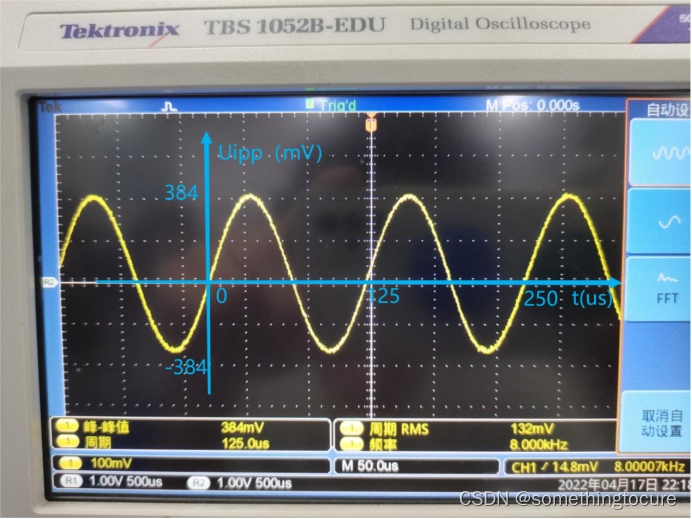

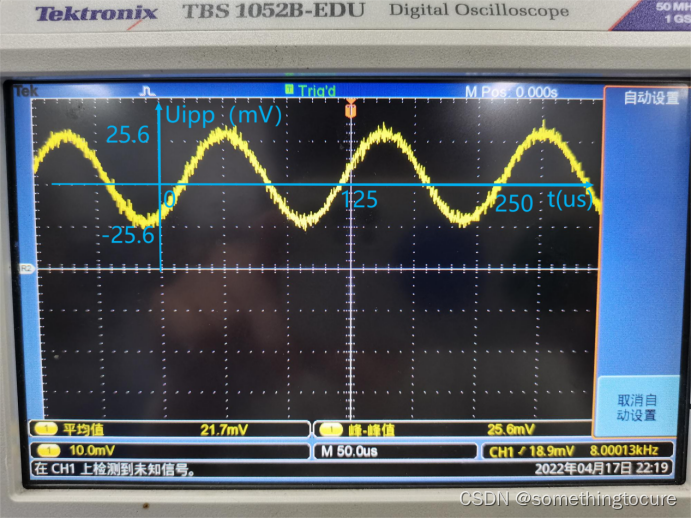

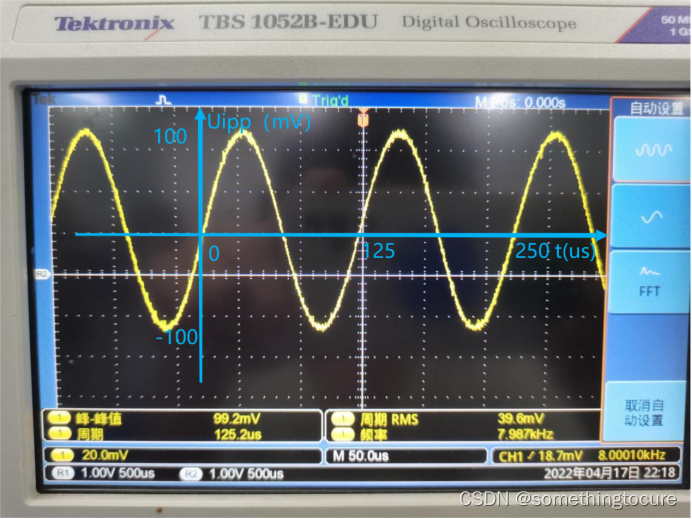

图5-4.2.1 音调电路实际波形图1(8KHz)
图5-4.2.2 音调电路实际波形图2(8KHz)
图5-4.2.3 音调电路实际波形图3(8KHz)
图5-4.3.1 音调电路实际波形图1(125Hz)

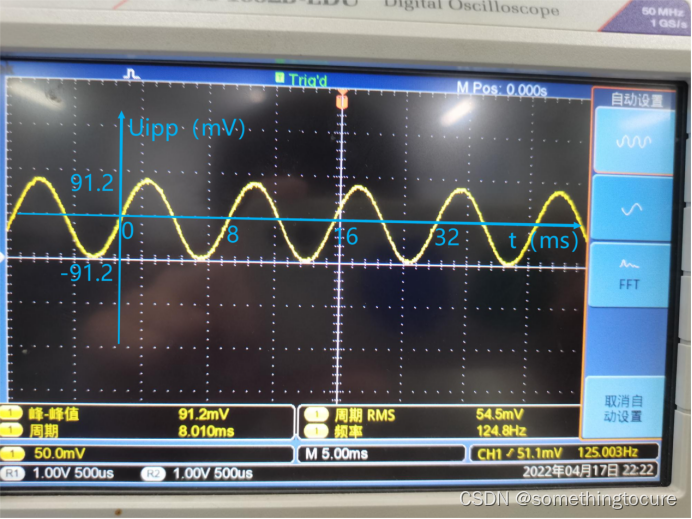

图5-4.3.2 音调电路实际波形图2(125Hz)
频率 (Hz) | 输入峰峰值 (mV) | 输出峰峰值(mV) | 增益(dB) | ||
---|---|---|---|---|---|
最小 | 相等 | 最大 | |||
1K | 100 | / | 100 | / | 0 |
8K | 100 | 25.6 | 99.2 | 384 | -11.8~11.7 |

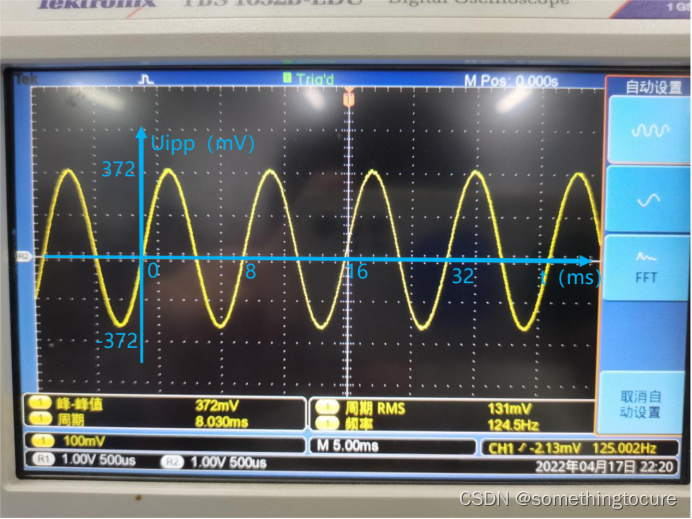

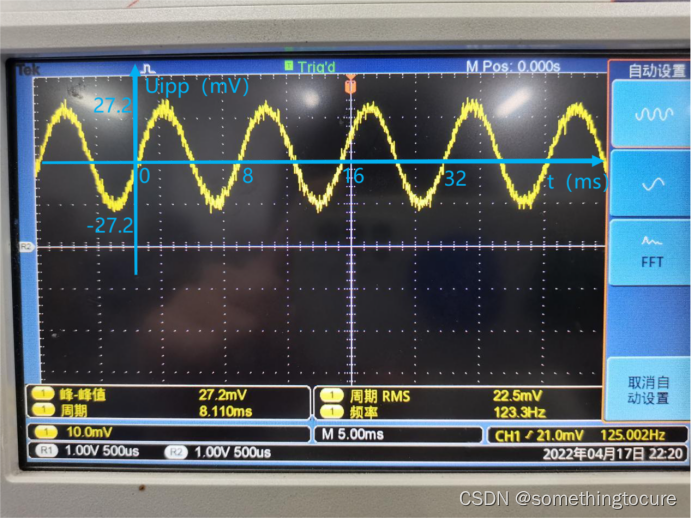

125 | 100 | 27.2 | 91.2 | 372 | -11.3~11.4 |
图5-4.3.3 音调电路实际波形图3(125Hz)
5.功率放大电路

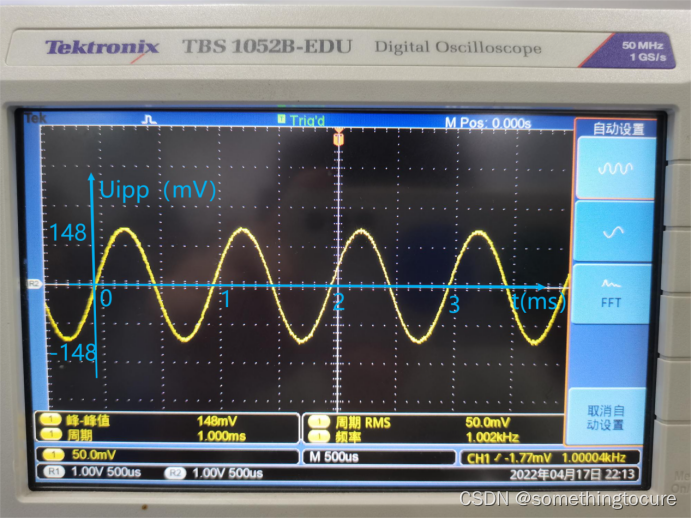

图5-5.1 功率放大电路实际波形图(1KHz)

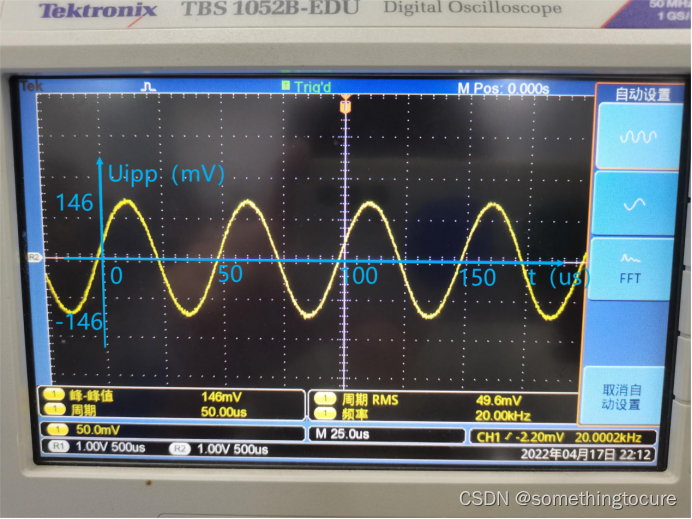

图5-5.2 功率放大电路实际波形图(20KHz)

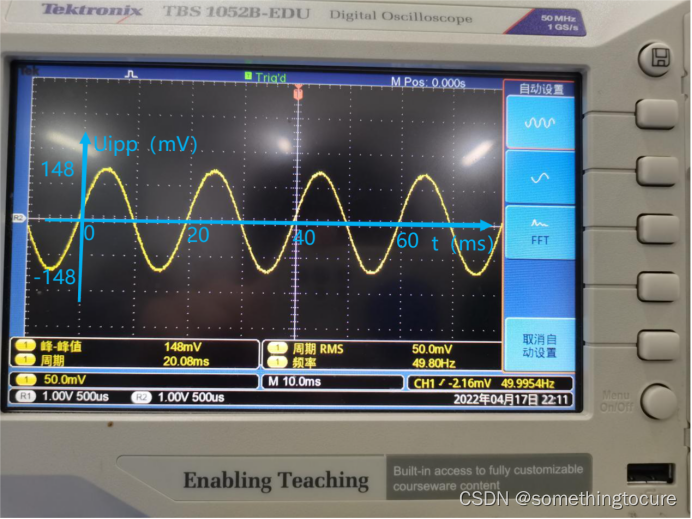

图5-5.3 功率放大电路实际波形图(50Hz)
输入信号 | 输出信号 | 放大倍数 | |||
---|---|---|---|---|---|
峰峰值(mV) | 频率(Hz) | 峰峰值(mV) | 频率(Hz) | 理论 | 实际 |
14 | 1K | 148 | 1.002K | 10 | 10.6 |
14 | 50 | 148 | 49.80 | 10 | 10.6 |
14 | 20K | 146 | 20K | 10 | 10.4 |
6.实际性能参数
要求 | 实际 | |
---|---|---|
额定功率 | 0.5W | 0.48W |
频率响应 | fL≤50Hz,fH≥20kHz | fL≤50Hz,fH≥20kHz |
输入阻抗 | ≥20kΩ | 20kΩ |
话音输入灵敏度 | 5mV/V | 3.2mV/V |
六、实验中遇到的问题及解决方法
1.各级电路都调试正常,但级联后出现问题
解决方法:检查前后级是否阻抗匹配
2.调试好的电路板其他时间再测试时波形变得不正常
解决方法:检查示波器、信号发生器接线是否松动或受损;换其他的示波器或信号发生器测试
七、总结
- 在前期仿真的基础上焊接电路会更顺利,但也要根据实际电路情况进行调试,不能完全依赖仿真;
- 细心耐心检查电路,避免连线错误;
- 各级电路预留出测试点,方便调试。
