摘 要
为了提高商场停车场的管理效率和服务质量，本论文设计并实现了一个基于 Django 的商场智慧停车管理及分析系统。该系统采用了智能化的技术手段，包括预约停车、提醒消息、通知信息等功能，实现了对商场停车场的高效管理和精准分析。
首先，我们对商场停车管理系统的需求进行了分析，设计了系统的架构和功能模块。然后，我们采用 Django 框架和相关技术，实现了系统的各个功能模块，包括用户管理、车辆信息管理、车位信息管理、预约停车管理、提醒信息管理、通知信息管理、收入分析管理、每日停车管理、系统管理（轮播图管理）、通知公告管理、资源管理等。接着，我们对系统进行了测试和优化，确保系统的稳定性和可靠性。最后，我们对系统的应用效果进行了分析和评估，证明了系统的实用性和有效性。通过本系统的应用，商场停车场的管理效率得到了显著提高，用户的停车体验也得到了极大改善。同时，系统还能够为商场管理人员提供决策支持，帮助他们更好地管理停车场资源。
关键词：Django；停车管理；精准分析
Abstract
In order to improve the management efficiency and service quality of shopping mall parking lots, this paper designs and implements a shopping mall intelligent parking management and analysis system based on Django. The system adopts intelligent technological means, including functions such as reservation parking, reminder messages, notification information, etc., to achieve efficient management and accurate analysis of shopping mall parking lots.
Firstly, we analyzed the requirements of the shopping mall parking management system and designed the system architecture and functional modules. Then, we adopted the Django framework and related technologies to implement various functional modules of the system, including user management, vehicle information management, parking space information management, appointment parking management, reminder information management, notification information management, revenue analysis management, daily parking management, system management (carousel map management), notification announcement management, resource management, etc. Next, we tested and optimized the system to ensure its stability and reliability. Finally, we analyzed and evaluated the application effectiveness of the system, demonstrating its practicality and effectiveness. Through the application of this system, the management efficiency of shopping mall parking lots has been significantly improved, and the user's parking experience has also been greatly improved. At the same time, the system can also provide decision support for mall managers, helping them better manage parking lot resources.
Keywords: Django; Parking management; Accurate analysis
目录
随着城市化进程的加速和人们生活水平的提高，汽车已经成为人们出行的主要方式之一。然而，随之而来的是城市交通拥堵和停车难问题。在商场等公共场所，由于停车资源有限，经常出现停车难、停车乱等问题，给人们的生活和工作带来了很大的不便。因此，如何提高停车场的管理效率和服务质量，成为了一个亟待解决的问题。
与此同时，信息技术的发展为停车场的智慧化提供了可能。物联网、大数据、人工智能等技术的广泛应用，使得构建一个智慧停车系统成为可能。这种系统能够实时监控车位状态、自动计费、提供导航服务，并能对停车数据进行深入分析，为管理层提供决策支持。
基于Django的商场智慧停车管理及分析系统正是基于这样的背景和需求而设计的。该系统通过智能化技术手段，实现对停车场的高效管理，包括车位预订、提醒、通知等功能，提高停车场的使用率和管理效率。通过提供车位预订、车辆引导等服务，使用户能够快速找到车位，减少停车时间，提高用户的停车体验。同时，通过对停车场数据的分析和挖掘，为商场管理人员提供决策支持，帮助他们更好地管理停车场资源，提高停车场的经济效益和社会效益。
商场智慧停车管理及分析系统的研究与实现，是智慧城市建设的重要组成部分。通过智能化技术手段，提高城市的交通管理效率和服务质量，推动智慧城市的建设和发展。
-
- 国内外研究现状
在国内，随着智慧城市概念的兴起，智慧停车成为了一个热门的研究领域。许多学者和企业都致力于开发各种智慧停车系统，以提高停车场的运行效率和用户体验。其中，基于Django的智慧停车管理系统因其灵活性和易扩展性受到了广泛关注。
在国外，尤其是在欧美国家，由于较早面临城市交通问题，智慧停车系统的研究和应用相对更加成熟。许多大型企业都推出了自己的智慧停车解决方案，涵盖了从车位预订、导航服务到自动缴费等功能。此外，一些研究机构和高校也在积极探索基于机器学习、大数据分析等技术的停车管理优化方法。
总体而言，智慧停车是一个快速发展的领域，国内外都在积极探索和创新。然而，由于停车场的多样性和复杂性，如何设计和实现一个真正实用、高效且可扩展的智慧停车系统仍是一个具有挑战性的问题。
当本系统前端部分基于MVVM模式进行开发，采用B/S模式，后端部分基于python的Django框架进行开发。
前端部分：前端框架采用了比较流行的渐进式JavaScript框架Vue.js。使用Vue-Router和Vuex实现动态路由和全局状态管理,Ajax实现前后端通信，Element UI组件库使页面快速成型，项目前端通过栅格布局实现响应式，可适应PC端、平板端、手机端等不同屏幕大小尺寸的完美布局展示。
后端部分：采用Django作为开发框架，同时集成Redis等相关技术。
MVVM是Model-View-ViewModel的简写。它本质上就是MVC 的改进版。MVVM 就是将其中的View 的状态和行为抽象化，让我们将视图 UI 和业务逻辑分开。当然这些事 ViewModel 已经帮我们做了，它可以取出 Model 的数据同时帮忙处理 View 中由于需要展示内容而涉及的业务逻辑。微软的WPF带来了新的技术体验，如Silverlight、音频、视频、3D、动画……，这导致了软件UI层更加细节化、可定制化。同时，在技术层面，WPF也带来了 诸如Binding、Dependency Property、Routed Events、Command、DataTemplate、ControlTemplate等新特性。MVVM（Model-View-ViewModel）框架的由来便是MVP（Model-View-Presenter）模式与WPF结合的应用方式时发展演变过来的一种新型架构框架。它立足于原有MVP框架并且把WPF的新特性糅合进去，以应对客户日益复杂的需求变化。
B/S结构（Browser/Server，浏览器/服务器模式），是WEB兴起后的一种网络结构模式，WEB浏览器是客户端最主要的应用软件。这种模式统一了客户端，将系统功能实现的核心部分集中到服务器上，简化了系统的开发、维护和使用。客户机上只要安装一个浏览器，如Chrome、Safari、Microsoft Edge、Netscape Navigator或Internet Explorer，服务器安装SQL Server、Oracle、MYSQL等数据库。浏览器通过Web Server同数据库进行数据交互。
Django是高水准的Python编程语言驱动的一个开源模型．视图，控制器风格的Web应用程序框架，它起源于开源社区。使用这种架构，程序员可以方便、快捷地创建高品质、易维护、数据库驱动的应用程序。这也正是OpenStack的Horizon组件采用这种架构进行设计的主要原因。另外，在Django框架中，还包含许多功能强大的第三方插件，使得Django具有较强的可扩展性。Django 项目源自一个在线新闻 Web 站点，于 2005 年以开源的形式被释放出来。Django 框架的核心组件有：
（1）用于创建模型的对象关系映射；
（2）为最终用户设计较好的管理界面；
（3）URL 设计；
（4）设计者友好的模板语言；
（5）缓存系统。
Django(发音：[`dʒæŋɡəʊ]) 是用python语言写的开源web开发框架(open source web framework)，它鼓励快速开发,并遵循MVC设计。Django遵守BSD版权，初次发布于2005年7月, 并于2008年9月发布了第一个正式版本1.0 。
Django 根据比利时的爵士音乐家Django Reinhardt命名，他是一个吉普赛人，主要以演奏吉它为主，还演奏过小提琴等。
由于Django在近年来的迅速发展，应用越来越广泛，被著名IT开发杂志SD Times评选为2013 SD Times 100，位列“API、库和框架”分类第6位，被认为是该领域的佼佼者。
Mysql的语言是非结构化的，用户可以在数据上进行工作。MySQL因为其速度、可靠性和适应性而备受关注。大多数人都认为在不需要事务化处理的情况下，MySQL是管理内容最好的选择。并且因为Mysql的语言和结构比较简单，但是功能和存储信息量很强大，所以得到了普遍的应用。
Mysql数据库在编程过程中的作用是很广泛的，为用户进行数据查询带来了方便。Mysql数据库的应用因其灵活性强，功能强大，所以在实现某功能时只需要一小段代码，而不像其他程序需要编写大段代码。总体来说，Mysql数据库的语言相对要简洁很多。
数据流程分析主要就是数据存储的储藏室，它是在计算机上进行的，而不是现实中的储藏室。数据的存放是按固定格式，而不是无序的，其定义就是：长期有固定格式，可以共享的存储在计算机存储器上。数据库管理主要是数据存储、修改和增加以及数据表的建立。为了保证系统数据的正常运行，一些有能力的处理者可以进行管理而不需要专业的人来处理。数据表的建立，可以对数据表中的数据进行调整，数据的重新组合及重新构造，保证数据的安全性。介于数据库的功能强大等特点，本系统的开发主要应用了Mysql进行对数据的管理。
开发任何一个系统，都要对其可行性进行分析，对其时间和资源上的限制进行考虑，这样可以减少系统开发的风险。同时，分析之后不仅能够合理的运用人力，还能在各方面资源的消耗上得到节省。下面就对技术、经济和社会三个方面来介绍。
Django框架是一个成熟的Python Web框架，具有强大的ORM、模板引擎和自动管理URL的功能，可以满足商场智慧停车管理及分析系统的技术需求；Vue.js框架是一个轻量级的前端框架，具有高效的组件化、路由化和数据绑定等功能，可以满足商场智慧停车管理及分析系统的前端需求。
商场智慧停车管理及分析系统的开发和部署成本相对较低，可以通过校园快递服务的收费来获得一定的经济收益，具有一定的经济可行性。
商场智慧停车管理及分析系统可以提高商场停车管理的效率和质量，为车主提供更好的服务，具有良好的社会可行性。
综上所述，基于Django的商场智慧停车管理及分析系统设计与实现是可行的，可以满足商场停车服务的需求，具有良好的经济和社会可行性。
-
- 功能需求分析
基于Django的商场智慧停车管理及分析系统针对车主用户和管理员进行了详细的功能需求分析，以确保系统的实用性和易用性。以下是针对车主用户和管理员的具体功能需求：
车主用户功能需求：
（1）登录注册：车主用户需要能够方便地注册新账户并登录系统。系统应提供注册和登录功能，同时确保账户的安全性和隐私性。
（2）通知公告：通知公告栏展示停车场的最新通知和公告，例如停车场的维护信息、收费标准调整等。
（3）新闻资讯：新闻资讯栏展示与停车场相关的新闻和资讯，例如停车场的优惠活动、新能源汽车充电设施等。
（4）车位信息：车位信息栏展示停车场的车位分布情况，包括空余车位数量、车位类型等。
（5）我的账户：我的账户栏展示车主用户的个人信息，车主用户可以管理自己的个人信息，如修改头像、昵称、密码等操作。
（6）个人中心：个人中心包括个人首页、车辆信息、预约停车、提醒消息、通知信息、收藏等功能。
-车辆信息：展示车主用户的车辆信息，包括车辆品牌、型号、车牌号码等。
-预约停车：车主用户可以通过系统进行预约停车，选择空余车位并预约停车时间。
-提醒消息：系统会向车主用户发送提醒消息，例如停车时间即将到期、车辆违停等。
-通知信息：展示系统发送给车主用户的通知信息，例如停车场的维护信息、收费标准调整等。
-收藏：车主用户可以收藏常用的停车场和车位，方便下次使用。
管理员功能需求：
（1）后台首页：后台首页展示系统的统计信息和管理功能，包括预约停车统计图、收入分析统计图、每日停车统计图等。
（2）系统用户：管理员可以管理系统用户，包括添加、修改、删除用户等操作。
（3）车辆信息管理：管理员可以管理车辆信息，包括添加、修改、删除车辆信息等操作。
（4）车位信息管理：管理员可以管理车位信息，包括添加、修改、删除车位信息等操作。
（5）预约停车管理：管理员可以管理预约停车信息，包括审核、取消预约停车等操作。
（6）提醒信息管理：管理员可以管理提醒信息，包括发送、取消提醒信息等操作。
（7）通知信息管理：管理员可以管理通知信息，包括发布、修改、删除通知信息等操作。
（8）收入分析管理：管理员可以进行收入分析，包括查看、添加收入统计信息、收费标准调整等操作。
（9）每日停车管理：管理员可以进行每日停车管理，包括查看、添加每日停车统计信息、停车场使用情况等操作。
（10）系统管理：系统管理包括轮播图管理等功能，管理员可以管理系统的轮播图，包括添加、修改、删除轮播图等操作。
（11）通知公告管理：管理员可以管理通知公告，包括发布、修改、删除通知公告等操作。
（12）资源管理：资源管理包括新闻资讯、资讯分类等功能，管理员可以管理新闻资讯和资讯分类，包括添加、修改、删除新闻资讯和资讯分类等操作。
综上所述，基于Django的商场智慧停车管理及分析系统针对车主用户和管理员的功能需求进行了详细的分析和设计。通过满足这些功能需求，系统将能够提供高效、便捷的智慧停车服务，并帮助管理员更好地管理停车场。
-
- 性能需求分析
评判一个系统好坏的一项重要指标就是性能，下面是对此系统的一些性能进行阐述。
1.系统的安全性和稳定性: 基于django的商场智慧停车管理及分析系统在管理权限上有着严格的控制，即想登录此平台进行操作，则必须要有操作权限，没有权限的用户是不可能登录平台查看任何的信息和数据，从而确保了系统的安全性。
2.数据的完整性和准确性：第一个是各项记录信息的完整性，信息记录的内容可以为空；第二个是各项信息数据之间相互联系的准确性；第三个是数据在不同记录信息的一致性
3.用户操作系统简单方便：在系统开发中按照“简单易用”的原则，能够使用户对系统的使用一目了然，既能保证用户使用，同时又能保证维护人员方便维护。
系统的用例展示的是系统功能与用户之间的关系，通过用例的方式能够直观的展示出来，本基于django的商场智慧停车管理及分析系统的完整UML用例图如下所示。

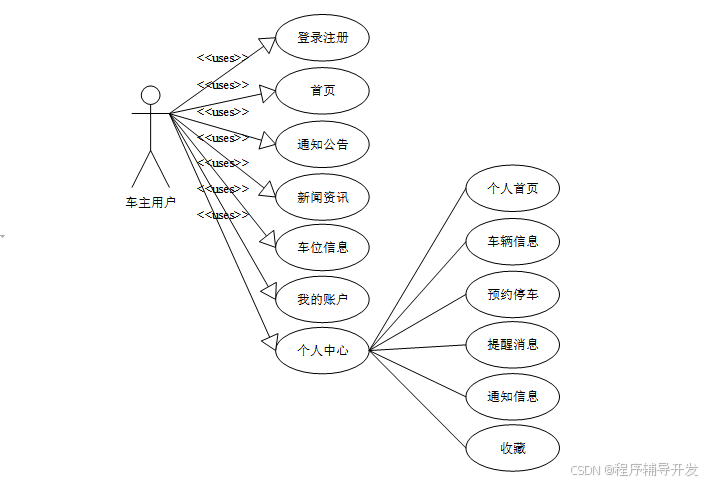

车主用户用例图如下所示。
图3-1 车主用户用例图

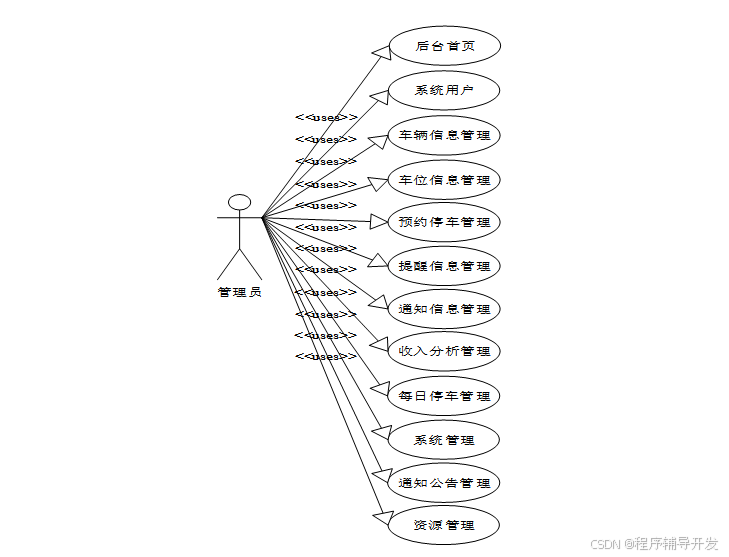

管理员用例图如下所示。
图3-2 管理员用例图
业务流程图不仅能反映出内部业务之间的关系，而且能体现出作业顺序及信息的流动。基于django的商场智慧停车管理及分析系统必须支持整个组织在不同层次上的各种功能，各个功能模块之间又有各种不同相关的信息进行联系，构成了一个有机的整体，根据商场智慧停车管理及分析系统的特点以及结合所面临的实际情况，设计出了系统的业务流程图。
系统的业务流程如下图所示。
图3-3系统业务流程图

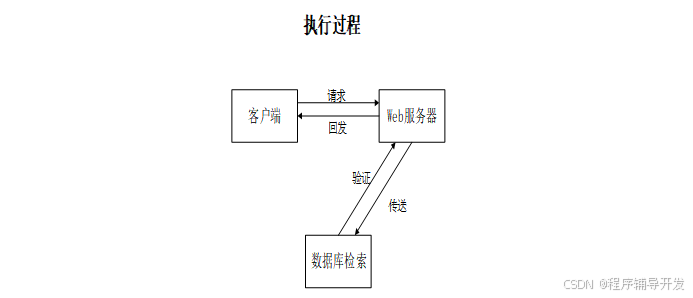

本商场智慧停车管理及分析系统选择B/S结构(Browser/Server,浏览器/服务器结构)和基于Web服务两种模式。适合在互联网上进行操作，只要用户能连网，任何时间、任何地点都可以进行系统的操作使用。系统工作原理图如图4-1所示：
图3-1 系统工作原理图
根据对系统的功能进行分析可以总结基于django的商场智慧停车管理及分析系统的具体功能模块包括下面的几个主要的功能模块：该系统主要从两大模块进行设计的，首先就是用户参与操作需要的模块，此外还需要有管理员用到的模块，两者之间不是互相独立的，他们之间有着密切的联系，同数据库表中的数据连接起来进行操作。每个模块访问相同的数据库，但访问的表不同。系统的各个功能模块是根据所收集的资料研究得到的。在以上分析功能的基础上，系统模块分为多个模块。车主用户含有的功能有登录注册、首页、通知公告、新闻资讯、车位信息、我的账户、个人中心（个人首页、车辆信息、预约停车、提醒消息、通知信息、收藏）等功能，管理员含有的功能有后台首页(可以查看预约停车统计图、收入分析统计图、每日停车统计图)、系统用户、车辆信息管理、车位信息管理、预约停车管理、提醒信息管理、通知信息管理、收入分析管理、每日停车管理、系统管理（轮播图管理）、通知公告管理、资源管理（新闻资讯、资讯分类）等功能。

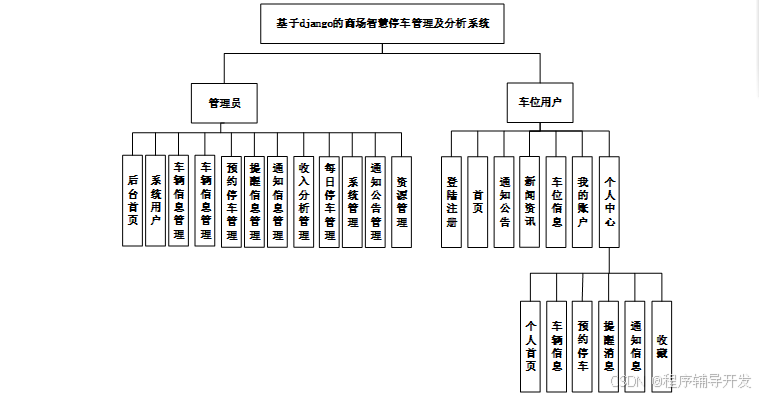

系统的功能结构图如下图所示。
图3-2系统功能结构图
E-R图一般是由实体、实体的属性与联系三个要素组成的。在规划系统中所使用的数据库实体对象及实体E-R图，则需要通过对系统的需求分析、业务流程设计和系统功能结构来确定的。

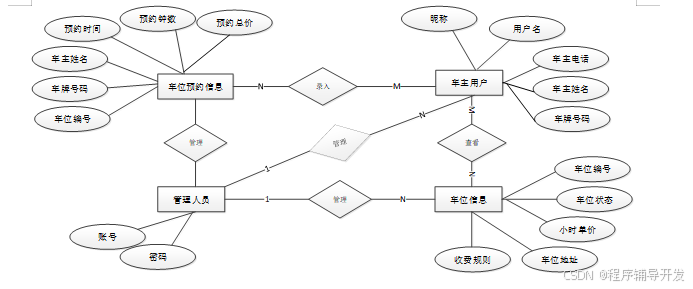

总体ER图如下图所示。
 |
图4-3总体ER图
将实体属性模型转换为关系数据库应该遵循以下几个原则：
1.一个实体转换后要对应一个关系。
2.所有的主键必须要定义为非空（not null）。
3.针对二元联系也应该按照一对多、弱对实、一对一和多对多等联系来定义外键。
得到数据库的关系后，设计如下表结构。
| 编号 |
名称 |
数据类型 |
长度 |
小数位 |
允许空值 |
主键 |
默认值 |
说明 |
| 1 |
token_id |
int |
10 |
0 |
N |
Y |
临时访问牌ID |
|
| 2 |
token |
varchar |
64 |
0 |
Y |
N |
临时访问牌 |
|
| 3 |
info |
text |
65535 |
0 |
Y |
N |
||
| 4 |
maxage |
int |
10 |
0 |
N |
N |
2 |
最大寿命：默认2小时 |
| 5 |
create_time |
timestamp |
19 |
0 |
N |
N |
CURRENT_TIMESTAMP |
创建时间： |
| 6 |
update_time |
timestamp |
19 |
0 |
N |
N |
CURRENT_TIMESTAMP |
更新时间： |
| 7 |
user_id |
int |
10 |
0 |
N |
N |
0 |
用户编号: |
| 编号 |
名称 |
数据类型 |
长度 |
小数位 |
允许空值 |
主键 |
默认值 |
说明 |
| 1 |
article_id |
mediumint |
8 |
0 |
N |
Y |
文章id：[0,8388607] |
|
| 2 |
title |
varchar |
125 |
0 |
N |
Y |
标题：[0,125]用于文章和html的title标签中 |
|
| 3 |
type |
varchar |
64 |
0 |
N |
N |
0 |
文章分类：[0,1000]用来搜索指定类型的文章 |
| 4 |
hits |
int |
10 |
0 |
N |
N |
0 |
点击数：[0,1000000000]访问这篇文章的人次 |
| 5 |
praise_len |
int |
10 |
0 |
N |
N |
0 |
点赞数 |
| 6 |
create_time |
timestamp |
19 |
0 |
N |
N |
CURRENT_TIMESTAMP |
创建时间： |
| 7 |
update_time |
timestamp |
19 |
0 |
N |
N |
CURRENT_TIMESTAMP |
更新时间： |
| 8 |
source |
varchar |
255 |
0 |
Y |
N |
来源：[0,255]文章的出处 |
|
| 9 |
url |
varchar |
255 |
0 |
Y |
N |
来源地址：[0,255]用于跳转到发布该文章的网站 |
|
| 10 |
tag |
varchar |
255 |
0 |
Y |
N |
标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开 |
|
| 11 |
content |
longtext |
2147483647 |
0 |
Y |
N |
正文：文章的主体内容 |
|
| 12 |
img |
varchar |
255 |
0 |
Y |
N |
封面图 |
|
| 13 |
description |
text |
65535 |
0 |
Y |
N |
文章描述 |
| 编号 |
名称 |
数据类型 |
长度 |
小数位 |
允许空值 |
主键 |
默认值 |
说明 |
| 1 |
type_id |
smallint |
5 |
0 |
N |
Y |
分类ID：[0,10000] |
|
| 2 |
display |
smallint |
5 |
0 |
N |
N |
100 |
显示顺序：[0,1000]决定分类显示的先后顺序 |
| 3 |
name |
varchar |
16 |
0 |
N |
N |
分类名称：[2,16] |
|
| 4 |
father_id |
smallint |
5 |
0 |
N |
N |
0 |
上级分类ID：[0,32767] |
| 5 |
description |
varchar |
255 |
0 |
Y |
N |
描述：[0,255]描述该分类的作用 |
|
| 6 |
icon |
text |
65535 |
0 |
Y |
N |
分类图标： |
|
| 7 |
url |
varchar |
255 |
0 |
Y |
N |
外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置 |
|
| 8 |
create_time |
timestamp |
19 |
0 |
N |
N |
CURRENT_TIMESTAMP |
创建时间： |
| 9 |
update_time |
timestamp |
19 |
0 |
N |
N |
CURRENT_TIMESTAMP |
更新时间： |
| 编号 |
名称 |
数据类型 |
长度 |
小数位 |
允许空值 |
主键 |
默认值 |
说明 |
| 1 |
auth_id |
int |
10 |
0 |
N |
Y |
授权ID： |
|
| 2 |
user_group |
varchar |
64 |
0 |
Y |
N |
用户组： |
|
| 3 |
mod_name |
varchar |
64 |
0 |
Y |
N |
