配置路由器的接口IP地址

配置路由器的接口IP地址

准备工作

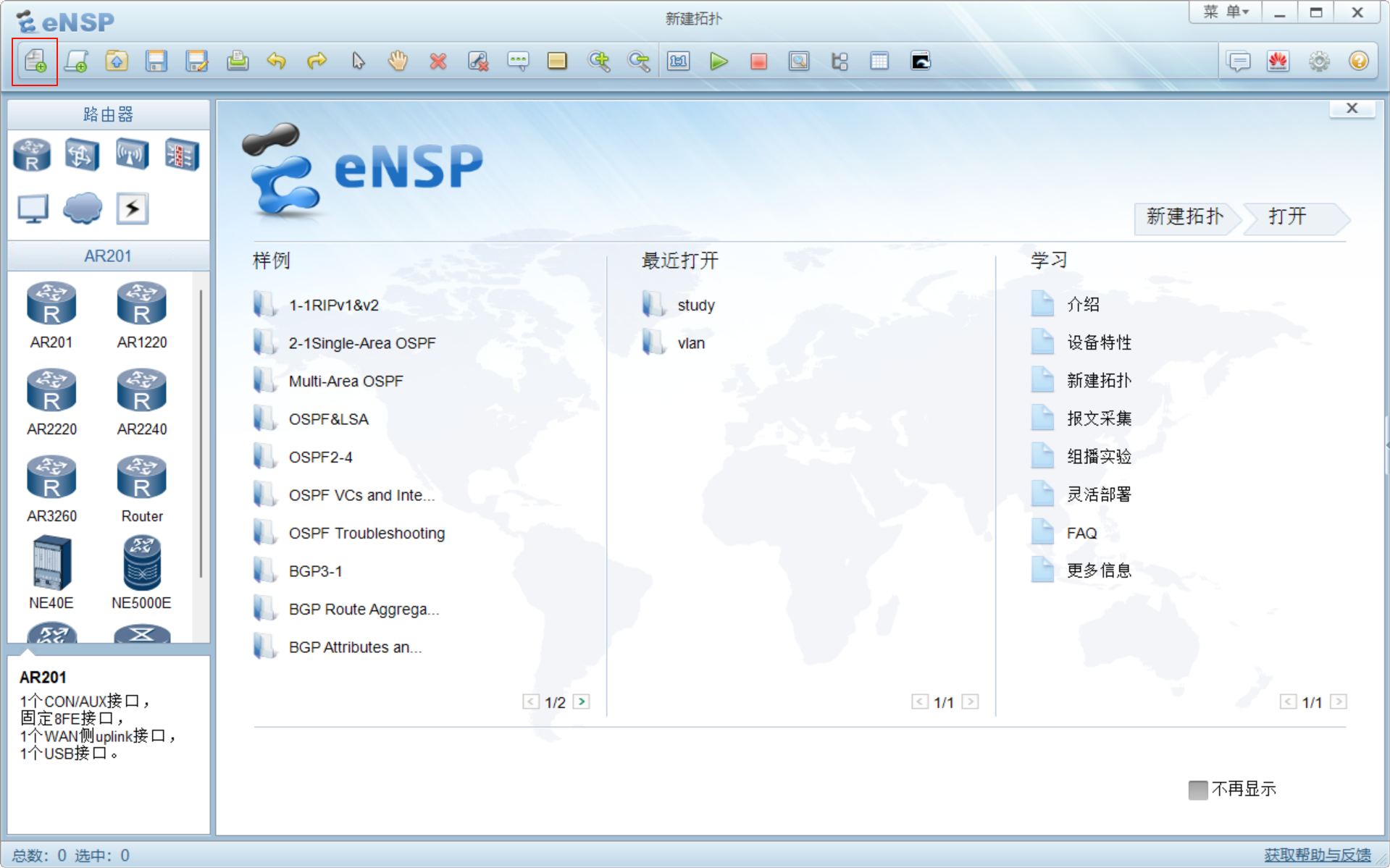

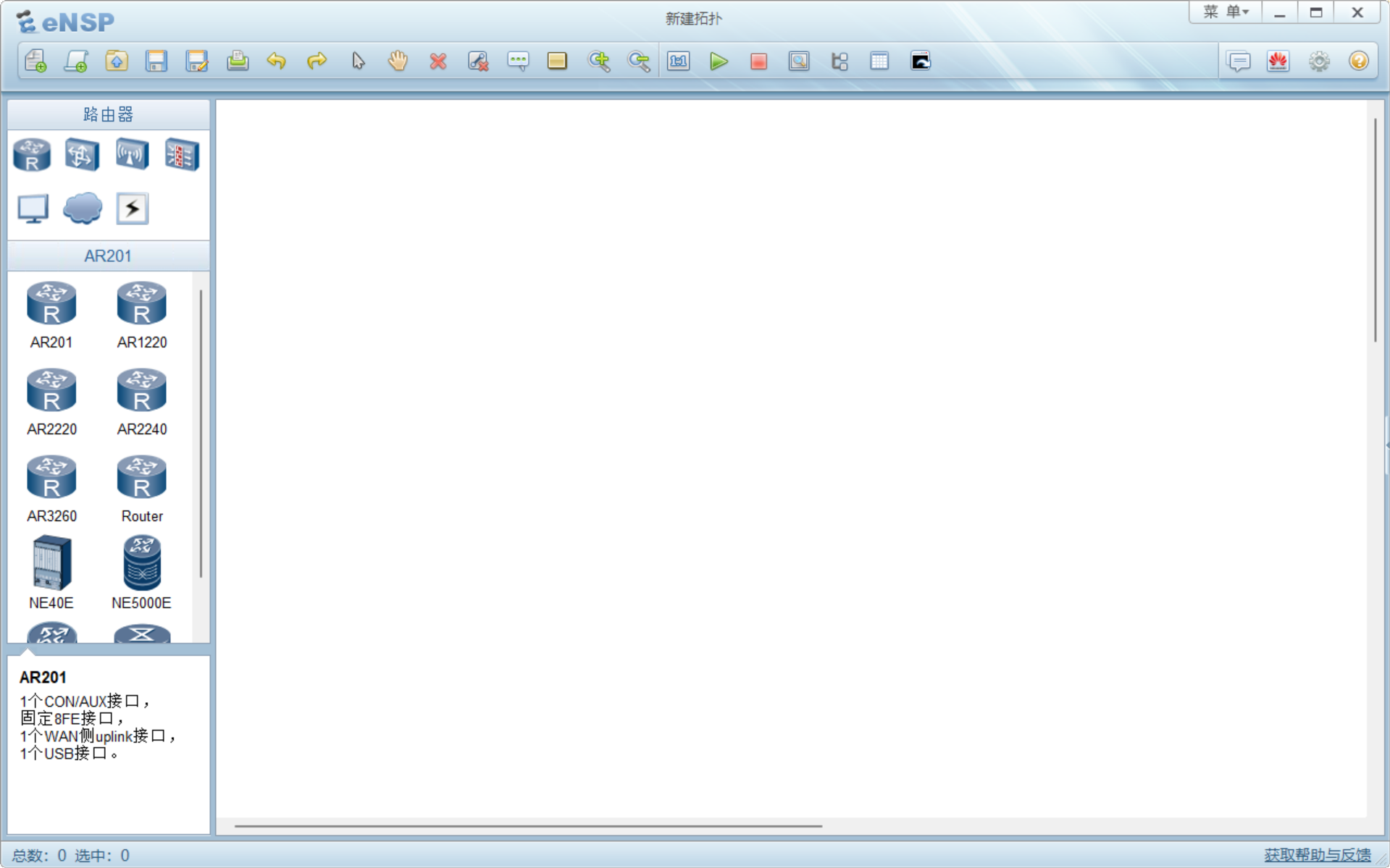

1、打开ensp

2、新建拓扑

3、本次实验选用AR2220路由器

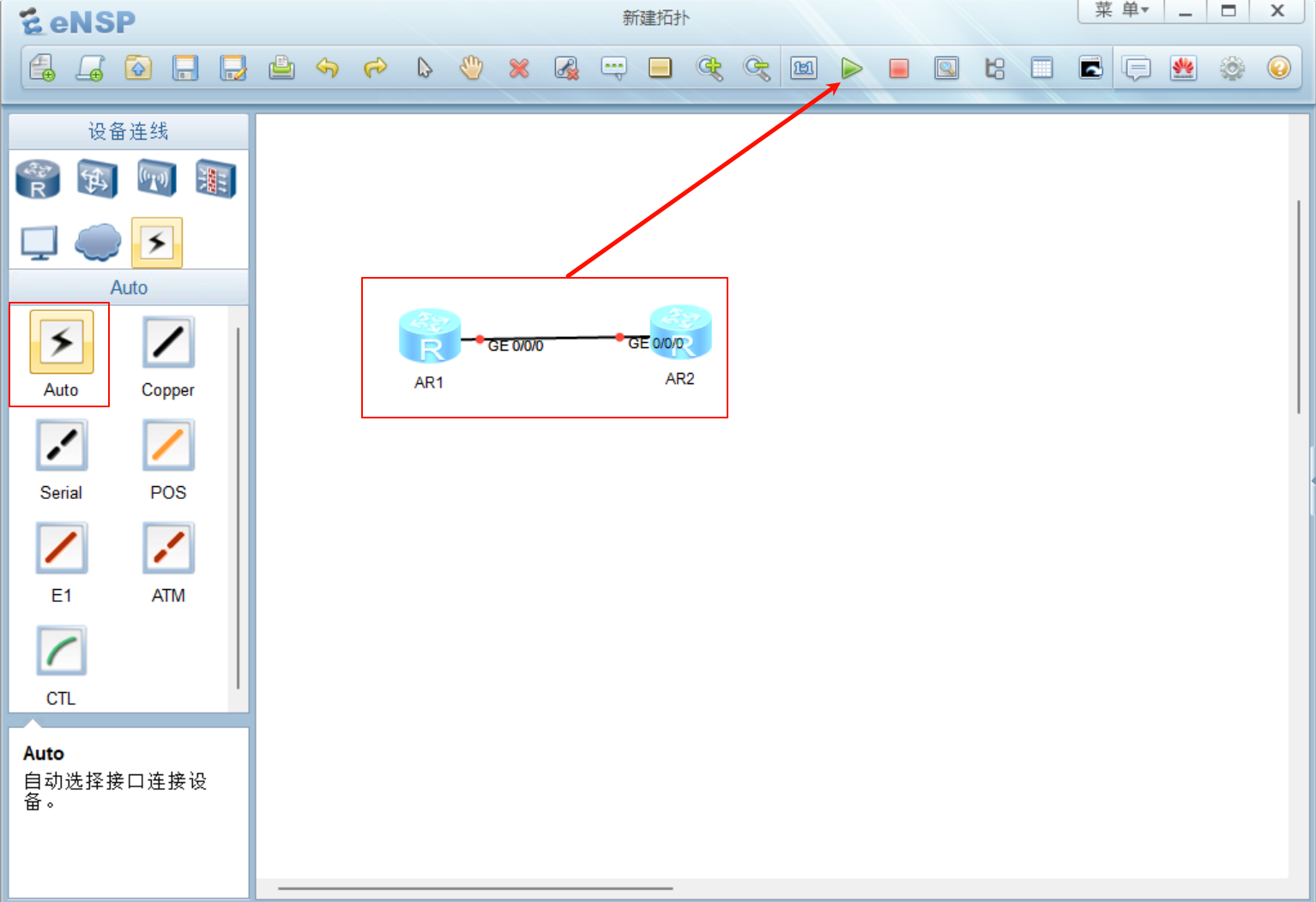

4、拖出两台路由器，使用Auto连接两台路由，选中两台路由并启动

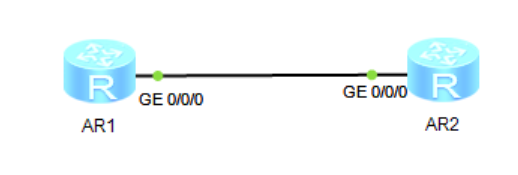

接口变绿说明设备启动成功

说明：启动速度较慢，需耐心等待

实验说明

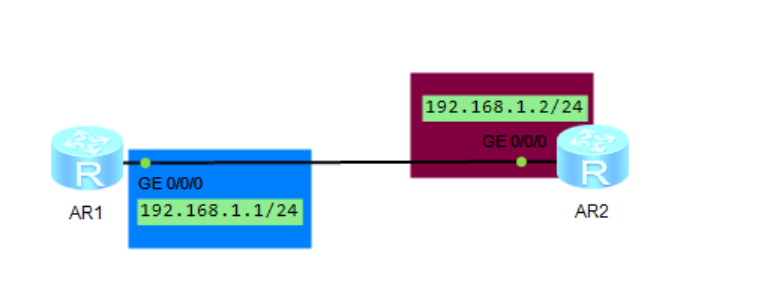

按照下图要求配置接口的IP，配置完成后AR1和AR2是可以互相ping通的。

配置过程

AR1的配置：

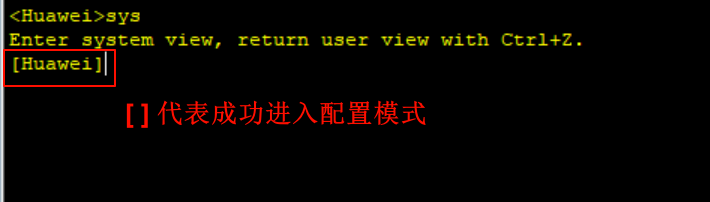

1、进入配置模式

语法：system-view或sys

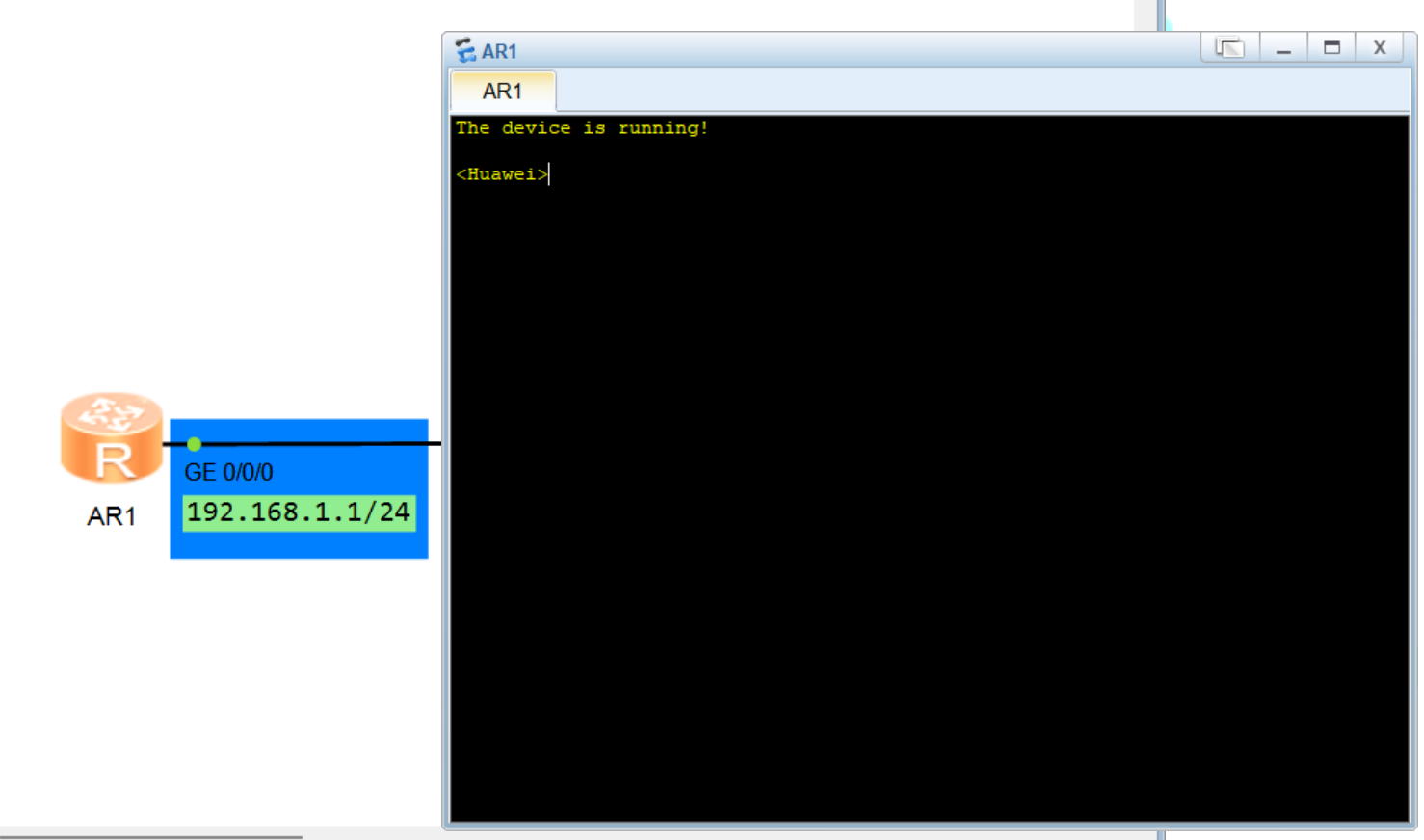

双击AR1进入配置界面，刚进入是用户模式，输入system-view进入配置模式


为了防止输入命令时弹出的一些消息干扰，输入该命令关闭：undo info enable

2、选择接口
如图，需要配置的是AR1的GE0/0/0接口

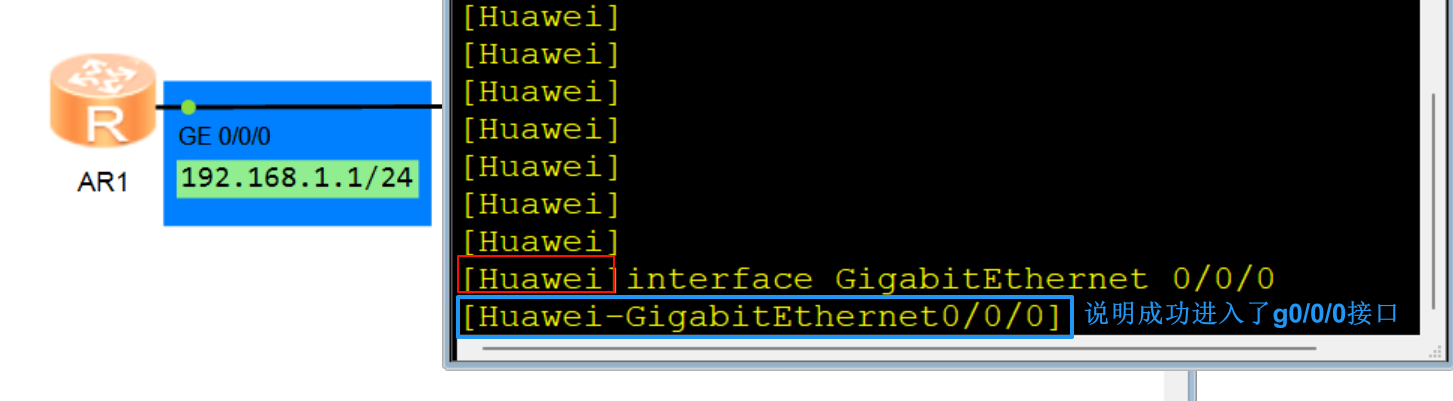

3、进入接口
语法：interface 端口类型 端口号
说明：GE的端口类型全称为gigabitethernet，interface可简写为int ，gigabitethernet可简写为g

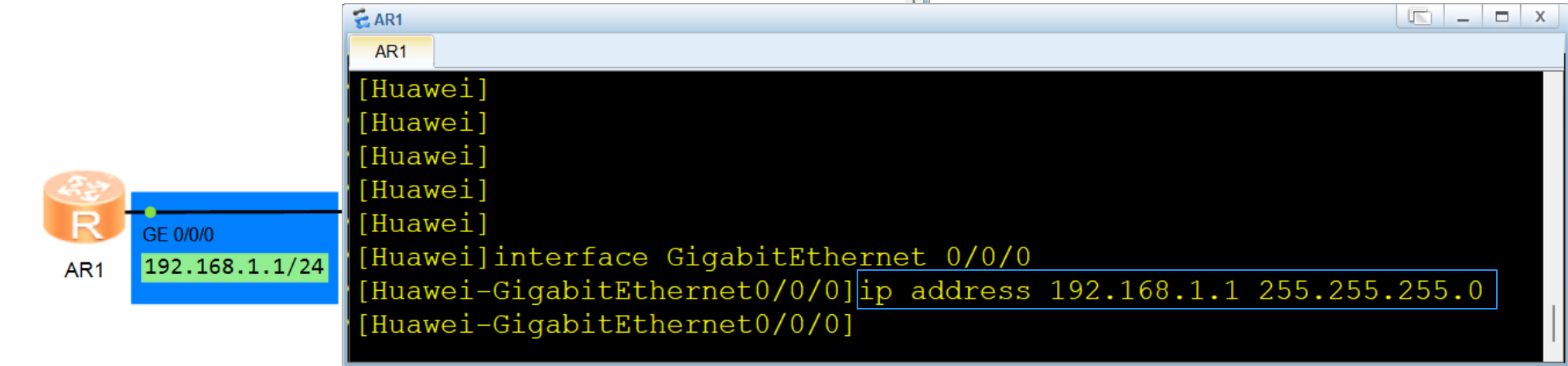

3、配置接口的IP地址
语法：ip address 需要配置的IP 子网掩码

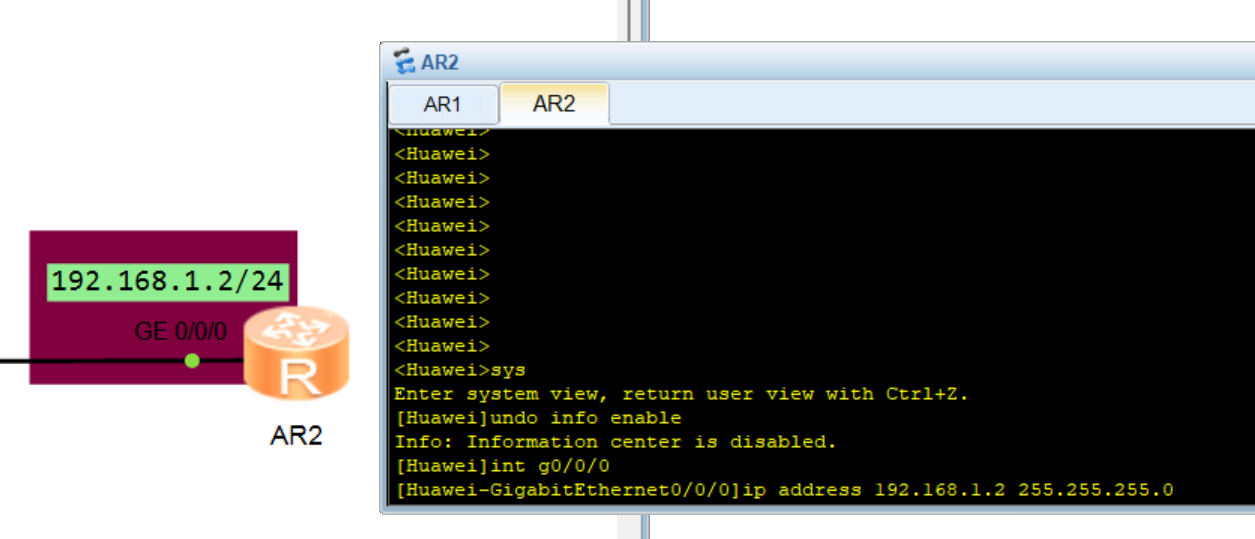

AR2的配置：
与AR1的配置方法相同，不再做阐述

测试

配置完成后，对两台设备的连通性进行测试
AR1给AR2发送一个测试包，如果得到回应，就说AR1和AR2是可以通的
说明：所谓连通，是指既要有去也有回的，也就是说，AR1发送的数据到达AR2后，AR2还要返回给AR1一个回应，AR1收到回应才能说明是连通的。

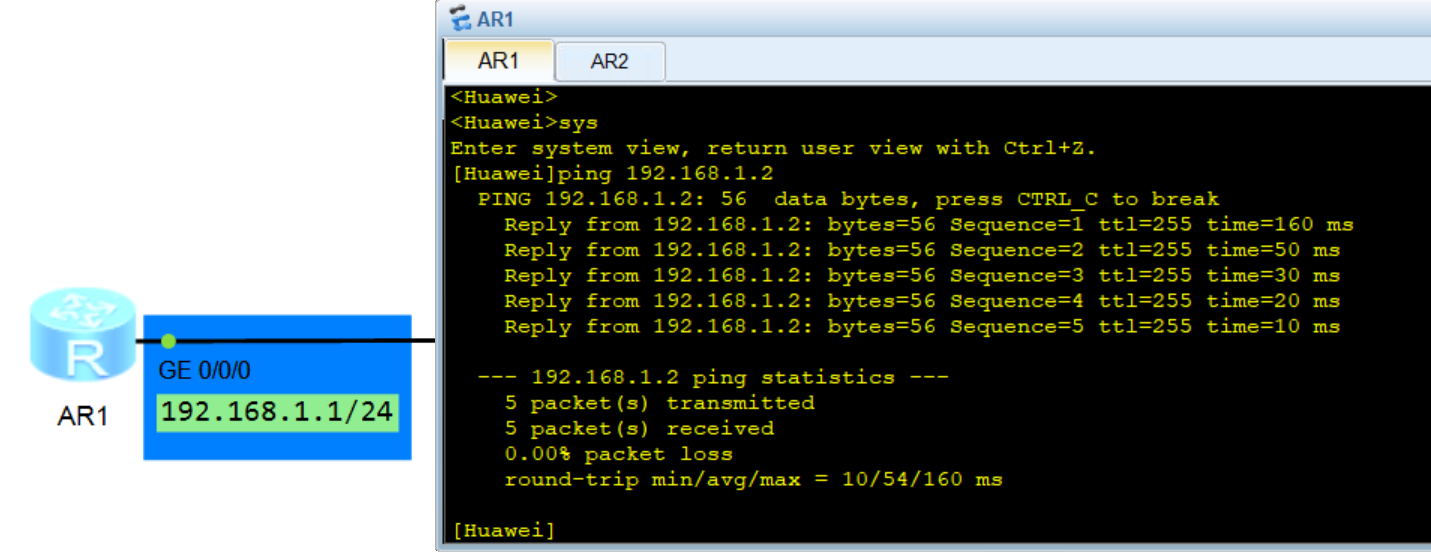

AR1 ping AR2：成功

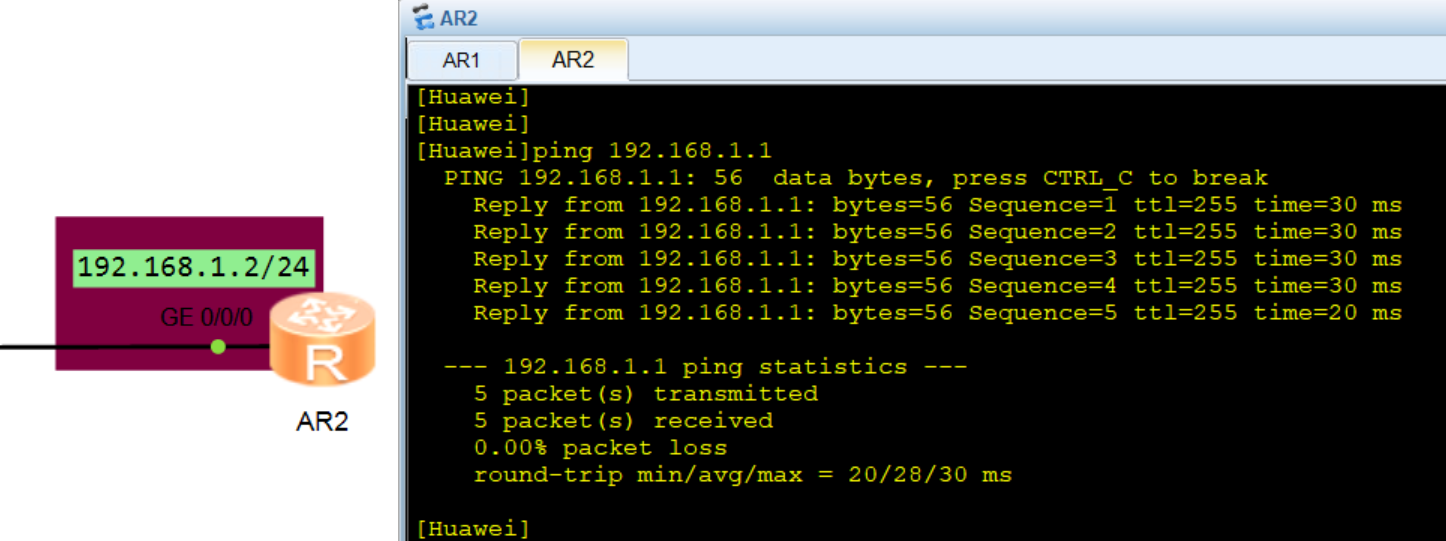

AR2 ping AR1：成功

本实验所用到的命令：

1、进入配置模式
语法：system-view 或 sys
2 关闭泛洪
语法：undo info enable
3、进入指定接口
语法：interface 端口类型 端口号
4、配置接口的IP地址
语法：ip address 需要配置的IP 子网掩码
5、测试连通性：
语法：ping 目标IP地址
6、退出接口模式/退出配置模式
语法：quit 或 q
