[note/scholar]东南大学毕设论文latex方案

Overleaf模版链接：
https://www.overleaf.com/latex/templates/seu-bachelor-thesis-for-class-2022/zsysjvjqzhgx

封面

由于模板时间基于2022，按照2024学校word模板，封面有所更改，在最后导出pdf后可以通过Adobe Acrobat DC将封面替换为新模板封面。

表格

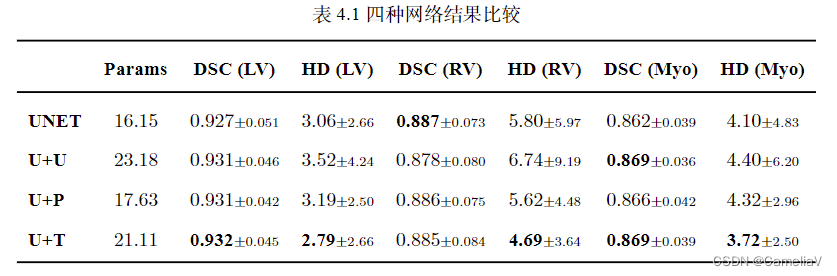

三线表效果

三线表latex

\begin{table}[H]
\centering
\caption{四种网络结果比较}
\label{t2-1}
\small
\begin{tabular}{lcccccccccccccccccc}
\toprule
& \textbf{Params} & \textbf{DSC (LV)} & \textbf{HD (LV)} & \textbf{DSC (RV)} & \textbf{HD (RV)} & \textbf{DSC (Myo)} & \textbf{HD (Myo)} \\
\midrule
\textbf{UNET} & $16.15$ & $0.927 \scriptstyle{\pm 0.051}$ & $3.06 \scriptstyle{\pm 2.66}$ & $\textbf{0.887} \scriptstyle{\pm 0.073}$ & $5.80 \scriptstyle{\pm 5.97}$ & $0.862 \scriptstyle{\pm 0.039}$ & $4.10 \scriptstyle{\pm 4.83}$ \\
\textbf{U+U} & $23.18$ & $0.931 \scriptstyle{\pm 0.046}$ & $3.52 \scriptstyle{\pm 4.24}$ & $0.878 \scriptstyle{\pm 0.080}$ & $6.74 \scriptstyle{\pm 9.19}$ & $\textbf{0.869} \scriptstyle{\pm 0.036}$ & $4.40 \scriptstyle{\pm 6.20}$ \\
\textbf{U+P} & $17.63$ & $0.931 \scriptstyle{\pm 0.042}$ & $3.19 \scriptstyle{\pm 2.50}$ & $0.886 \scriptstyle{\pm 0.075}$ & $5.62 \scriptstyle{\pm 4.48}$ & $0.866 \scriptstyle{\pm 0.042}$ & $4.32 \scriptstyle{\pm 2.96}$ \\
\textbf{U+T} & $21.11$ & $\textbf{0.932} \scriptstyle{\pm 0.045}$ & $\textbf{2.79} \scriptstyle{\pm 2.66}$ & $0.885 \scriptstyle{\pm 0.084}$ & $\textbf{4.69} \scriptstyle{\pm 3.64}$ & $\textbf{0.869} \scriptstyle{\pm 0.039}$ & $\textbf{3.72} \scriptstyle{\pm 2.50}$ \\
\bottomrule
\end{tabular}
\end{table}

简要说明：
\textbf 用于加粗
表格一次填入一行的数据，通过\\切换输入至下一行，通过&分割每一列输入，通过$$可以放入其他指令，如\pm代表加减号，\scriptstyle用于将加减号与数字小写，\label用于命名表格在文档里的标记，用于配合\cite引用，\caption写明表头。

公式

可以参考知网上的论文，把公式截图放置bing等可以识别图片的llm中，要求通过latex实现公式，对照截图小修小改即可。公式引用用\eqref。

\begin{equation}\label{hd}
HD = \max \left( \max_{a\in A} \min_{b\in B} d(a, b), \max_{b\in B} \min_{a\in A} d(b, a) \right)
\end{equation}
\begin{equation}\label{assd}
ASSD = \frac{1}{|A| + |B|} \left( \sum_{a\in A} \min_{b\in B} d(a, b) +  \sum_{b\in B}  \min_{a\in A} d(b, a)  \right)
\end{equation}
\begin{equation}\label{dsc}
DSC = \frac{2|A \cap B|}{|A| + |B|}
\end{equation}

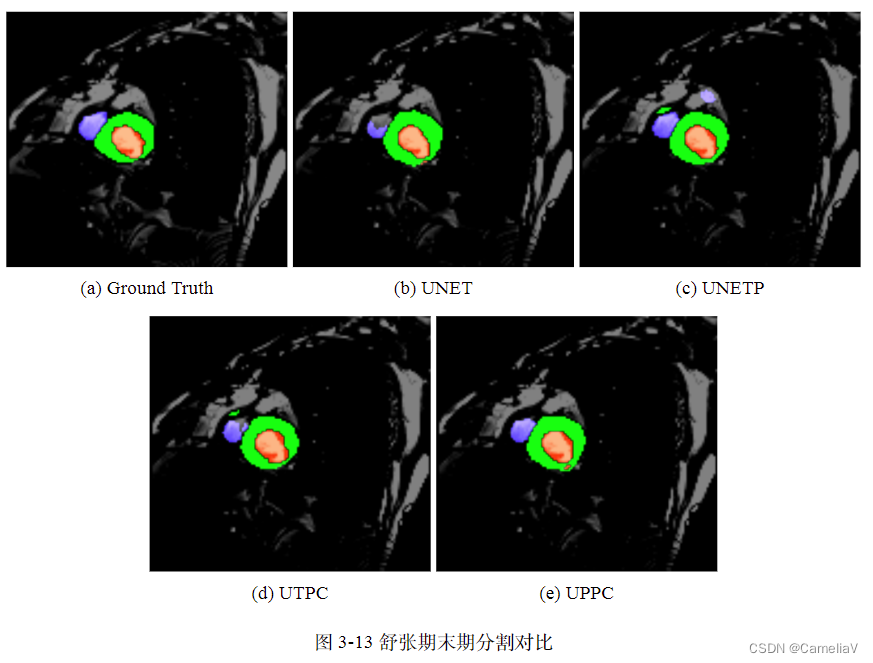

图片(带子图)

如果图片带有多余背景，可以先用PS去除

\begin{figure}[H]
	\centering
	\begin{subfigure}{0.325\linewidth}
		\centering
		\includegraphics[width=\linewidth]{fig/1-gt.png}
		\caption{Ground Truth}
		\label{1-gt}
	\end{subfigure}
	\centering
	\begin{subfigure}{0.325\linewidth}
		\centering
		\includegraphics[width=\linewidth]{fig/1-unet.png}
		\caption{UNET}
		\label{1-unet}
	\end{subfigure}
	\centering
	\begin{subfigure}{0.325\linewidth}
		\centering
		\includegraphics[width=\linewidth]{fig/1-unetp.png}
		\caption{UNETP}
		\label{1-unetp}
	\end{subfigure}

 	\centering
	\begin{subfigure}{0.325\linewidth}
		\centering
		\includegraphics[width=\linewidth]{fig/1-utpc.png}
		\caption{UTPC}
		\label{1-utpc}
	\end{subfigure}
 	\centering
	\begin{subfigure}{0.325\linewidth}
		\centering
		\includegraphics[width=\linewidth]{fig/1-uppc.png}
		\caption{UPPC}
		\label{1-uppc}
	\end{subfigure}
	\caption{舒张期末期分割对比}
	\label{1-result}
\end{figure}

算法(伪代码)

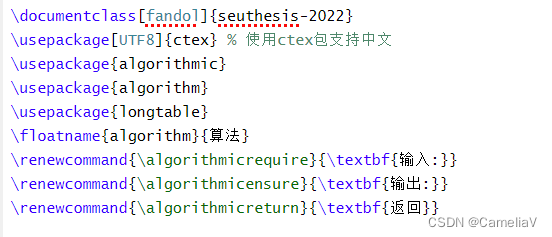

在.tex文件开头处使用package，替换command文字为中文

\usepackage{algorithmic}
\usepackage{algorithm}
\usepackage{longtable}
\floatname{algorithm}{算法}
\renewcommand{\algorithmicrequire}{\textbf{输入:}}
\renewcommand{\algorithmicensure}{\textbf{输出:}}
\renewcommand{\algorithmicreturn}{\textbf{返回}}

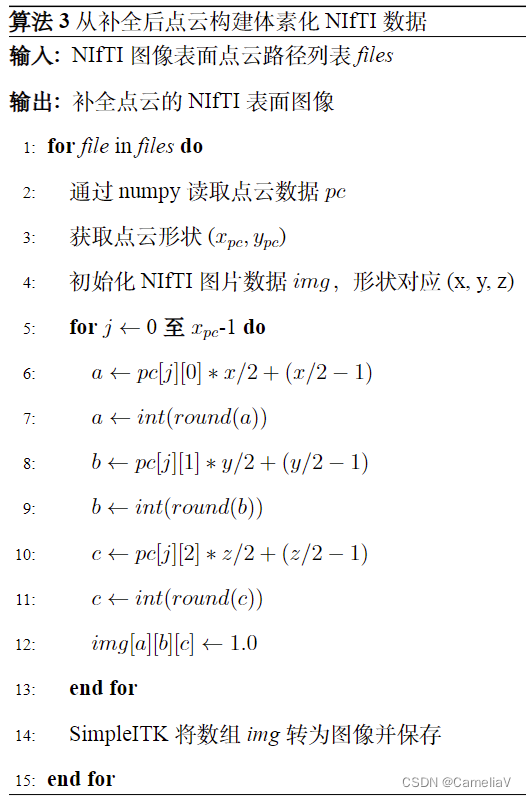

参考示例效果：

参考示例：

\begin{algorithm}[H]
\caption{从补全后点云构建体素化NIfTI数据}
\begin{algorithmic}[1]
\REQUIRE NIfTI图像表面点云路径列表\textit{files}
\ENSURE 补全点云的NIfTI表面图像
\FOR{\textit{file} in \textit{files}}
    \STATE 通过numpy读取点云数据$pc$
    \STATE 获取点云形状($x_{pc}, y_{pc}$)
    \STATE 初始化NIfTI图片数据$img$，形状对应(x, y, z)
    \FOR{$j$ $\gets$ 0 \textbf{至} $x_{pc}$-1}
        \STATE $a \gets pc[j][0] * x / 2 + (x / 2 - 1)$
        \STATE $a \gets int(round(a))$
        \STATE $b \gets pc[j][1] * y / 2 + (y / 2 - 1)$
        \STATE $b \gets int(round(b))$
        \STATE $c \gets pc[j][2] * z / 2 + (z / 2 - 1)$
        \STATE $c \gets int(round(c))$
        \STATE $img[a][b][c] \gets 1.0$
    \ENDFOR
    \STATE SimpleITK将数组\textit{img}转为图像并保存
\ENDFOR
\end{algorithmic}
\end{algorithm}

引用

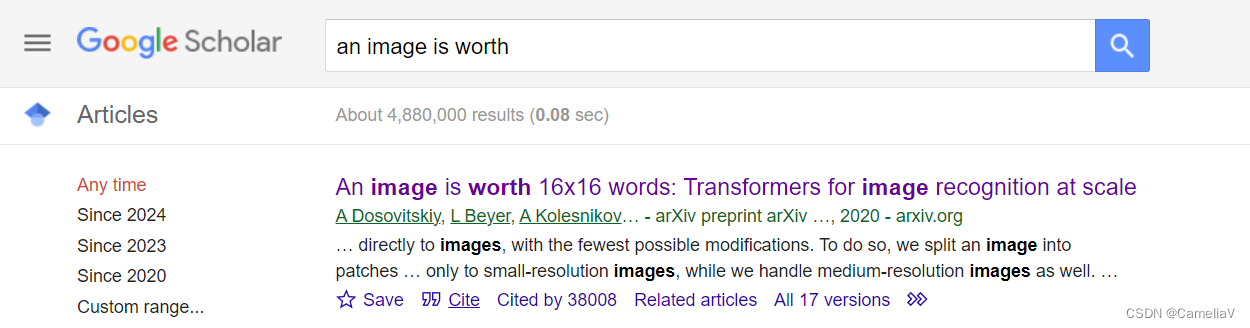

在Google Scholar中搜索对应文献，选择Cite

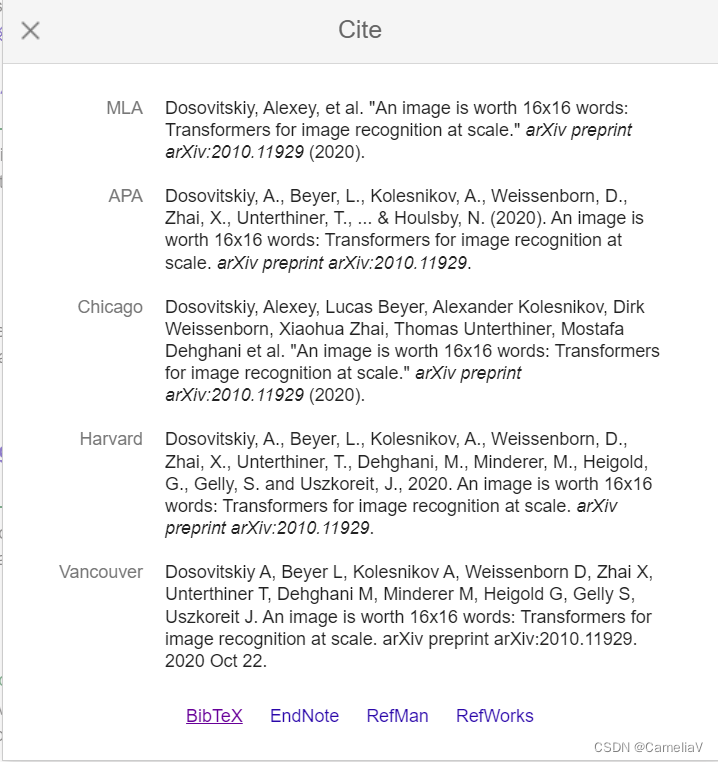

在弹出框中选择BibTex

复制弹出界面所有内容

回到项目结构，选择reference.bib

将内容粘贴至空白处，可以更改@article括号后第一项，作为引用时用到的label，标记对应文章

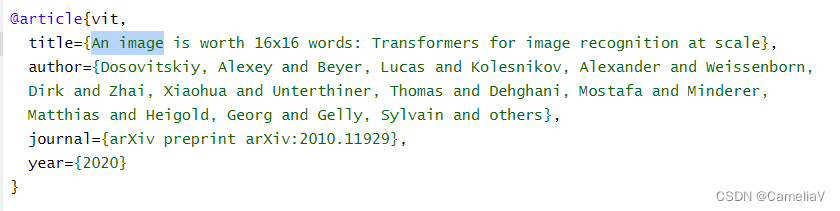

示例：

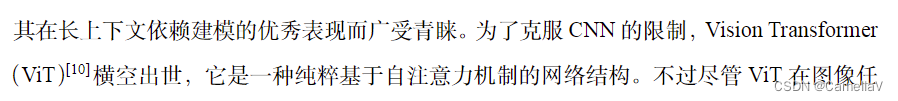

latex示例：

参考文献部分：

其他注意事项：

• 各图片大小比例
• 正文的每章小结
• 工作的背景介绍
