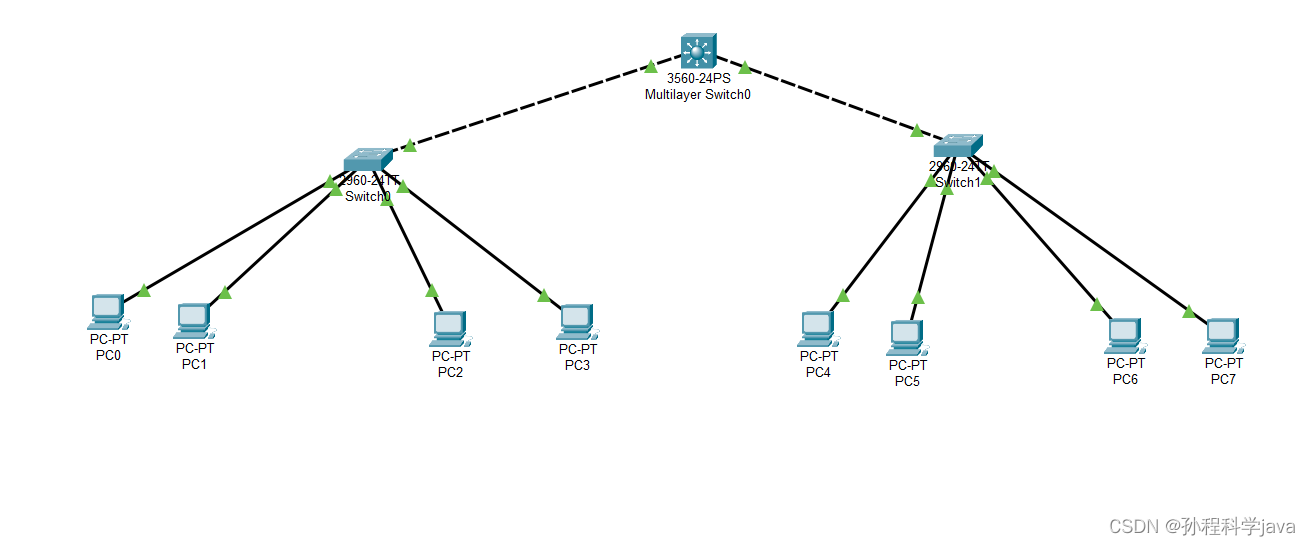

实验目的：利用三层交换机实现楼层间二层交换机间的通信

假设：pc0 pc1 为二层网络系计算机

pc2 pc3 为二层计算机系计算机

pc4 pc5 为二层网络系计算机

pc6 pc7 为二层计算机系计算机

实验步骤：

一利用二层交换机实现同系计算机间的通信（同楼层同一虚拟网络）

二利用三层交换机实现不同楼层同系计算机间的通信（不同楼层同一虚拟网络）

三利用三层交换机实现不同系间的通信（不同虚拟网络）

实现步骤

一：

a 先给各个pc配置ip地址 202.206.79.1——8

b 先实现一号楼的通信以switch0为例

Switch>en
Switch#conf t
Switch(config-if)#vlan 10
Switch(config-if)#vlan 20
Switch(config)#int  fastethernet0/1-2
Switch(config-if)#switchport access vlan 10
Switch(config)#int fastethernet0/3-4
Switch(config-if)#switchport access vlan 20
Switch# do show vlan

创建了vlan10 和vlan 20 并把pc0、1划给vlan10，pc2、3划
