杭电计网实验5

实验目的：（需在实验过程中有明显的体现自己的元素）

•理解域名服务器的应用场景；

•掌握BIND的区域数据文件的构造；

•掌握BIND的配置文件的构造；

•配置文件的简写；

•掌握主域名服务器的配置；

•域名服务的检测和管理。



实验过程、步骤（可另附页、使用网络拓扑图等辅助说明）及结果： 查找并学习理解域名服务器的应用场景： DNS是一种用于 TCP/IP 应用程序的分布式数据库，它提供主机名字和I P地址之间的转换及有关电子邮件的选路信息。简单的说DNS 就是进行域名解析的服务器。它是一种分布式网络目录服务，用于域名与 IP 地址的相互转换，以及控制因特网的电子邮件的发送。 DNS 命名方式中，采用了分散和分层的机制来实现域名空间的委派授权，以及域名与地址相转换的授权。通过使用 DNS 的命名方式来为遍布全球的网络设备分配域名，而这则是由分散在世界各地的服务器实现的。命名系统是分层次的，域名树是倒置的，它的根级显示在最上方，分为若干顶级域（.com、.net、.edu、.gov、.org 等，以及 200 多个国家级的顶级域），这些域又被分成二级域，依此类推。它们由各自相应的政府或私有实体管理 DNS工作原理，如图1所示： 图1：DNS的查询原理 例如：在浏览器中输入www.baidu.com域名，操作系统会先检查自己本地的hosts文件是否有这个网址映射关系，如果有，就先调用这个ip地址映射，完成域名解析。 /如果hosts里没有这个域名的映射，则会查找本地DNS解析器缓存，是否有这个网址映射关系，如果有，直接返回，完成域名解析 /如果hosts与本地DNS解析器缓存都没有相应的网址映射关系，首先会找TCP/IP参数中设置的首选DNS服务器，在此我们叫它本地DNS服务器，此服务器收到查询时，如果要查询的域名，包含在本地配置区域资源中，则返回解析记过给客户端，完成域名解析，此解析具有权威性。 /如果要查询域名，不由本地DNS服务器区域解析，但该服务器已缓存了此网址映射关系，则调用这个IP地址映射，完成域名解析，此解析不具有权威性。 /如果本地DNS服务器本地区域文件与缓存解析都失效，则根据本地DNS服务器的设置（是否设置转发器）进行查询，如果未用转发模式，本地DNS就把请求发至13台根DNS，根DNS服务器收到请求后会判断这个域名（.com）是谁来授权管理，并会返回一个负责该顶级域名服务器的一个IP。本地DNS服务器收到IP信息后，将会联系负责.com域的这台服务器。这台负责.com域的服务器收到请求后，如果自己无法解析，它就会找一个管理.com域的下一级DNS服务器地址（baidu.com）给本地DNS服务器。当本地DNS服务器收到这个地址后，就会找baidu.com域服务器，重复上面的动作，进行查询，直至找到www.baidu.com主机。 /如果用的是转发模式，此DNS服务器就会把请求转发至上一级DNS服务器，由上一级服务器进行解析，上一级服务器如果不能解析，或找根DNS或把请求转至上上级，以此循环。不管是本地DNS服务器用是转发，还是根提示，最后都是把结果返回给本地DNS服务器，由此DNS服务器再返回给客户机. 最终根据查询到的IP对Web服务器进行访问 3.了解DNS报文格式，如图2： 图2：DNS总体报文格式 DNS 报文的基础结构部分指的是报文首部，如图3： 图3：DNS报文首部 其中： 事务 ID：DNS 报文的ID标识。对于请求报文和其对应的应答报文，该字段的值是相同的。通过它可以区分 DNS 应答报文是对哪个请求进行响应的。 标志：DNS 报文中的标志字段。 问题计数：DNS 查询请求的数目。 回答资源记录数：DNS 响应的数目。 权威名称服务器计数：权威名称服务器的数目。 附加资源记录数：额外的记录数目（权威名称服务器对应 IP 地址的数目）。事务 ID：DNS 报文的 ID 标识。对于请求报文和其对应的应答报文，该字段的值是相同的。通过它可以区分DNS应答报文是对哪个请求进行响应的。 标志：DNS 报文中的标志字段。 问题计数：DNS 查询请求的数目。 回答资源记录数：DNS 响应的数目。 权威名称服务器计数：权威名称服务器的数目。 附加资源记录数：额外的记录数目（权威名称服务器对应 IP 地址的数目）。 DNS BIND区域数据文件 由众多资源记录RR(Resource Record)组成包括： SOA：Start Of Authority(起始授权记录)，一个区域解析库有且仅能有一个SOA记录，必须位于解析库的第一条记录。 A:Address(地址记录) FQDN –> IPv4 32bit AAAA: FQDN –> IPv6 128bit=32bit×4 PTR: PoinTeR(域名服务记录) IP –> FQDN NS: Name Server(域名服务记录)，一个区域解析库可以有多个NS记录，其中一个为主的。 CNAME:Canonical Name (别名记录) MX: Mail eXchanger(邮件交换器)，优先级：0-99，数值越小优先级越高 DNS配置文件 BIND主要有三类配置文件：BIND的主配置文件、正/反解记录清单文件和正/反解记录文件。 BIND的主配置文件（/var/named/chroot/etc/named.conf）中有BIND的全局设置； 正/反解记录清单文件（/var/named//chroot/etc/named.rfc1912.zones，实际上，在主配置文件named.conf指定了正/反解记录清单文件的位置。）列举了本机解析记录文件的位置/类型/性质； 正/反解记录文件（/var/named/chroot/var/named目录下）记录了具体的IP/域名的对应关系。 下载安装虚拟机centos7 ，并安装bind 在网易的镜像网站下载centos7，并安装虚拟机，如图2所示： 图2.下载完成的centos并安装完图形界面后的效果

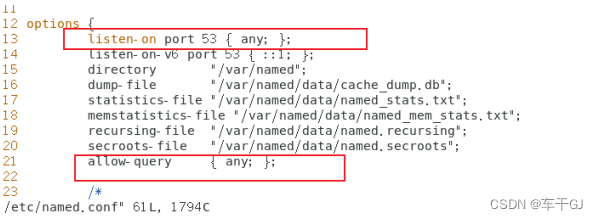

下载并安装bind，如图3所示： 图3.下载并安装bind 打开named.conf设置全局访问和监听的权限，如图4所示： 图4.配置权限

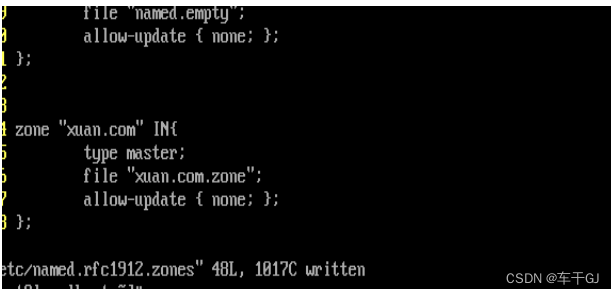

图4.配置权限 打开rfc1912.zones，添加一个命名为xuan.com的主服务器，如图5：   图5.添加一个主服务器

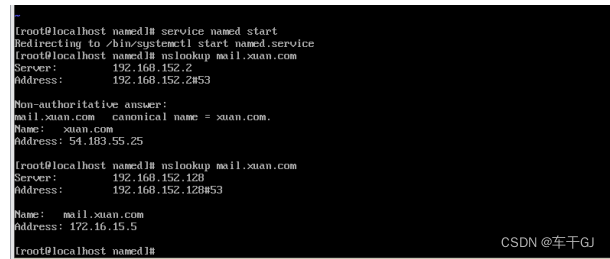

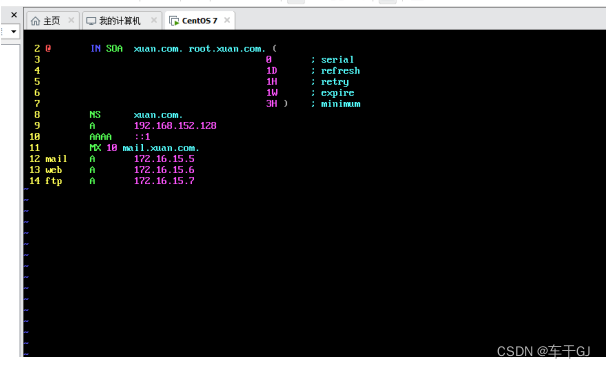

创建一个在var/named/文件夹内的xuan.com.zone文件，并修改其中区域数据文件，如图6所示： 图6.配置完成的xuan.com.zone 使用service named start开启服务 修改服务器DNS，并重新连接，如图7所示： 图7.配置DNS 使用nslookup mail.xuan.com查找服务器，如图8所示： 图8.查找的到的结果

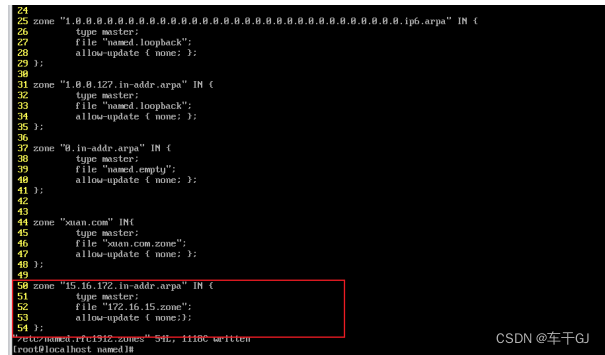

反向解释 在rfc1912.conf中添加15.16.172.in-addr.arpa，如图9所示： 图9.配置的文件内容

创建一个在var/named/文件夹内的172.16.15.zone的文件，并修改其中区域数据文件，如图10所示： 图10.配置的文件内容 重启一下服务后，使用nslookup 172.16.15.5查找域名，如图11所示： 图11.查找得到的域名
