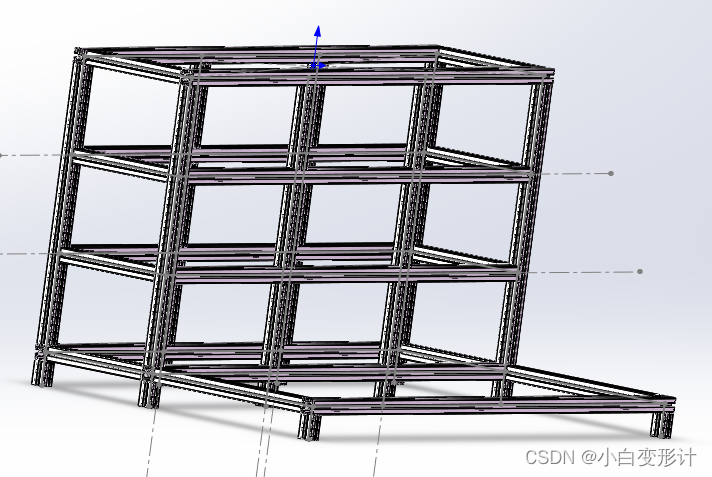

铝型材框架搭建

新建零件
点击草图点击3d草图
选择基准面
设置绘图形沿哪个方向及各线的特征关系
如选择不到面，可用Tab键切换绘图方向。指导选到想要绘制的面为止
退出草图，点击焊件，结构件，国标型材库，铝型材，选择需要的铝型材型号（一般选用45*45）
建立新组，设置特征相同的铝型材，然后重复建立新组，直到框架建好
利用裁剪延伸，修边幅，选择未对其型材点击裁剪延伸，选择铝型材，选择裁剪边界，选择面/实体

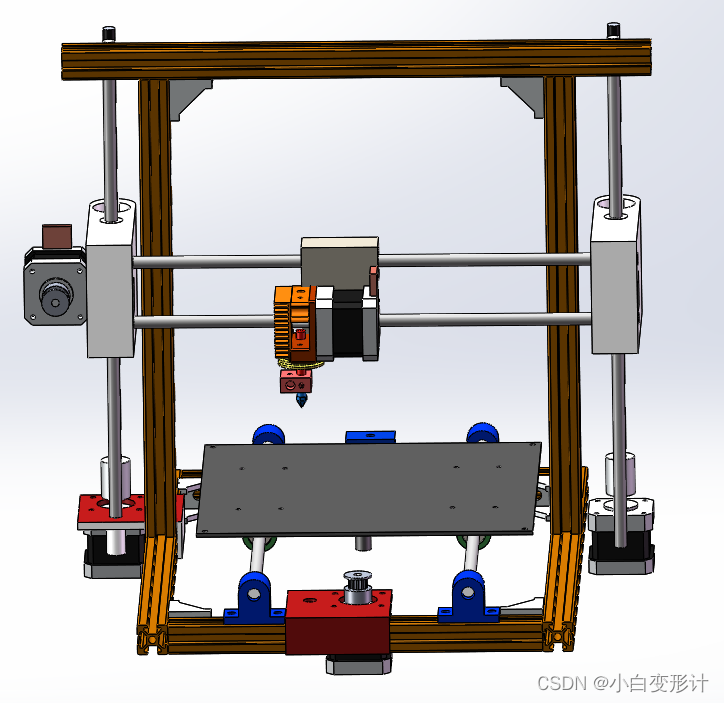

装配体

创建装配体
插入零部件
第一次添加进来的可固定作为参考面，也可以浮动
普通零件可以随便移动，但是一一次添加进来的要选择浮动后才可移动
配合进行拼接，选择面。选择类型即可进行装配
右击一个物体可以原地旋转
选择一个型材按住ctrl建移动他，可复制出一个一样的型材
配合重合，选择距离可以改变两物体之间的距离
绘制拉伸时可以再装配体中直接编辑零件进行修改
孤立可以进行单独编辑
设置线到点的距离智能尺寸先点击线再点击点

solidworks常用快捷键

新建文件：Ctrl+N
重建模型：Ctrl+B
重新绘制：Ctrl+R
插入直线：L
正视于：Ctrl+8
平移：按住Ctrl键并使用鼠标中键拖动。（在激活的工程图中，不需按住Ctrl键）。
旋转零件或装配体：使用鼠标中间按键来拖动。
缩放所有类型的文件：鼠标滚轮
