MPLA实验

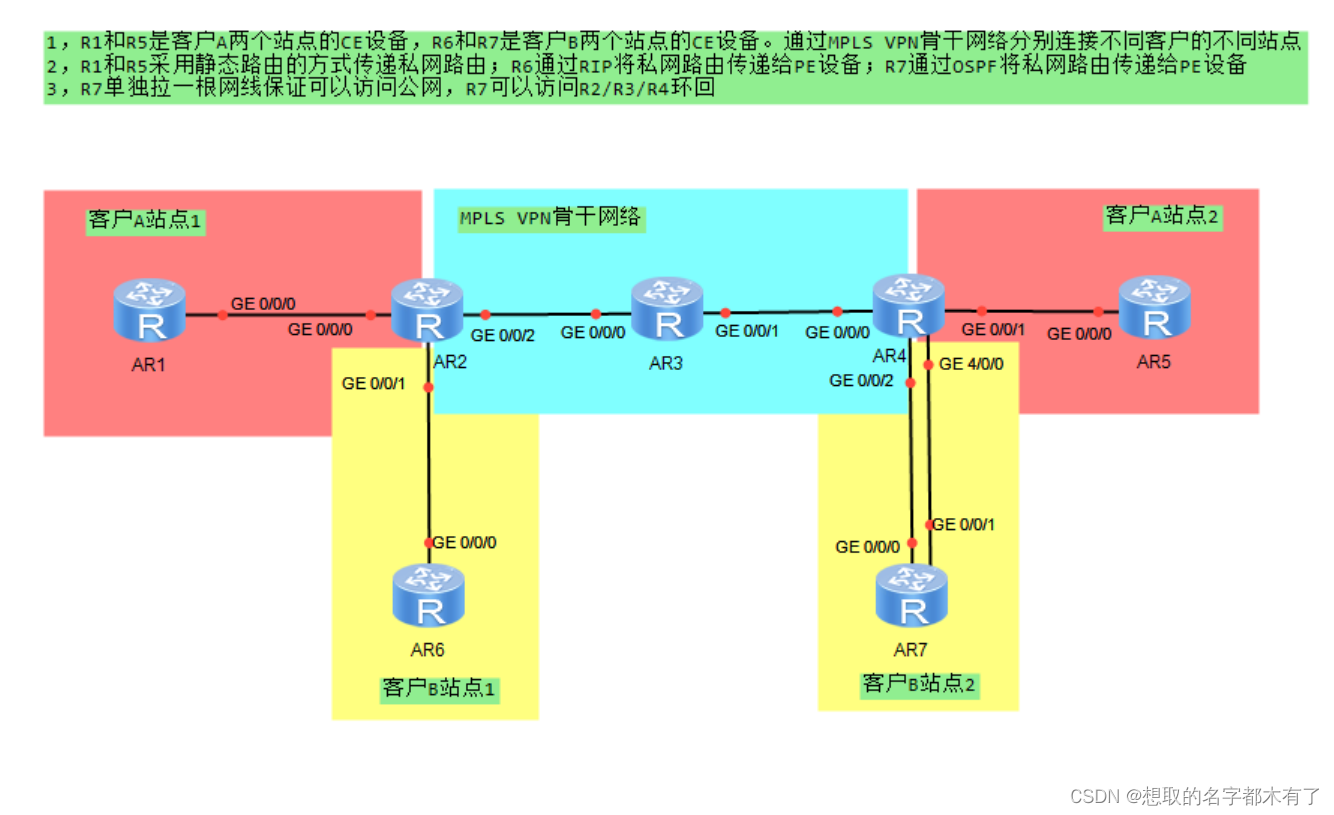

实验需求

1、R1和R5是客户A两个站点的CE设备，R6和R7是客户B两个站点的CE设备。通过MPLS VPN骨干网络分别连接不同客户的不同站点。
2、R1和R5采用静态路由的方式传递私网路由；R6通过RIP将私网路由传递给PE设备；R7通过OSPF将私网路由传递给PE设备。
3、R7单独拉一根网线保证可以访问公网，R7可以访问R2/R3/R4环回。

实验配置

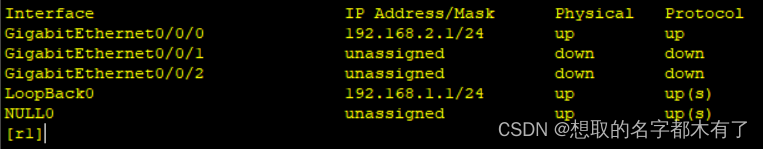

R1

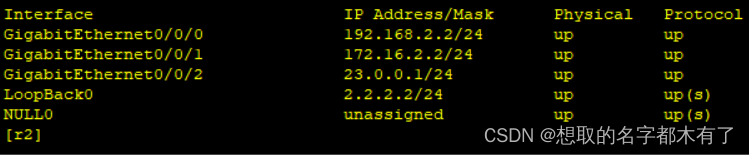

R2

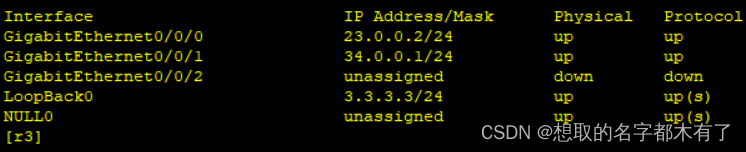

R3

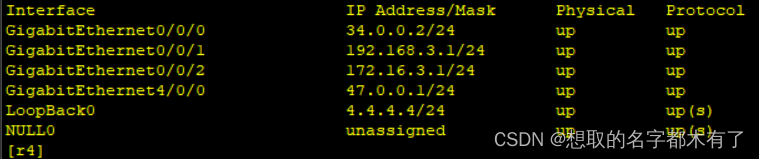

R4

 R5

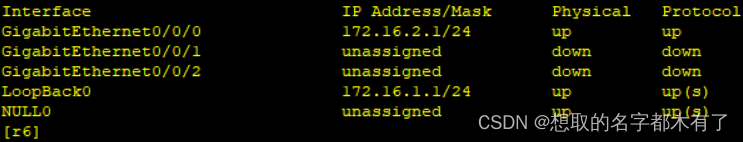

R6

R7

搭建MPLS（以R2为例）

[r2]mpls lsr-id 2.2.2.2
[r2]mpls
[r2]mpls ldp
[r2]int g0/0/2
[r2-GigabitEthernet0/0/2]mpls
[r2-GigabitEthernet0/0/2]mpls ldp

配置两个不同站点的通道（以R2为例）

客户A流量的通道

[r2]ip vpn-instance a
[r2-vpn-instance-a]route-distinguisher 100:100
[r2-vpn-instance-a-af-ipv4]vpn-target 100:1 both
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip binding vpn-instance a

 客户B流量的通道
[r2]ip vpn-instance b
[r2-vpn-instance-b]route-distinguisher 200:200
[r2-vpn-instance-b-af-ipv4]vpn-target 200:1 both
[r2]int g0/0/1
[r2-GigabitEthernet0/0/1]ip binding vpn-instance b

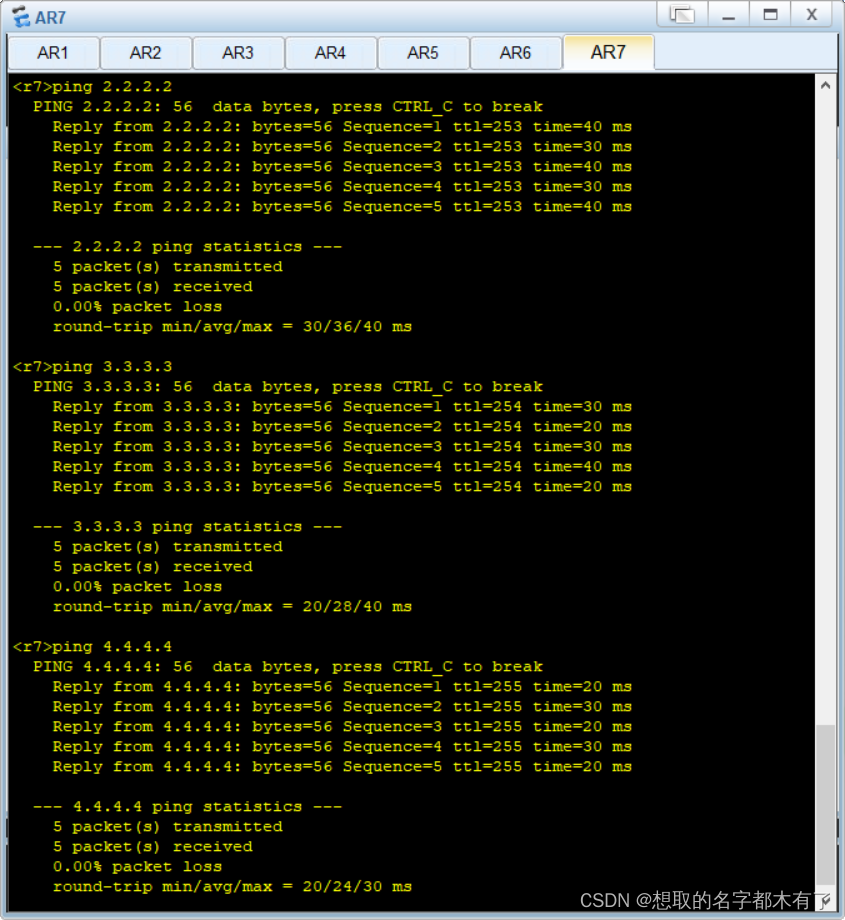

测试
