我是一名电子的学生在设计电路板的时候,遇到各种各样的问题简直不可想象,开关类:自锁开关的引脚,轻触按键引脚等各种各样的开关,包括它们的大小,绝绝子,无语了,这次我用到了,轻触按键和自锁开关,就给大家分享一下,也算自己的笔记。
自锁开关:

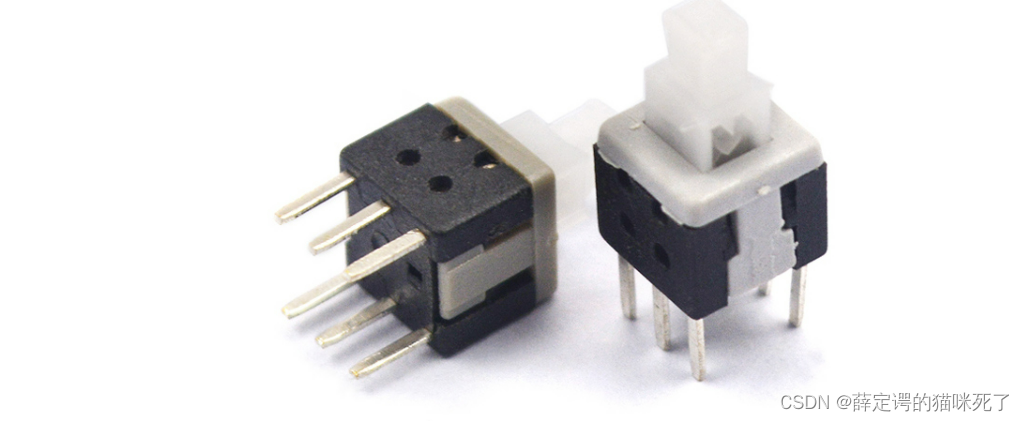

我的5.8mm*5.8*mm大小的,一共有六个引脚:就长这个样子

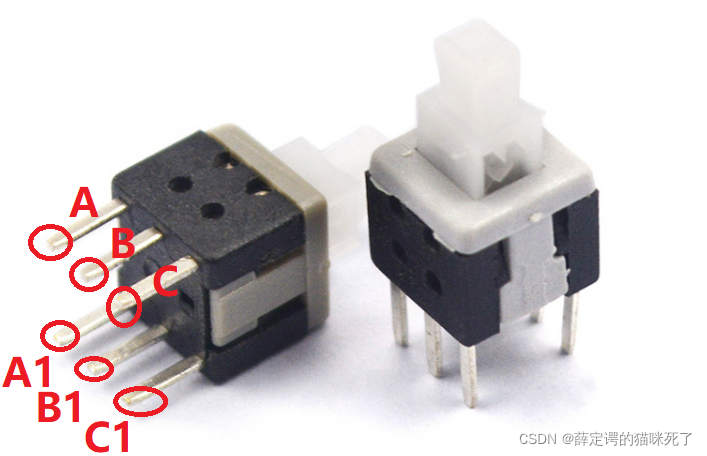

引脚:一共六只脚,分成两份,每一侧是一份,他们属性一样的,完全对应。
因为两边完全对应,这里我就说一侧;
无论是关闭状态还是打开状态,都和中间引脚(B)相连;
假如:关闭状态AB相连,则打开就是BC相连;
这里我为什么用到假如:因为两侧相对应,而且自锁开关对应的两个面完全相同,所以,只要转动一下,这三个引脚位置就变化了。可以自己想一下,两侧引脚是相对应的。
注:因为两侧但是相对应的,若关闭时,AB相连,就代表A1和B1相连;

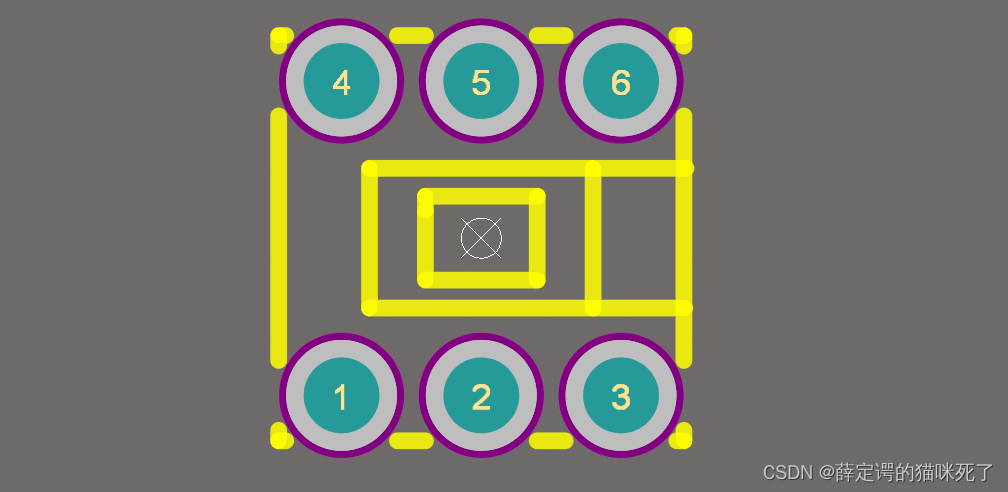

这是封装图,可以看到,3和6之间的与1和4之间的不同,表示,关闭时,2和3相连,5和6相连;
则打开时:1和2相连,4和5相连。
实在看不到上面的解释,可以自己用万用表测,把万用表调到蜂鸣档,如果连通,万用表会响。
轻触按键
我的是6*6*5大小的,这个相对于自锁开关简单一点。
