STM32F103配置ADC多通道采集+DMA读取数据(标准库开发)

采集5路ADC数据,并用串口printf()函数打印出来。

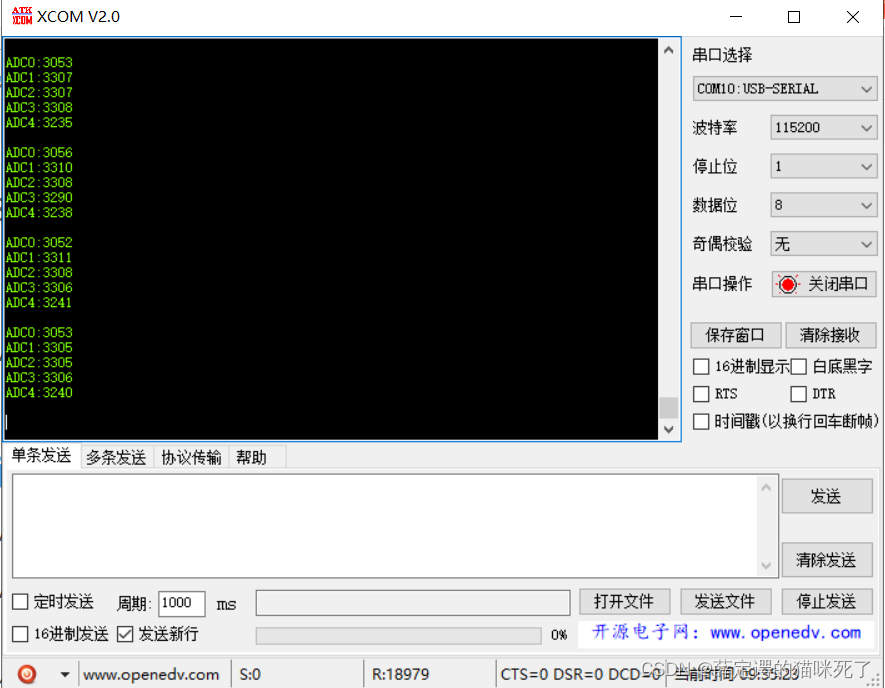

实验现象:

1、函数配置过程:

1、开启ADC对应的GPIO时钟和ADC时钟:RCC_APB2PeriphClockCmd()函数

        开启DMA对应的时钟:RCC_AHBPeriphClockCmd()函数

2、配置ADC的转换时钟最大14MHz,一般情况下选择6分频(12MHz):RCC_ADCCLKConfig()函数

3、初始化GPIO:GPIO_Init()函数

注:模拟输入模式:GPIO_Mode_AIN

4、选择规则组输入通道:ADC_RegularChannelConfig(4个参数)

        参数1:选择ADC

        参数2:选择通道(0~17)

        参数3:选择序列号(1~16)

        参数4:选择采样时间

5、初始化ADC:ADC_Init()函数

注:利用ADC_InitStruct结构体

结构体参数:

        ADC_Mode:ADC工作模式

        ADC_ScanConvMode:是否选择扫描模式

        ADC_ContinuousConvMode:选择转换模式

        ADC_ExternalTrigConv:触发转换的方式

        ADC_DataAlign:读取数据在寄存器的存储方式

        ADC_NbrOfChannel:需要扫描的通道数

6、始化DMA:DMA_Init()函数

7、使能DMA:DMA_Cmd()函数

注:利用DMA_InitStructure结构体

结构体参数:

        DMA_PeripheralBaseAddr:外设地址(ADC1->DR):数据都存储在DR寄存器中

        DMA_PeripheralInc:数据增量模式

        DMA_PeripheralDataSize:外设数据长度,每个数据占多少位

        DMA_MemoryBaseAddr:储存器数据地址(转换后储存位置)(定义一个数据,把名字取过来)

        DMA_MemoryInc:数据增量模式

        DMA_MemoryDataSize:储存器数据长度,每个数据占多少位

        DMA_DIR:数据传输方向(外设->储存器 或 储存器->外设)

        DMA_BufferSize:传输的数据长度(5)

        DMA_Mode:传输数据模式

        DMA_Priority:选择优先级

        DMA_M2M:是否使用软件触发(选择触发源)

8、使能ADC触发DMA转换:ADC_DMACmd()函数(触发源

9、使能ADC:ADC_Cmd()函数

10、复位校准ADC:ADC_ResetCalibration()函数

注:可有可无

源码:

主函数

 ADC.c文件

#include "ADC.h"

uint16_t AD_Value[5];

void My_ADC_Init()
{
  GPIO_InitTypeDef GPIO_InitStruct;
	ADC_InitTypeDef ADC_InitStruct;
	DMA_InitTypeDef  DMA_InitStructure;

	//1、使能时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);//DMA1时钟使能

	//2、选择ADC分频
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);

	//3、初始化GPIO
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AIN;//模拟输入
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStruct);

	//4、选择ADC通道
	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);
	ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 2, ADC_SampleTime_55Cycles5);
	ADC_RegularChannelConfig(ADC1, ADC_Channel_2, 3, ADC_SampleTime_55Cycles5);
	ADC_RegularChannelConfig(ADC1, ADC_Channel_3, 4, ADC_SampleTime_55Cycles5);
	ADC_RegularChannelConfig(ADC1, ADC_Channel_4, 5, ADC_SampleTime_55Cycles5);

	//5、初始化ADC
	ADC_InitStruct.ADC_Mode = ADC_Mode_Independent;//ADC工作模式。独立工作模式
	ADC_InitStruct.ADC_ScanConvMode = ENABLE;  //扫描模式(多个通道)
	ADC_InitStruct.ADC_ContinuousConvMode =ENABLE;//连续转换
	//不使用外部触发,使用内部软件触发
    ADC_InitStruct.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
	ADC_InitStruct.ADC_DataAlign = ADC_DataAlign_Right;//右对齐
	ADC_InitStruct.ADC_NbrOfChannel =5;//需要扫描的通道数
	ADC_Init(ADC1, &ADC_InitStruct);//ADC初始化

	//6、初始化DMA
	//DMA外设地址,ADC数据储存地址
    DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR;
	//外设非增量模式,只读取ADC储存地址里面的
    DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
	//外设数据长度:16位
    DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;
	DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)AD_Value;//存储器地址
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;//存储器增量模式
	//接收到数据长度:16位
    DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;//外设到储存器(数据传输方向)
	DMA_InitStructure.DMA_BufferSize = 5;//数据传输量
	DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;// 循环扫描
	DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;//中等优先级
	DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;  //DMA通道x没有设置为内存到内存传输
	DMA_Init(DMA1_Channel1, &DMA_InitStructure);//初始化DMA

	//6、使能DMA
	DMA_Cmd(DMA1_Channel1,ENABLE);
	//7、使能ADC触发DMA
	ADC_DMACmd(ADC1,ENABLE);
	//8、使能ADC
	ADC_Cmd(ADC1, ENABLE);

	//9、校准ADC数据
	ADC_ResetCalibration(ADC1);//开始复位校准
	while(ADC_GetResetCalibrationStatus(ADC1) == SET);//获取ADC重置校准寄存器的状态
	ADC_StartCalibration(ADC1);//开始指定ADC的校准状态
	while(ADC_GetCalibrationStatus(ADC1) == SET);//获取指定ADC的校准状态

	//使能指定的ADC1的软件转换启动功能	(连续转换时,初始化一次就行了)
    ADC_SoftwareStartConvCmd(ADC1, ENABLE);
}
