3D工艺大师：重型机械设备变速箱装配的高效解决方案

在当今制造业的数字化转型浪潮中，高效、直观的装配指导成为提升生产效率与降低培训成本的关键。传统纸质装配说明书因其局限性，难以满足快速迭代的生产需求，而3D装配动画以其动态演示和交互性优势，正逐步成为行业新宠。

接下来，就让我们一起来看看3D工艺大师是如何以3D装配动画解决方案，助力企业跨越装配指导鸿沟的。

案例背景

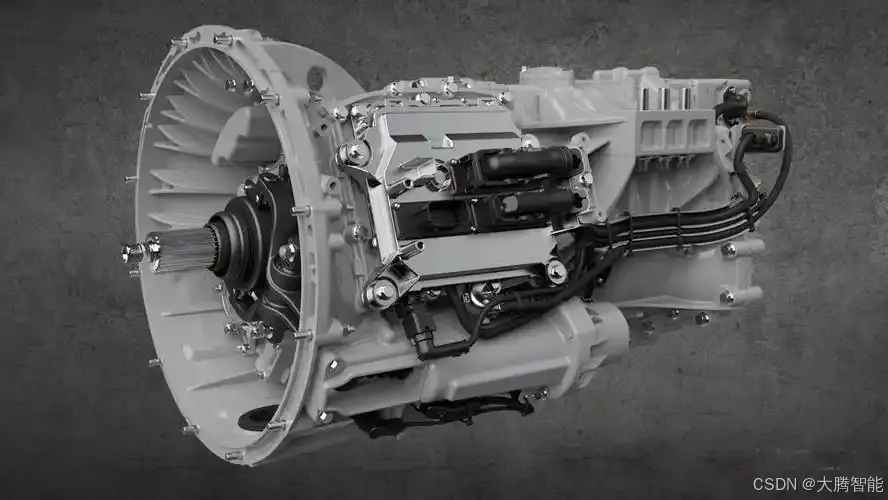

XX重型机械制造公司是一家专注于生产大型工程机械和重型设备部件的知名企业，尤其擅长制造这些设备的核心组件，如变速箱。变速箱作为挖掘机、起重机、压路机等重型机械的关键部件，通常结构复杂，由众多精密零部件组成。

它的装配主要依赖于二维图纸和技术文档，然而，这种方式在展示变速箱的复杂内部结构、装配路径以及各部件间的精密配合时显得力不从心。这不仅使得设计人员和装配工人难以直观理解变速箱的整体构造和装配细节，还容易在设计和装配过程中产生误差，进而增加制造成本，延长产品从设计到交付的周期。

信息传递的局限性

二维图纸和技术文档往往只能提供有限的视图和说明，难以全面、直观地展示产品的整体结构和装配细节，如尺寸标注和精度控制等，这会影响制造装配的准确性和效率，最终影响产品的质量和性能。

操作复杂性和效率问题

二维图纸和技术文档通常包含大量的装配步骤和说明，工人需要花费大量时间和精力来解读二维图纸和技术文档，并将其转化为实际的装配操作。这一过程中可能出现理解错误或操作失误，导致装配质量下降。

适应性和灵活性不足

随着技术的不断进步和市场的不断变化，重型机械设备的结构和装配过程需要不断随之调整。然而，二维图纸和技术文档往往难以快速适应这些变化，需要花费大量时间和精力进行修订和更新，反而影响了产品的创新。

与现代技术的融合问题

越来越多的企业开始采用数字化设计、制造和装配技术来提高效率和降低成本。而传统的二维图纸和技术文档与这些数字化技术之间存在一定的脱节，难以实现无缝对接和集成。此外，传统的二维图纸和技术文档缺乏智能化支持，难以提供实时的装配指导和反馈。这使得工人在装配过程中难以及时发现和解决问题，影响装配的质量和效率。

应用方式

为了提升制造效率，XX重型机械制造公司决定引入“3D工艺大师”。它能够兼容主流CAD格式，方便创建3D技术插图、用户手册、维修手册、装配说明等技术文档，显著提升产品设计和制作部门的沟通效率。

1. 建模与数据导入

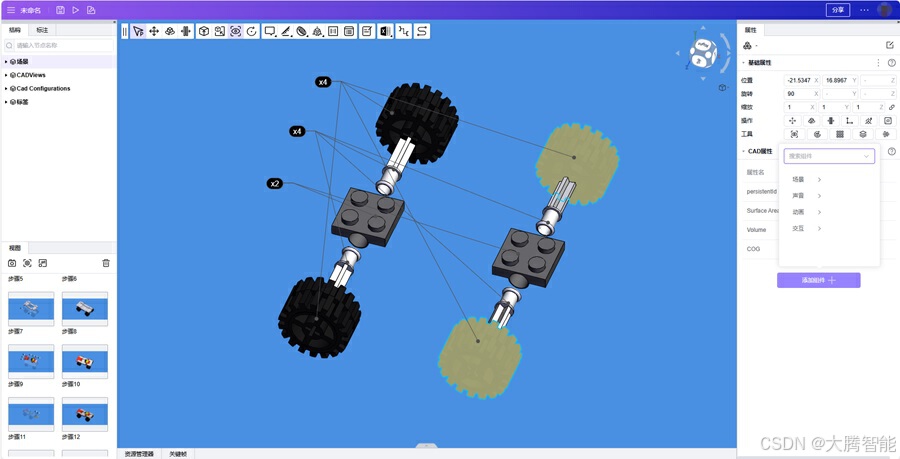

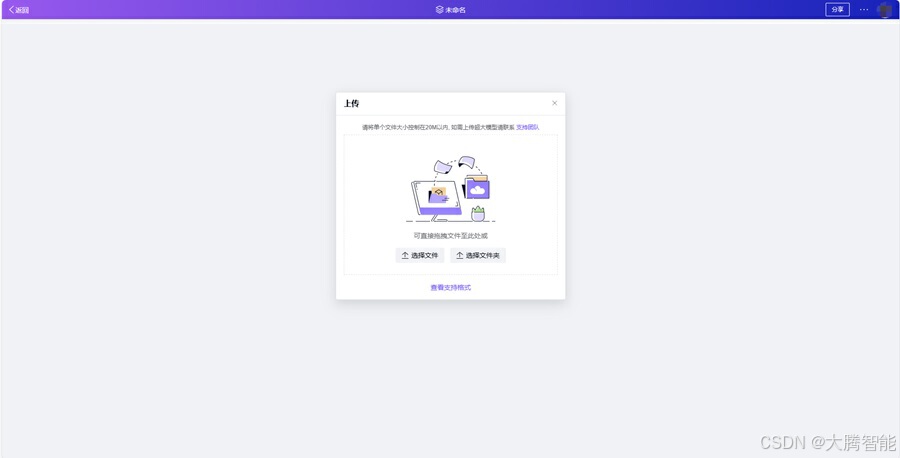

首先，工程师们将变速箱的CAD文件无缝导入3D工艺大师中。软件自动识别并优化模型，确保其在3D环境中的精确呈现。工程师们可以在应用中自由移动、旋转、拆解、测量、剖切、爆炸处理模型，以便能够全面了解设备的构造。

2. 装配流程规划

在3D工艺大师中，工程师按照实际装配顺序，逐步规划每个部件的装配路径和步骤。通过拖拽、旋转、缩放等操作，模拟真实装配场景，确保每个细节都准确无误。

3. 动画制作

利用3D工艺大师的视图快照功能，工程师将每一步装配动作截取快照，并添加动画效果，包括旋转、移动、透明度调整等，以清晰展示装配过程中的关键步骤和注意事项。同时，可添加文字说明或高亮显示关键部件，增强动画的指导性和易理解性。

4. 优化与验证

完成初步装配动画制作后，团队通过多次内部评审和现场测试，不断优化，确保其与实际操作高度一致。同时，邀请一线工人参与反馈，根据他们的建议进一步调整动画细节。

5. 部署与应用

最终，这些高质量的3D装配动画被部署到生产线上的电子终端、平板电脑甚至增强现实(AR)设备中，工人只需通过简单的点击或佩戴AR眼镜即可随时随地查看详细的装配指导，极大提升了装配效率和准确性。

应用效果

引入“3D工艺大师”后，XX重型机械制造公司取得了显著的应用效果：

加快了装配速度，缩短了产品交付周期

通过模拟装配过程，工程师们可以预先规划装配步骤和顺序，减少了装配过程中的试错和返工。同时，3D装配动画也提高了装配工人的工作效率和准确性。因此，公司的重型装备装配速度提高了约40%，产品交付周期缩短了约25%。

提升了工程师之间的沟通效率

三维模型和装配动画可以直观地展示产品的结构和装配过程，减少了因误解或沟通不畅导致的错误。工程师们可以通过共享三维模型进行协同设计和制造，提高了团队的合作效率和创新能力。据统计，引入3D工艺大师后，工程师之间的沟通成本降低了约35%，沟通效率提高了约45%。

提高了制造效率

使用三维模型和装配动画进行制造，工程师们可以更快地发现问题并进行修改，避免了传统二维图纸中可能出现的尺寸错误和装配冲突。据统计，引入3D工艺大师后，公司的制造周期缩短了约30%，制造成本降低了约20%。

引入“3D工艺大师”后， XX重型机械制造公司成功解决了传统设计和制造方式中存在的问题。通过创建技术插图、模拟装配过程、制作3D装配动画等方式，公司提高了设计和制造效率、加快了装配速度、缩短了产品交付周期。这些成果不仅为公司带来了显著的经济效益，也为重型装备制造业的数字化转型和智能化升级提供了有益的借鉴和参考。
